Intercambiador de calor tipo placa de una sola etapa de acero inoxidable Xusheng SS304 316L

Plate type heat exchanger is an efficient heat exchanger composed of a series of metal sheets with a certain corrugated shape stacked together. Thin rectangular channels are formed between various plates for heat exchange. Plate heat exchangers are ideal equipment for heat exchange between liquid liquid and liquid vapor. It has the characteristics of high heat exchange efficiency, small heat loss, compact and lightweight structure, small footprint, wide application, and long service life. Under the same pressure loss, its heat transfer coefficient is 3-5 times higher than that of the tubular heat exchanger, its floor area is one-third of that of the tubular heat exchanger, and its heat recovery rate can be up to 90% or more.
  • 08BBR025T-15

  • XUSHENG & COMPASS

  • 08BBR025T-15

Estado de Disponibilidad:
Cantidad:

El descripción de producto

El intercambiador de calor de placas es un intercambiador de calor eficiente compuesto por una serie de láminas de metal con una determinada forma corrugada apiladas entre sí.Se forman finos canales rectangulares entre varias placas para el intercambio de calor.Los intercambiadores de calor de placas son equipos ideales para el intercambio de calor entre líquido líquido y vapor líquido.Tiene las características de alta eficiencia de intercambio de calor, pequeña pérdida de calor, estructura compacta y liviana, tamaño reducido, amplia aplicación y larga vida útil.Bajo la misma pérdida de presión, su coeficiente de transferencia de calor es de 3 a 5 veces mayor que el del intercambiador de calor tubular, su área de piso es un tercio de la del intercambiador de calor tubular y su tasa de recuperación de calor puede ser de hasta el 90%. o más.

Producto

Intercambiador de calor tipo placa

Tipo de intercambiador de calor de placas

Intercambiador de calor de placas desmontable

(también conocido como intercambiador de calor de placas con junta de sellado)

Intercambiador de calor de placas soldadas

Intercambiador de calor de placas en espiral

Intercambiador de calor de bobina de placas

(también conocido como intercambiador de calor en forma de panal)

Formulario de combinación de procesos

Proceso único, proceso múltiple, proceso mixto

Piezas de contacto de materiales

SS304(1.4301)/SS316L (1.4404)

Provisto de informe de inspección de materiales.

Material Piezas sin contacto

SS304(1.4301)

Material de sellado

NBR, EPDM, silicona, FKM

Todo el material cumple con FDA21CFR117.2600

Fluir

0,1-1000 m³/h

Tipo de intercambiador

Calefacción, refrigeración, evaporación, esterilización y desinfección.

Área de intercambiador de una placa

0,02 m², 0,04 m², 0,06 m², 0,08 m², 0,12 m², 0,13 Bm², 0,15 m², 0,22 m²,

0,24m², 0,32m², 0,4m², 0,65m², 0,75m², 0,85m², 1,54m², 1,8m²

Espesor de la placa

0,7-1,0 mm

Conexión

Unión, Tri-abrazadera, brida

Máx.Presión

10bar (145psi)

Presión de trabajo

0-6bar (0-87psi)

Temperatura de trabajo

14 ~ 302 °F (-10 ºC ~ +150 ºC)

Temperatura de esterilización

302°F (150°C)≤30min

Solicitud

Nuestro intercambiador de calor de placas se usa ampliamente en el procesamiento de alimentos y bebidas, y en otros tratamientos de líquidos industriales.

Pasteurización Enfriamiento y calentamiento normal en industrias como la láctea, cervecera, de bebidas, alimentaria, etc. Calentamiento y enfriamiento en la industria farmacéutica.

Flujo de proceso del intercambiador de calor tipo placa

1. Debido al efecto especial de la superficie corrugada de la placa, el fluido fluye a lo largo del canal corrugado.La dirección de la velocidad del intercambiador de calor de placas cambia constantemente, lo que resulta en un fuerte movimiento final del fluido a un caudal pequeño, fortaleciendo así el proceso de transferencia de calor.Mejora efectivamente la capacidad de transferencia de calor y tiene las ventajas sobresalientes de una estructura compacta, bajo consumo de metal, operación flexible y larga vida útil.

2. El proceso del intercambiador de calor se compone de muchas placas ensambladas de acuerdo con un determinado proceso y requisito del comprador.Al ensamblar, las placas A y B se disponen alternativamente y se forma una red.  entre las placas.La junta de estanqueidad sella los medios fríos y calientes en el intercambiador de calor.Mientras tanto, los medios fríos y calientes se separan razonablemente sin mezclarlos.Intercambiador para conseguir el efecto deseado.

3. Hay muchos tipos de combinaciones de flujo de intercambiadores de calor de placas, que se realizan mediante diferentes placas reversibles y diferentes ensamblajes.La combinación de procesos se puede dividir en proceso único, proceso múltiple y proceso mezclador.

Material de la placa de transferencia de calor

1. Los materiales SS304 y SS316L son adecuados para condiciones corrosivas de medios ácidos y alcalinos, no aptos para iones de cloruro.

2. Titanio puro industrial: TÉ para sosa cáustica, producción de sal, congelación de agua de mar a baja temperatura y corrosión por iones de cloruro.

3. Acero inoxidable con contenido ultra bajo de carbono: 00Cr18Ni14Mo2Cu2 para solvente orgánico e intercristalino

y ocasiones de corrosión por iones de cloruro.

Ventajas & Característica

1. Fácil de quitar y limpiar

Los intercambiadores de calor de placas son fáciles de limpiar quitando los pernos de sujeción y deslizando hacia atrás la parte móvil del marco.Luego, el paquete de placas se puede inspeccionar, limpiar a presión o retirar para restaurarlo si es necesario.

2. Ampliable

Una característica muy importante del intercambiador de calor de placas es que es ampliable.Aumentar los requisitos de transferencia de calor significa simplemente agregar placas en lugar de comprar un nuevo intercambiador de calor, ahorrando tiempo y dinero.

3. Alta eficiencia

Debido a los patrones prensados ​​en las placas y los espacios relativamente estrechos, se logra una turbulencia muy alta a una velocidad de fluido relativamente baja.Esto, combinado con el flujo contradireccional, da como resultado coeficientes de transferencia de calor muy altos.

4. Tamaño compacto

Como resultado de la alta eficiencia, se requiere menos área de transferencia de calor, lo que resulta en un intercambiador de calor mucho más pequeño que el que se necesitaría para el mismo trabajo utilizando otros tipos de intercambiadores de calor.Normalmente, un intercambiador de calor de placas requiere entre el 20 y el 40 % del espacio requerido por un intercambiador de calor de tubo y carcasa.

5. Temperatura de aproximación cercana

Las mismas características que dan al intercambiador de calor de placas su alta eficiencia también permiten alcanzar temperaturas cercanas, lo cual es particularmente importante en aplicaciones de recuperación y regeneración de calor.Es posible alcanzar temperaturas de 0,5°C.

Cómo realizar un pedido sobre el intercambiador de calor de placas

Qué  ¿Producto utilizado para el intercambiador de calor de placas?como la leche

Qué  ¿Temperatura de entrada de la leche?

¿Cuál es la temperatura de salida de la leche?

Qué  capacidad para leche?

Qué  ¿Temperatura de entrada del medio?

Qué  medios de comunicación?Si el medio es agua, infórmenos también.

Qué  capacidad para agua?

Qué  ¿Temperatura de esterilización?

Qué  ¿Temperatura de enfriamiento o temperatura de calentamiento?

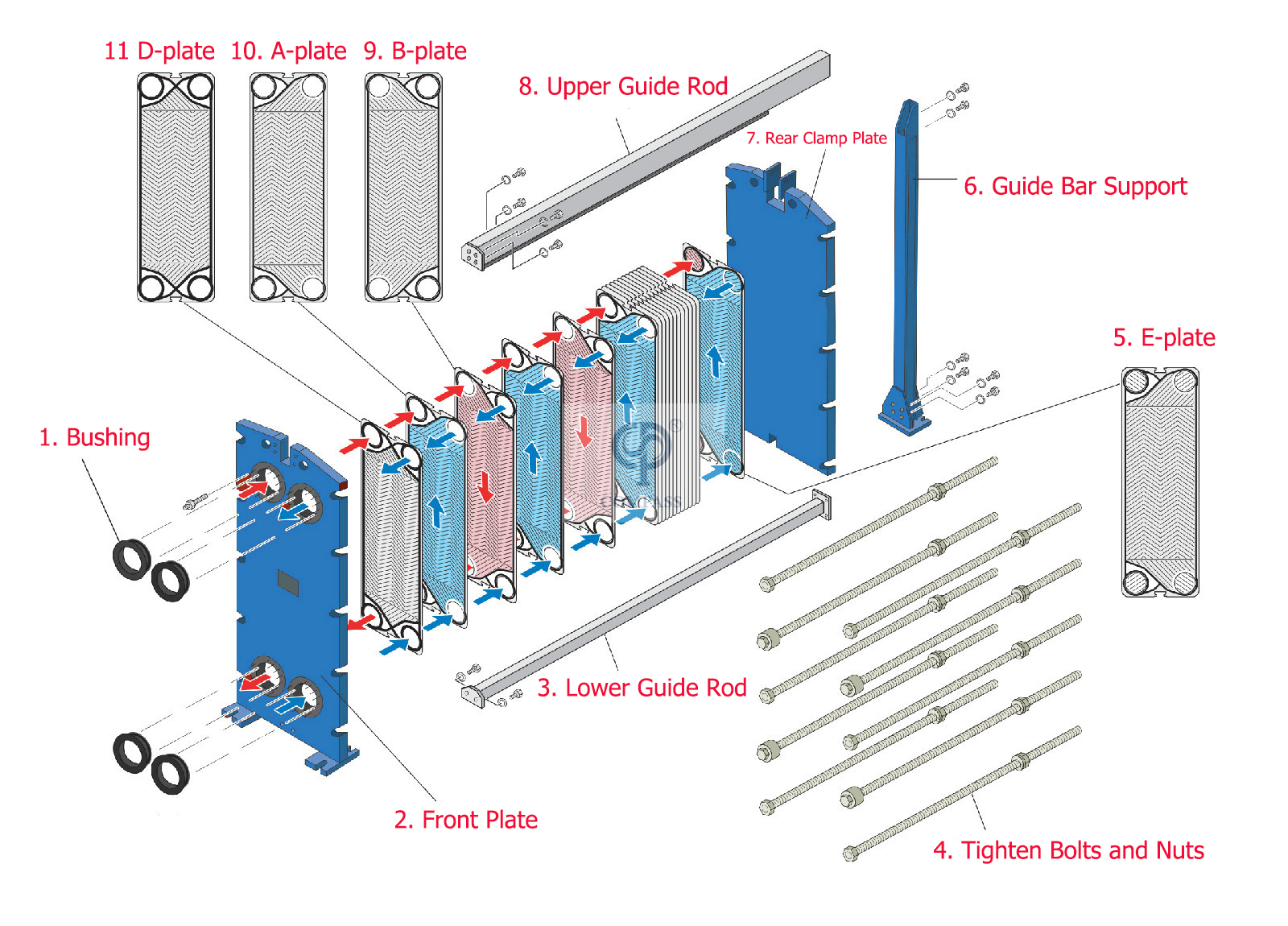

Drawing & Techanical

2. 板式换热器组成部分 拷贝


Item

Name

Item

Name

1

Bushing

7

Rear clamp plate

2

Front Plate

8

Upper Guide Rod

3

Lower Guide Rod

9

B Plate

4

Tighten Bolts and Nuts

10

A Plate

5

E Plate

11

D Plate

6

Guide Bar Support

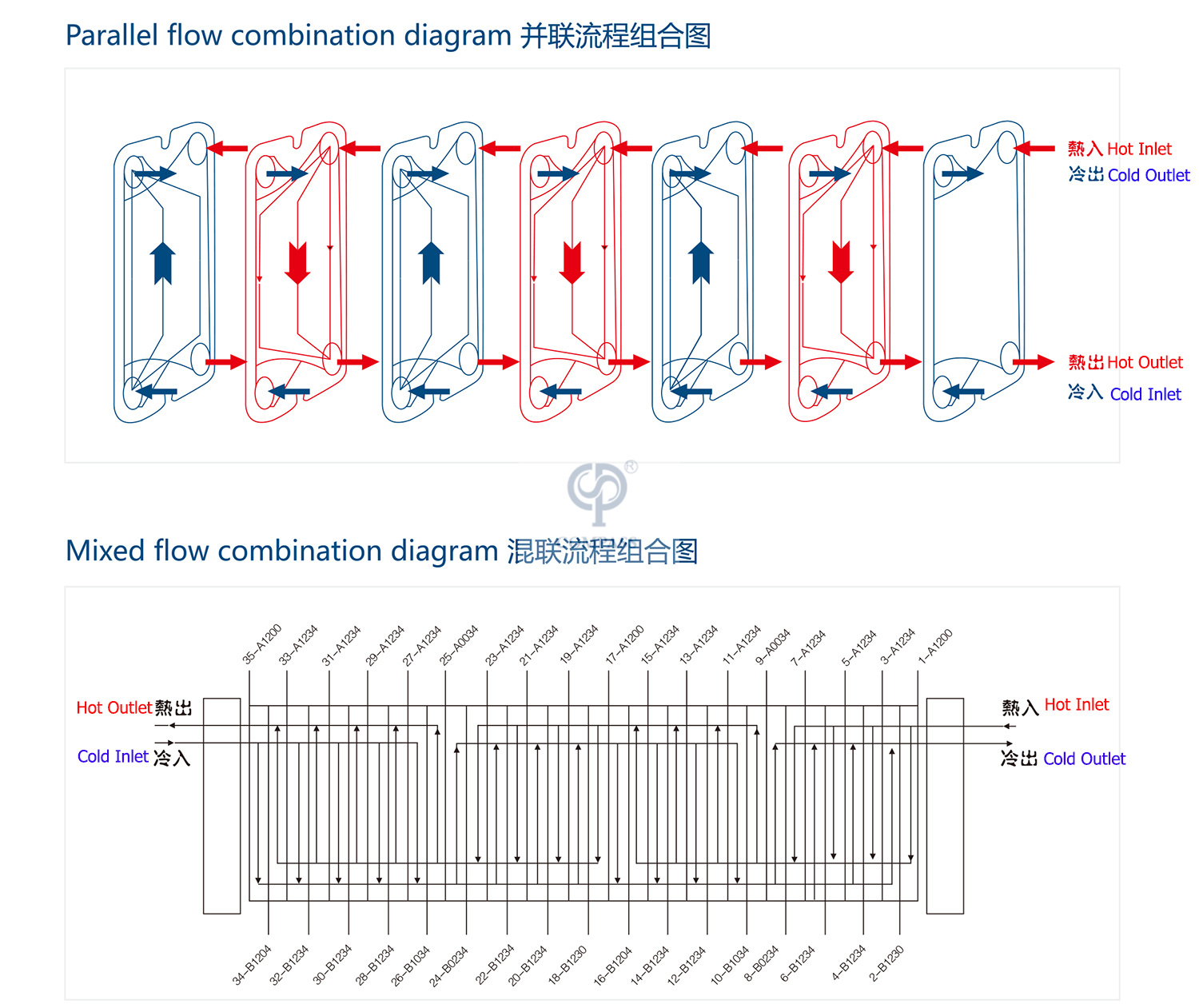

1. 板片展示图


Model

Plate Size(MM

Channel

Heat Exchanger Area(M²)

Flow(T/H)

Plate Quantity

Connection Size

CPS-0.06

160*500*0.5

Single Channel

1

0.5

17

32mm

CPS-0.06

160*500*0.5

Double Channel

3

1.5

20+31

32mm

CPS-0.13

200*800*0.4

Double Channel

5

2.5

15+24

38mm

CPS-0.13

200*800*0.4

Double Channel

7

3

22+33

38mm

CPS-0.13

200*800*0.4

Double Channel

10

5

31+46

38mm


Applications


Our plate type heat exchanger is widely used in food and beverage processing.

1. All kinds of dairy products: Fresh milk, milk powder, milk drinks, Yogurt and so on.

2. Vegetable protein drinks: Peanut milk, milk tea, soy milk, soy milk drinks, etc.

3. Juice drinks: Fresh fruit juice, fruit tea and so on.

4. Cool tea drinks: Tea drinks, reed drinks, fruit and vegetable drinks, etc.

5. Seasoning: Soy sauce, rice vinegar, tomato juice, sweet chili sauce, ect.

6. Breweries: Beer, rice wine, wine and so on.



The plate type heat exchanger is applied to other industrial liquid treatment.

Pharmaceutical, printing and dyeing, heating and heat exchange, chemical, power plant, swimming bath heating, petroleum, metallurgy, hot water, ship, machinery, paper, textile, geothermal utilization, environment protection, refrigeration.
