Intercambiador de calor de tubo doble de paso simple o rosca lateral de carcasa de acero inoxidable SS316L y SS304

El intercambiador de calor de tubos sanitarios, diseñado para altos requisitos de limpieza, cumple con los requisitos de alta limpieza de la industria farmacéutica, generalmente se utiliza en el enfriamiento de puntos de inyección de agua, integración modular, enfriamiento o calentamiento de procesos, etc. El intercambiador de calor de placas de tubos sanitarios se refiere a un tubo y una carcasa intercambiador de calor en el que las placas de tubos en ambos extremos del haz de tubos están conectadas de forma fija a la carcasa mediante soldadura.Después de soldar la placa del tubo y la carcasa, también se puede usar como brida y conectarse a la brida de la caja de tuberías con pernos.
  • 08T02001B1.5

  • XUSHENG & COMPASS

  • 08T02001B1.5

Estado de Disponibilidad:
Cantidad:

El descripción de producto

El intercambiador de calor de tubos sanitarios, diseñado para altos requisitos de limpieza, cumple con los altos requisitos de limpieza de la industria farmacéutica, generalmente se usa en enfriamiento de puntos de inyección de agua, integración modular, enfriamiento o calentamiento de procesos, etc. El intercambiador de calor de placas de tubos sanitarios se refiere a un tubo y una carcasa. Intercambiador de calor donde las placas de tubos en ambos extremos del haz de tubos están conectadas fijamente a la carcasa mediante soldadura.Después de soldar la placa del tubo y la carcasa, también se puede utilizar como brida y conectar a la brida de la caja de la tubería con pernos.

Principio de funcionamiento

El material fluye dentro del tubo, el medio frío y caliente fluye dentro de la carcasa, y el material y el medio frío y caliente realizan el intercambio de calor de alta eficiencia a través del haz de tubos de disposición compacta para cumplir con los requisitos.

Requisito tecnológico de temperatura.

Porque el intercambiador de calor adopta la placa de doble tubo/Shell & Tube  diseño, se elimina por completo la contaminación cruzada bidireccional entre el material y el medio frío y caliente.

Producto

Intercambiador de calor de placas de tubos

Tipo de intercambiador de calor de placas de tubos

Intercambiador de calor de placas de doble tubo

Intercambiador de calor de placas de un solo tubo

Piezas de contacto de materiales

SS304(1.4301)/SS316L (1.4404),SS2205, SS2507

Provisto de informe de inspección de materiales.

Material Piezas sin contacto

SS304(1.4301)

Material de sellado

NBR, EPDM, silicona, FKM

Todo el material cumple con FDA21CFR117.2600

Fluir

30-32000L

Área de transferencia de calor

0,05 m², 1,0 m², 1,5 m², 2,0 m², 2,5 m², 3,0 m²

Tamaño del tubo

6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm, 19 mm, 25 mm, etc.

Coeficiente de transferencia de calor

Agua - Agua: 1100~1400W/(m2 ℃)

Agua -Vapor: 2300~5700W/(m2 ℃)

Conexión

Unión, rosca interna, triple abrazadera, brida

Máx.Presión

10bar (145psi)

Presión de trabajo

0-6bar (0-87psi)

Temperatura de diseño

14 ~ 392°F (-10ºC~+200℃)

Acabado de superficie interna

Ra<0,5μm

Posición instalada

Vertical horizontal

Solicitud

El intercambiador de calor de placas de tubos fijos es un equipo de ahorro de energía que logra la transferencia de calor entre materiales.Es un equipo de proceso ampliamente utilizado en industrias como la petrolera, química, petroquímica, metalúrgica, eléctrica, industria ligera y alimentaria.Los intercambiadores de calor representan aproximadamente el 40% de la cantidad total de equipos y entre el 30% y el 45% de la inversión total en plantas químicas y de refinación.Con el desarrollo de la tecnología de ahorro de energía y la continua expansión de los campos de aplicación, el uso de intercambiadores de calor para la recuperación de energía térmica a alta y baja temperatura ha aportado importantes beneficios económicos.

Principios estructurales

En el lado del tubo y en el lado de la carcasa de un intercambiador de calor de placa de tubos fijos, fluyen fluidos a diferentes temperaturas y se completa el intercambio de calor.Cuando la diferencia de temperatura entre los dos fluidos es grande, generalmente se agrega un anillo de compensación (junta de expansión) en una posición adecuada en el lado de la carcasa para evitar tensiones por alta diferencia de temperatura.Cuando la expansión térmica del haz de carcasa y tubos es diferente, el anillo de compensación sufre una deformación elástica lenta para compensar la expansión térmica causada por la diferencia de temperatura.

Ventajas & Característica

1. Menos uso de piezas forjadas, bajo costo.

2. Diseño sencillo, fácil de mantener

3. Sin fugas internas;

4. Adecuado para presiones y temperaturas más altas.

5. Menor caída de presión

6. Fugas fáciles de encontrar

7. Menos propenso a incrustarse

Cómo realizar un pedido sobre el intercambiador de calor de placas

1. ¿Cuál es el flujo de agua purificada?

2. ¿Cuál es la temperatura de entrada y salida del agua pura?

3. ¿Cuál es la temperatura de entrada y salida del vapor de calefacción?

4. ¿Cuál es el flujo para calentar vapor?

5. ¿Cuál es la presión del vapor de calefacción?

6. ¿Cuál es el tipo y tamaño de conexión?

Dibujo y Técnica


图纸 1


Artículo

Nombre

Material

Conexión

Tamaño

N1

Entrada de agua purificada

304/316L

Abrazadera

32MM

N2

Salida de agua purificada

304/316L

Abrazadera

32MM

N3

Entrada de agua helada

304

Abrazadera

51MM

N4

Salida de agua helada

304

Abrazadera

51MM

1

reductor

304/316L

Abrazadera

133x32x3MM

2

Caparazón

304

/

133x3MM

3

Tubo de intercambio de calor

304/316L

/

10x1MMx55PCS

4

Placa de tubos

304/316L

/

1 PC

5

Placa de tubos

304

/

1 PC

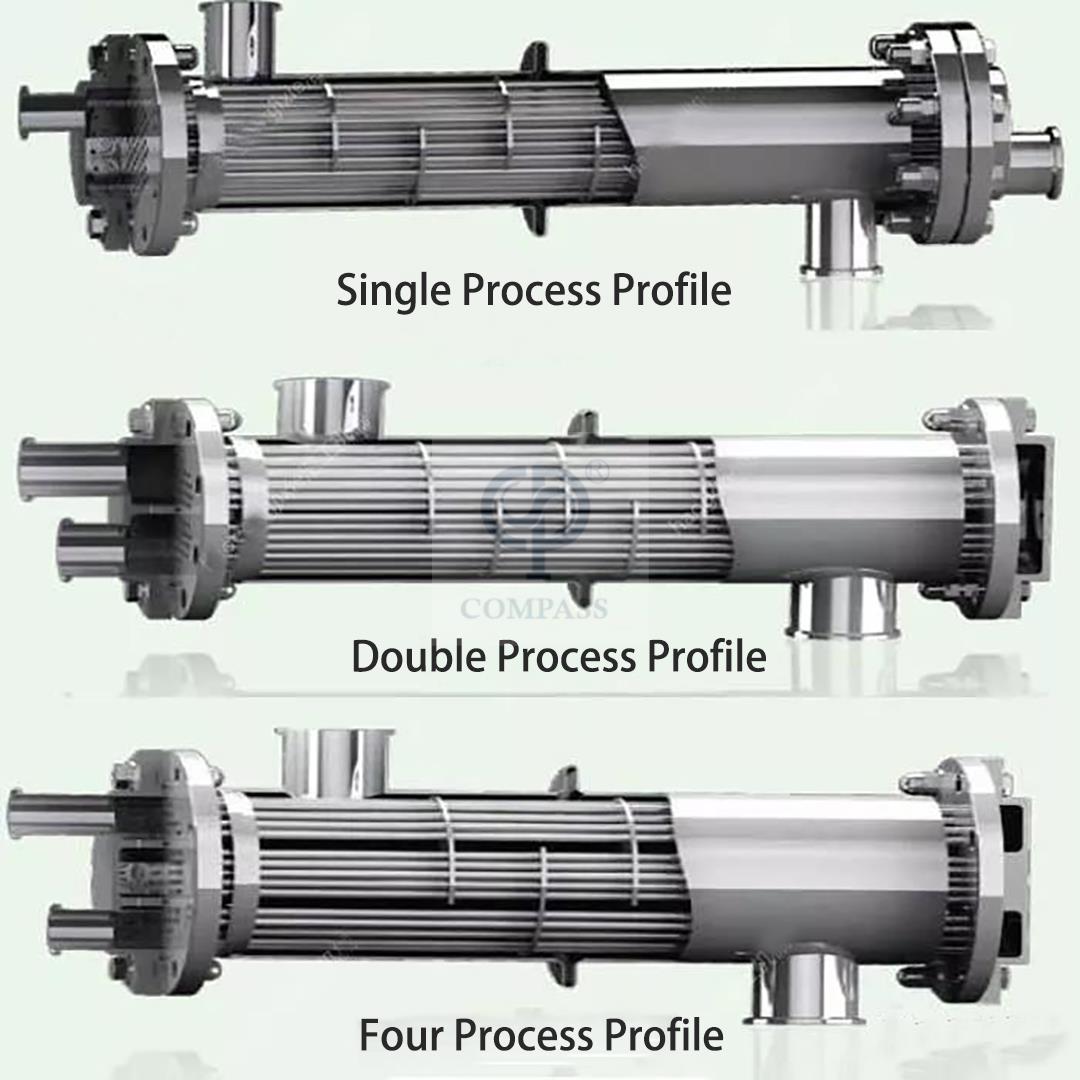

1 (4)

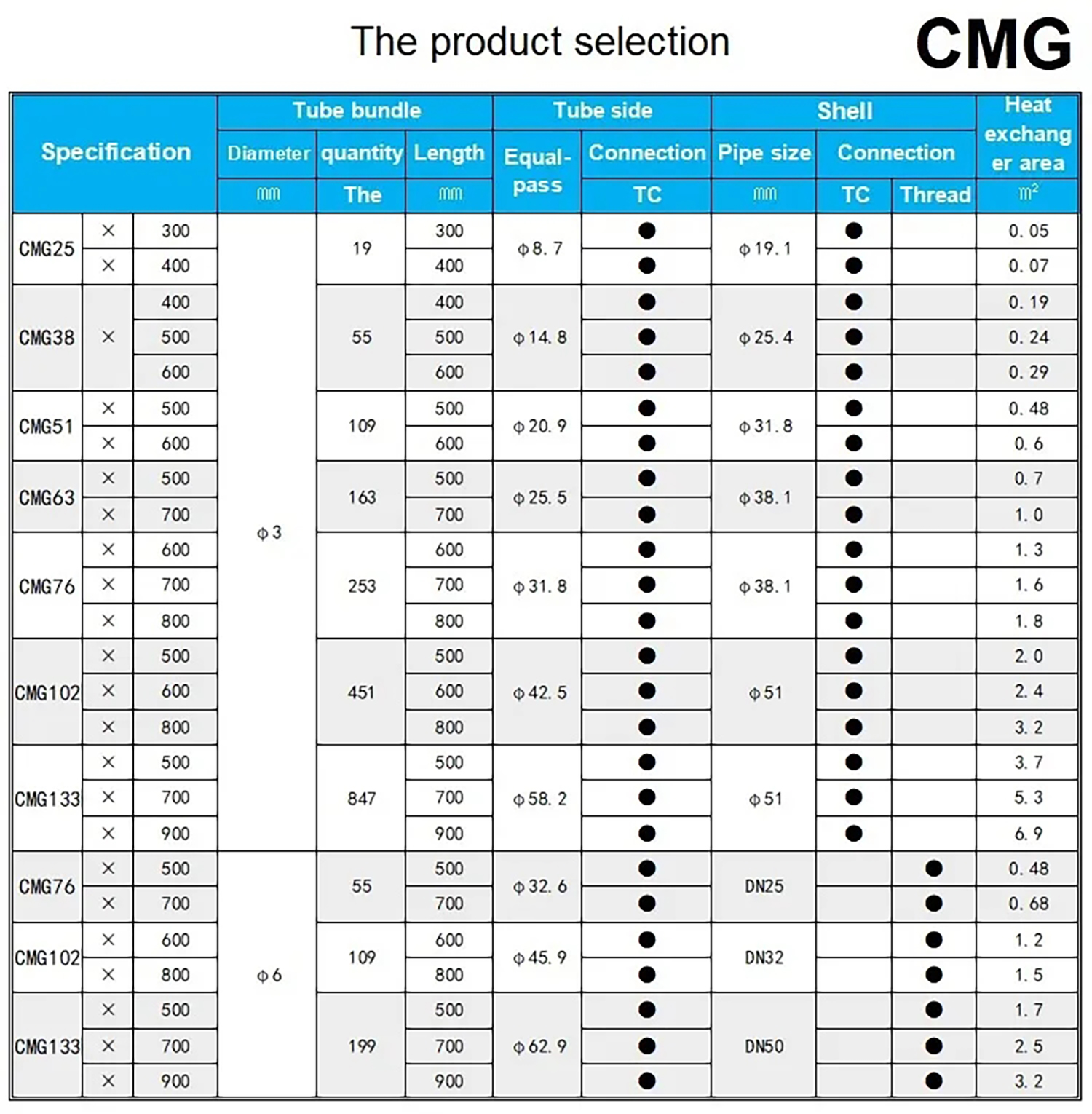

4


Aplicaciones


1. Refrigeración puntual para inyección de agua

2. Desinfección y esterilización SIP para sistema de inyección de agua.

3. Refrigeración puntual para agua purificada

4. Pasteurización del sistema de agua purificada.

5. Calentamiento para sistema purificado CIP

6. Refrigeración por agua de alta pureza

7. Condensación y enfriamiento de vapor limpio

8. Enfriamiento y calentamiento de líquidos altamente limpios.

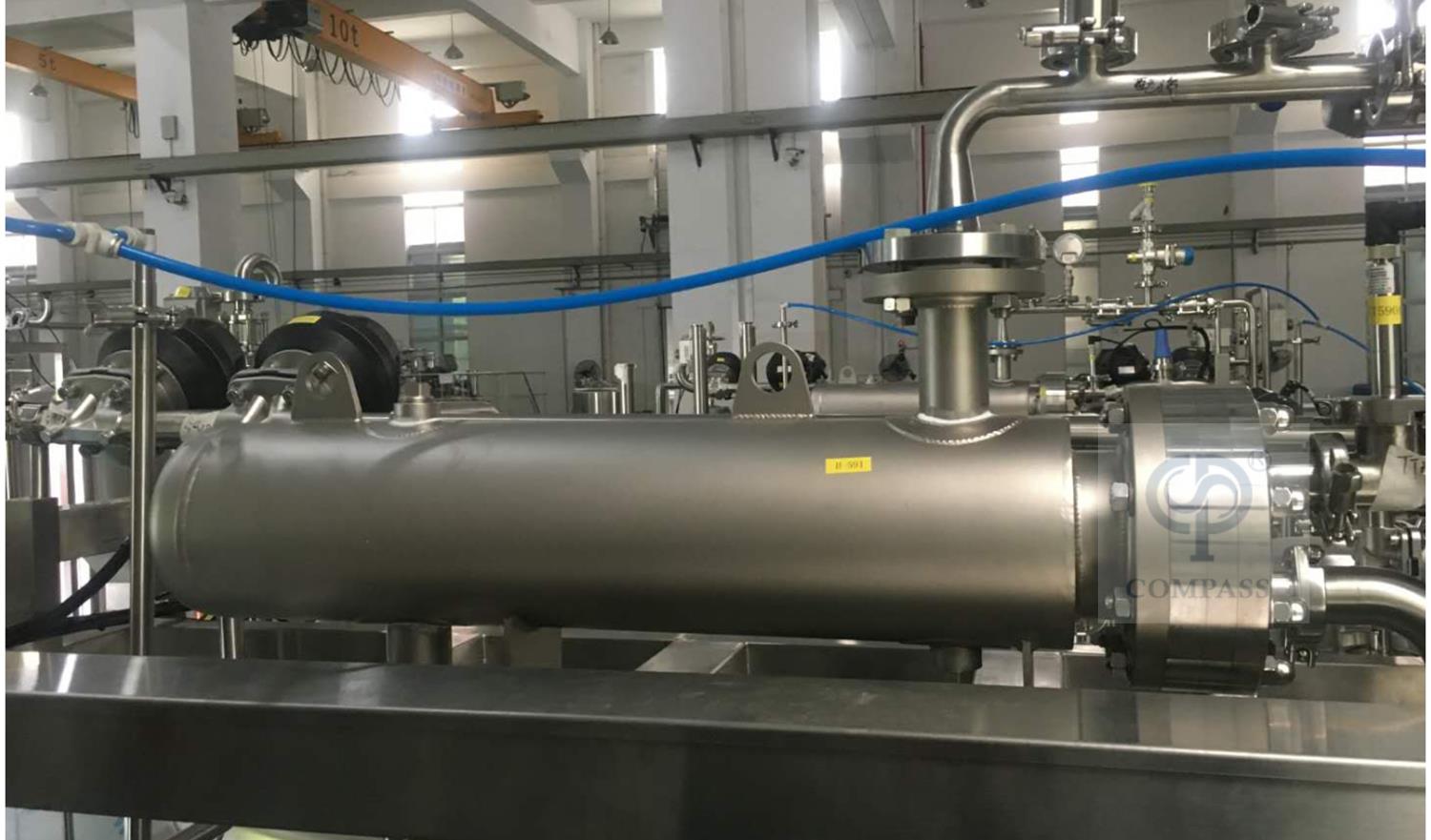

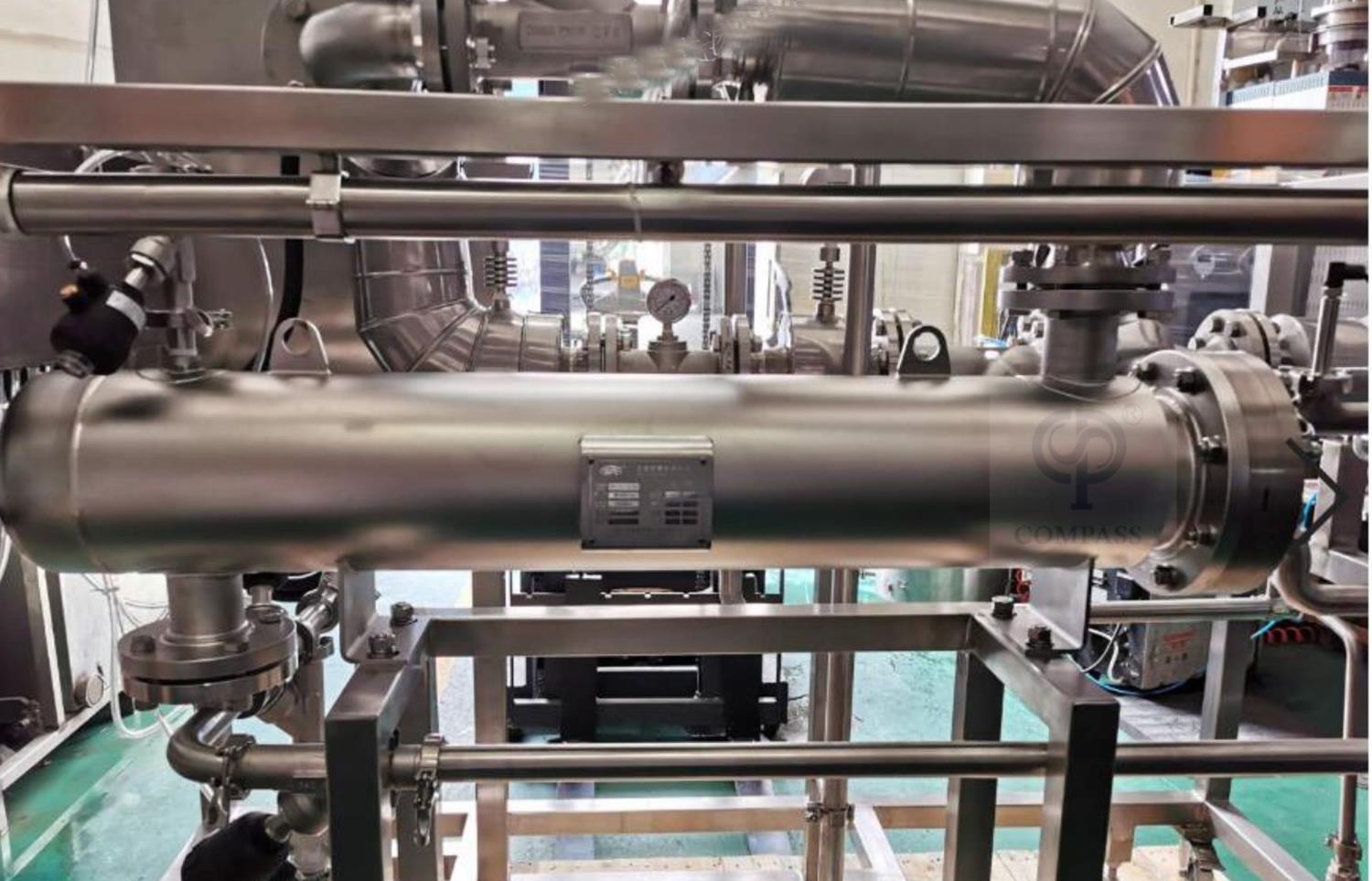

双管应用场景1 (4)双管应用场景2 (4)
