Especificación

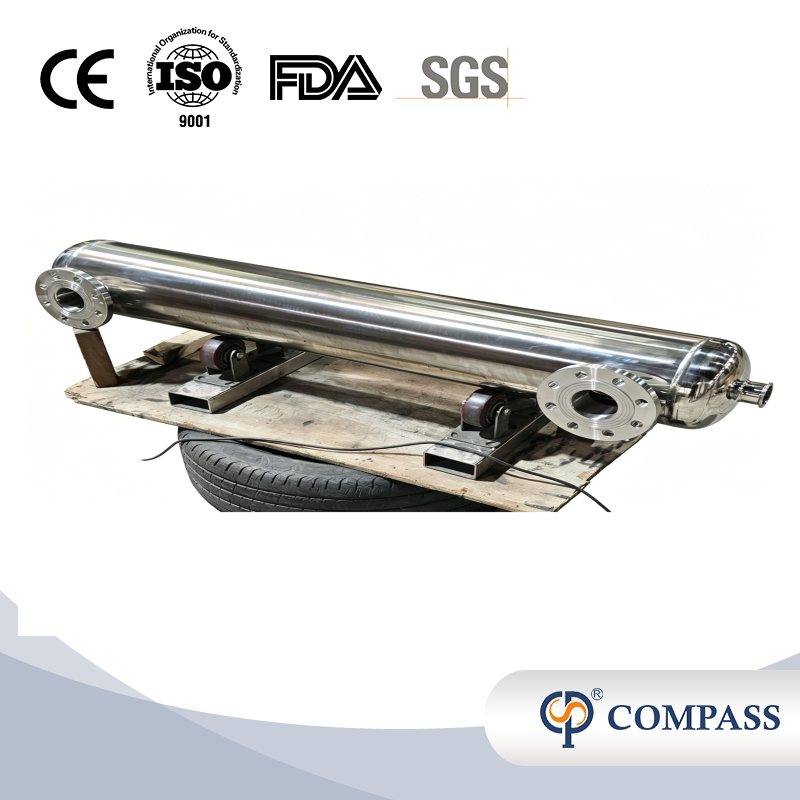

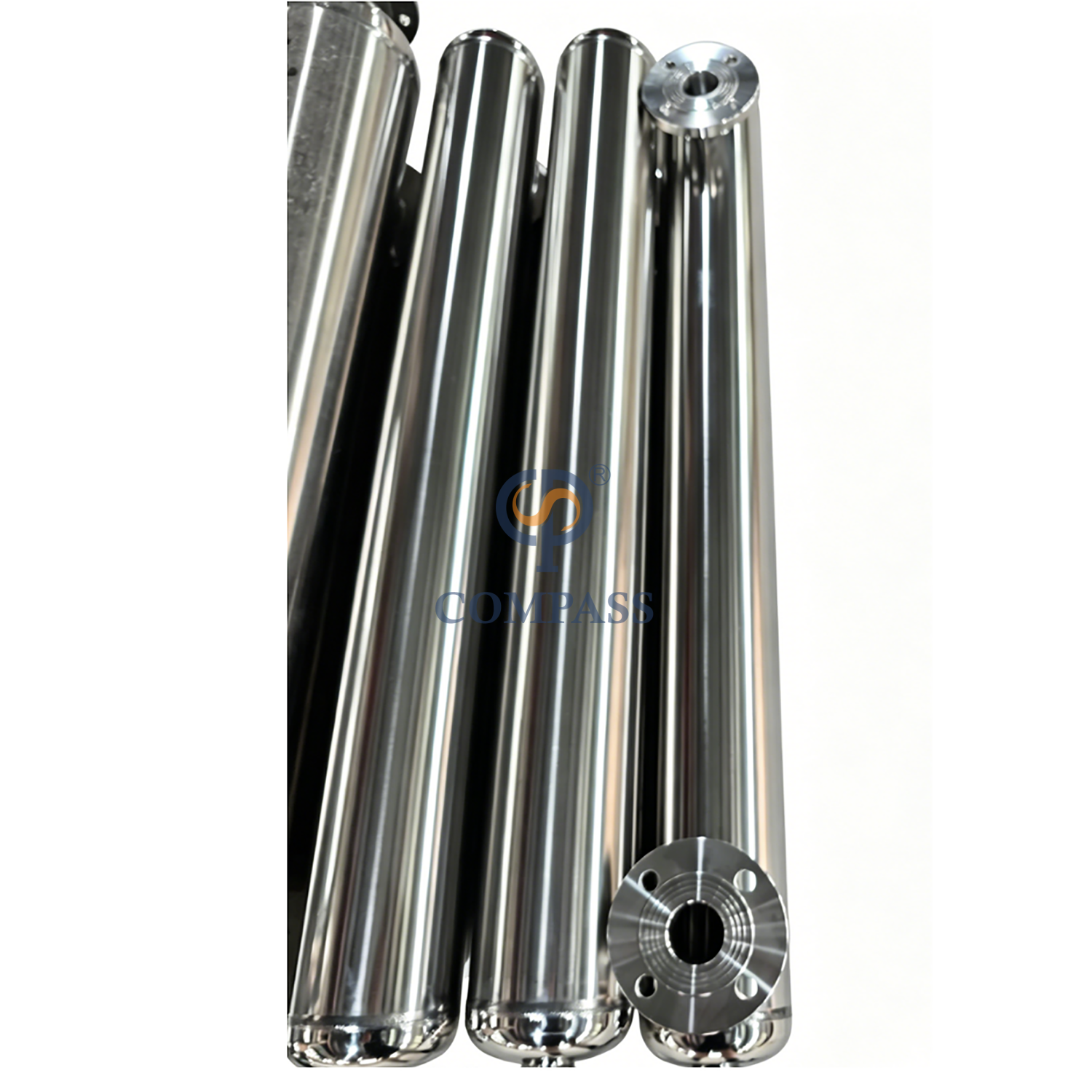

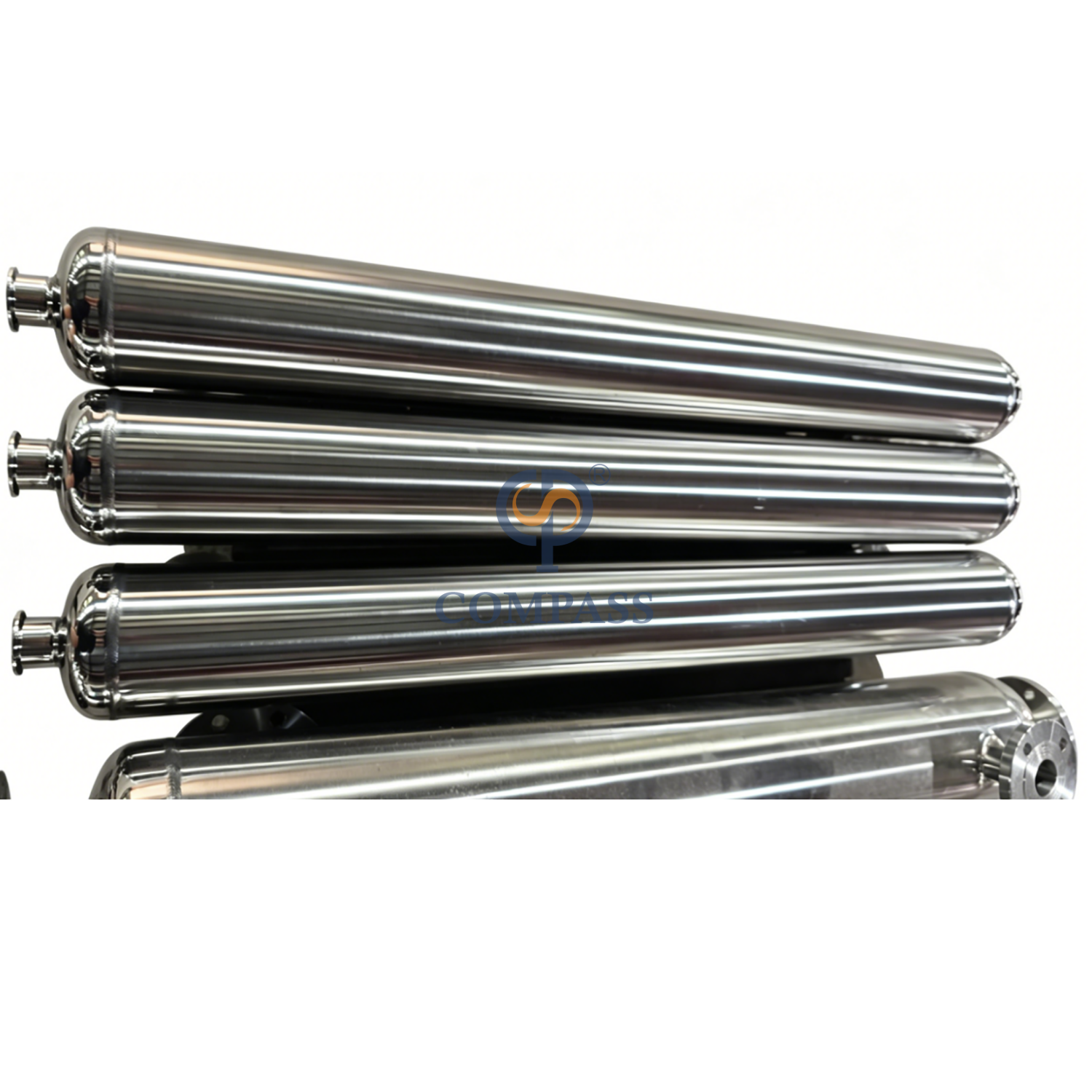

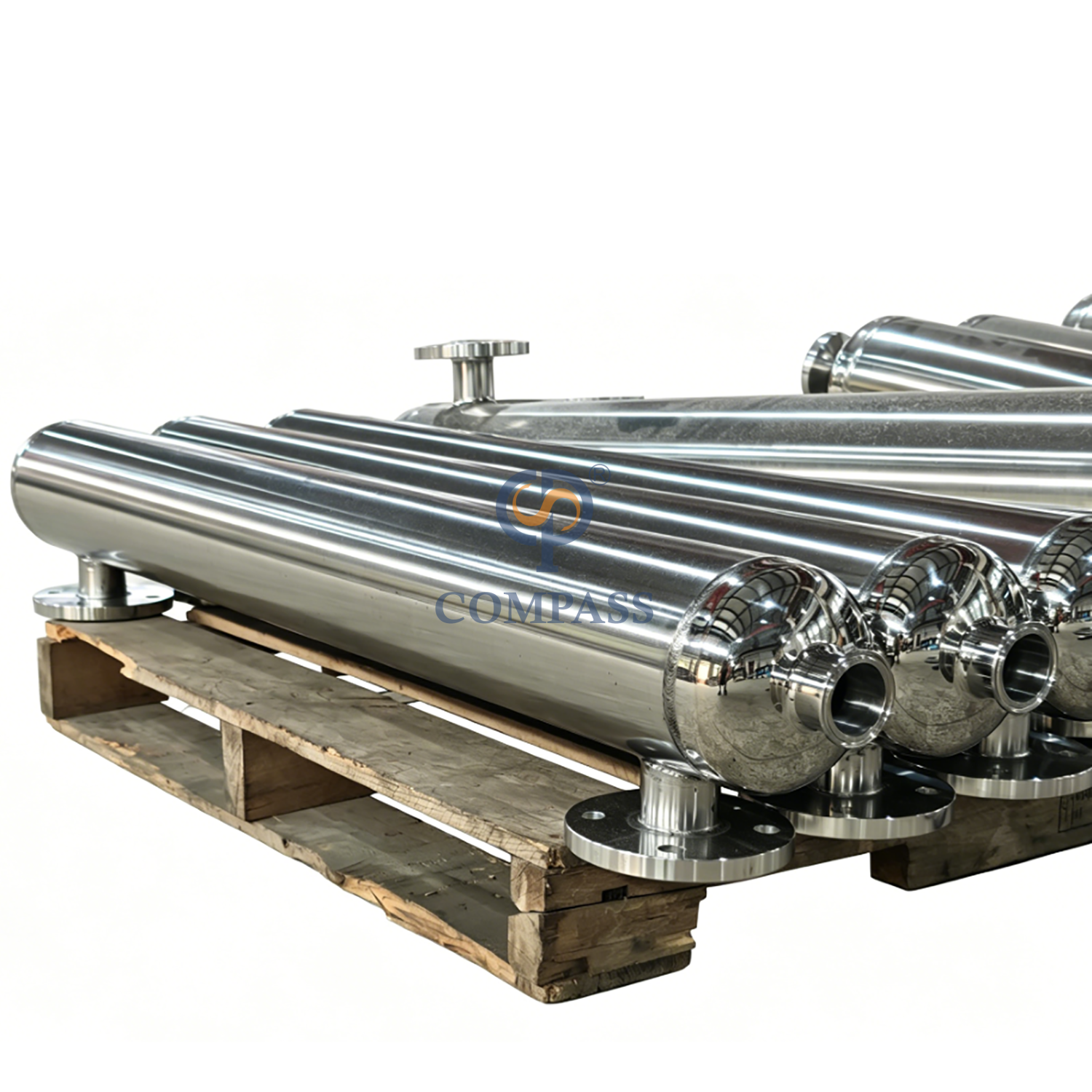

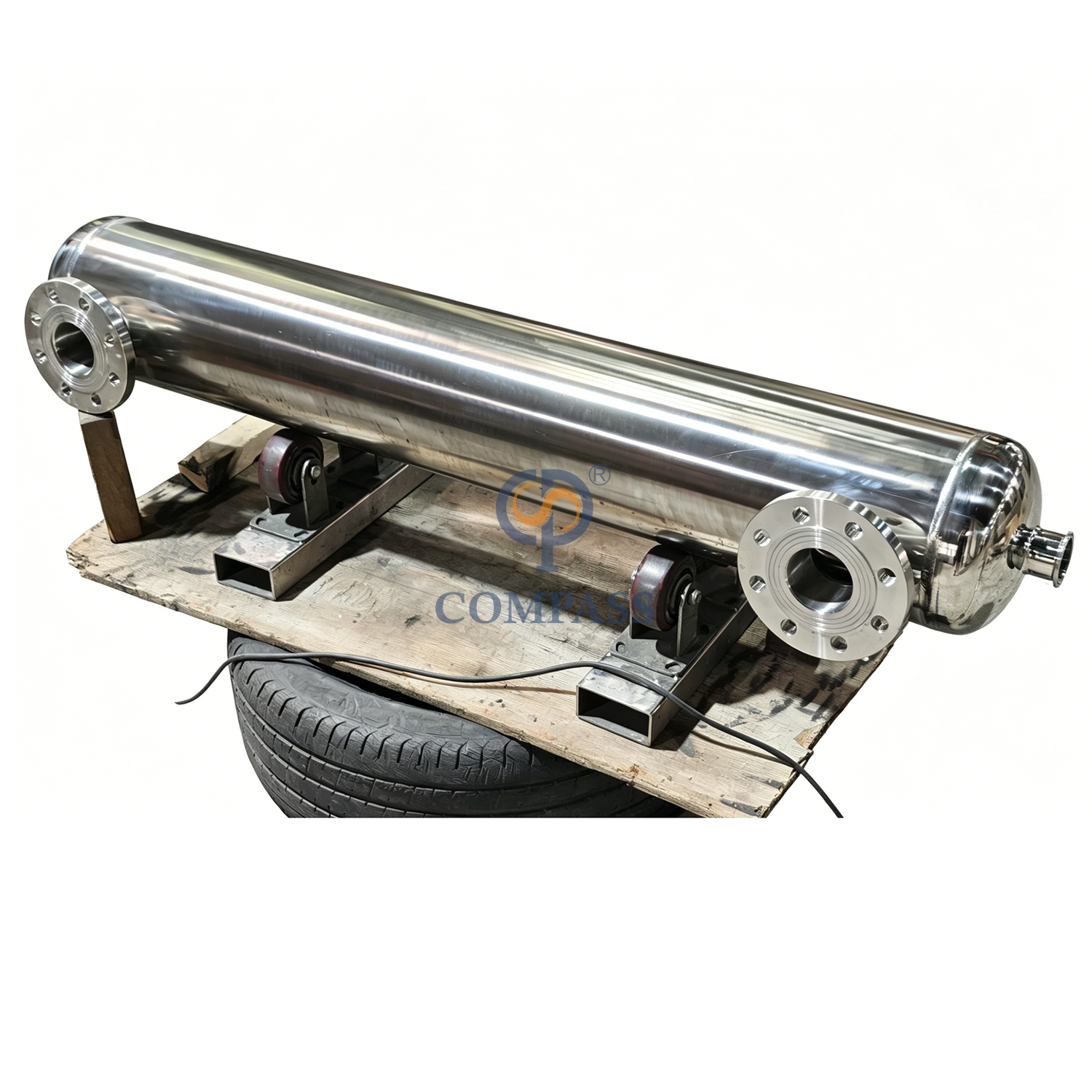

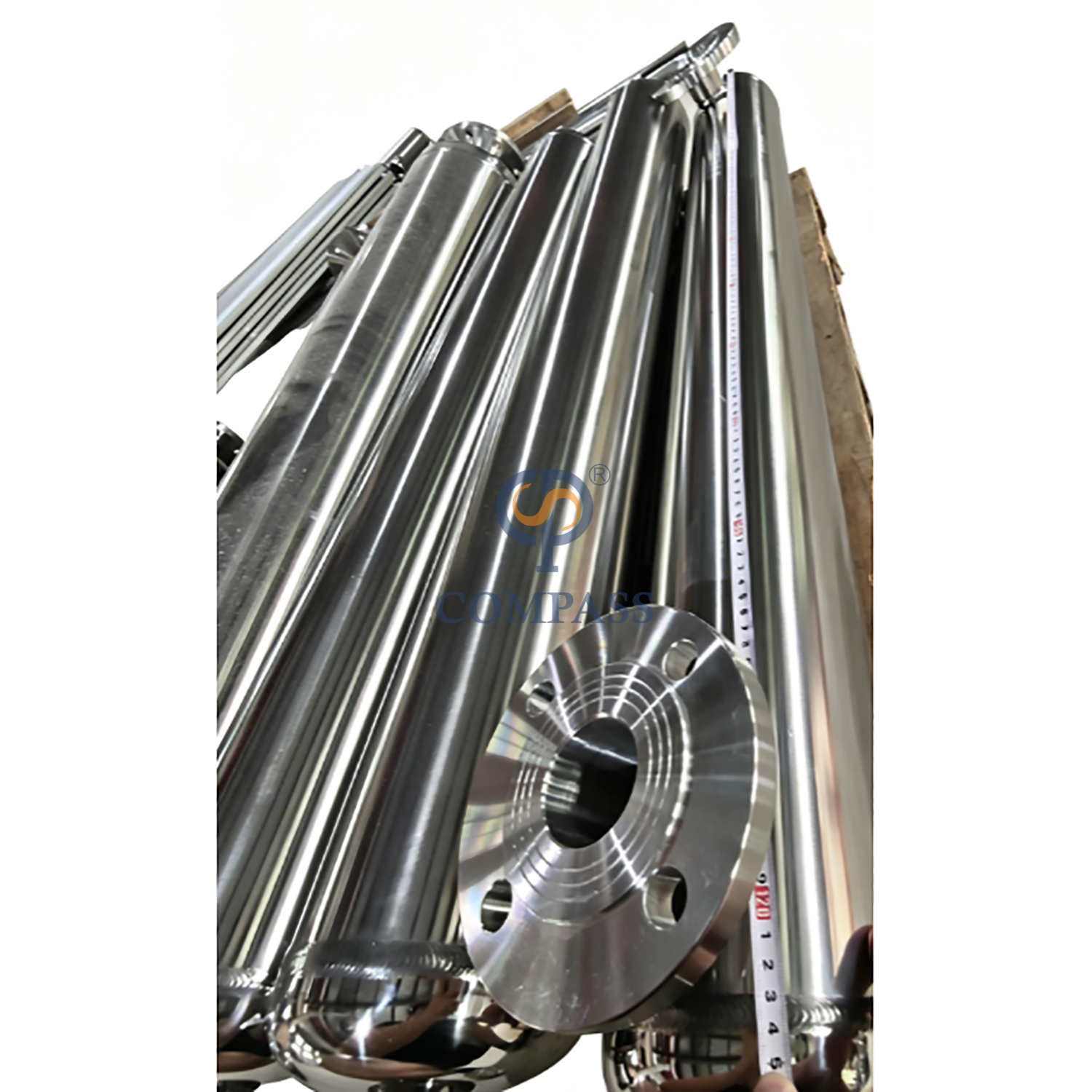

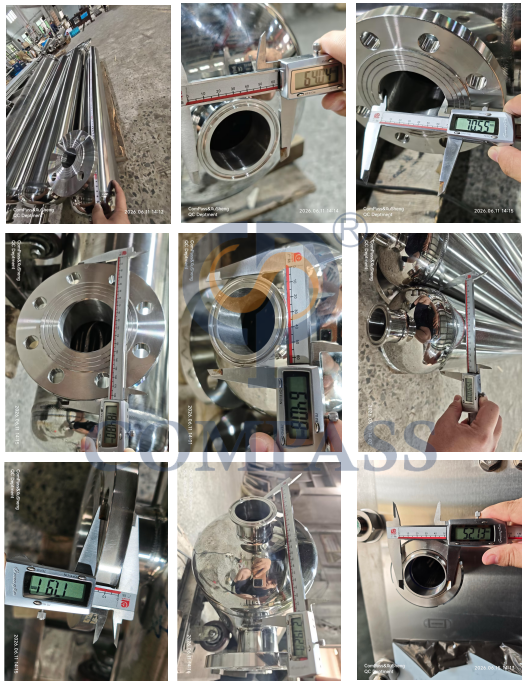

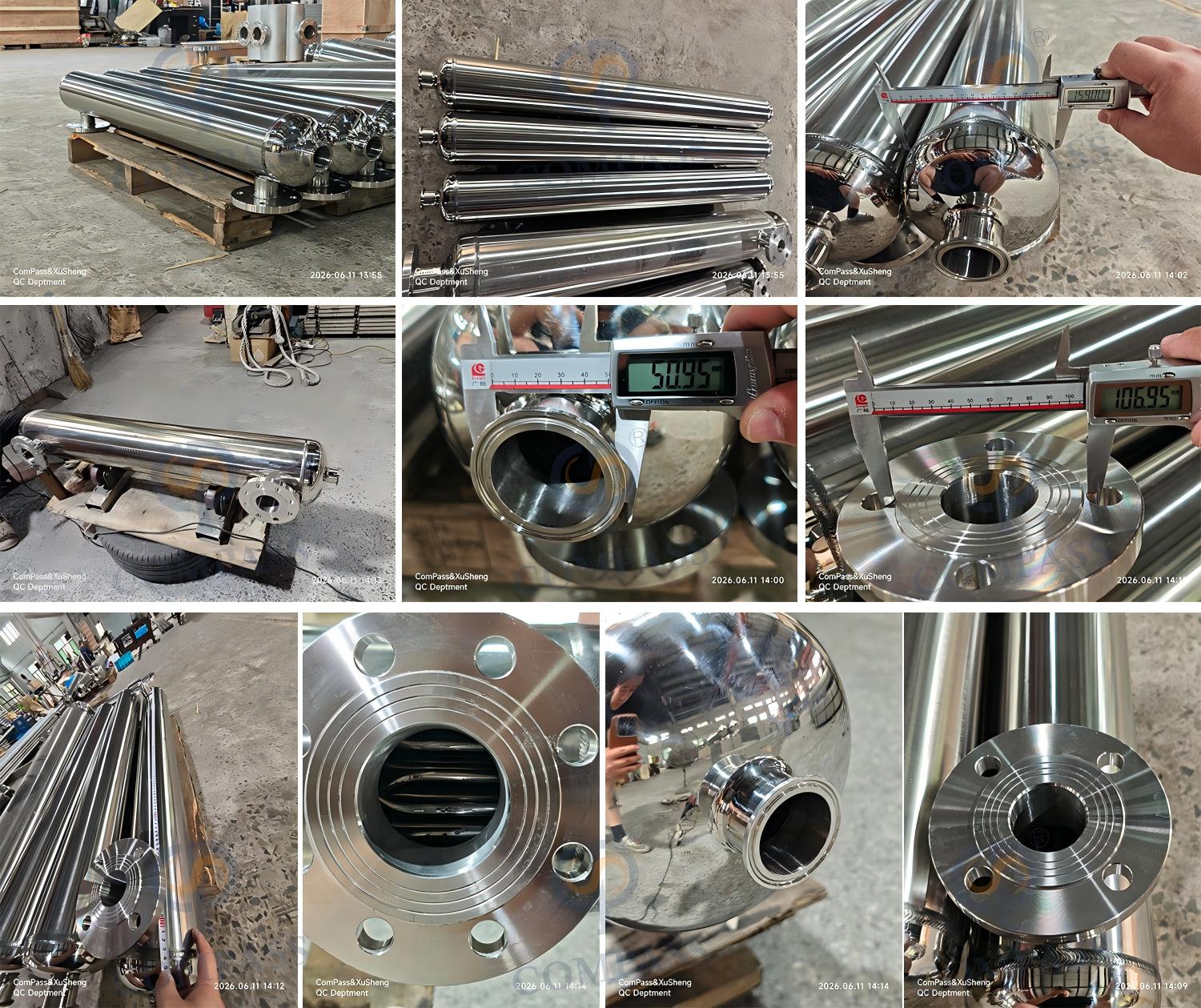

Producto | Intercambiador de calor de tubo enrollado |
Tipo de intercambiador de calor de placas de tubos | Intercambiador de calor de placas de doble tubo |
Intercambiador de calor de placas de un solo tubo |
Piezas de contacto de material | SS304(1.4301)/SS316L (1.4404),SS2205, SS2507 | Provisto de un informe de inspección de material |
Material de piezas sin contacto | SS304 (1.4301) |
Material de sellado | EPDM, silicona. Todo el material cumple con FDA21CFR117.2600 |
Fluir | 30-32000L |
Área de transferencia de calor | 0,05 m², 1,0 m², 1,5 m², 2,0 m², 2,5 m², 3,0 m² |
Tamaño del tubo | 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm, 19 mm, 25 mm, etc. |
Coeficiente de transferencia de calor | Agua - Agua: 1100~1400W/ ( m2 ℃) |
Agua -Vapor: 2300~5700W/ ( m2 ℃) |
Conexión | Unión, rosca interna, triple abrazadera, brida |
Máx. Presión | 10bar (145psi) |
Presión de trabajo | 0-6bar (0-87psi) |
Temperatura de diseño | 14 ~ 392 °F (-10 ºC ~ +200 ℃) |
Acabado de superficie interna | Ra<0,5μm |
Posición instalada | Verticales, Horizontales |
Principio de trabajo
El material fluye dentro del tubo, el medio frío y caliente fluye dentro de la carcasa, y el material y el medio frío y caliente realizan el intercambio de calor de alta eficiencia a través del haz de tubos de disposición compacta para cumplir con los requisitos tecnológicos de temperatura.
Debido a que el intercambiador de calor adopta el diseño de placa de doble tubo/carcasa y tubo , se elimina por completo la contaminación cruzada bidireccional entre el material y el medio frío y caliente.
Solicitud
El intercambiador de calor de placas de tubos fijos es un equipo de ahorro de energía que logra la transferencia de calor entre materiales. Es un equipo de proceso ampliamente utilizado en industrias como la petrolera, química, petroquímica, metalúrgica, eléctrica, industria ligera y alimentaria. Los intercambiadores de calor representan aproximadamente el 40% de la cantidad total de equipos y entre el 30% y el 45% de la inversión total en plantas químicas y de refinación. Con el desarrollo de la tecnología de ahorro de energía y la continua expansión de los campos de aplicación, el uso de intercambiadores de calor para la recuperación de energía térmica a alta y baja temperatura ha aportado importantes beneficios económicos.

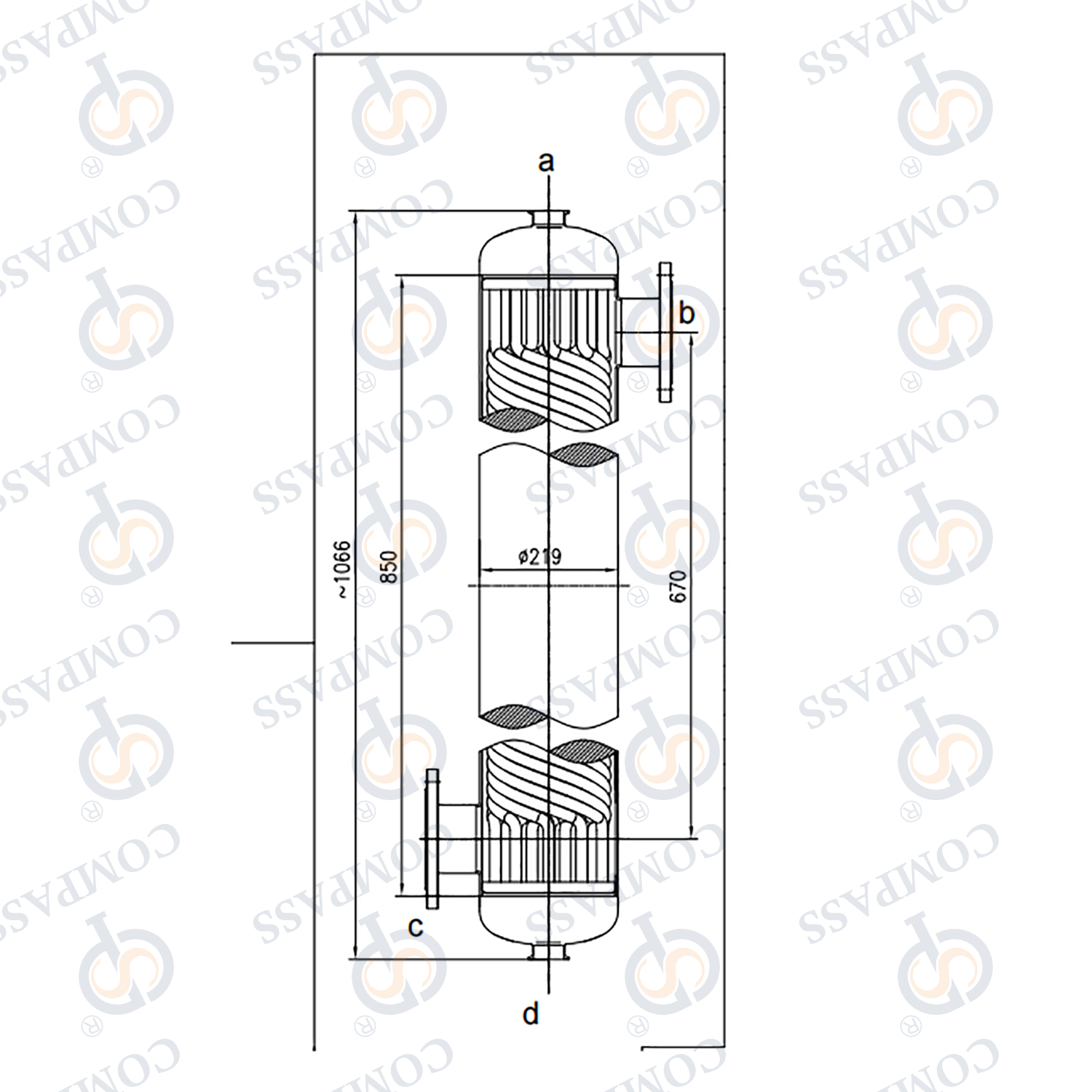

Principios estructurales
En el lado de los tubos y el lado de la carcasa de un intercambiador de calor de placa de tubos fijos, fluyen fluidos a diferentes temperaturas y se completa el intercambio de calor. Cuando la diferencia de temperatura entre los dos fluidos es grande, generalmente se agrega un anillo de compensación (junta de expansión) en una posición adecuada en el lado de la carcasa para evitar tensiones por alta diferencia de temperatura. Cuando la expansión térmica del haz de carcasa y tubos es diferente, el anillo de compensación sufre una deformación elástica lenta para compensar la expansión térmica causada por la diferencia de temperatura.
Ventajas y características
1. Menos uso de piezas forjadas, bajo costo.
2. Diseño sencillo, fácil de mantener
3. Sin fugas internas;
4. Adecuado para presiones y temperaturas más altas.
5. Menor caída de presión
6. Fugas fáciles de encontrar
7. Menos propenso a incrustarse
¿Cómo ordenar?
1. ¿Cuál es el flujo de agua purificada?
2.¿Cuál es la temperatura de entrada y salida del agua pura?
3. ¿Cuál es la temperatura de entrada y salida del vapor de calefacción?
4. ¿Cuál es el flujo para calentar vapor?
5. ¿Cuál es la presión del vapor de calefacción?
6. ¿Cuál es el tipo y tamaño de conexión?
