El descripción de producto

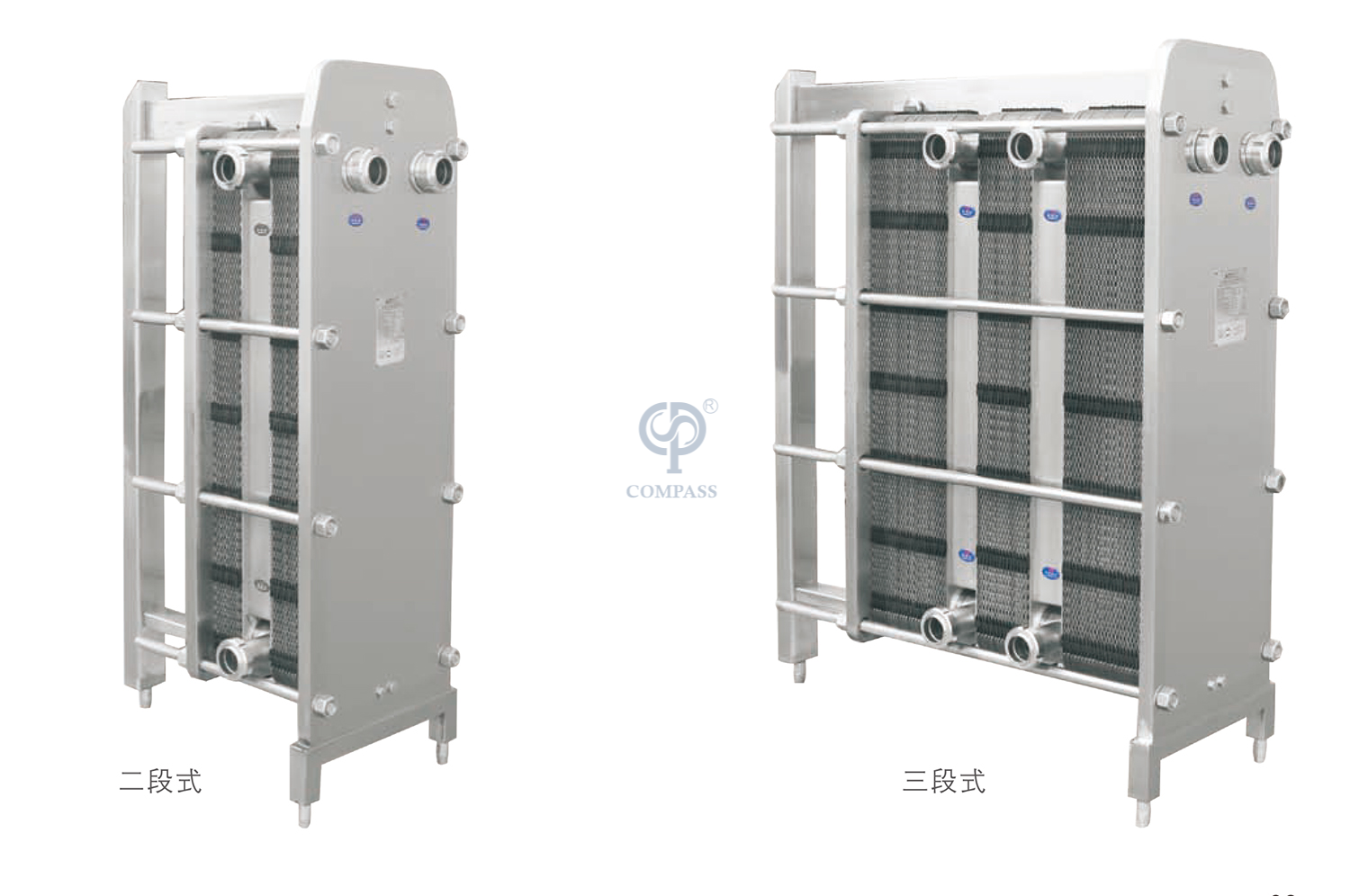

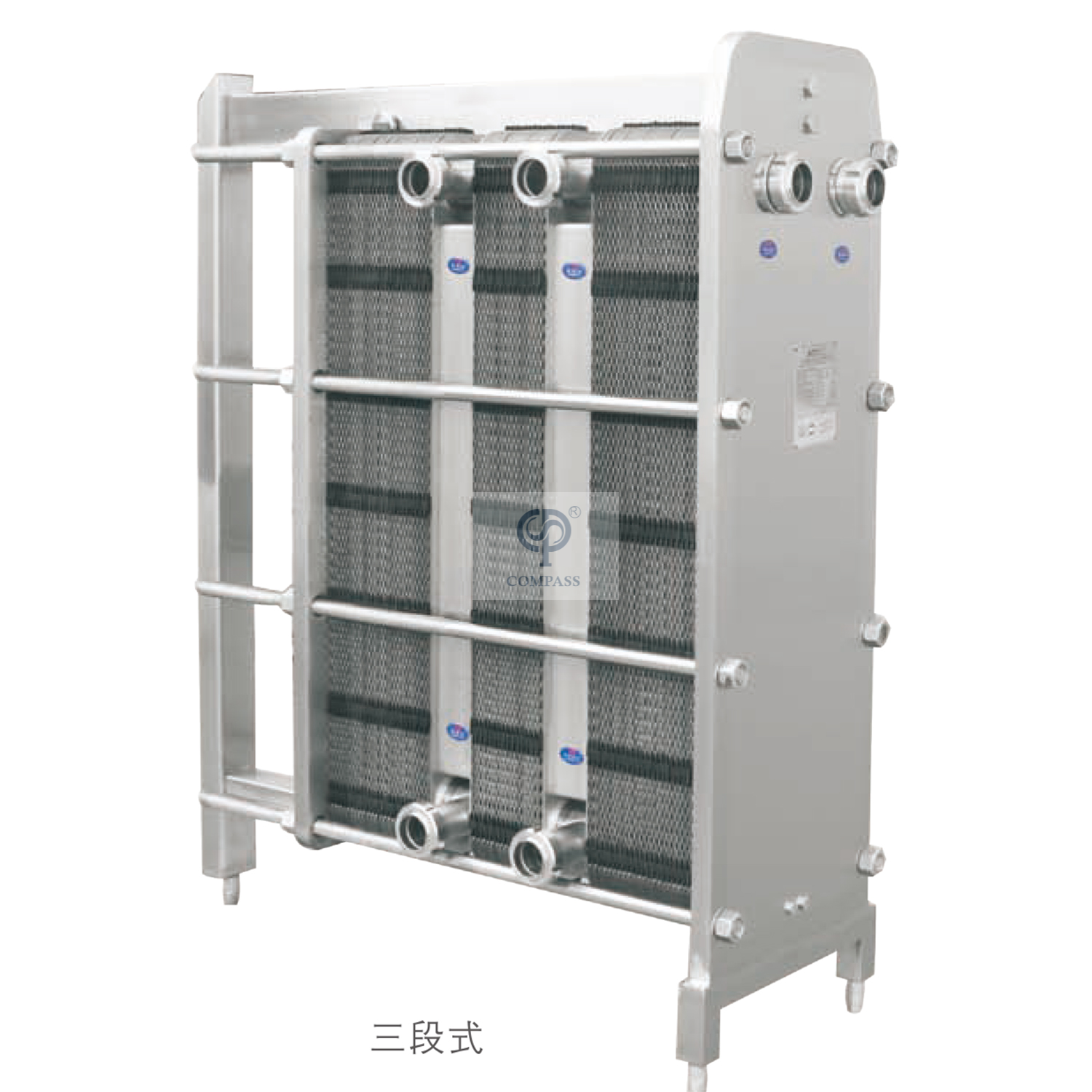

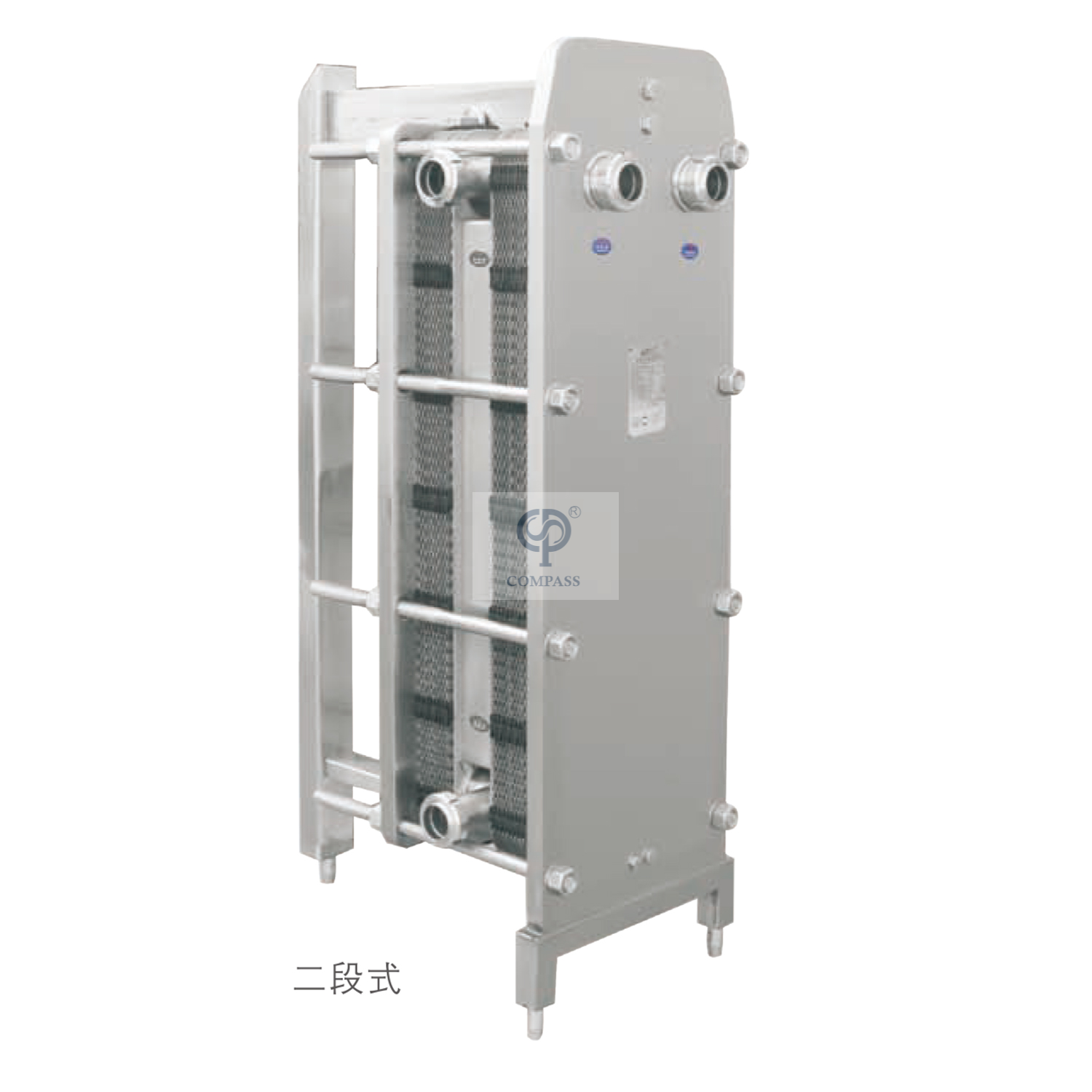

El intercambiador de calor tipo placa Xusheng & Compass es un intercambiador de calor eficiente compuesto por una serie de láminas de metal con una determinada forma corrugada apiladas entre sí.Se forman finos canales rectangulares entre varias placas para el intercambio de calor.Los intercambiadores de calor de placas son equipos ideales para el intercambio de calor entre líquido líquido y vapor líquido.Tiene las características de alta eficiencia de intercambio de calor, pequeña pérdida de calor, estructura compacta y liviana, tamaño reducido, amplia aplicación y larga vida útil.Bajo la misma pérdida de presión, su coeficiente de transferencia de calor es de 3 a 5 veces mayor que el del intercambiador de calor tubular, su área de piso es un tercio de la del intercambiador de calor tubular y su tasa de recuperación de calor puede ser de hasta el 90%. o más.
Producto | Intercambiador de calor tipo placa |
Tipo de intercambiador de calor de placas | Intercambiador de calor de placas desmontable (también conocido como intercambiador de calor de placas con junta de sellado) |
Intercambiador de calor de placas soldadas |
Intercambiador de calor de placas en espiral |
Intercambiador de calor de bobina de placas (también conocido como intercambiador de calor en forma de panal) |
Formulario de combinación de procesos | Proceso único, proceso múltiple, proceso mixto |
Piezas de contacto de materiales | SS304(1.4301)/SS316L (1.4404) | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304(1.4301) |

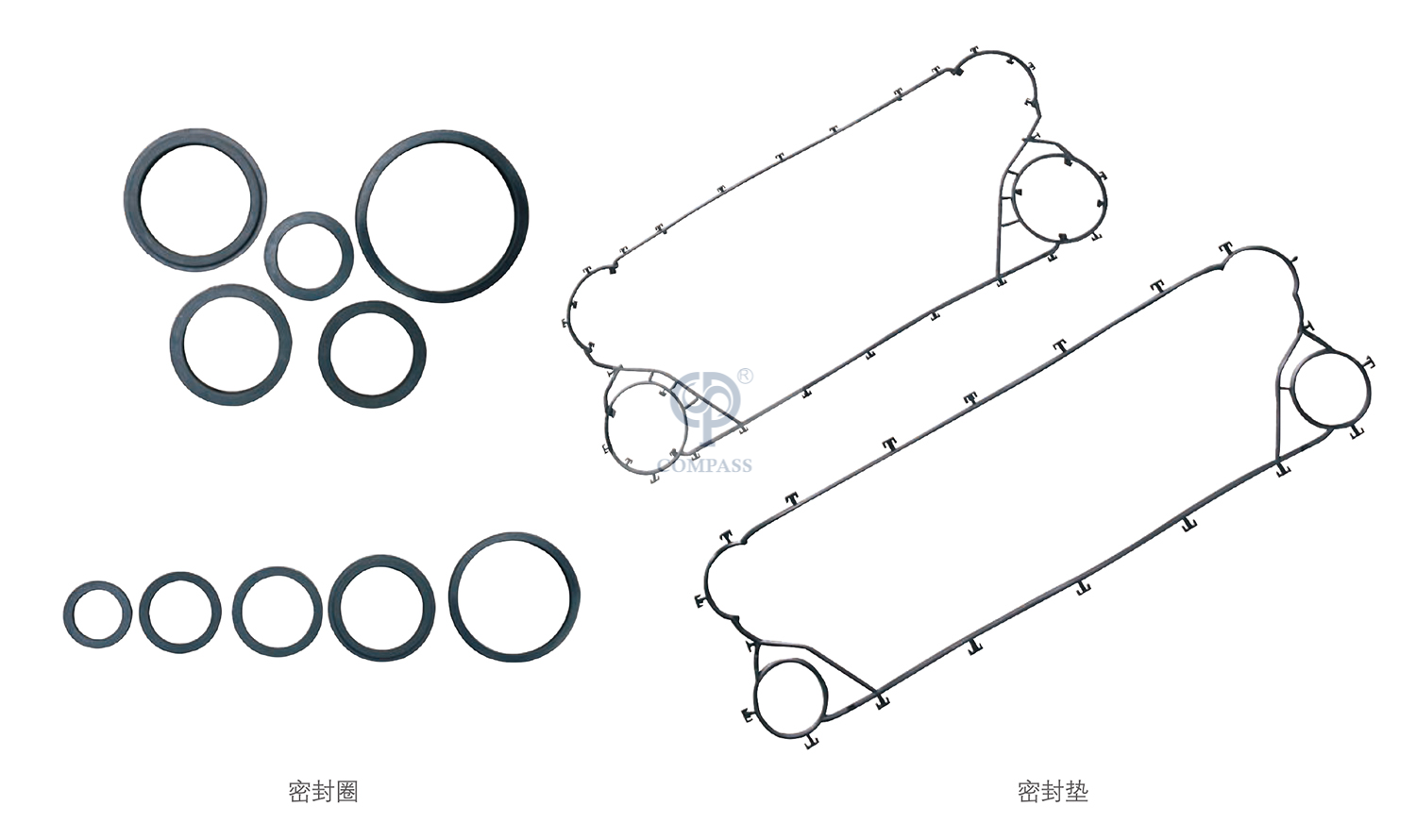

Material de sellado | NBR, EPDM, silicona, FKM | Todo el material cumple con FDA21CFR117.2600 |
Fluir | 0,1-1000 m³/h |
Tipo de intercambiador | Calefacción, refrigeración, evaporación, esterilización y desinfección. |
Área de intercambiador de una placa | 0,02 m², 0,04 m², 0,06 m², 0,08 m², 0,12 m², 0,13 Bm², 0,15 m², 0,22 m², 0,24m², 0,32m², 0,4m², 0,65m², 0,75m², 0,85m², 1,54m², 1,8m² |
Espesor de la placa | 0,7-1,0 mm |
Conexión | Unión, Tri-abrazadera, brida |
Máx.Presión | 10bar (145psi) |
Presión de trabajo | 0-6bar (0-87psi) |
Temperatura de trabajo | 14 ~ 302°F (-10ºC~+150ºC) |
Temperatura de esterilización | 302°F (150°C)≤30min |
Solicitud

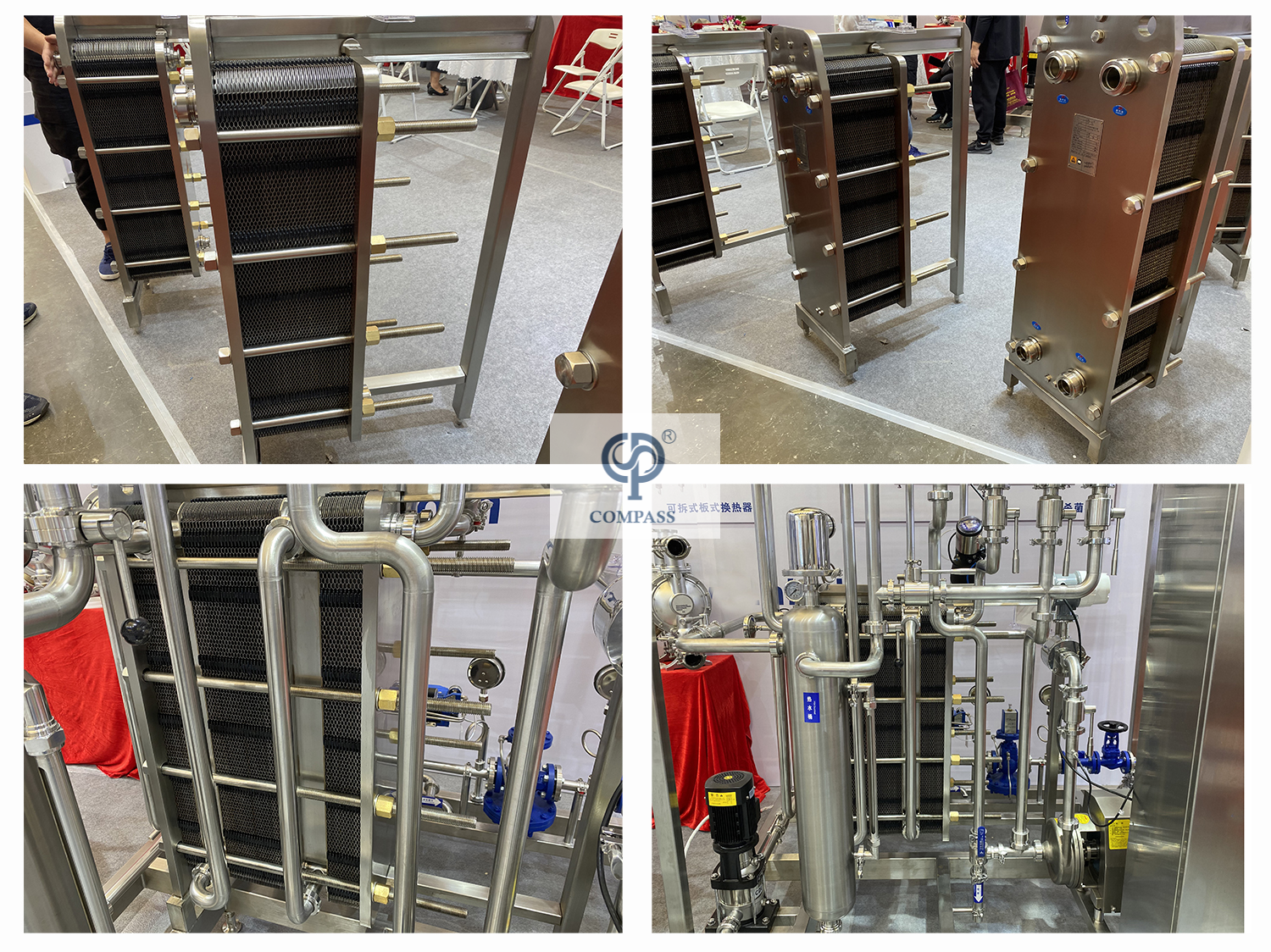

Nuestro intercambiador de calor de placas se usa ampliamente en el procesamiento de alimentos y bebidas, y en otros tratamientos de líquidos industriales.
Pasteurización Enfriamiento y calentamiento normal en industrias como la láctea, cervecera, de bebidas, alimentaria, etc. Calentamiento y enfriamiento en la industria farmacéutica.
Flujo de proceso del intercambiador de calor tipo placa
1. Debido al efecto especial de la superficie corrugada de la placa, el fluido fluye a lo largo del canal corrugado.La dirección de la velocidad del intercambiador de calor de placas cambia constantemente, lo que resulta en un fuerte movimiento final del fluido a un caudal pequeño, fortaleciendo así el proceso de transferencia de calor.Mejora efectivamente la capacidad de transferencia de calor y tiene las ventajas sobresalientes de una estructura compacta, bajo consumo de metal, operación flexible y larga vida útil.

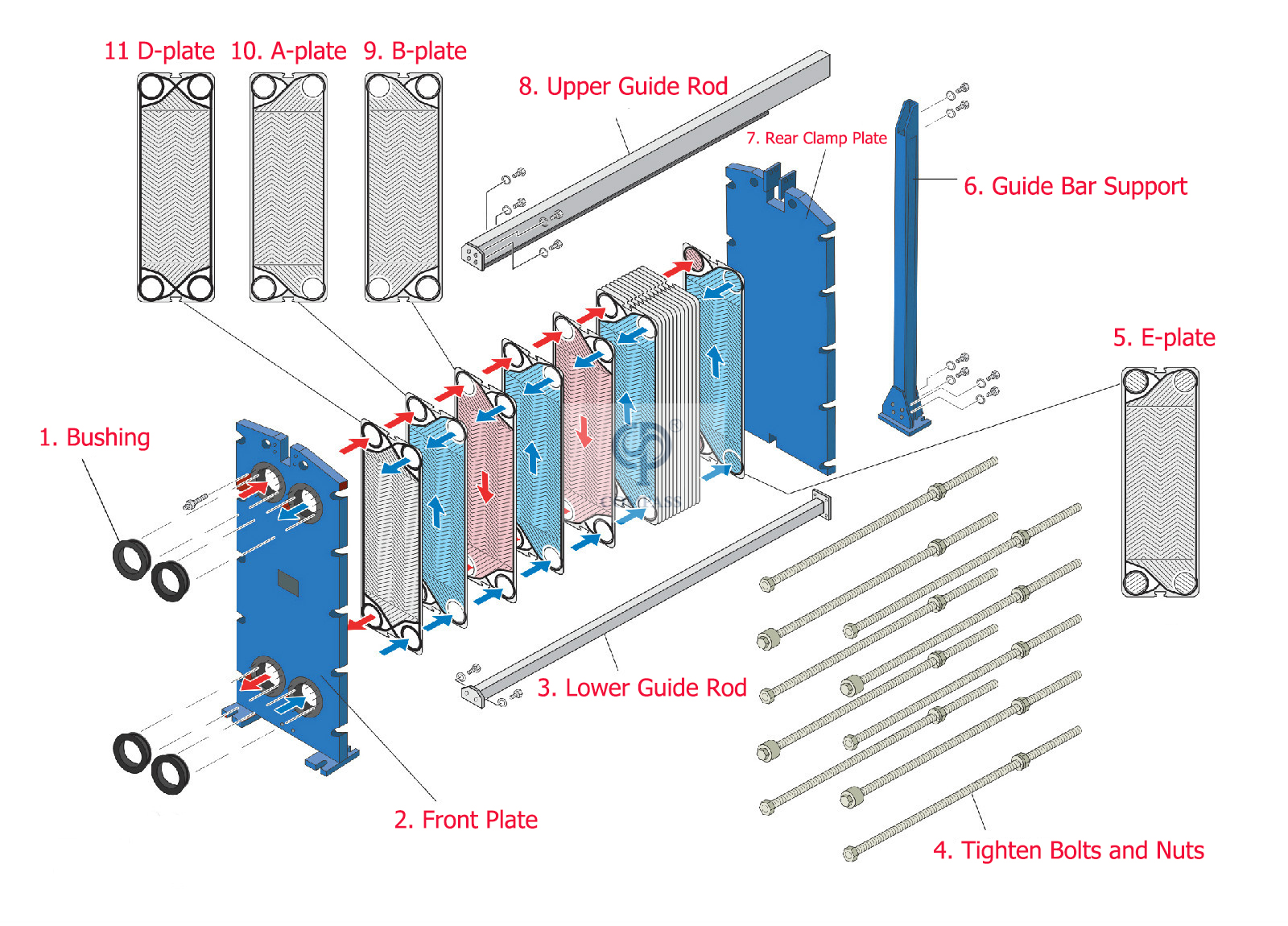

2. El proceso del intercambiador de calor se compone de muchas placas ensambladas de acuerdo con un determinado proceso y requisito del comprador.Al ensamblar, las placas A y B se disponen alternativamente y se forma una red. entre las placas.La junta de estanqueidad sella los medios fríos y calientes en el intercambiador de calor.Mientras tanto, los medios fríos y calientes se separan razonablemente sin mezclarlos.Intercambiador para conseguir el efecto deseado.

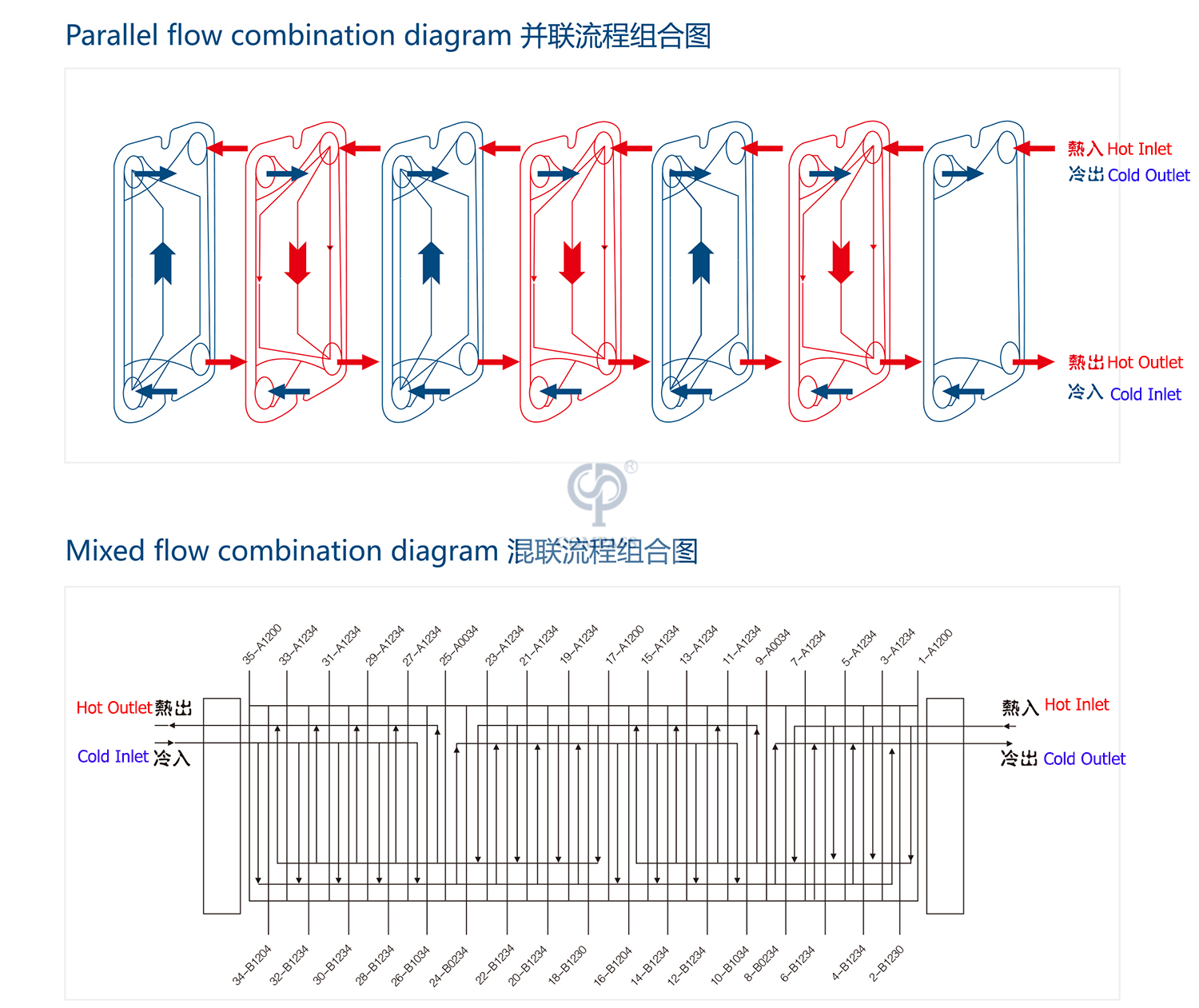

3. Hay muchos tipos de combinaciones de flujo de intercambiadores de calor de placas, que se realizan mediante diferentes placas reversibles y diferentes ensamblajes.La combinación de procesos se puede dividir en proceso único, proceso múltiple y proceso mezclador.

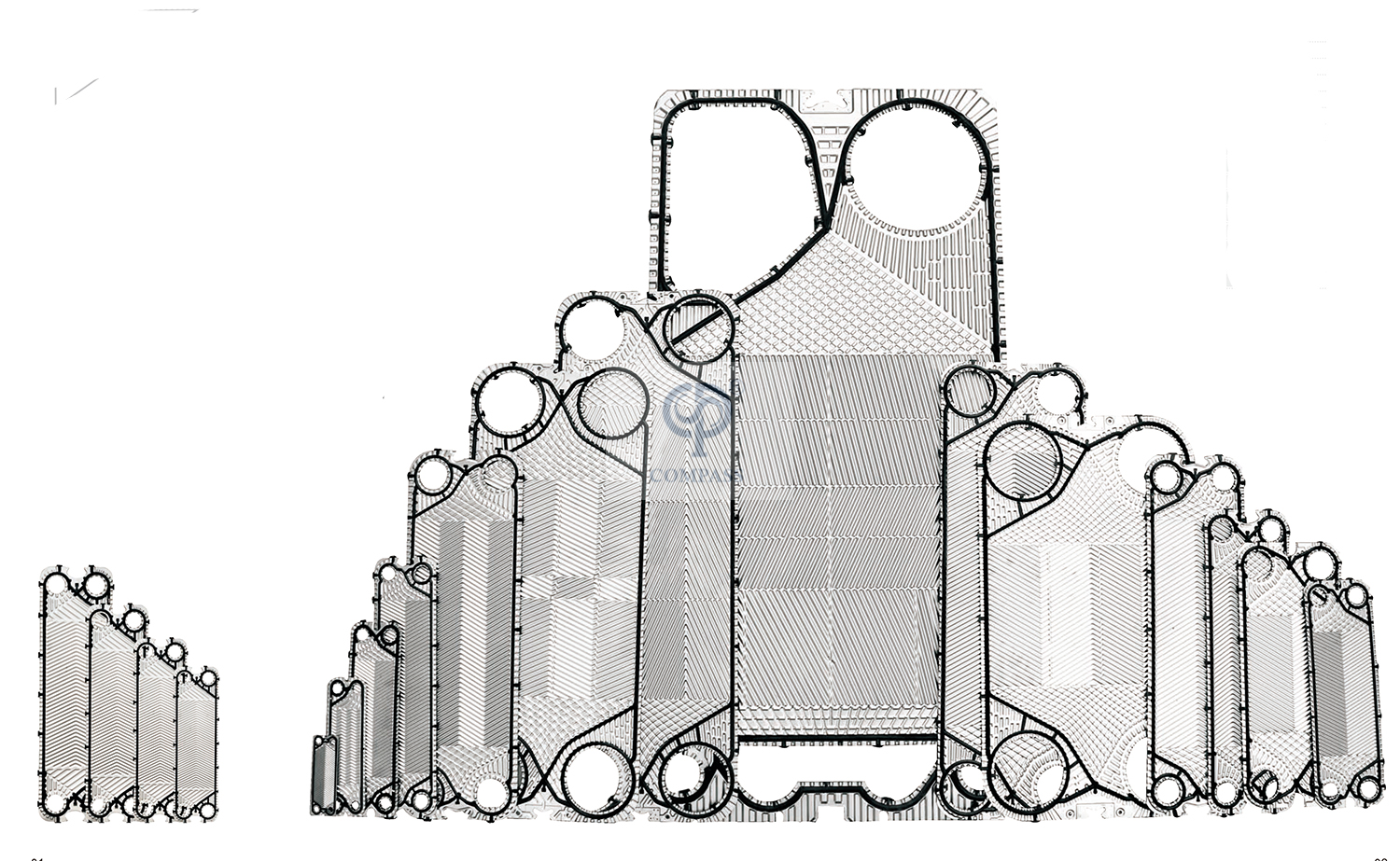

Material de la placa de transferencia de calor
1. Los materiales SS304 y SS316L son adecuados para condiciones corrosivas de medios ácidos y alcalinos, no aptos para iones de cloruro.
2. Titanio puro industrial: TÉ para sosa cáustica, producción de sal, congelación de agua de mar a baja temperatura y corrosión por iones de cloruro.
3. Acero inoxidable con contenido ultra bajo de carbono: 00Cr18Ni14Mo2Cu2 para solvente orgánico e intercristalino
y ocasiones de corrosión por iones de cloruro.
Ventajas & Característica
1. Fácil de quitar y limpiar
Los intercambiadores de calor de placas son fáciles de limpiar quitando los pernos de sujeción y deslizando hacia atrás la parte móvil del marco.Luego, el paquete de placas se puede inspeccionar, limpiar a presión o retirar para restaurarlo si es necesario.
2. Ampliable
Una característica muy importante del intercambiador de calor de placas es que es ampliable.Aumentar los requisitos de transferencia de calor significa simplemente agregar placas en lugar de comprar un nuevo intercambiador de calor, ahorrando tiempo y dinero.
3. Alta eficiencia
Debido a los patrones prensados en las placas y los espacios relativamente estrechos, se logra una turbulencia muy alta a una velocidad de fluido relativamente baja.Esto, combinado con el flujo contradireccional, da como resultado coeficientes de transferencia de calor muy altos.
4. Tamaño compacto
Como resultado de la alta eficiencia, se requiere menos área de transferencia de calor, lo que resulta en un intercambiador de calor mucho más pequeño que el que se necesitaría para el mismo trabajo utilizando otros tipos de intercambiadores de calor.Normalmente, un intercambiador de calor de placas requiere entre el 20 y el 40 % del espacio requerido por un intercambiador de calor de tubo y carcasa.
5. Temperatura de aproximación cercana
Las mismas características que dan al intercambiador de calor de placas su alta eficiencia también permiten alcanzar temperaturas cercanas, lo cual es particularmente importante en aplicaciones de recuperación y regeneración de calor.Es posible alcanzar temperaturas de 0,5°C.
Cómo realizar un pedido sobre el intercambiador de calor de placas
Qué ¿Producto utilizado para el intercambiador de calor de placas?como la leche
Qué ¿Temperatura de entrada de la leche?
¿Cuál es la temperatura de salida de la leche?
Qué capacidad para leche?
Qué ¿Temperatura de entrada del medio?
Qué medios de comunicación?Si el medio es agua, infórmenos también.
Qué capacidad para agua?
Qué ¿Temperatura de esterilización?
¿Cuál es la temperatura de enfriamiento o la temperatura de calentamiento?
