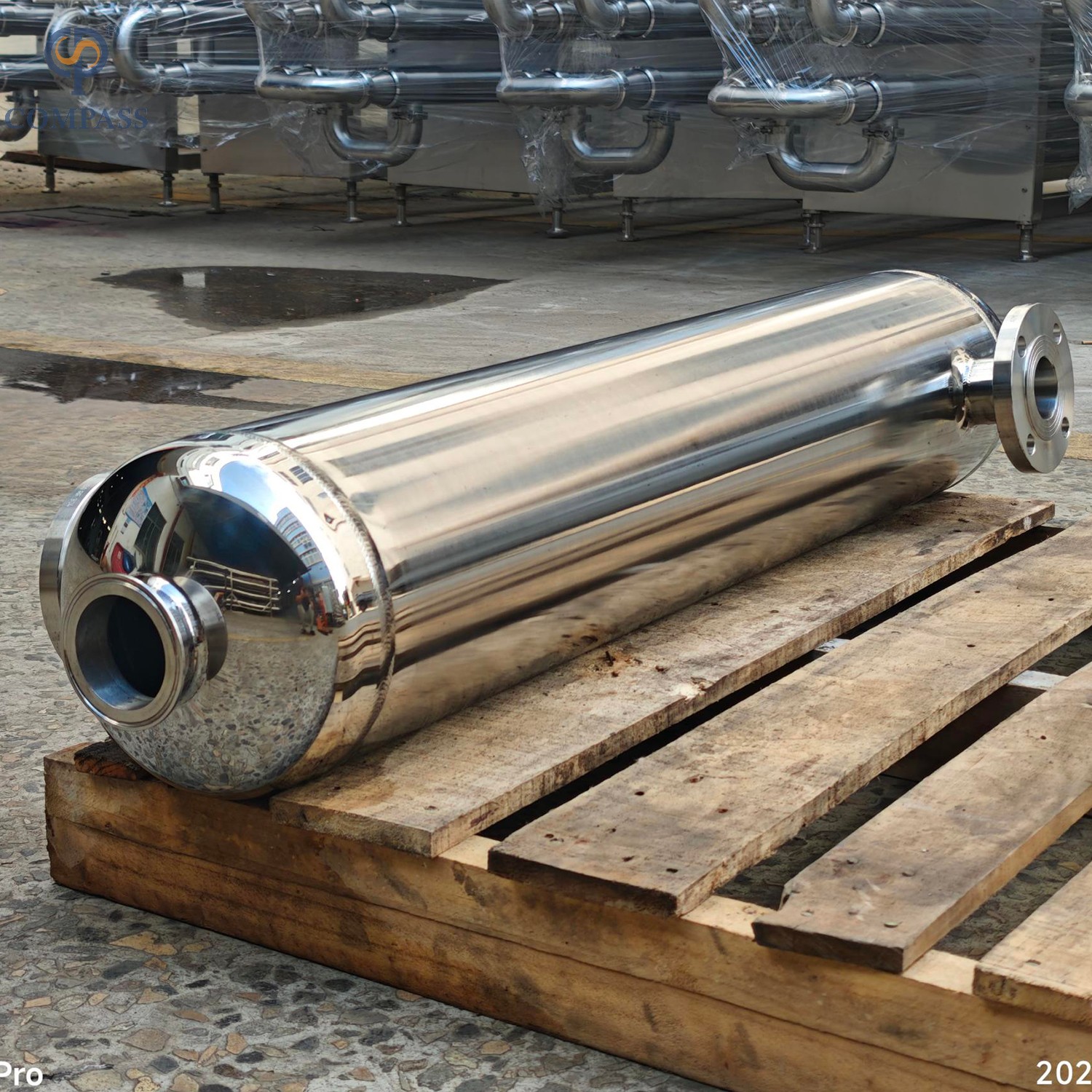

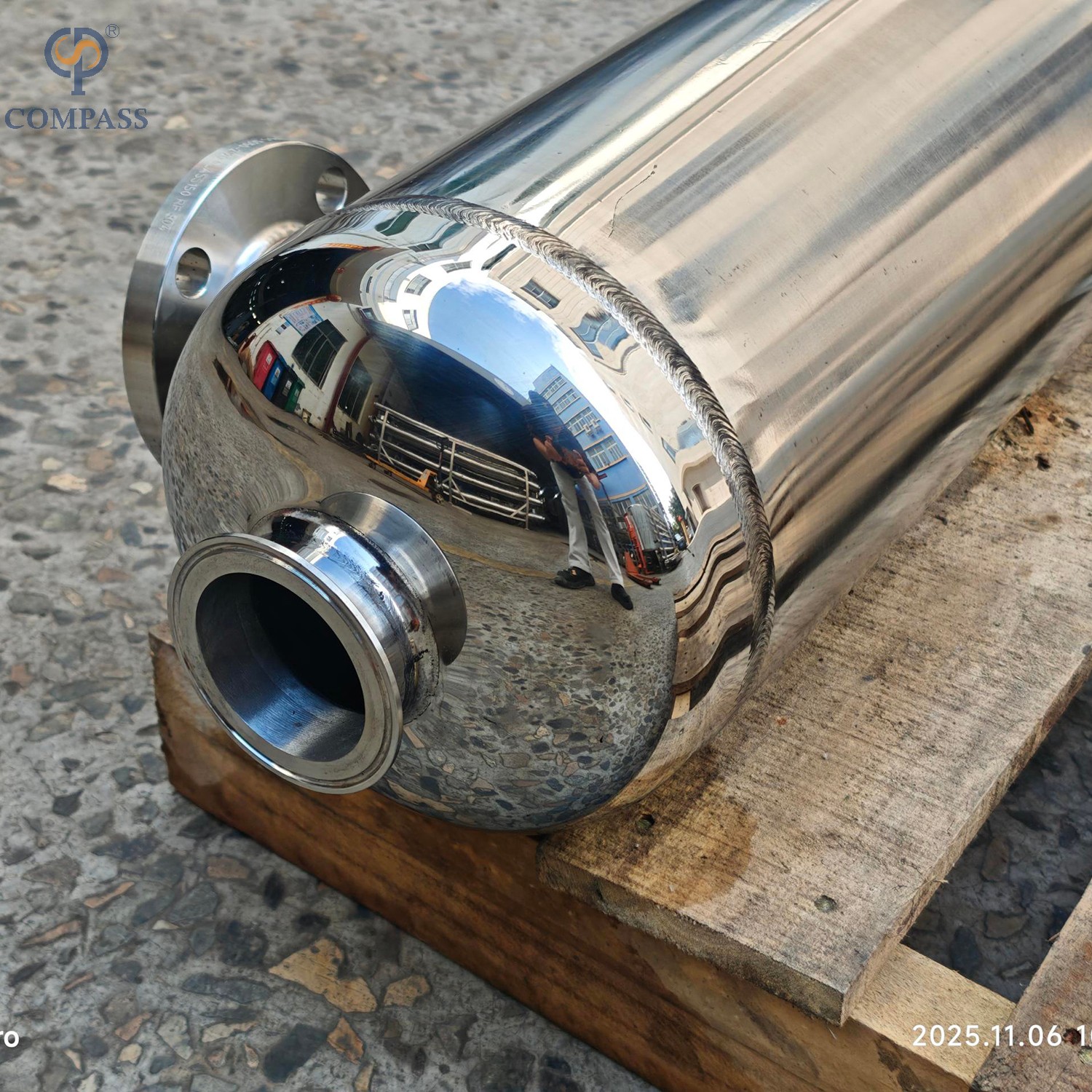

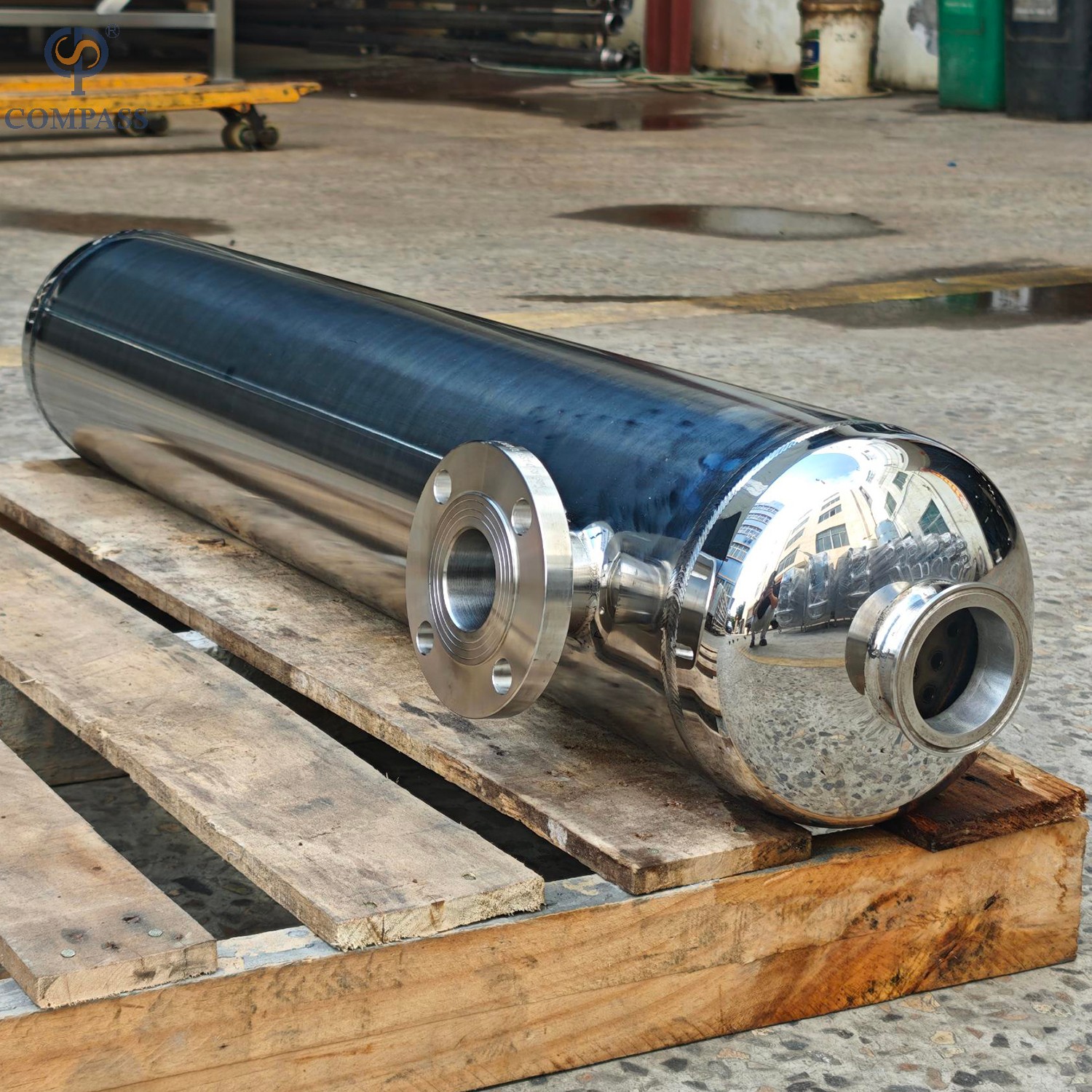

Intercambiador de calor de tubo en espiral de calidad alimentaria SS304

El intercambiador de calor de tubos sanitarios, diseñado para altos requisitos de limpieza, cumple con los altos requisitos de limpieza de la industria farmacéutica, generalmente se usa en enfriamiento de puntos de inyección de agua, integración modular, enfriamiento o calentamiento de procesos, etc. El intercambiador de calor de placas de tubos sanitarios se refiere a un intercambiador de calor de tubos y carcasa donde las placas de tubos en ambos extremos del haz de tubos están conectadas fijamente a la carcasa mediante soldadura. Después de soldar la placa del tubo y la carcasa, también se puede utilizar como brida y conectar a la brida de la caja de la tubería con pernos.

Principio de trabajo
El material fluye dentro del tubo, el medio frío y caliente fluye dentro de la carcasa, y el material y el medio frío y caliente realizan el intercambio de calor de alta eficiencia a través del haz de tubos de disposición compacta para cumplir con los requisitos tecnológicos de temperatura. Debido a que el intercambiador de calor adopta el diseño de placa de doble tubo/carcasa y tubo, se elimina por completo la contaminación cruzada bidireccional entre el material y el medio frío y caliente.

Modelo:
08T02001BA8
Marca del producto:
CPMPASS

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Parámetro principal

Producto	Intercambiador de calor de placas de tubos
Tipo de intercambiador de calor de placas de tubos	Intercambiador de calor de placas de doble tubo
	Intercambiador de calor de placas de un solo tubo
Piezas de contacto de material	SS304(1.4301)/SS316L (1.4404),SS2205, SS2507	Provisto de un informe de inspección de material
Material de piezas sin contacto	SS304 (1.4301)
Material de sellado	NBR, EPDM, Silicona, FKM. Todo el material cumple con FDA21CFR117.2600
Fluir	30-32000L
Área de transferencia de calor	0,05 m², 1,0 m², 1,5 m², 2,0 m², 2,5 m², 3,0 m²
Tamaño del tubo	6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm, 19 mm, 25 mm, etc.
Coeficiente de transferencia de calor	Agua - Agua : 1100~1400W/(m2 ºC)
	Agua -Vapor : 2300~5700W/(m2 ºC)

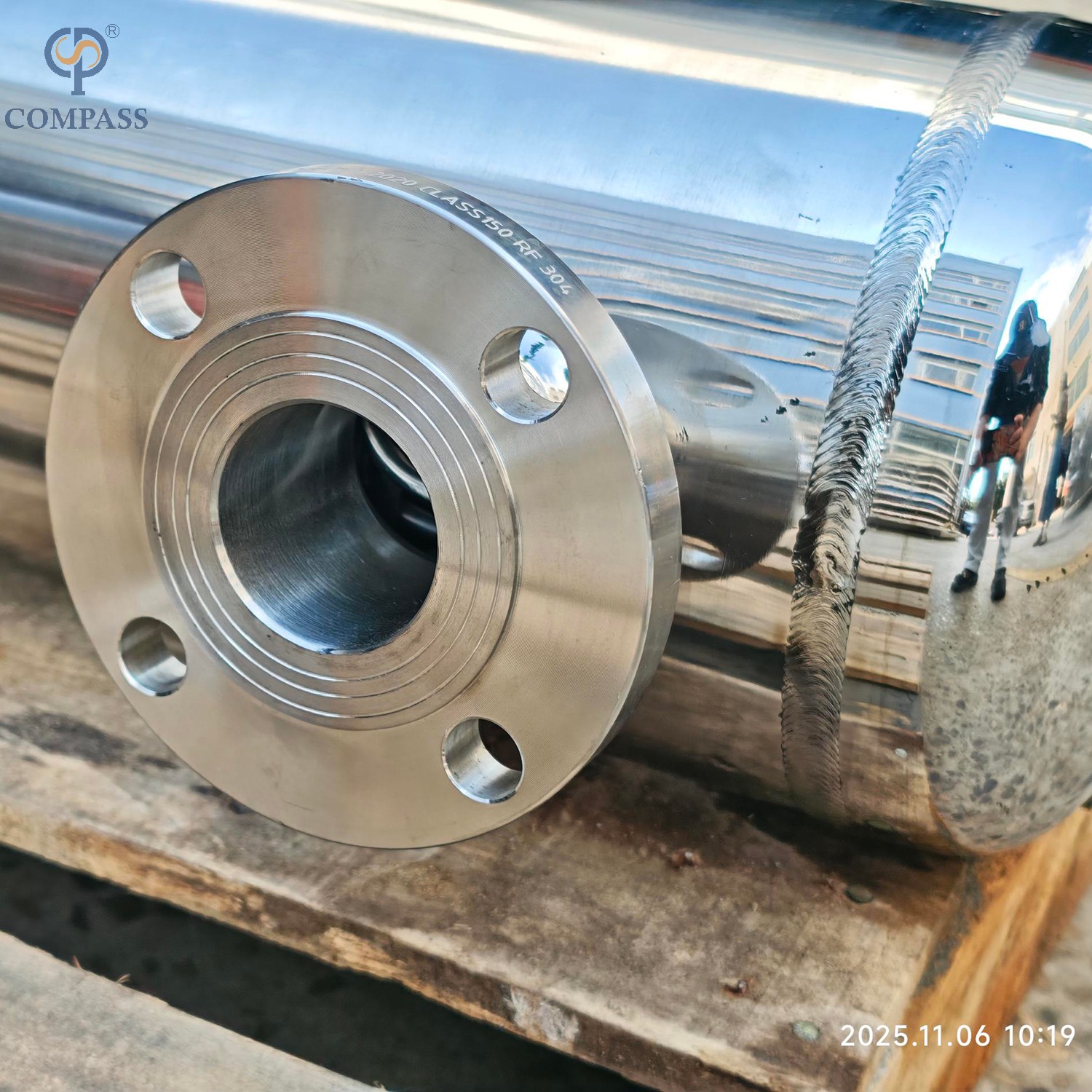

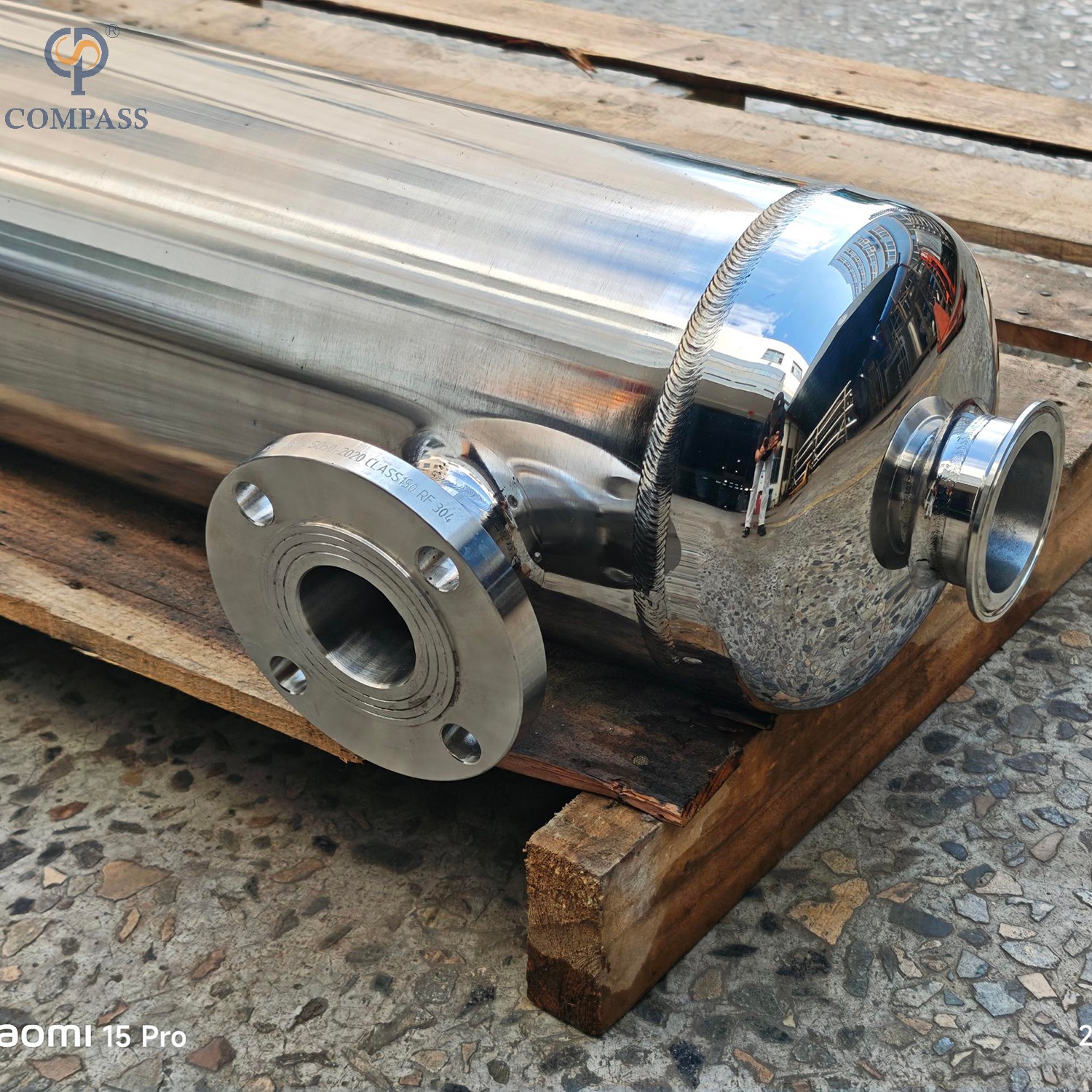

Conexión	Unión, rosca interna, triple abrazadera, brida
Máx. Presión	10bar (145psi)
Presión de trabajo	0-6bar (0-87psi)
Temperatura de diseño	14 ~ 392°F (-10ºC~+200ºC)
Acabado de superficie interna	Ra<0,5μm
Posición instalada	Verticales, Horizontales

Característica

Enfriamiento puntual para inyección de agua
2.Desinfección y esterilización SIP para sistema de inyección de agua
3.Enfriamiento puntual para agua purificada
4.Pasteurización del sistema de agua purificada
5.Calefacción para sistema purificado CIP
6.Enfriamiento por agua de alta pureza
7.Condensación y enfriamiento de vapor limpio 8.Enfriamiento y calentamiento de líquidos de alta pureza

Principios estructurales

En el lado de los tubos y el lado de la carcasa de un intercambiador de calor de placa de tubos fijos, fluyen fluidos a diferentes temperaturas y se completa el intercambio de calor. Cuando la diferencia de temperatura entre los dos fluidos es grande, generalmente se agrega un anillo de compensación (junta de expansión) en una posición adecuada en el lado de la carcasa para evitar tensiones por alta diferencia de temperatura. Cuando la expansión térmica del haz de carcasa y tubos es diferente, el anillo de compensación sufre una deformación elástica lenta para compensar la expansión térmica causada por la diferencia de temperatura.

Ventajas y características

1. Menos uso de piezas forjadas, bajo costo
2. Diseño simple, fácil de mantener
3. Sin fugas internas;
4. Adecuado para presiones y temperaturas más altas
5. Menor caída de presión
6. Fugas fáciles de encontrar
7. Menos propenso a incrustaciones

¿Cómo realizar el pedido?

1. ¿Cuál es el flujo de agua purificada?
2. ¿Cuál es la temperatura de entrada y salida del agua pura?
3. ¿Cuál es la temperatura de entrada y salida del vapor de calefacción?
4. ¿Cuál es el flujo para calentar vapor?
5. ¿Cuál es la presión del vapor de calefacción?
6. ¿Cuál es el tipo y tamaño de conexión?
