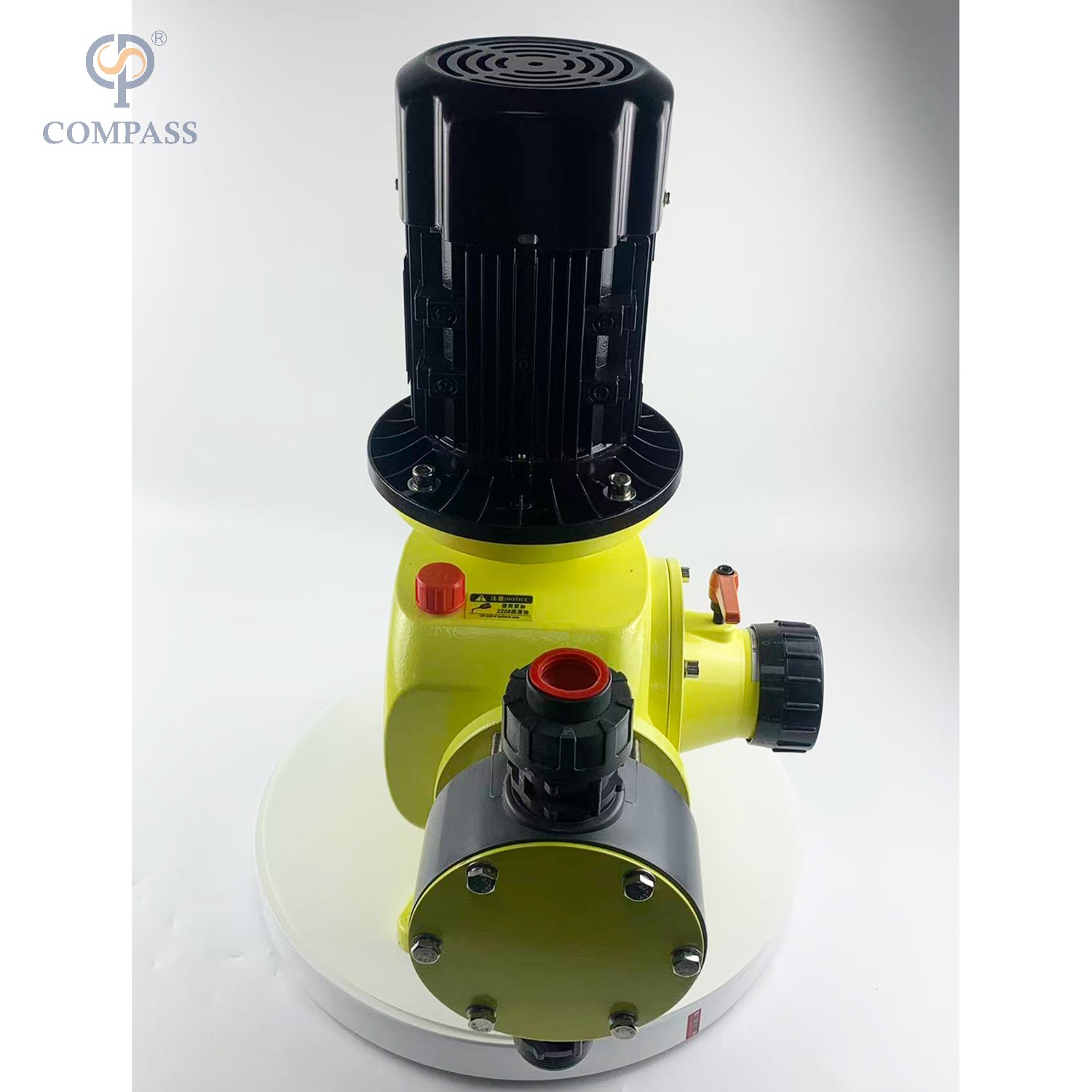

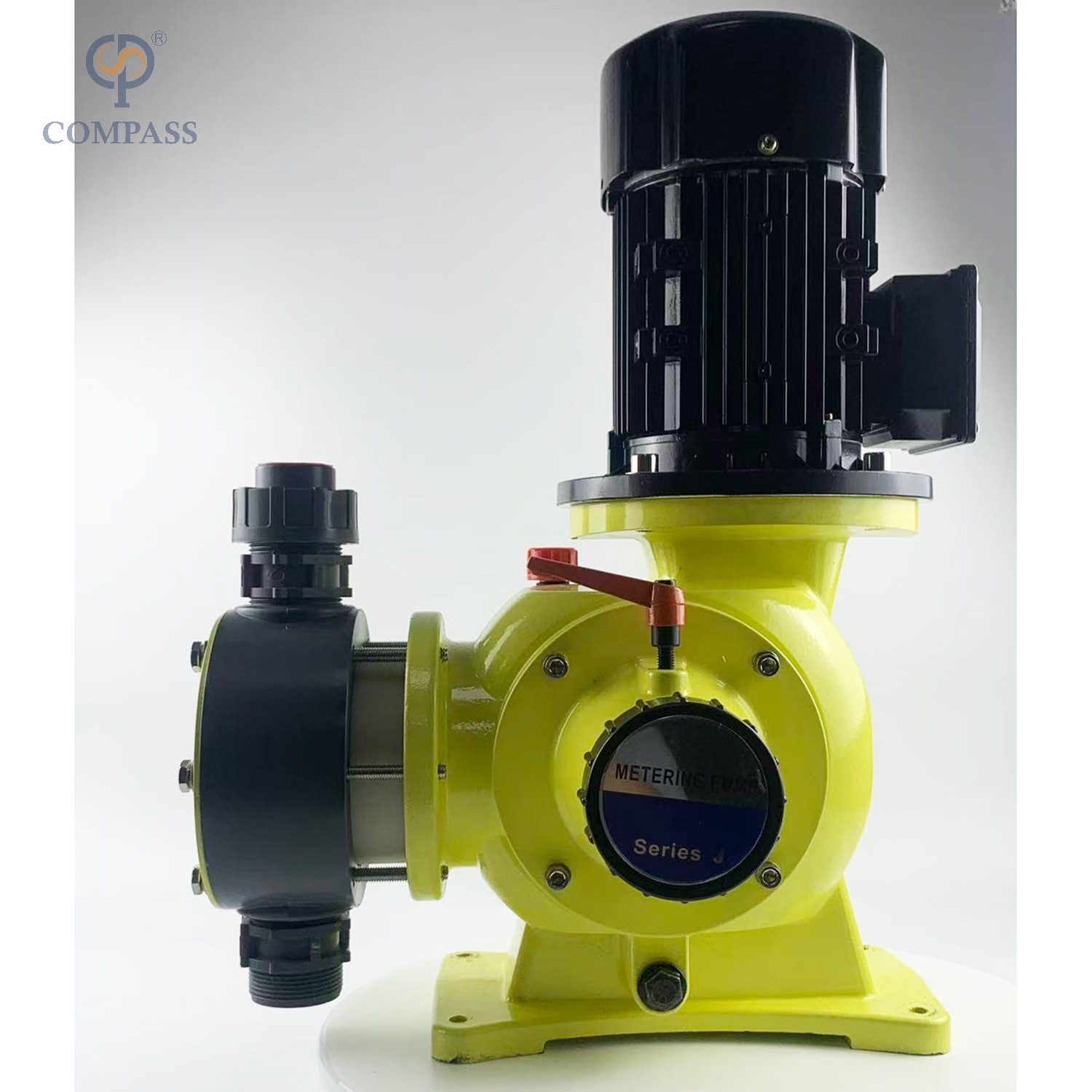

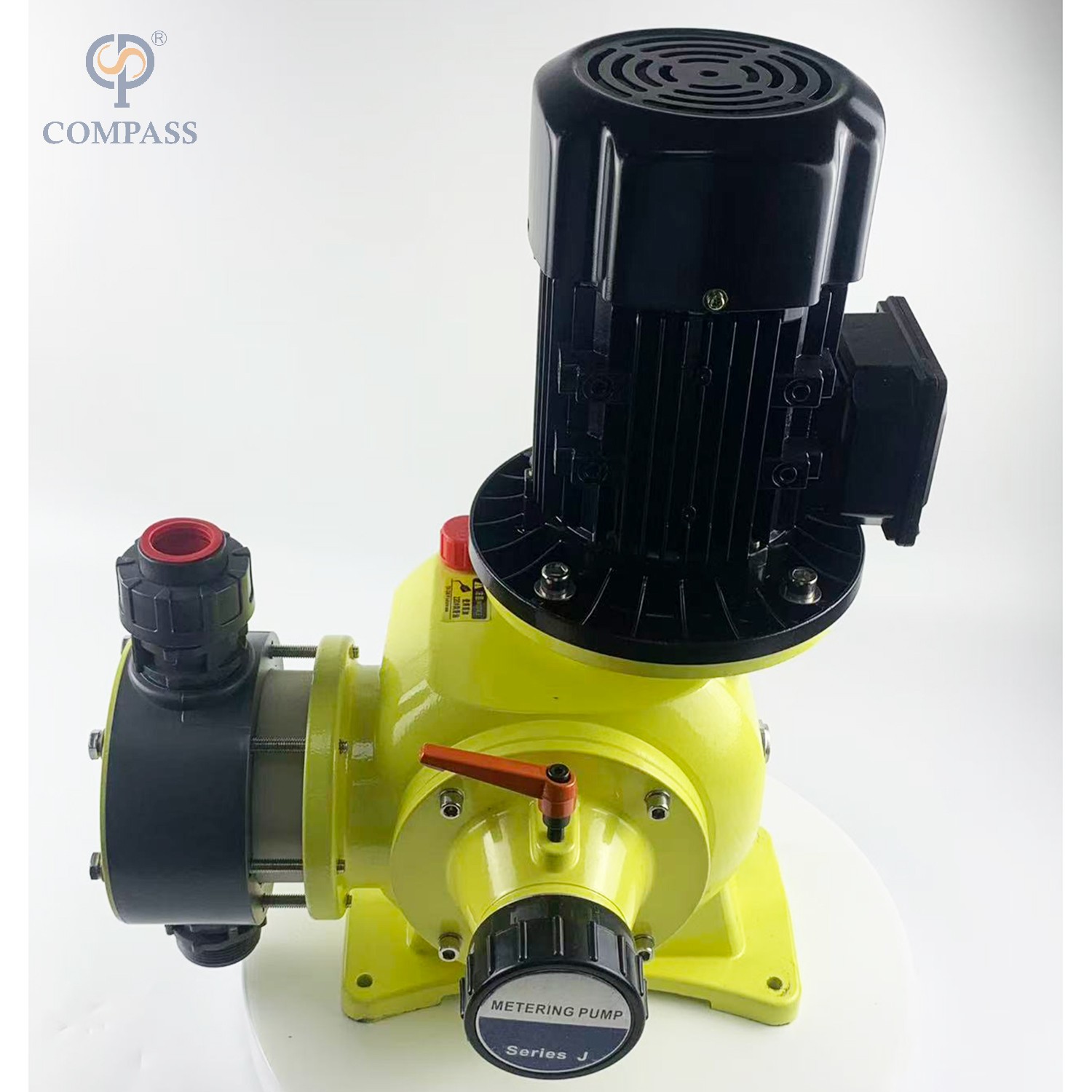

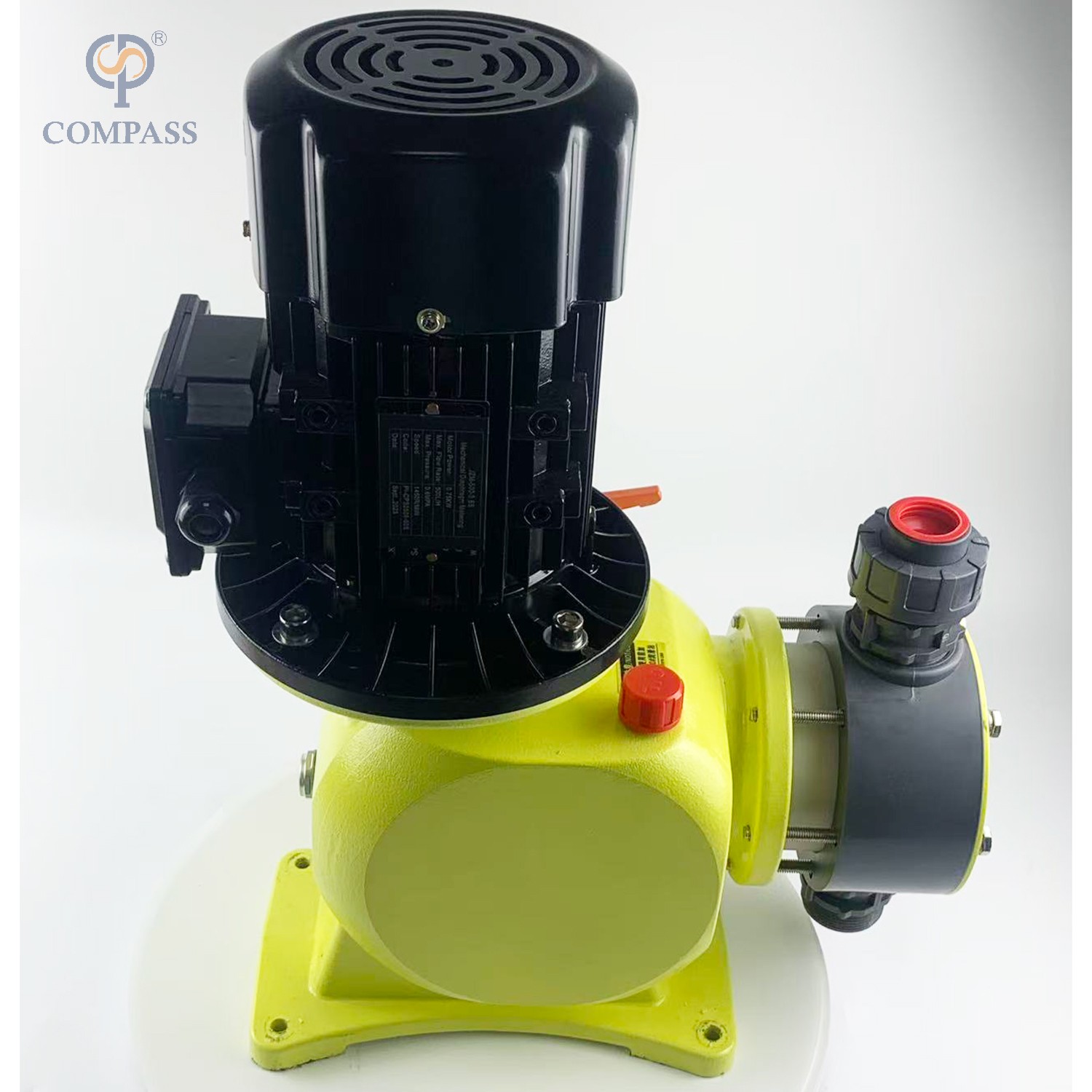

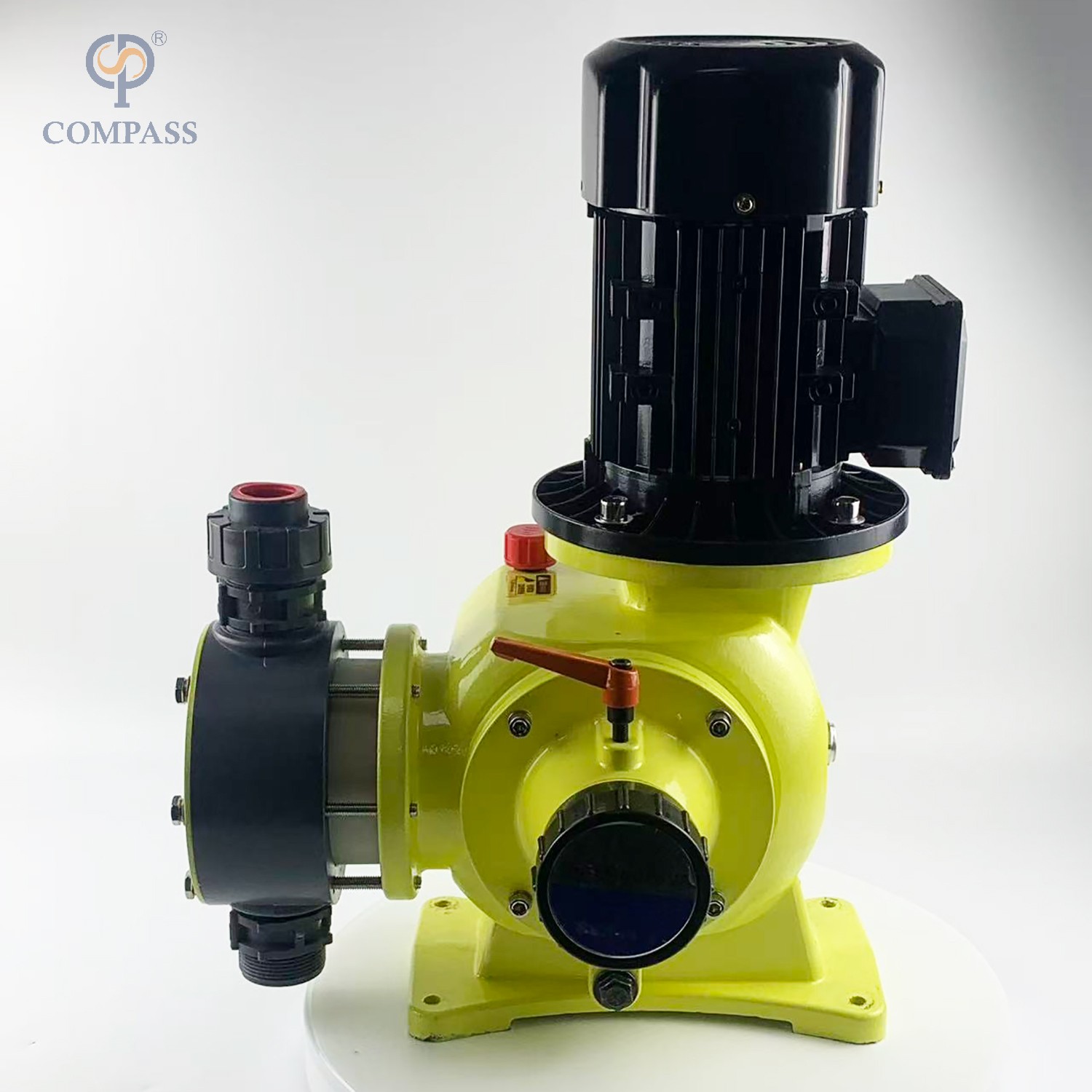

0.75kW 500L/H 1450RPM Bomba de medición de diafragma mecánico

La bomba de medición de diafragma mecánico es un tipo de bomba de desplazamiento positivo que impulsa un conjunto de mecanismos de enlace mecánico a través de un motor, lo que hace que el diafragma elástico se corresponda dentro de la cabeza de la bomba, lo que resulta en cambios de volumen, succión y empuje, y logrando una medición y entrega precisas y suministro de líquidos

Principios operativos

Su proceso de trabajo se puede descomponer en cuatro pasos simples:

Motor Drive: el motor comienza y convierte la rotación de alta velocidad en rotación de baja velocidad a través de mecanismos de reducción como engranajes de gusanos, gusanos o engranajes helicoidales.

Conversión de la biela de la cigüeñal: el eje giratorio de baja velocidad impulsa la manivela o la rueda excéntrica, convirtiendo el movimiento de rotación en el movimiento recíprocado lineal de la biela.

MOVIMIENTO DE DIFHRAGMO MOVIMIENTO: La biela empuja el diafragma para moverse hacia adelante y hacia atrás dentro de la cabeza de la bomba.

Carrera de succión (reversa): cuando la biela se retira el diafragma hacia atrás, la biela de conexión, el volumen de la cámara de la bomba aumenta y se genera un vacío en el interior. En este punto, la válvula unidireccional de salida está cerrada bajo la presión de la tubería, la válvula de entrada unidireccional se abre y el líquido se absorbe en la cámara de la bomba.

Carrera de descarga (hacia adelante): cuando el diafragma es empujado hacia adelante por la biela de conexión, el volumen de la cámara de la bomba disminuye y la presión interna aumenta. La válvula de entrada unidireccional está cerrada, la válvula unidireccional de salida se abre y el líquido se descarga con precisión fuera de la bomba.

Regulación de flujo: cambie la longitud de la carrera de la biela de conexión manual o automáticamente (eléctrico, neumático). Cuanto más largo sea la carrera, mayor será el desplazamiento del diafragma durante cada movimiento recíproco, y mayor será la velocidad de flujo de salida; Por el contrario, cuanto más pequeña es. La longitud de la carrera es la forma principal de ajustar la velocidad de flujo.

Modelo:
JZM-500-0.6S-0.75KW
Marca del producto:
COMPASS
Código De Producto:
8413509090

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Parámetro principal

Piezas de contacto de material	CLORURO DE POLIVINILO	Provisto de un informe de inspección de material
Material de piezas sin contacto	CLORURO DE POLIVINILO
Modelo	350/1-2000/0.3
Flujo máximo	2000L/H
3 potencia motor	0.75kW, 1.1kW, 1.5kw
Voltaje	110V, 220V, 380V, 440V
Presión	0.6MPA, 1.0MPA 0.7MPA, 0.4MPA
Semilla de bombeo	140min-1 180min-1
Tipo de hertz	Fase única, triple
Junta de sello	Silicona, EPDM, NBR, FPM y PTFE
Conexión disponible	Agua, unión, brida, accesorios roscados
Sello mecánico	Material de aleación
Tipo de sello mecánico	Doble sello mecánico
Tipo de impulsor	Impulsor semi-abierto
Accesorios utilizados para bombas	Válvula de mariposa manual, válvula de mariposa neumática, válvula de mariposa neumática auto
	Hopper de 60 ° 45L, 60 ° Hopper 65L
Temperatura	-20 ° C ~ 140 ° C

Introducción

Este dispositivo utiliza un diafragma flexible especialmente diseñado y procesado en lugar de un pistón para lograr un movimiento recíproco bajo la acción de un mecanismo de conducción, completando los procesos de succión y descarga. Debido al efecto de aislamiento del diafragma, la bomba de diafragma eléctrico realmente logra el aislamiento entre el fluido medido y el mecanismo de lubricación de conducción en términos de estructura. El diseño estructural de alta tecnología y la selección de nuevos materiales han mejorado enormemente la vida útil del diafragma. Junto con la excelente resistencia a la corrosión de los materiales compuestos, las bombas de medición de diafragma se han convertido en el tipo de bomba principal en aplicaciones de medición de fluidos.

Áreas de aplicación principales

Tratamiento de agua: adición precisa de coagulantes, coagulantes, desinfectantes (cloro, hipoclorito de sodio) y ácido-base (ajuste del pH).
Industria petroquímica: Agregar catalizadores, inhibidores, aditivos, pigmentos.
Industria eléctrica: tratamiento de agua de alimentación de calderas, agregando amoníaco, hidrazina, etc.
Alimentos y bebidas: agregando especias, pigmentos, conservantes y nutrientes.
Industria farmacéutica: proporción precisa y entrega de materias primas farmacéuticas.
Industria en papel: Agregar agentes de blanqueo, tintes, almidón.
Industria de protección del medio ambiente: adición de varios productos químicos en el tratamiento de aguas residuales.

Ventaja

1. Medición de alta precisión

2. Extremadamente alta seguridad

3. Amplia adaptabilidad a los medios

4. Capacidad de operación en seco

5. Tiene una buena capacidad de autoconación

Cómo pedir la bomba de medición de diafragma mecánico ?

1. ¿Cuáles son los productos utilizados para la bomba mezcladora?
2. ¿Qué es la calidad del material? Como SS304 y SS316L para opcional
3. ¿Cuál es el caudal para la bomba mezcladora, como 10000 litros por hora?
4. ¿Cuál es la potencia del motor, como 3.0kw?
5. ¿Qué es el voltaje y el hertz, como 380V, 50Hz, trifásico?
6. ¿Qué es la marca de motor?
7. ¿Qué es el final de la conexión? Tales como el tope, tri-clamp, enhebrado masculino, femenino roscado, unión, etc.
8. ¿Cuál es la temperatura de diseño y la temperatura de trabajo para la bomba?
