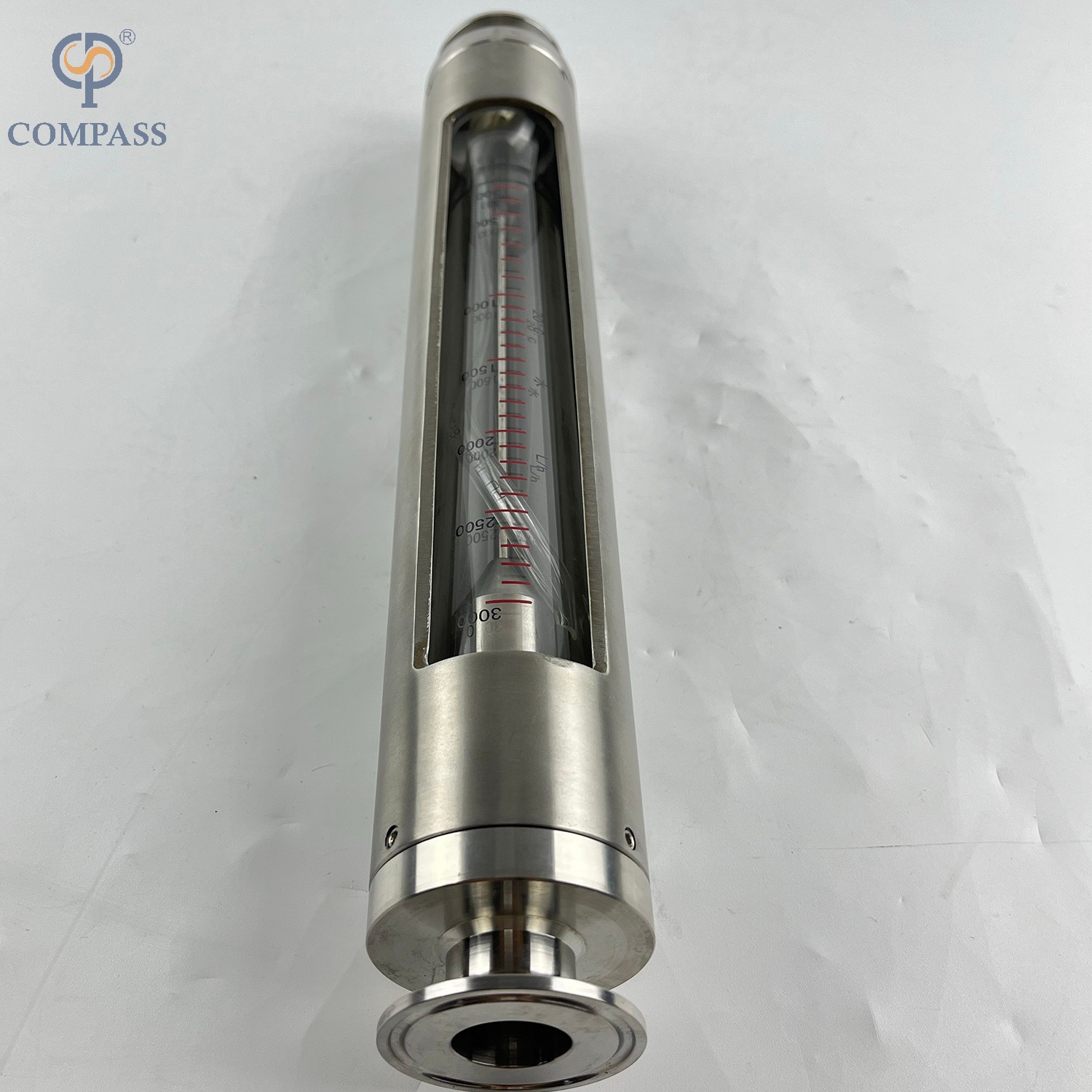

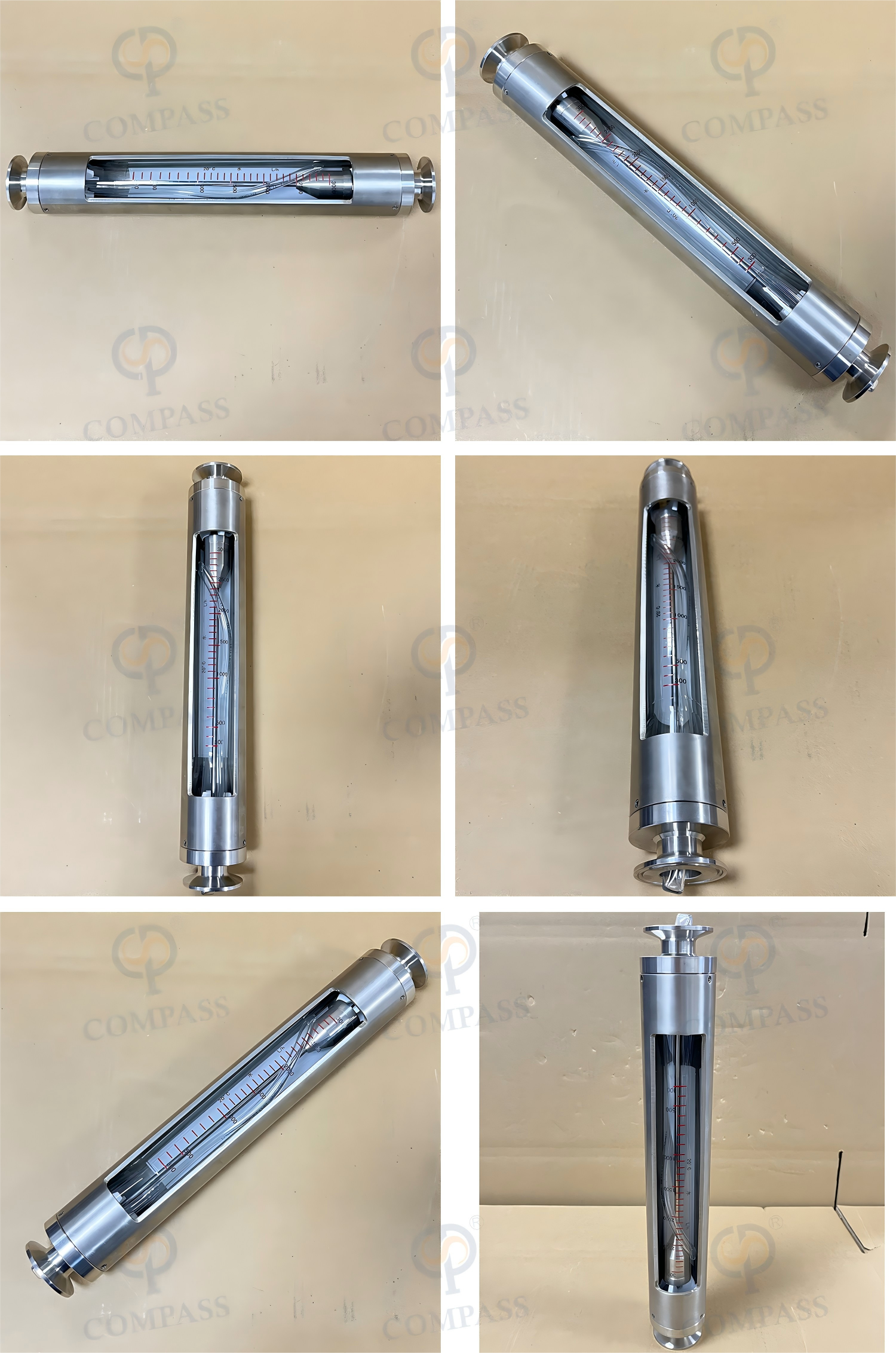

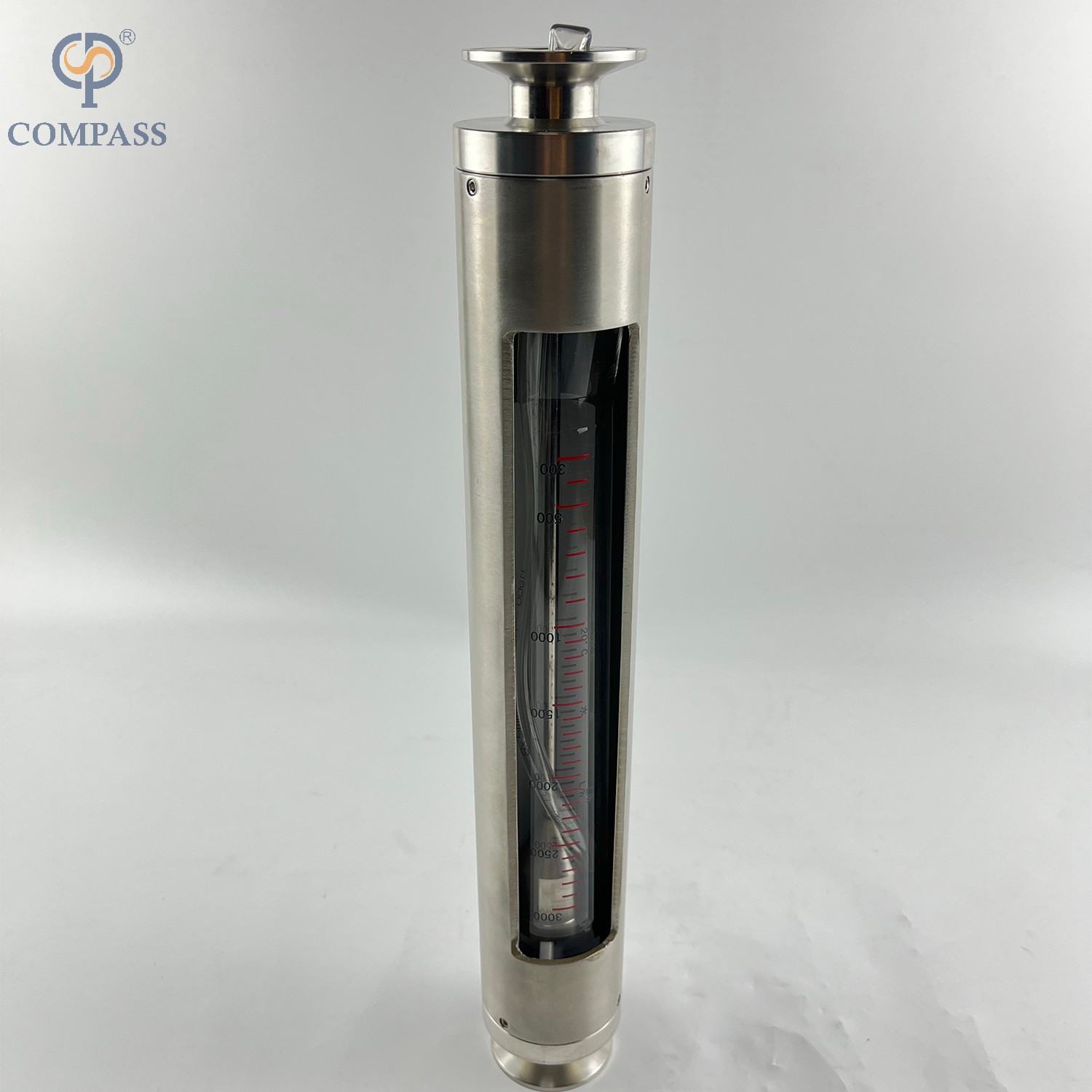

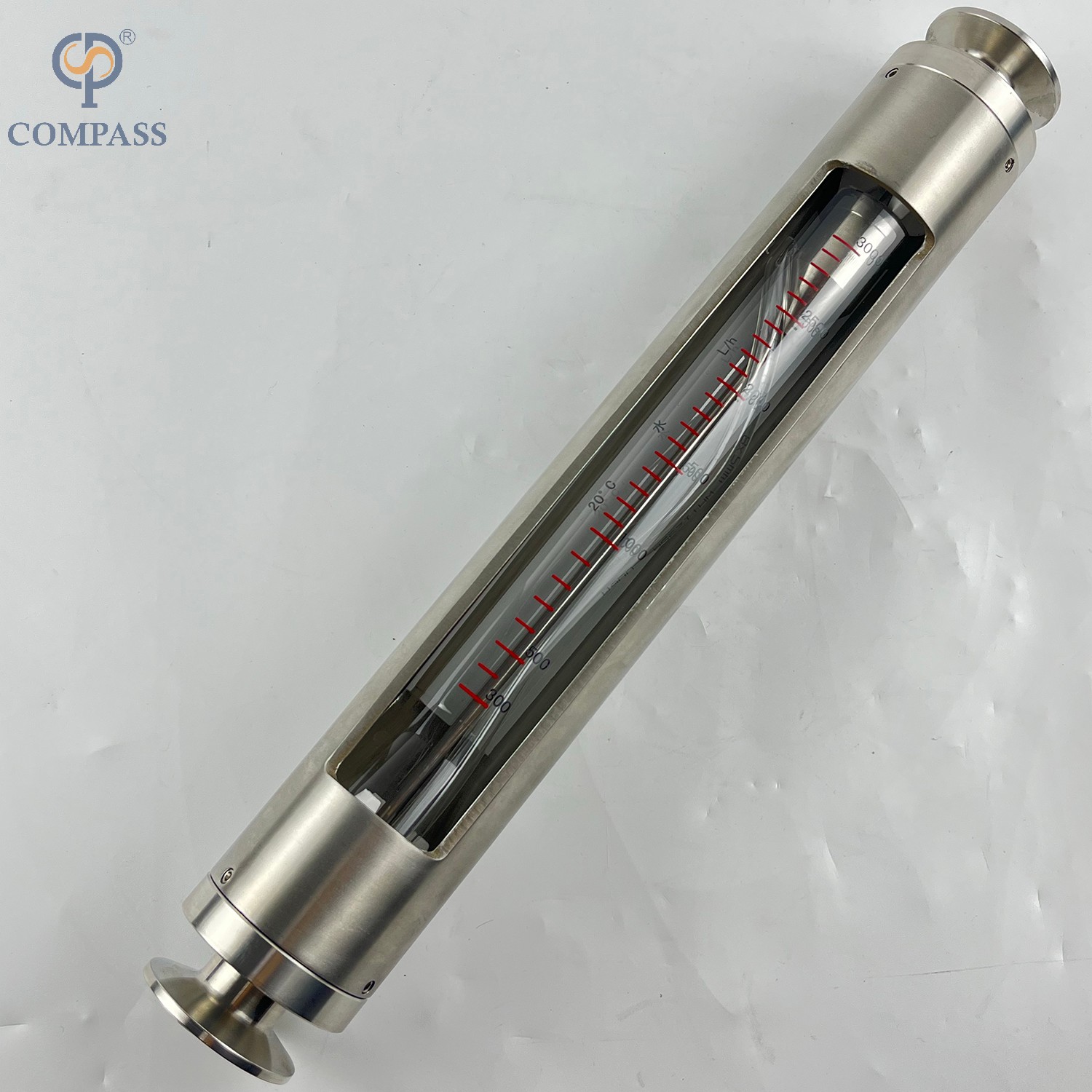

Medidor de flujo de rotor de vidrio sanitario SS316 Lzb-K30

El principal componente de medición de este dispositivo es un tubo de vidrio cónico instalado verticalmente, estrecho en la parte inferior y más ancho en la parte superior, junto con un flotador que puede moverse hacia arriba y hacia abajo en el interior. Cuando el fluido fluye hacia arriba a través del tubo de vidrio cónico, se genera una diferencia de presión entre la parte superior e inferior del flotador, lo que hace que el flotador se eleve bajo esta presión diferencial. Cuando la fuerza ascendente, la fuerza de flotación y la sustentación viscosa que actúan sobre el flotador igualan la fuerza gravitacional del flotador, el flotador alcanza una posición de equilibrio. Por lo tanto, existe una relación proporcional entre el caudal del fluido que pasa a través del caudalímetro de rotor de vidrio y la altura a la que se eleva el flotador, que corresponde al área de la sección transversal del caudalímetro. La altura de posición del flotador puede servir así como medida del caudal.

Modelo:
1'-TC50.5MM
Marca del producto:
2003ALZB-K301W02SB25

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Parámetro principal

Nombre del producto	Indicador de temperatura
Modelo	WSS, WSS-30/11,WSS-40/11,WSS-50/1
Longitud de inserción	50,8 mm
Conexión	Rosca y brida opcionales
diario	60/100/150 mm
Diámetro de la varilla	6MM
Tipo	Raxial (Conexión inferior) Axial (Conexión trasera) Universal
Temperatura	0~200ºC
Solicitud	medición de temperatura industrial

Principio estructural

El caudalímetro se compone principalmente de un tubo de vidrio cónico que se expande de abajo hacia arriba y un flotador que se mueve hacia arriba y hacia abajo con el caudal del fluido (Figura 3). Cuando el fluido fluye a través del tubo cónico de abajo hacia arriba, la elevación S generada por la energía cinética del fluido sobre el flotador y la flotabilidad A del fluido hacen que el flotador se eleve. Cuando la suma de la sustentación S y la flotabilidad A es igual al peso G del propio flotador, el flotador está en equilibrio y estable en una determinada posición de altura. La escala en el tubo cónico indica el valor del caudal del fluido.

Propósito

Los medidores de flujo de rotor de vidrio se utilizan principalmente en diversos departamentos como el químico, el petróleo, la industria ligera, la medicina, los fertilizantes, las fibras sintéticas, los alimentos, los tintes, la protección del medio ambiente y la investigación científica para medir el caudal de fluidos monofásicos no pulsantes (líquidos o gaseosos). El caudalímetro de rotor de vidrio resistente a la corrosión se utiliza principalmente para detectar el caudal de líquidos y medios gaseosos corrosivos, como ácidos fuertes, bases fuertes, oxidantes, ácidos oxidantes fuertes, disolventes orgánicos y otros medios líquidos o gaseosos corrosivos.

Características principales

Baja pérdida de presión
Rendimiento confiable
Estructura simple, fácil de instalar y usar
barato

¿Cómo ordenar?

1. ¿Cuál es el modelo?
2. ¿Cuál es el material, como SS304 o SS316L?
3. ¿Qué tamaño es de 1,5 'a 4 ' y de DN40 a DN100?
4. ¿Cuál es la combinación de cuerpos, como T11, T12, T21 o T22?
