La elección de la válvula de retención sanitaria adecuada comienza con las necesidades de su proceso, no con la válvula en sí. Los ingenieros deben analizar cuatro áreas principales: qué requiere la aplicación, si los materiales funcionan juntos, diseño y cumplimiento, e instalación y mantenimiento. Una elección incorrecta puede provocar contaminación, costosos tiempos de inactividad o normativas inadecuadas.
El plan es sencillo. Primero, verifique el flujo, la presión, la temperatura y las propiedades del medio. A continuación, elija acero inoxidable 316L y elastómeros aptos para uso alimentario. Luego decide entre tipos de bolas y de discos. Asegúrese de que cumpla con las normas 3-A, FDA y EHEDG. Finalmente, planifique el mantenimiento. En el procesamiento de alimentos, este enfoque cuidadoso protege la calidad del producto y mantiene las líneas en funcionamiento.
Conclusiones clave
Primero, piense en las necesidades de su proceso: flujo, presión, temperatura y tipo de medio.
Elija un diseño de válvula que sea fácil de limpiar y que cumpla con las normas 3-A, FDA y EHEDG.
Instale la válvula de la manera correcta y manténgala funcionando bien para evitar suciedad y paradas.
Utilice esta guía como lista de verificación para elegir la válvula correcta y mantener su sistema seguro.

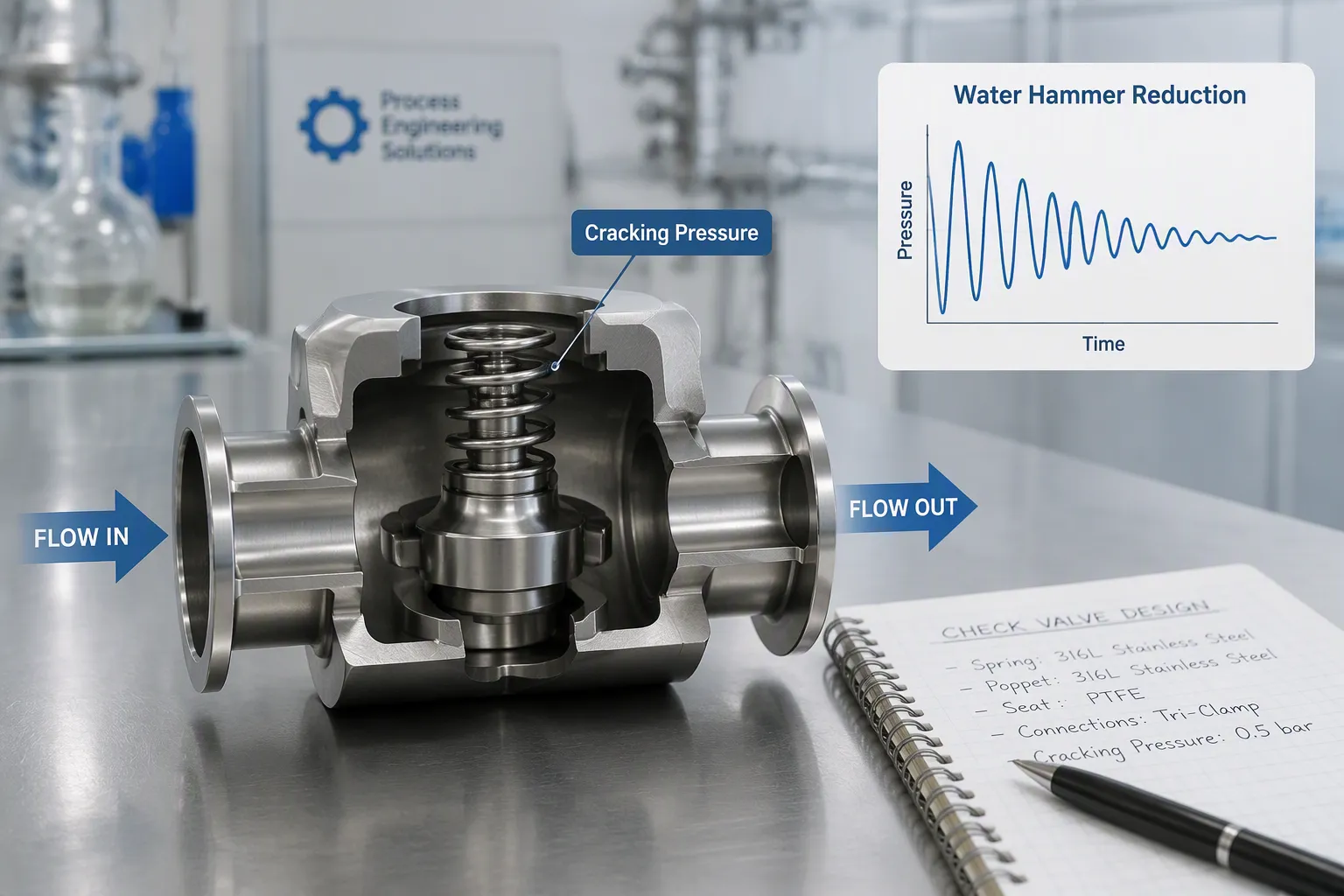

Definir los requisitos de la válvula de retención sanitaria
Los ingenieros deberían comenzar con el proceso, no con la válvula. Una válvula que funciona bien en una línea puede fallar en otra. Las condiciones de operación deciden qué válvula de retención sanitaria funcionará de manera confiable. Cuatro cosas son las más importantes: el caudal, la presión, la temperatura y el tipo de medio.
Flujo, presión y temperatura
Las características de flujo deciden si un diseño de bola o de disco se adapta a la aplicación. Las válvulas tipo bola funcionan bien en líneas de bajo flujo y baja presión. Las válvulas tipo disco manejan caudales más altos y trabajos de procesamiento sanitario más difíciles. Una combinación incorrecta provoca vibraciones, desgaste prematuro o sellado deficiente.
La presión diferencial hace que la válvula funcione. En un diseño cargado por resorte, la presión hacia adelante debe superar la fuerza del resorte establecida (presión de apertura) más cualquier carga estática. Una vez que se alcanza este punto, el resorte se comprime, el asiento se levanta de su asiento y comienza el flujo. Cuando el flujo directo cae o se invierte, la presión a través de la válvula cae. El resorte comprimido libera la energía almacenada para empujar el obturador rápida y firmemente hacia el asiento antes de que pueda ocurrir un flujo inverso.
Tipo de válvula
Comportamiento de la presión de agrietamiento
Implicación de confiabilidad
Válvula de retención oscilante
Menor presión de apertura; depende principalmente del peso del disco para permanecer cerrado
Menos adecuado para sistemas de ciclo rápido o de baja presión
válvula de retención de resorte
Requiere suficiente presión para superar la tensión del resorte.
En los sistemas accionados por bombas, la presión de apertura contribuye a un comportamiento de cierre más confiable
Las válvulas de retención con resorte se cierran más rápido debido a la fuerza mecánica del resorte. Si el sistema realiza ciclos rápidos o se apaga la bomba, un cierre más rápido reduce el riesgo de descarga eléctrica.
La mayor ventaja del cierre asistido por resorte es la limitación del golpe de ariete. Dado que la válvula se cierra casi de inmediato cuando cae el flujo, el flujo inverso dura mucho menos tiempo. La velocidad del fluido en el cierre también es limitada, lo que corta la onda de presión que se produce cuando el flujo se detiene repentinamente. Su elección debe coincidir con el rango de presión operativa del sistema, principalmente en sistemas alimentados por gravedad o de muy baja presión.
La temperatura afecta tanto al cuerpo de la válvula como a sus sellos. Los procesos en caliente en las líneas de producción de lácteos y de medicamentos necesitan materiales que resistan el daño por calor. Los ingenieros deben comprobar que el rango de temperatura nominal de la válvula cubra todo el proceso, incluidos los ciclos de limpieza in situ y de vapor in situ.
Propiedades de los medios y ciclos de limpieza
El propio fluido del proceso determina la elección del material. Los productos corrosivos, los lodos espesos y las suspensiones arenosas necesitan diferentes combinaciones de elastómero y metal. Las plantas de procesamiento de alimentos y bebidas también deben pensar en agentes de limpieza y métodos de esterilización.
EPDM (curado con peróxido) se adapta al contacto CIP/SIP diario con cáusticos, ácidos y vapor. En estas condiciones, suele sustituirse cada 1 o 2 años. En ciclos de autoclave, EPDM dura más de 1000 ciclos. EPDM también maneja más de 200 ciclos en condiciones SIP diarias a 121–134 °C, 2–3 bar y 30+ minutos. El FKM se descompone lentamente en agua y no se recomienda para el servicio de vapor. No existe un calendario de sustitución establecido para el FKM en usos de vapor.
La resistencia a la corrosión sigue siendo clave para las piezas mojadas por el producto. El elastómero elegido debe resistir la hinchazón, el endurecimiento y el agrietamiento ante todos los productos químicos de limpieza y las temperaturas que enfrenta el sistema.
Seleccione materiales compatibles
Grados de acero inoxidable
Las piezas mojadas por el producto en una válvula de retención sanitaria necesitan acero inoxidable 316L. Este grado con bajo contenido de carbono combate las picaduras de cloruro mucho mejor que el 304. El equivalente de resistencia a las picaduras (PRE) muestra por qué: el 316L generalmente obtiene una puntuación de 23 a 30 en todas las series, mientras que el 304 se ubica entre 18 y 22. Esa brecha cuenta en las plantas de procesamiento de químicos, donde los blanqueadores y los químicos CIP dañan las aleaciones más débiles.
Ambiente
304
316L
Grado recomendado
Limpiadores a base de cloro (lejía, CIP)
Pobre
Aceptable
316L
Niebla salina/costera al aire libre
Marginal
Bien
316L
Fluidos corporales, soluciones salinas.
Pobre
Bien
316L
El 304 puede oxidarse en ambientes con cloruro: agua salada, sudor, lejía e incluso agua del grifo en zonas costeras. Utilice 316L siempre que sea posible el contacto con cloruros.
La pasivación hace que el 316L sea aún más fuerte. El proceso acumula cromo en la superficie, elevando la relación Cr:Fe por encima de 3:1 en los 10 nanómetros más externos. El hierro libre se disuelve y el molibdeno se une a la película pasiva. Esta capa autorreparable se vuelve a formar después de pequeños daños, manteniendo la resistencia a la corrosión durante años de servicio. El 316L electropulido y pasivado alcanza una rugosidad superficial (Ra) inferior a 0,2 μm, lo que limita la adhesión bacteriana. Para el procesamiento general de alimentos, un pulido mecánico con Ra ≤ 0,8 μm es sanitario. Las líneas de productos lácteos y bebidas suelen solicitar Ra ≤ 0,5 μm, mientras que las farmacéuticas y de bioprocesamiento necesitan Ra ≤ 0,38 μm según ASME BPE SF1.
Selección de elastómero
El material de sellado debe ajustarse a la rutina de limpieza. El EPDM tiene contacto CIP/SIP diario con cáusticos, ácidos y vapor, lo que generalmente dura entre 1 y 2 años antes de ser reemplazado. La silicona proporciona una resistencia a la tracción de 5 a 10 MPa y un alargamiento de rotura de 200 a 800 % según ASTM D412, con cumplimiento de FDA 21 CFR §177.2600. El EPDM alcanza una resistencia a la tracción de 7 a 21 MPa y un alargamiento de 300 a 600%. Ambos funcionan para servicios de calidad alimentaria, aunque el EPDM supera a la silicona en exposición al vapor y a sustancias cáusticas.
Los sellos encapsulados en PTFE amplían la compatibilidad química con ácidos minerales fuertes, disolventes orgánicos y cáusticos concentrados. La encapsulación FEP soporta -60°C a +205°C; El PFA alcanza los +260°C. Estas opciones se adaptan a aplicaciones asépticas y de alta pureza donde los elastómeros estándar se descomponen.

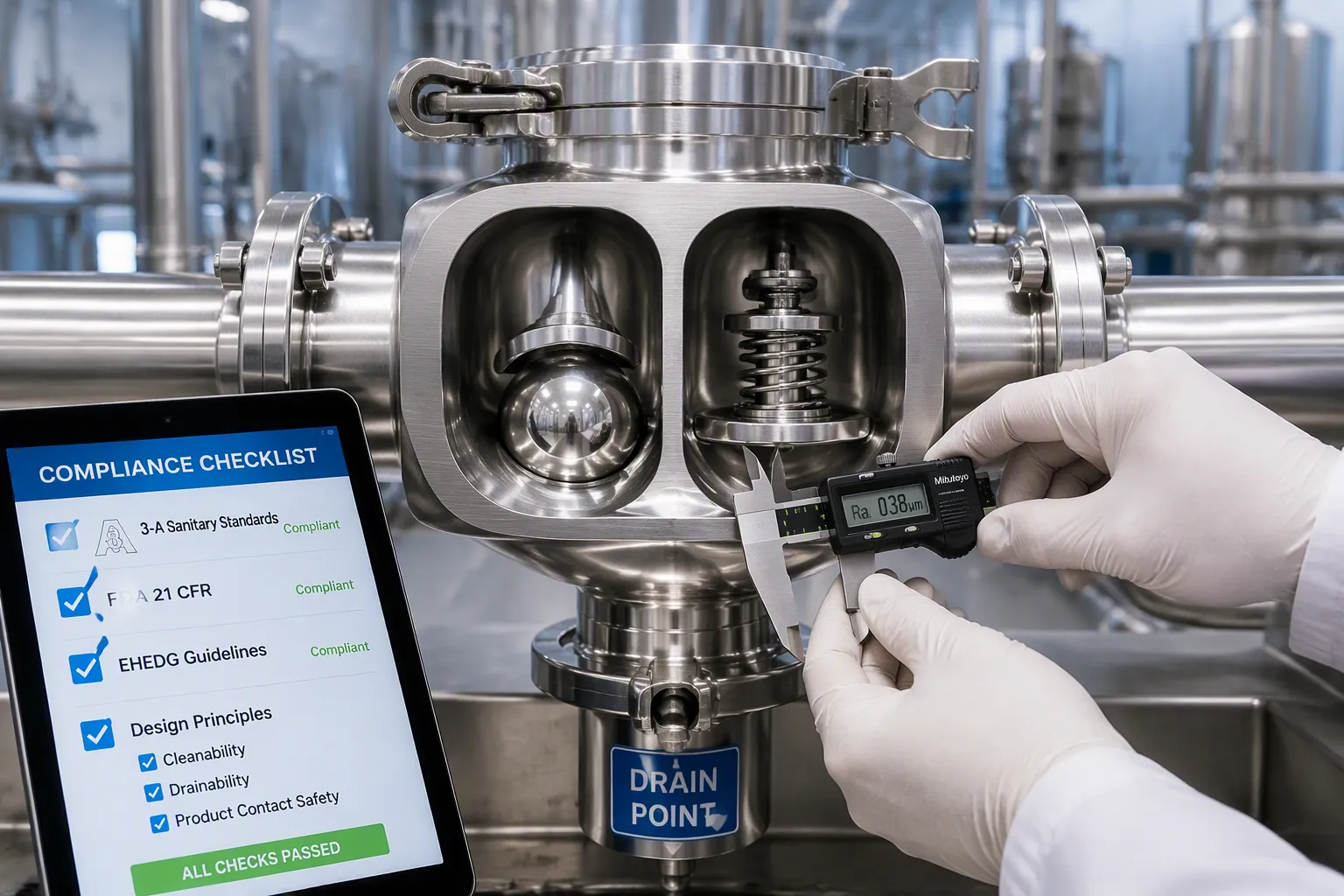

Diseño para aplicaciones de procesamiento sanitario
Tipo de válvula y facilidad de limpieza
Los diseños de bolas y discos son diferentes en cómo manejan el flujo de fluido y en lo fáciles que son de limpiar. Una válvula de retención de bola utiliza una bola redonda que se asienta contra una superficie en forma de cono. La bola se mueve libremente, por lo que funciona bien en líneas de bajo flujo y productos espesos. Una válvula de retención de disco utiliza un disco con bisagras o con resorte. Este diseño maneja caudales más altos y genera menos turbulencias. La capacidad de limpieza también es diferente. La forma sencilla de la bola deja pocos espacios pequeños, lo que ayuda a que drene. El diseño del disco puede atrapar el producto cerca de la bisagra o el resorte, por lo que los ingenieros deben verificar cuidadosamente la forma interior. Ambos tipos de válvulas de retención aparecen en aplicaciones de procesamiento sanitario, pero la elección incorrecta provoca que el producto se atasque.
Las conexiones de los extremos y la forma interior deciden si la válvula admite limpieza in situ (CIP) y vapor in situ (SIP). Las conexiones Tri-clamp y DIN hacen uniones suaves sin espacios. Los extremos soldados eliminan completamente las juntas. Las superficies interiores no deben tener patas muertas y deben inclinarse hacia el desagüe. Una válvula con cuerpo plano puede retener líquido después de la limpieza. Una posición vertical con un punto de drenaje inferior permite que el líquido escape completamente. Los ingenieros deben verificar la capacidad de drenaje durante las pruebas de aceptación en fábrica. Una válvula que se puede limpiar también necesita un acabado superficial que impida que las bacterias se peguen. Las superficies de contacto con el producto normalmente deben establecerse en Ra ≤ 0,8 µm.
Reunión 3-A, FDA y EHEDG
Las reglas distinguen una válvula de retención sanitaria de una válvula industrial estándar. Tres estándares son los más importantes: 3-A, FDA y EHEDG.
FDA 21 CFR 177.2600 cubre artículos de caucho destinados a uso repetido. Cubre asientos de sellos de elastómero en todo tipo de válvula sanitaria. La regla enumera los elastómeros base, los aceleradores y los aditivos permitidos. Los materiales aprobados incluyen silicona, PTFE, Buna y EPDM. Los productos de caucho deben limpiarse bien antes del primer uso. Se aplican límites de extracción: para alimentos grasos, los extraíbles deben permanecer por debajo de 20 mg por pulgada cuadrada después de 7 horas de reflujo de hexano. Para los alimentos a base de agua, el límite es 175 mg por pulgada cuadrada después de 7 horas de reflujo de agua. Aunque las válvulas de retención no reciben un nombre directo, se incluyen en todos los tipos de válvulas sanitarias porque tienen asientos de sellado de elastómero.
La certificación EHEDG es específica de la configuración y del puesto. El certificado se aplica únicamente a los tamaños, materiales de sellado y configuraciones exactos probados.
La certificación EHEDG no sustituye a la validación CIP. Demuestra capacidad de limpieza en condiciones de prueba estándar.
Las condiciones de instalación importan. Los tramos muertos, las pendientes incorrectas o las zonas de difícil acceso pueden frustrar el diseño higiénico certificado.
Los compradores deben solicitar el certificado real, no sólo un logotipo. Confirme el número del certificado, la fecha de emisión y la fecha de vencimiento.
Aspecto de la documentación
Autorización de símbolo 3-A
Certificación EHEDG tipo EL
documento primario
Símbolo 3-A activo Número de autorización y listado del directorio público
Certificado EHEDG PDF y listado público de equipos certificados
Método de verificación
Busque en la base de datos pública de certificados 3-A por empresa, tipo de equipo o número de autorización
Navegue por la lista de equipos certificados por EHEDG, filtre por empresa o tipo de producto, abra el PDF del certificado
Qué presentar ante PO
Listado guardado con fechas de renovación.
Certificado PDF presentado con documentos de orden de compra
Se deberían exigir certificados de materiales para acero inoxidable y elastómeros. Se deben anotar los procedimientos de soldadura y los registros de inspección. La validación CIP o SIP debe planificarse con antelación. La configuración comprada debe coincidir con la configuración certificada, incluidos tamaños, materiales y grados de sello.
Planificar instalación y mantenimiento
La instalación correcta y el mantenimiento regular deciden si una válvula de retención sanitaria brinda un servicio limpio y confiable. Una mala colocación o controles saltados dañan incluso el mejor diseño higiénico.
Mejores prácticas de instalación
El cuerpo de la válvula debe estar alineado con la tubería para evitar puntos de tensión. Monte la válvula verticalmente con el puerto de drenaje en el punto más bajo. Luego, la gravedad elimina el líquido sobrante después de los ciclos CIP. Las conexiones finales necesitan una alineación correcta de la junta. Las juntas de triple abrazadera necesitan un ajuste uniforme de la abrazadera para detener los microespacios. Los extremos soldados eliminan las juntas, pero requieren soldadura especializada. Las piernas muertas atrapan productos y bacterias. Cada tramo de tubería recta que conduce a la válvula debe inclinarse hacia el drenaje. Los fabricantes enumeran longitudes mínimas de tubería recta antes y después de la válvula.
Los procesos que necesitan condiciones muy limpias se benefician de los diseños sin resortes. Las válvulas de retención estándar con discos o bolas dependen del contacto de metal con metal contra el asiento. Este contacto mecánico constante provoca un desgaste lento con el tiempo. Los trozos de metal que se forman amenazan la esterilidad en la fabricación de medicamentos inyectables. Las válvulas tradicionales con piezas móviles añaden puntos de contaminación. Necesitan una limpieza o reemplazo frecuente para cumplir con las normas. Las alternativas sin desgaste eliminan las piezas móviles y eliminan este riesgo. Simplifican los pasos de esterilización.
Mantenimiento e inspección
Los controles periódicos detectan el desgaste antes de que perjudique la calidad del producto. Los técnicos deben examinar las válvulas de retención de disco en busca de rayones en la superficie del asiento. Las piezas de metal de los asientos desgastados van directamente al flujo de producto. En la fabricación de medicamentos, esta contaminación por partículas amenaza la esterilidad. Los diseños con resorte también necesitan controles de tensión del resorte. Un resorte débil frena el cierre y deja que el flujo retroceda. La frecuencia con la que se deben realizar las comprobaciones depende de los ciclos operativos. Las líneas de alto ciclo necesitan controles mensuales. Las líneas de bajo ciclo pueden esperar controles trimestrales.
Los diseños sin resortes eliminan posibles fuentes de creación de partículas.
Los sellos de elastómero se rompen con el tiempo. El EPDM curado con peróxido se reemplaza cada uno o dos años bajo CIP/SIP diario. Es necesario comprobar que la silicona no se endurezca o se agriete después de repetidos ciclos de vapor. Los registros de inspección deben incluir lecturas de rugosidad de la superficie. Los valores de Ra superiores a 0,8 μm indican riesgo de adhesión bacteriana. Documentar cada evento de mantenimiento ayuda con las auditorías regulatorias. Las certificaciones 3-A y EHEDG requieren registros de inspección y limpieza rastreables. Un cronograma de reemplazo planificado detiene el tiempo de inactividad no planificado. Los trabajadores deben comprobar que las piezas de repuesto coincidan con las especificaciones originales..
Un buen proceso de selección tiene cuatro pasos. Primero, determine las necesidades de flujo, presión, temperatura y medios. En segundo lugar, elija acero inoxidable 316L y elastómeros de calidad alimentaria. En tercer lugar, diseñe para una fácil limpieza y verifique el cumplimiento de 3-A, FDA y EHEDG. Cuarto, planifique la instalación y el mantenimiento.
La válvula de retención sanitaria adecuada mantiene los productos seguros, reduce el tiempo de inactividad y cumple con las regulaciones. Una elección incorrecta provoca contaminación y auditorías fallidas.
Los lectores deberían utilizar este esquema como una lista de verificación útil. Úselo al elegir válvulas o hablar con proveedores. Una revisión cuidadosa de cada paso mantiene los sistemas de procesamiento higiénico seguros y eficientes.
Preguntas frecuentes
¿Qué grado de acero inoxidable se adapta a las piezas húmedas de la válvula de retención sanitaria?
El acero inoxidable 316L es la opción normal. Su equivalente de resistencia a las picaduras suele tener una puntuación de 23 a 30, mientras que 304 se sitúa entre 18 y 22. Esa brecha cuenta en las plantas que utilizan lejía o productos químicos CIP a base de cloruro. El 316L pasivado también cura pequeños daños en la superficie por sí solo, lo que hace que dure más.
¿Con qué frecuencia los operadores deben reemplazar los sellos de EPDM?
El EPDM curado con peróxido generalmente dura de uno a dos años con contacto diario CIP/SIP con cáustico, ácido y vapor. En ciclos de autoclave aguanta más de 1.000 ciclos. El FKM se descompone lentamente en agua y no se recomienda para el servicio de vapor, por lo que no se aplica ningún programa de reemplazo establecido allí.
¿Qué acabado superficial requieren las aplicaciones higiénicas?
El procesamiento general de alimentos necesita un pulido mecánico con Ra ≤ 0,8 μm. Las líneas de productos lácteos y bebidas suelen solicitar Ra ≤ 0,5 μm. Los productos farmacéuticos y de bioprocesamiento necesitan Ra ≤ 0,38 μm según ASME BPE SF1. El 316L electropulido y pasivado puede alcanzar Ra por debajo de 0,2 μm.
¿La certificación EHEDG cubre todas las instalaciones?
No. La certificación EHEDG es específica de la configuración y del puesto. Se aplica únicamente a los tamaños, materiales de sellado y configuraciones exactos probados. Los tramos muertos, las pendientes incorrectas o las zonas de difícil acceso pueden frustrar el diseño higiénico certificado. Los compradores deben solicitar el certificado real y confirmar su número y fecha de vencimiento.
¿Por qué las líneas asépticas prefieren los diseños de válvulas de retención sin resorte?
Los diseños sin resorte eliminan las piezas móviles y eliminan el contacto de metal con metal que genera partículas de desgaste. Las válvulas de disco y de bola estándar dependen del contacto del asiento, que se desgasta lentamente y amenaza la esterilidad en la producción de medicamentos inyectables. Las alternativas sin desgaste simplifican la esterilización y reducen el riesgo de contaminación.
