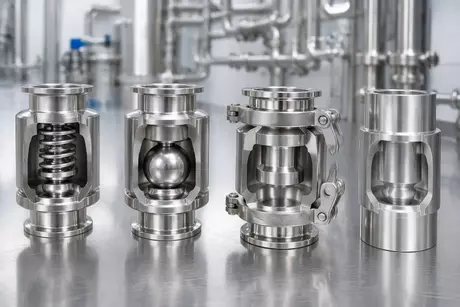

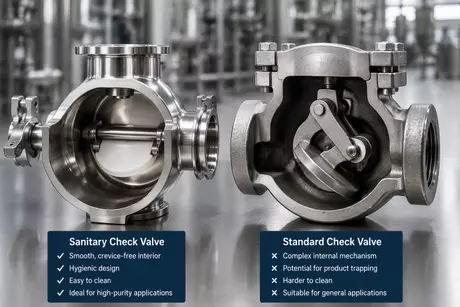

Los cuatro tipos principales de válvulas de retención sanitarias se diferencian en su mecanismo interno y método de conexión. Los tipos de resorte, bola, abrazadera y soldado resuelven problemas específicos de control de flujo. Los fabricantes fabrican estas válvulas de acero inoxidable. El interior liso y sin grietas evita los espacios muertos donde podrían crecer las bacterias. Cada unidad cumple con los estándares 3A para uso alimentario y farmacéutico. La elección de una válvula de retención sanitaria depende de factores como la viscosidad del fluido, las necesidades de limpieza y los límites de caída de presión. Los procesadores comparan estos factores antes de elegir una válvula para su línea de producción.
Las válvulas de retención de bola funcionan con productos espesos que contienen trozos, como yogur y mezclas de frutas.
Las conexiones de abrazadera le permiten limpiar rápidamente y realizar el mantenimiento fácilmente sin herramientas especiales.
Las válvulas soldadas crean sellos herméticos permanentes para tuberías estériles en entornos farmacéuticos y biotecnológicos.
Elija una válvula observando qué tan espeso es el líquido, cómo la limpia y sus límites de presión. Esto le ayuda a conseguir el ajuste correcto.
Diseño de válvula de retención sanitaria accionada por resorte
Cómo funcionan las válvulas de retención de resorte

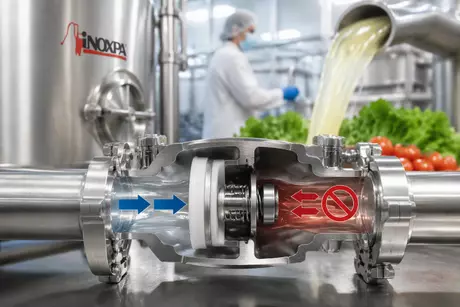

Una válvula de retención sanitaria accionada por resorte utiliza un resorte helicoidal para presionar el disco contra el asiento. El flujo hacia adelante levanta el disco y aprieta el resorte. Cuando el flujo se detiene o gira hacia atrás, el resorte empuja el disco hacia el asiento. Esto crea un cierre hermético para los productos líquidos. El resorte ayuda a cerrar la válvula, por lo que no depende únicamente de la gravedad o la presión de reflujo. Este diseño funciona bien en líneas donde la válvula se asienta en cualquier posición.
Los fabricantes fabrican el resorte con materiales que combaten la corrosión y la limpieza repetida. La siguiente tabla muestra materiales de resorte comunes para válvulas de retención sanitarias que cumplen con 3A.
Material
Papel en la válvula de retención sanitaria que cumple con 3A
Acero inoxidable 316
Material de resorte estándar
HASTELLOY® C-276
Opción de material de resorte disponible
El resorte de acero inoxidable 316 resiste daños causados por ácidos lácteos y soluciones de lavado cáusticas. HASTELLOY® C-276 ofrece otra opción para fluidos de proceso agresivos. Ambas opciones mantienen las superficies interiores lisas y libres de espacios muertos.
Pros, contras y usos típicos
El diseño con resorte proporciona un cierre rápido y repetible. Maneja líquidos de baja viscosidad con facilidad. El resorte añade una pequeña caída de presión, por lo que los procesadores deben planificar esta pérdida durante el dimensionamiento de la bomba. La válvula también necesita suficiente presión hacia adelante para vencer la tensión del resorte. Estas características hacen que el diseño sea ideal para productos líquidos limpios.
Circuitos de fluidos de proceso dentro de instalaciones de procesamiento de lácteos
Cada aplicación requiere un cierre confiable y una limpieza fácil. El mecanismo de resorte apoya ambos objetivos. Un procesador que necesita un cierre positivo en un producto de baja viscosidad encontrará este diseño como una opción práctica. El estilo de la conexión sanitaria sigue siendo importante, y las siguientes secciones cubren las opciones soldadas y de abrazadera.
Válvulas de bola sanitarias y uso de válvulas de retención
Operación por gravedad y reflujo
Una válvula de retención de bola sanitaria utiliza una bola simple dentro de la carcasa. Esta pelota se apoya contra un asiento cuando la línea no está en marcha. El flujo hacia adelante empuja la bola fuera del asiento y deja pasar el producto. La bola se aleja del asiento durante el flujo hacia adelante. Cuando el flujo retrocede, la bola rueda hacia atrás y se sella contra el asiento. La gravedad ayuda a que esto suceda en líneas horizontales. La bola vuelve a su asiento sin resorte ni vástago.
Este diseño proporciona un buen sellado con muy pocas piezas móviles. La bola se mueve libremente dentro de una cámara lisa. No hay espacios muertos donde se pueda acumular el producto. Los fabricantes pulen el interior según los estándares 3A. Una válvula de retención sanitaria de este estilo maneja fluidos espesos y productos con partículas. La cámara abierta permite que líquidos espesos fluyan alrededor de la bola. Las partículas pasan sin bloquear el mecanismo. La bola se levanta completamente del asiento, por lo que la caída de presión se mantiene baja.
Aplicaciones de alimentos y lácteos
Las plantas lácteas utilizan válvulas de bola sanitarias para productos que tienen sólidos o son muy espesos. Por estas líneas avanzan los preparados de yogur, requesón y frutas. El diseño sanitario admite pequeñas cuajadas y trozos de fruta. Una válvula accionada por resorte se atascaría en estas mismas líneas. La válvula de retención de bola mantiene el producto en movimiento sin obstrucciones. La ruta de flujo abierta funciona bien para líneas que manejan productos gruesos.
Estas válvulas de bola sanitarias también aparecen en el procesamiento de bebidas y alimentos. La construcción que cumple con 3A cumple con las normas de higiene para el contacto directo con el producto. Los sistemas de limpieza in situ lavan la cámara abierta sin ningún problema. La bola y el asiento resisten soluciones de lavado cáusticas. Los procesadores eligen válvulas de bola sanitarias cuando necesitan un cierre confiable y una limpieza fácil. Las válvulas de bola sanitarias con conexiones de abrazadera simplifican la instalación. El estilo de conexión sigue siendo importante para el mantenimiento. Las opciones con abrazadera y soldada funcionan con válvulas de retención de bola. Un procesador elige la conexión según las necesidades de limpieza y el diseño de la línea.
Tipos de conexión de válvulas de abrazadera para sistemas sanitarios
Diseño modular para una fácil limpieza
Una conexión de abrazadera utiliza un diseño de tres tréboles para unir los cuerpos de las válvulas a las líneas de proceso. Dos casquillos iguales se encuentran cara a cara. Entre ellos se encuentra una junta. Una abrazadera mantiene las piezas juntas con una simple acción de apriete. Este tipo de conexión de válvula permite una instalación y extracción rápidas sin herramientas especiales. Un operador afloja una abrazadera y retira la válvula de la línea en segundos.
El diseño modular hace que las válvulas de abrazadera sean fáciles de instalar en espacios reducidos. Una conexión de brida necesita pernos alrededor de un círculo completo. Ese trabajo lleva mucho más tiempo. Una conexión de abrazadera sólo necesita uno o dos puntos de apriete. Los equipos de mantenimiento ahorran tiempo en cada cambio. El diseño de abrazadera también permite a los procesadores intercambiar cuerpos de válvulas sin cortar la tubería. Esta flexibilidad funciona bien para líneas que cambian de producto con frecuencia.
Idoneidad y beneficios del CIP
Los sistemas de limpieza in situ dependen de superficies lisas y drenables. Una conexión de abrazadera ayuda al CIP porque cada parte mojada se deshace rápidamente. La junta sella herméticamente durante el funcionamiento. Un operador retira la abrazadera y revisa el interior después de la limpieza. No hay grietas ocultas que atrapen residuos del producto. Este tipo de conexión de válvula cumple con los estándares sanitarios para el contacto directo con el producto.
Las conexiones de abrazadera también reducen el tiempo de inactividad durante el mantenimiento. Una conexión de brida permanece fija y requiere un torque de perno cuidadoso. Una conexión de abrazadera se abre con un simple apretón o giro. Los equipos reemplazan juntas y sellos sin mover las tuberías cercanas. La válvula vuelve a funcionar rápidamente. Los procesadores que se preocupan por la limpieza frecuente eligen las conexiones de abrazadera en lugar de las opciones de brida. El diseño equilibra higiene, velocidad y confiabilidad para los sistemas sanitarios.

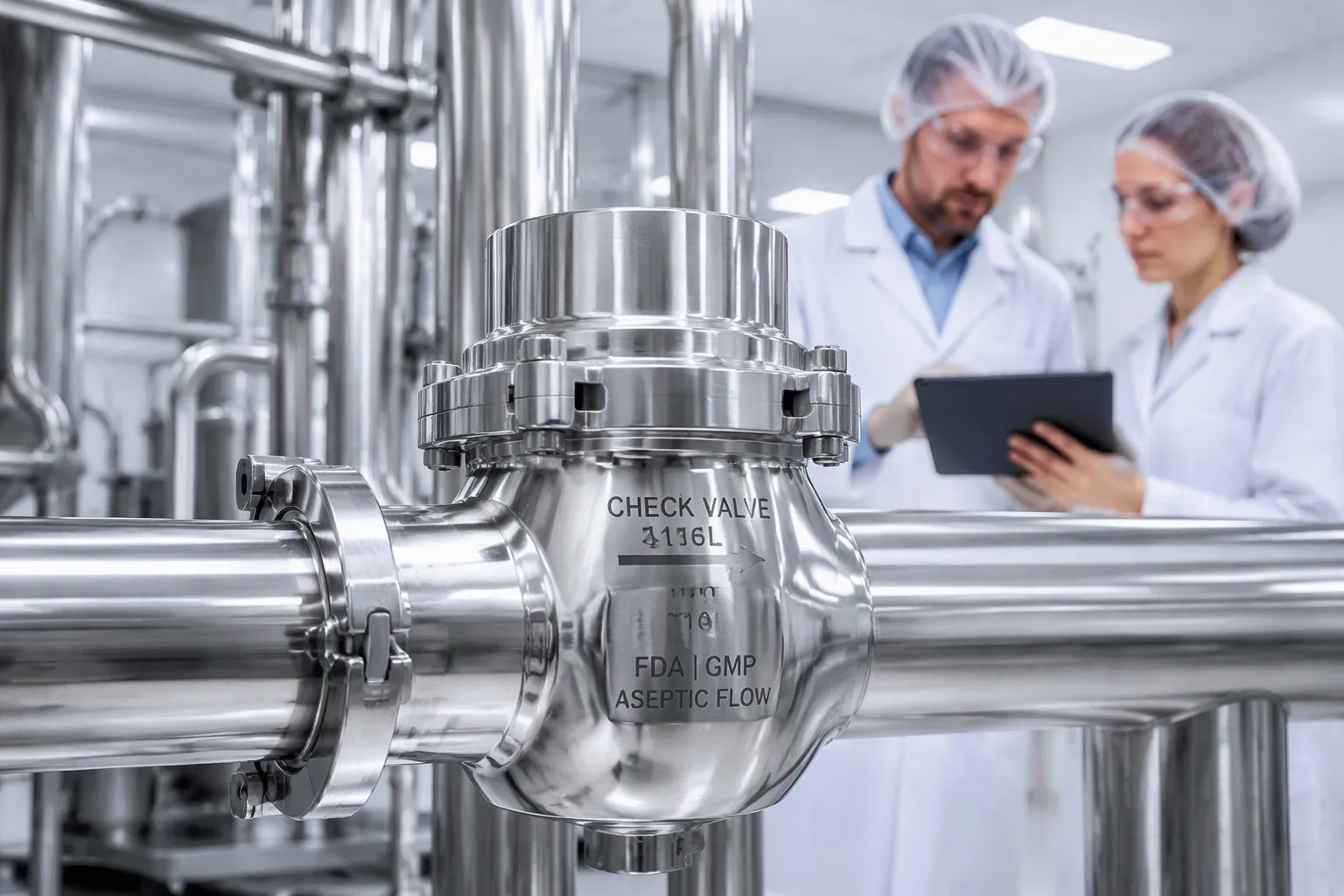

Aplicaciones de válvulas de retención sanitarias soldadas
Instalación permanente y cero puntos muertos
Una válvula de retención sanitaria soldada utiliza juntas que permanecen en su lugar en lugar de piezas que se pueden quitar. El instalador suelda el cuerpo de la válvula directamente en la línea de proceso. Esta conexión crea un sello suave y sin espacios que ninguna abrazadera o brida puede igualar. El forjado de una sola pieza y la soldadura del mismo material eliminan los puntos donde la suciedad puede quedar atrapada. Las superficies exteriores reciben un pulido electrolítico y las superficies interiores reciben un pulido de súper espejo. No se acumula polvo, no pueden crecer bacterias y no se pueden formar fugas en la junta.
Los tramos muertos suponen un gran riesgo en los sistemas de alta pureza. Una pierna muerta es un área de flujo bajo o nulo, de más de seis diámetros, donde las bacterias pueden crecer y multiplicarse si se les proporciona un ambiente y nutrientes adecuados. Los tipos de accesorios suelen ser el factor limitante para reducir el riesgo de contaminación.
Las piernas muertas son áreas de flujo bajo o nulo, de más de seis diámetros, donde las bacterias pueden crecer y multiplicarse si se les proporciona el ambiente y los nutrientes adecuados. Los tipos de accesorios son generalmente el factor limitante para mitigar el riesgo de contaminación. El accesorio más común en sistemas de alta pureza es la conexión sanitaria de triple abrazadera, aunque las conexiones roscadas y bridadas se consideran menos adecuadas. Si no es posible realizar conexiones de triple abrazadera, se debe utilizar la fusión a tope para crear una conexión suave y sin costuras.
Los extremos soldados con referencias de posicionamiento de soldadura prefabricadas ayudan a los sistemas de tuberías sanitarias de gran volumen en áreas limpias. Este estilo de conexión detiene las fugas externas y la contaminación cruzada. Cumple totalmente con las normas de producción aséptica FDA, 3-A y GMP. El sistema de protección de sellado sin patas muertas mantiene estériles las zonas de producto.
Mejores prácticas para procesos asépticos
Las líneas biotecnológicas y farmacéuticas cuentan con válvulas check sanitarias soldadas para barreras estériles. Estas instalaciones ejecutan ciclos SIP y CIP validados. Una soldadura permanente respalda una producción constante sin romper el límite estéril. Las tes tipo Y de sujeción rápida tienden a acumular depósitos en los sellos, es probable que presenten fugas bajo alta presión y no pueden satisfacer las demandas de una transferencia continua de alto volumen. Una válvula soldada evita estos problemas.
La instalación necesita una planificación cuidadosa porque la junta es permanente. Los equipos de mantenimiento no pueden cambiar una válvula soldada durante un ciclo de producción. Deben programar el reemplazo durante las paradas planificadas. La fiabilidad del sellado se mantiene alta durante toda la vida útil. Los procesadores deben verificar la calidad de la soldadura mediante inspección antes de que la línea vuelva al servicio. Esta práctica protege la seguridad del producto y respalda las auditorías regulatorias.

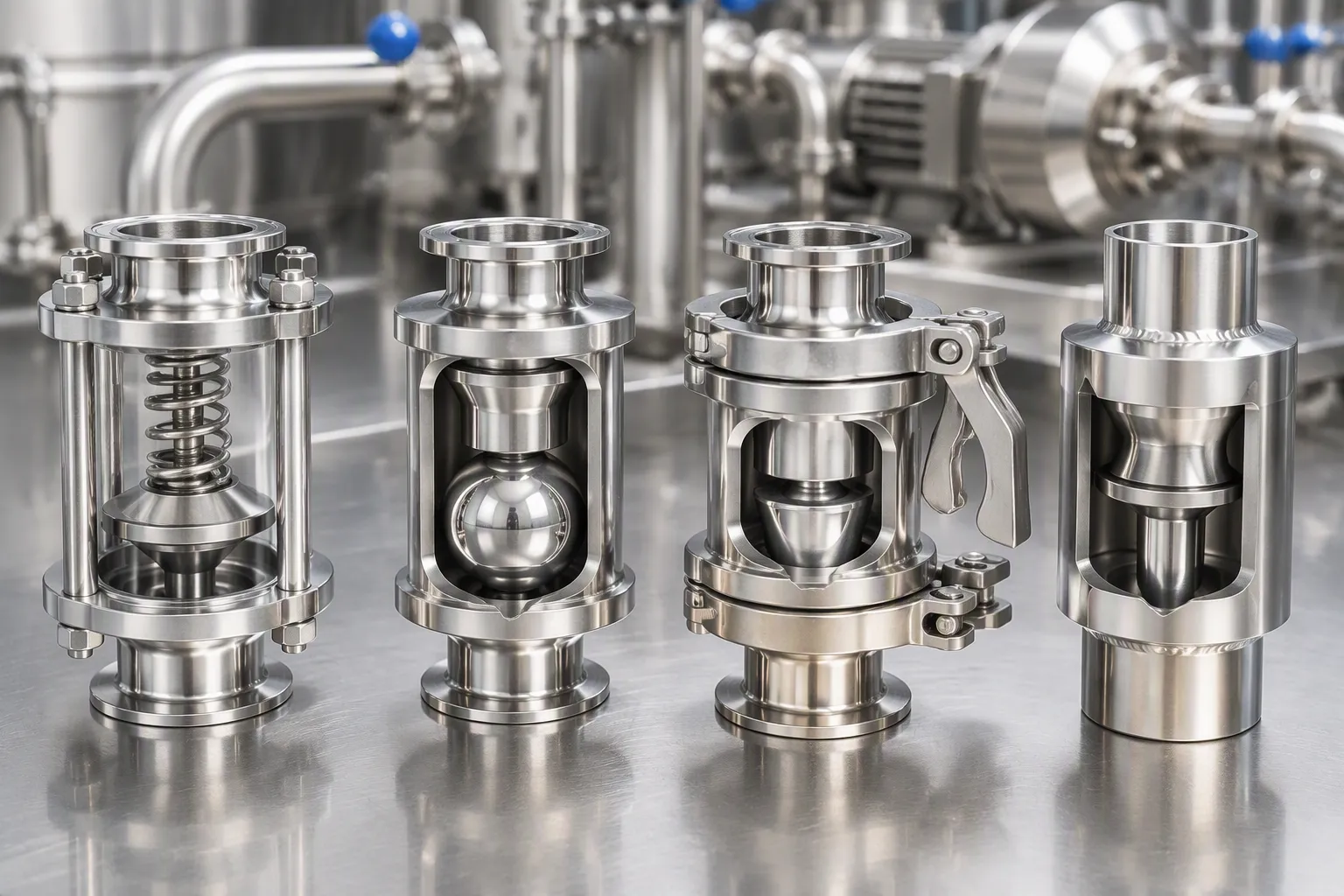

Guía de selección de válvulas de retención sanitarias
Diferencias clave por diseño
Cada diseño intercambia una fortaleza por otra. Una unidad de resorte se cierra rápidamente y se mantiene firme en líquidos ligeros. El resorte añade una caída de presión, por lo que el tamaño de la bomba debe tener en cuenta esa pérdida. Una unidad de bolas deja pasar el producto espeso y las partículas con poca resistencia. La bola rueda fuera del asiento, por lo que el flujo permanece abierto y la caída de presión permanece baja. La facilidad de limpieza también difiere. Una conexión de abrazadera se abre en segundos para su inspección. Una unión soldada permanece permanente y elimina los tramos muertos, pero exige una parada para su reemplazo.
La siguiente tabla compara los cuatro diseños según los factores que más importan.
Diseño
Tasa de flujo
Capacidad de limpieza
Caída de presión
Primavera
Bueno para líquidos finos
Fácil con extremos de abrazadera
Mayor por la tensión del resorte
Pelota
Lo mejor para fluidos viscosos
Cámara fácil y abierta
Bajo
Abrazadera
Depende del estilo de carrocería
El más rápido de desmontar
Varía según el cuerpo
soldado
Depende del estilo de carrocería
Sin piernas muertas, articulación fija
Varía según el cuerpo
Los procesadores también comparan estas opciones con las válvulas sanitarias de diafragma y las válvulas sanitarias de mariposa. Esas dos familias cumplen funciones diferentes. Una válvula de diafragma sirve para estrangular y cerrar. Una válvula de mariposa se adapta al aislamiento de líneas grandes. Una válvula de retención sanitaria realiza una sola tarea: detiene el flujo inverso sin un operador.
Válvula coincidente con el caso de uso
La alta viscosidad indica un diseño de bola. Los preparados de yogur y frutas pasan por la cámara abierta sin obstruirse. Los bajos requisitos de tramo muerto apuntan a una carrocería soldada. Las líneas biotecnológicas y farmacéuticas necesitan esa unión permanente y sin espacios. La limpieza frecuente apunta a una conexión de abrazadera. Los equipos sacan la carrocería, revisan la junta y la devuelven a servicio rápidamente. La baja caída de presión indica un diseño de resorte solo cuando el producto es delgado y la bomba tiene margen.
Ningún diseño gana en todos los casos. Una planta puede operar una unidad de bolas en una línea y una unidad soldada en otra. La elección correcta sigue el fluido, el programa de limpieza y el presupuesto de presión. Los compradores que comparten esos tres detalles con un proveedor obtienen una válvula que se adapta a la línea.
El tipo de fluido, el espesor, la caída de presión, la frecuencia de limpieza y las reglas de tramo muerto guían cada elección. Los líquidos ligeros funcionan mejor con un diseño de resorte. Los productos gruesos con partículas necesitan un diseño de bola. Las configuraciones modulares requieren conexiones de abrazadera. Las líneas asépticas exigen cuerpos soldados. Cada válvula de retención sanitaria tiene un propósito claro.
Una referencia rápida ayuda a los compradores a decidir. Las unidades de resorte son adecuadas para líquidos de baja viscosidad. Las unidades de bolas manejan fluidos viscosos. Las conexiones de abrazadera se adaptan a sistemas modulares. Los cuerpos soldados protegen las líneas estériles. Los procesadores deben compartir los detalles de los fluidos, el programa de limpieza y los límites de presión con un proveedor. Ese paso garantiza que llegue la válvula sanitaria adecuada para el trabajo.
Preguntas frecuentes
¿Qué diseño funciona mejor para productos gruesos con partículas?
Un diseño de bola funciona bien para fluidos espesos y sólidos pequeños. La bola rueda fuera del asiento cuando el flujo avanza. El yogur, el requesón y las frutas para untar pasan por la cámara abierta sin atascarse. Un diseño de resorte bloquearía estas mismas líneas. Los procesadores eligen el estilo de bola para el cierre que funciona con productos difíciles.
¿Cómo ayuda una conexión de abrazadera a la limpieza?
Una conexión de abrazadera utiliza un diseño de tres tréboles. Un operador afloja una abrazadera y quita la válvula en segundos. Cada parte que toca el producto se desmonta para su verificación. No hay espacios ocultos que atrapen residuos. Los sistemas de limpieza in situ funcionan mejor con esta configuración que se desmonta fácilmente. Los equipos intercambian juntas sin mover las tuberías cercanas.
¿Cuándo debería un procesador elegir un cuerpo soldado?
Las líneas asépticas y estériles necesitan cuerpos soldados. La articulación permanente elimina las piernas muertas donde crecen las bacterias. Plantas biotecnológicas y farmacéuticas cuentan con este diseño para ciclos SIP y CIP validados. El sello suave y sin espacios cumple con las normas FDA, 3-A y GMP. El reemplazo necesita un cierre planificado.
¿Qué causa la caída de presión en una válvula accionada por resorte?
El resorte agrega resistencia al flujo hacia adelante. Los procesadores deben planificar esta pérdida durante el dimensionamiento de la bomba. La válvula también necesita suficiente presión para vencer la tensión del resorte. Los líquidos ligeros funcionan bien con este diseño cuando la bomba tiene margen. Una válvula de bola proporciona una menor caída de presión para productos espesos.
¿Puede una válvula de retención sanitaria servir para todas las aplicaciones?
Ningún diseño gana en todos los casos. Una planta puede operar una unidad de bolas en una línea y una unidad soldada en otra. La elección correcta sigue el fluido, el programa de limpieza y el presupuesto de presión. Los compradores que comparten esos detalles con un proveedor obtienen una válvula que se adapta a la línea.
