Válvula de retención sanitaria frente a válvula de retención estándar: ¿cuál es la diferencia?

Las válvulas de retención sanitarias se utilizan en sistemas de procesamiento limpios. Dejan que el líquido fluya en una dirección y evitan que regrese. Su interior es liso, no tiene grietas y es fácil de limpiar. Las válvulas de retención estándar se utilizan para el control de flujo industrial general. Se centran en el rendimiento de presión y temperatura en lugar de en la higiene. Esta diferencia es muy importante. La seguridad del producto depende de detener el crecimiento bacteriano dentro de la válvula. El tiempo de actividad operativa depende de una limpieza rápida y eficaz. El cumplimiento normativo depende del cumplimiento de estrictas normas de diseño y materiales. Una comparación entre la válvula de retención sanitaria y la válvula de retención estándar muestra diferencias clave en diseño, materiales, aplicaciones, métodos de limpieza y estándares de la industria. Elegir el tipo de válvula incorrecto aumenta los riesgos de contaminación, aumenta el tiempo de inactividad y puede provocar inspecciones fallidas.

Conclusiones clave

• Las válvulas sanitarias tienen un interior liso que drena por sí solo. Esto detiene el crecimiento de bacterias y agiliza la limpieza.

• Las válvulas estándar están hechas para la presión y el costo, pero su interior rugoso puede atrapar fluido y causar contaminación.

• Las válvulas sanitarias están hechas de acero inoxidable 316L y caucho aprobado por la FDA, pero las válvulas estándar están hechas de latón, hierro fundido o plástico.

• Las válvulas sanitarias se utilizan en líneas de alimentos, bebidas y medicamentos, mientras que las válvulas estándar se utilizan en agua, petróleo y gas.

• Las válvulas sanitarias utilizan sistemas CIP para limpiar sin quitarlas, pero las válvulas estándar necesitan limpieza manual y provocan más tiempo de inactividad.

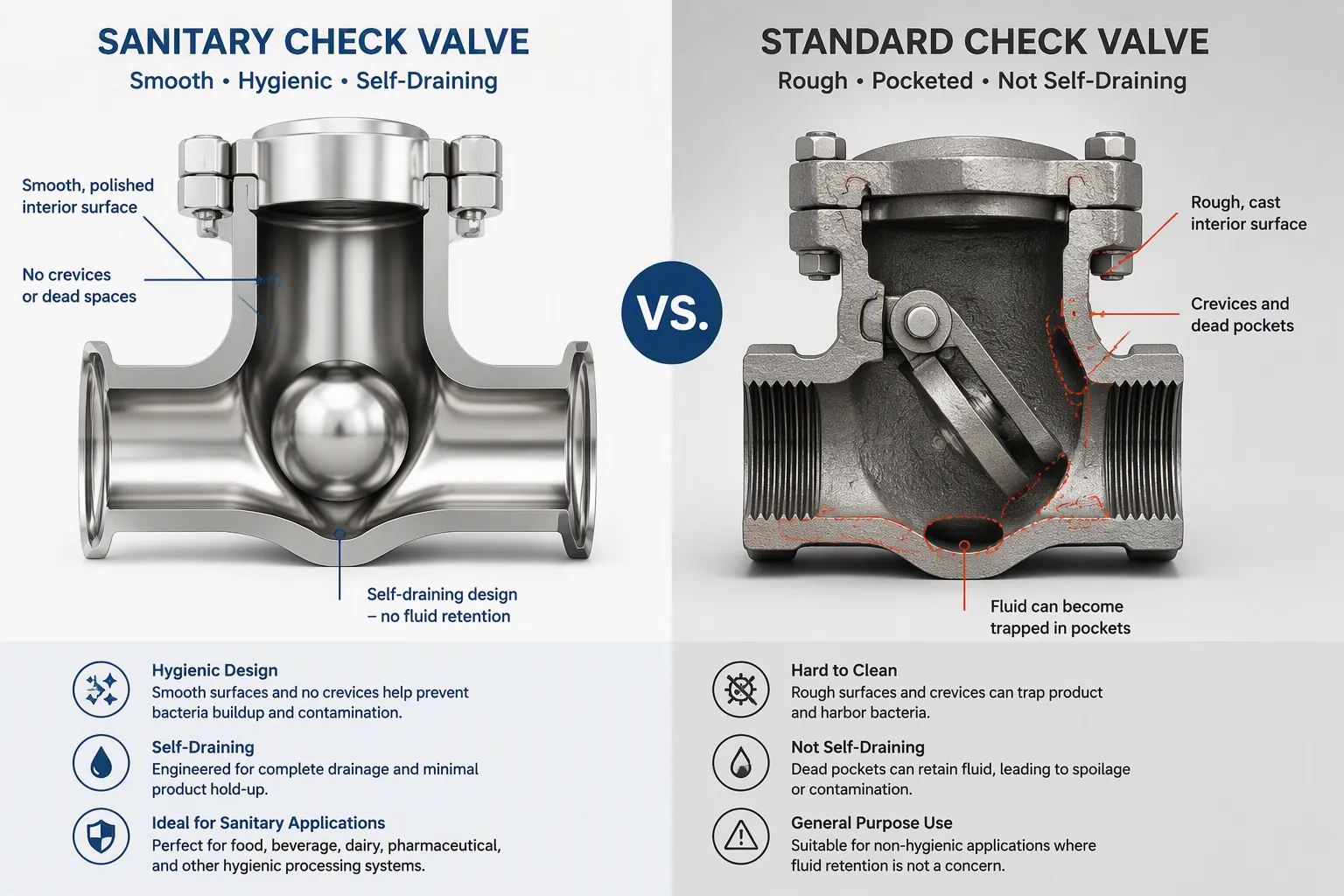

Válvula de retención sanitaria versus válvula de retención estándar: diseño

La comparación entre una válvula de retención sanitaria y una válvula de retención estándar comienza con la forma. Ambos tipos de válvulas permiten que el flujo vaya en un sentido y evitan que regrese. Ambos tienen dos aberturas. Pero su interior tiene formas que son importantes para la limpieza.

Diseño de válvula sanitaria

Las válvulas sanitarias tienen un interior sin grietas ni hendiduras. Cada parte que toca el fluido es lisa y pulida. El cuerpo de la válvula permite que todo el líquido drene por gravedad. No queda líquido en el interior una vez que se detiene el proceso. Esta forma autodrenante no deja a las bacterias un lugar donde crecer.

Un interior liso hace más que parecer limpio. Detiene el crecimiento de bacterias y acelera la limpieza. La biopelícula no puede adherirse a una superficie similar a un espejo. Los líquidos de limpieza llegan a todas las zonas húmedas sin necesidad de herramientas especiales.

Para válvulas sanitarias utilizadas en el procesamiento de lácteos, el acabado de la superficie interior debe ser Ra (rugosidad promedio) de 0,8 micrómetros o menos. Esta regla se aplica a todas las válvulas sanitarias, incluidas las válvulas de retención. El documento no dice que diferentes tipos tengan reglas diferentes. La superficie súper suave evita que la biopelícula se adhiera a las partes húmedas. Esas piezas deben ser de acero inoxidable 316L para que resistan los daños causados ​​por los lavados con ácidos lácteos.

Las válvulas de retención sanitarias también evitan esquinas afiladas y bolsas muertas. Una válvula de retención de bola en una línea limpia utiliza una bola lisa y un asiento coincidente. Una válvula de retención silenciosa para uso limpio tiene un disco accionado por resorte con una forma suave. Estos diseños mantienen el producto en movimiento y no dejan nada atrás.

Diseño de válvula estándar

Las válvulas estándar se centran en el rendimiento y el costo de la presión. Su forma interior suele tener zonas hundidas, conexiones roscadas y superficies de fundición rugosas. Estas características atrapan fluidos y partículas. Las bacterias pueden crecer en esos bolsillos y resistirse a la limpieza normal.

Una válvula de retención oscilante estándar, por ejemplo, tiene un disco articulado dentro de un cuerpo fundido. El área de las bisagras y la cavidad del cuerpo crean espacios donde se deposita el líquido después del cierre. Una válvula de retención de bola estándar puede tener un asiento mecanizado con pequeños espacios alrededor de la bola. Esos espacios contienen líquido sobrante.

Las válvulas estándar siguen funcionando bien para agua, petróleo y gas. Manejan altas presiones y temperaturas. Su diseño simplemente no apunta a la limpieza. Un interior áspero aumenta la posibilidad de contaminación en el uso de alimentos o drogas. Esa contaminación puede arruinar un lote completo.

Ambas familias de válvulas tienen dos aberturas y dejan que el flujo fluya en una dirección. Sólo las válvulas sanitarias están construidas para la limpieza de adentro hacia afuera. La siguiente tabla muestra la brecha de diseño.

Los diseños sanitarios cuestan más al principio. Pagan ese costo al tener menos lotes rechazados y tiempos de limpieza más rápidos. Los diseños estándar ahorran dinero en tuberías simples donde la limpieza no importa. Hacer coincidir el diseño con el trabajo sigue siendo la elección clave.

Comparación de materiales de válvulas de retención

El material que elija hace que las válvulas de retención sanitarias y estándar sean diferentes. Cambia qué tan bien resisten el óxido, qué tan fáciles son de limpiar y si cumplen con las reglas. Una válvula de retención sanitaria utiliza acero inoxidable y materiales de caucho aprobados por la FDA . Una válvula de retención estándar utiliza latón, hierro fundido, acero al carbono o plástico.

Materiales de válvulas sanitarias

Las válvulas de retención sanitarias utilizan acero inoxidable 316 o 316L para todas las piezas que tocan el fluido. La Serie Sanitaria 3-A necesita este grado para la carrocería. Los resortes usan acero inoxidable 316 como estándar, pero también puede obtener Hastelloy C-276. Los asientos y sellos vienen en elastómeros aprobados 3-A. Estos incluyen EPDM, Viton, silicona, Kalrez y AFLAS. También existen versiones USP Clase VI para uso de drogas. El acabado de la superficie interior es 32 Ra o más suave, y 15 Ra está disponible si lo solicita.

La elección del elastómero depende del fluido. EPDM funciona bien con agua, vapor y soluciones de limpieza fuertes. El PTFE ofrece muy buena resistencia química y funciona a muchas temperaturas. Pero el PTFE no es muy elástico, por lo que puede resultar difícil sellar en tamaños grandes. Todos los elastómeros que entran en contacto con alimentos o medicamentos deben cumplir con las normas de la FDA, como 21 CFR 177.2600 para EPDM.

EPDM es uno de los elastómeros más comunes para juntas sanitarias. Ofrece una gran resistencia química, buenas propiedades térmicas y un precio bajo para usos farmacéuticos, de cuidado personal y alimentarios. Su mayor debilidad son los productos a base de petróleo. Provocan hinchazón y cambios de forma que pueden romper el sello.

Vale la pena hablar del PTFE principalmente porque no es un elastómero. El PTFE es un plástico con poca elasticidad y memoria. No tiene mucho 'factor de aplastamiento' o compresión, por lo que es difícil de sellar, especialmente en tamaños grandes. Aun así, el PTFE funciona muy bien con muchos productos químicos y a muchas temperaturas.

Elastómero	Rango de temperatura	Compatibilidad y aplicaciones químicas clave
EPDM	-40°C a +150°C	Excelente resistencia a soluciones CIP cáusticas; Adecuado para servicio de alimentos, lácteos y bebidas.
PTFE	-200°C a +260°C	Resistencia química prácticamente universal; Se utiliza para productos químicos agresivos y servicio de vapor.

Materiales de válvula estándar

Las válvulas de retención estándar utilizan latón, hierro fundido, acero al carbono y plástico. Estos materiales soportan bien la presión y fluyen. Resisten el óxido en ambientes comunes de fábrica. Pero no cumplen con los estándares de limpieza. Sus superficies pueden contener bacterias y causar contaminación en procesos limpios. La elección del material aquí tiene en cuenta el costo y la resistencia, no qué tan limpios están o las reglas de la FDA.

Aplicaciones de válvulas de retención

El trabajo que debe realizar una válvula decide qué tipo funciona mejor. Una válvula de retención sanitaria mantiene los productos puros en procesos limpios. Una válvula de retención estándar controla el flujo en sistemas industriales generales. Cada tipo funciona en un entorno diferente.

Aplicaciones sanitarias

Las válvulas de retención sanitarias se utilizan dondequiera que un producto deba permanecer libre de bacterias y suciedad. Las plantas alimenticias los utilizan en líneas de leche, yogur, jugos y salsas. Las cervecerías los colocan en tuberías de transferencia de cerveza. Los fabricantes de bebidas los instalan en sistemas de almíbar y bebidas gaseosas. Las compañías farmacéuticas dependen de ellos para obtener soluciones medicinales, vacunas y agua esterilizada. Los laboratorios de biotecnología los utilizan en equipos de fermentación y cultivo celular.

Estas válvulas evitan que un lote contamine a otro. Una válvula de retención silenciosa con un disco accionado por resorte se cierra rápidamente y detiene el flujo de retorno cuando las bombas se detienen. Ese cierre rápido evita que un producto se mezcle con otro. También evita que los líquidos de limpieza entren en las líneas de productos. En procesos críticos, un lote sucio puede costar miles de dólares y perjudicar a los consumidores. Las válvulas de retención sanitarias evitan que esto suceda.

Aplicaciones estándar

Las válvulas de retención estándar manejan agua, petróleo, gas y plomería en general. Los sistemas urbanos los utilizan para prevenir el reflujo en las líneas de agua potable. Un dispositivo de prevención de reflujo evita que el agua sucia regrese al suministro de agua limpia. Los hogares y las empresas los colocan en bombas de sumidero, líneas de riego y tuberías de alimentación de calderas. Las operaciones de petróleo y gas los utilizan en líneas de combustible y sistemas hidráulicos. Las fábricas los colocan en líneas de aire comprimido y vapor.

Los sistemas de agua y aguas residuales dependen de válvulas estándar para un flujo unidireccional constante. Una planta de tratamiento de agua los utiliza para evitar que el agua tratada se mezcle con las aguas residuales sin tratar. Un dispositivo de prevención de reflujo en una línea de agua pública protege el agua potable de la contaminación química o biológica. Estas válvulas también funcionan en sistemas de agua y aguas residuales en estaciones de bombeo y sistemas de drenaje. Manejan bien los fluidos sucios porque la limpieza no es el objetivo.

La siguiente tabla muestra la división entre las dos familias de válvulas.

La elección de una válvula de retención sanitaria versus una válvula de retención estándar se reduce a una pregunta: ¿el proceso necesita limpieza? En caso afirmativo, solo funciona una válvula sanitaria. En caso negativo, una válvula estándar ahorra dinero y funciona bien. La siguiente sección explica en qué se diferencian la limpieza y el mantenimiento entre los dos tipos.

Limpieza y mantenimiento

La forma de limpiar una válvula depende mucho de su diseño. Las válvulas de retención sanitarias se limpian solas dentro de la tubería. Las válvulas de retención estándar se deben sacar y fregar a mano. Esta diferencia afecta directamente el tiempo de inactividad y los costos laborales.

Limpieza de válvulas sanitarias

Una válvula de retención sanitaria nunca deja su tubería para ser limpiada. Un sistema de limpieza in situ (CIP) se encarga de todo el trabajo. El sistema empuja líquidos de limpieza calientes a través de la línea a alta velocidad. El interior liso y sin grietas permite que el líquido llegue a todas las superficies mojadas. No hay puntos muertos donde las bacterias puedan esconderse.

Los operadores siguen una receta de limpieza establecida. Un ciclo CIP normal utiliza una solución cáustica del 1 al 4 %. Este químico descompone la tierra orgánica en la superficie del metal. El operador observa el punto de ajuste de conductividad durante el ciclo. Una lectura entre 30 y 50 mS/cm muestra que la solución aún es lo suficientemente fuerte como para limpiar. Después del lavado cáustico, un enjuague con agua elimina todos los residuos químicos. La esterilización in situ (SIP) se produce después del enjuague. El vapor caliente mata los microorganismos que quedan.

El resultado es una limpieza constante sin tocar la válvula. El tiempo de inactividad se reduce a la duración del ciclo CIP. La mano de obra se mantiene baja. La línea vuelve rápidamente a la producción. Un sistema CIP bien diseñado limpia la válvula perfectamente en todo momento.

Limpieza de válvulas estándar

Las válvulas de retención estándar necesitan limpieza manual. El diseño interior atrapa líquidos y residuos en las grietas. Estas bolsas bloquean el flujo y ocultan las bacterias. Una simple descarga no puede limpiarlos bien.

Un técnico debe desconectar completamente la válvula. Desatornillan las bridas de las tuberías o desenroscan las conexiones roscadas. Quitan la válvula de la línea y la llevan a una estación de lavado. Luego, desarman el cuerpo. Quitan el disco, el pasador de la bisagra y el asiento. Frotan cada parte con un cepillo y un producto químico de limpieza.

Este proceso lleva horas. La línea permanece baja durante todo el período de limpieza. Los costos laborales se acumulan rápidamente. El reensamblaje corre el riesgo de cometer errores. Una pieza desalineada puede provocar una fuga o una falla mecánica.

Los desechos atrapados se convierten en una fuente de contaminación en el siguiente lote. Incluso un fregado cuidadoso puede pasar por alto la contaminación oculta en un molde tosco o en una bolsa profunda. Las válvulas estándar funcionan bien para fluidos sucios. No son adecuados para procesos que exigen una superficie limpia garantizada y con una respuesta rápida.

Estándares regulatorios

Las reglas ayudan a los ingenieros a elegir y verificar cada tipo de válvula. Las válvulas sanitarias siguen reglas de limpieza. Las válvulas estándar siguen reglas de presión y resistencia. Seguir las reglas es importante tanto para elegir como para comprobar las válvulas.

Estándares de válvulas sanitarias

Tres grupos establecen las reglas para las válvulas sanitarias. Las normas sanitarias 3-A cubren cómo se fabrican y terminan las piezas que tocan el producto. La FDA controla los materiales que entran en contacto con alimentos y medicamentos. EHEDG establece normas europeas de higiene para los equipos que deben estar limpios.

Según las Normas Sanitarias 3-A, todas las piezas que tocan el producto, incluidas las de las válvulas de retención, deben tener una rugosidad promedio máxima (Ra) de 0,8 micrómetros (32 micropulgadas).

La FDA clasifica los aditivos alimentarios en tres grupos: directos, directos secundarios e indirectos. Los aditivos alimentarios indirectos pueden entrar en contacto con los alimentos, pero no deben agregarse a ellos. Estos incluyen envases, contenedores y equipos de procesamiento de alimentos. La norma federal principal para el caucho y los productos de caucho es 21 CFR 177.2600, denominada "artículos de caucho destinados a uso repetido". Cada válvula sanitaria tiene un asiento de sello de elastómero, por lo que esta regla se aplica a muchas válvulas. Los materiales que tocan el fluido deben seguir las partes correctas del Título 21 del CFR:

• FDA 21 CFR 174 – Aditivos alimentarios indirectos: general

• FDA 21 CFR 177 – Aditivos alimentarios indirectos: polímeros

• FDA 21 CFR 178 – Aditivos alimentarios indirectos: adyuvantes, auxiliares de producción y desinfectantes

• FDA 21 CFR 181 – Ingredientes alimentarios previamente autorizados

Un comprador que ignora estas reglas corre el riesgo de no pasar las inspecciones y arruinar lotes.

Estándares de válvulas estándar

Las válvulas estándar siguen reglas mecánicas y de presión. API 6D y API 594 cubren válvulas de retención oscilantes para plantas de petróleo y gas, petroquímicas y de energía. API 6D es el estándar mundial para válvulas de tuberías.

Construida 100% según el estándar API 6D, el punto de referencia mundial para válvulas para tuberías, fabricado por el Instituto Americano del Petróleo, esta válvula de retención oscilante satisface todas las necesidades de líneas de petróleo y gas de larga distancia, refinerías petroquímicas y plantas de energía.

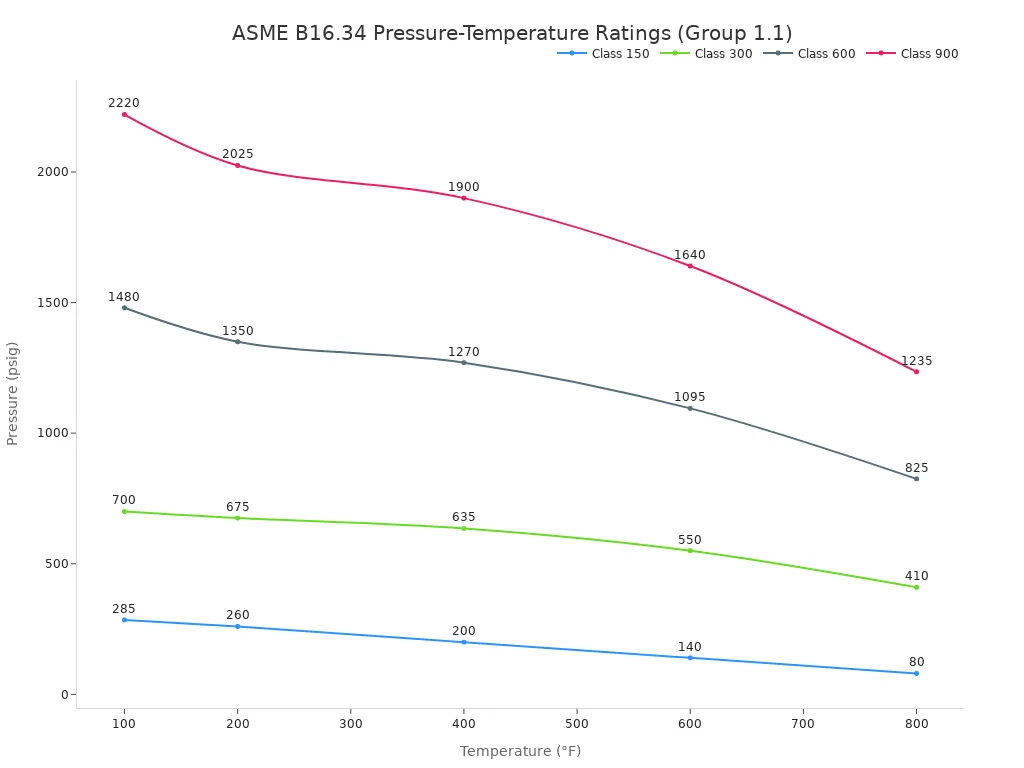

ASME B16.34 establece límites de presión y temperatura para válvulas bridadas, roscadas y con extremo para soldar, incluidas las válvulas de retención. La norma muestra que a medida que aumenta la temperatura, los índices de presión disminuyen. Cuando el fluido se calienta, los materiales de las válvulas se debilitan. Los ingenieros deben reducir la presión para mantener la válvula segura. ASME B16.34 agrupa los materiales por composición y resistencia, luego proporciona clases de presión como Clase 150, 300, 600, 900, 1500, 2500 y 4500.

Los estándares ANSI también establecen tamaños y longitudes entre caras. Una válvula de retención estándar utilizada en agua y aguas residuales debe cumplir con estas reglas para un trabajo seguro. Un dispositivo de prevención de reflujo en una línea de agua potable necesita la certificación adecuada. Un dispositivo de prevención de reflujo evita que el agua sucia entre en agua limpia. Un segundo dispositivo de prevención de reflujo puede proteger una tubería separada. Un tercer dispositivo de prevención de reflujo suele colocarse junto al contador de agua. Un cuarto dispositivo de prevención de reflujo puede servir como línea de incendio. Cada uno mantiene el agua sucia fuera del suministro de agua potable.

La comparación entre la válvula de retención sanitaria y la válvula de retención estándar se reduce a una pregunta principal: ¿el proceso necesita limpieza? Las válvulas sanitarias tienen interiores lisos y autodrenantes. Utilizan acero inoxidable 316L y piezas de caucho aprobadas por la FDA. Las válvulas estándar utilizan latón, hierro fundido o plástico. En su lugar, siguen las reglas API, ASME y ANSI. Las válvulas sanitarias funcionan en líneas de alimentos, bebidas y medicamentos. Se limpian con sistemas Clean-in-Place. Las válvulas estándar manejan agua, petróleo y gas. Necesitan limpieza manual.

Los compradores deben elegir la válvula que se ajuste al trabajo. Un proceso limpio necesita una válvula de retención sanitaria para detener la contaminación. Una línea general de fábrica puede utilizar una válvula estándar y ahorrar dinero. La elección incorrecta provoca contaminación, tiempo de inactividad o inspecciones fallidas.

Preguntas frecuentes

¿Puede funcionar una válvula de retención estándar en una línea de alimentos?

No. Una válvula de retención estándar tiene superficies rugosas y pequeños espacios que atrapan alimentos y bacterias. Estas condiciones causan contaminación. Sólo una válvula de retención sanitaria con acero inoxidable 316L pulido y sellos que cumplen con la FDA cumple con las normas de seguridad alimentaria.

¿Qué significa limpieza in situ (CIP) para una válvula de retención sanitaria?

CIP limpia la válvula sin sacarla de la tubería. La solución cáustica caliente fluye a través de la línea a alta velocidad. El interior liso permite que el líquido llegue a todas las superficies. El proceso mata las bacterias y elimina los residuos por sí solo.

¿Qué acabado superficial necesita una válvula de retención sanitaria?

La superficie mojada debe tener una rugosidad promedio (Ra) de 0,8 micrómetros o menos. Las Normas Sanitarias 3-A exigen este acabado. Una superficie similar a un espejo evita que la biopelícula se adhiera y hace que la limpieza sea rápida y fiable.

¿Con qué frecuencia alguien debe inspeccionar una válvula de retención sanitaria?

Los operadores deben revisar la válvula durante cada ciclo CIP. Verifican configuraciones de limpieza como temperatura y conductividad. La inspección visual periódica de sellos y asientos durante las paradas de mantenimiento detecta el desgaste antes de que cause fugas o contaminación.
