¿Cómo previene una válvula de retención sanitaria el reflujo en el procesamiento de alimentos y bebidas?

Una válvula de retención sanitaria evita el reflujo al permitir que el fluido se mueva en una sola dirección. La válvula se cierra automáticamente tan pronto como el flujo se detiene o se invierte, utilizando un disco o bola con resorte que responde a los cambios de presión. Estas válvulas son fundamentales en el procesamiento de alimentos y bebidas, donde evitan que el líquido contaminado entre en líneas de productos limpios y protegen las bombas y otros equipos contra daños. Su diseño sanitario ayuda a cumplir estrictos estándares de higiene, lo cual es esencial para la seguridad y calidad del producto. Al prevenir el reflujo, las válvulas de retención sanitarias desempeñan un papel vital para mantener los sistemas de procesamiento seguros y confiables.

Conclusiones clave

• Las válvulas de retención sanitarias detienen el reflujo por sí solas con un disco o bola con resorte.

• Mantienen los alimentos y las bebidas a salvo de gérmenes y evitan que los equipos se dañen.

• Estas válvulas tienen diseños lisos sin grietas y utilizan materiales como el acero inoxidable 316L..

• Siguen estrictas normas de higiene y limpieza in situ de la FDA y el USDA.

• Elegir la válvula correcta ayuda a que funcione de manera confiable y mantiene una buena calidad del producto.

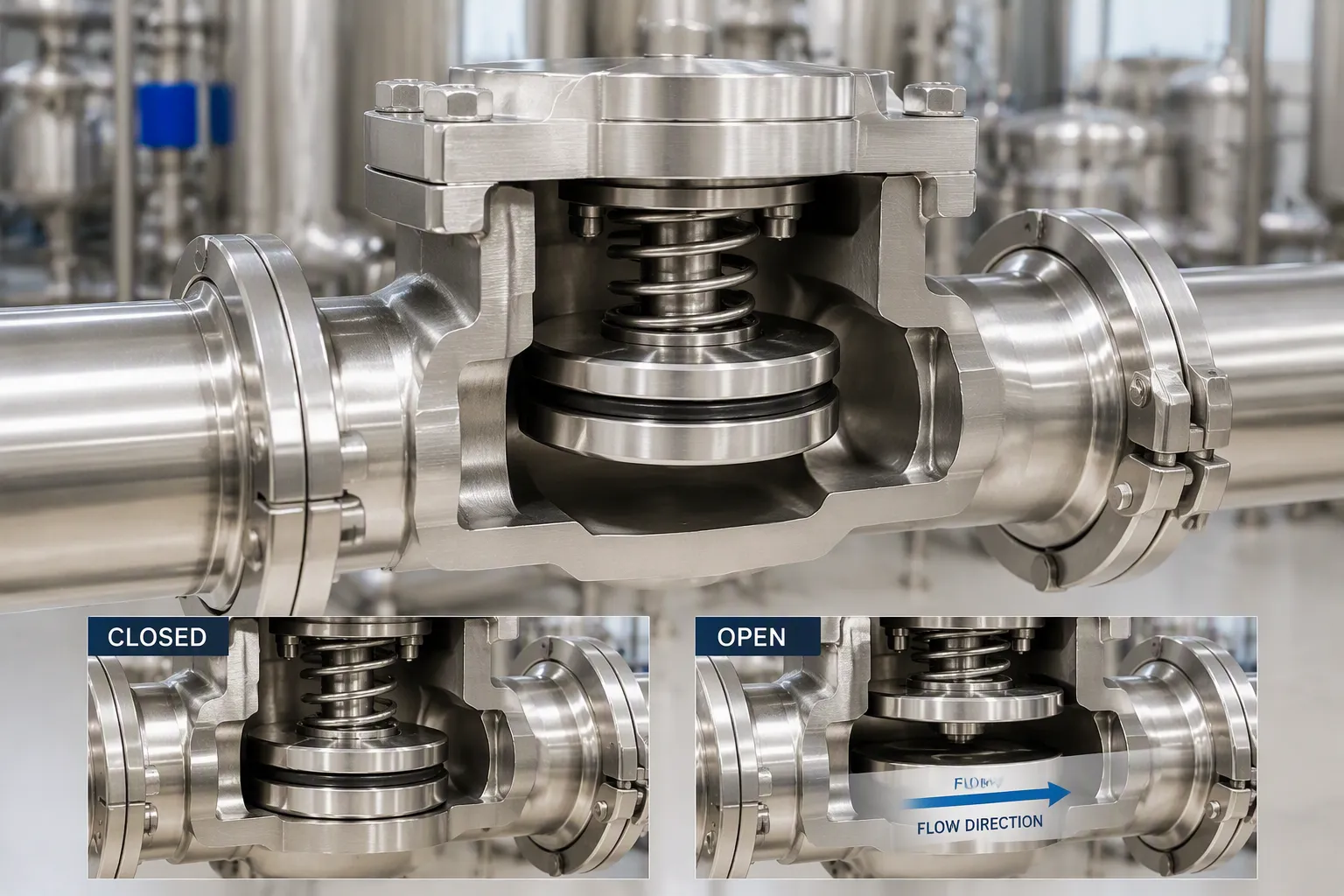

Cómo las válvulas de retención sanitarias previenen el reflujo

La válvula funciona en función de la presión. La presión del fluido hacia adelante debe ser más fuerte que la fuerza del resorte para abrir la válvula. Cuando la presión cae o el flujo retrocede, la válvula se cierra por sí sola. No se necesita ninguna energía o persona externa. La válvula detecta lo que sucede en la línea y reacciona de inmediato.

Operación del disco accionado por resorte

Un resorte mantiene el disco presionado contra un asiento mecanizado. Cuando el fluido fluye hacia adelante, la presión del lado aguas arriba empuja el disco lejos del asiento. La válvula se abre cuando la presión es mayor que la presión de apertura. Luego el fluido fluye a través del cuerpo de la válvula. El disco permanece elevado mientras continúa el flujo hacia adelante. Cuando el flujo se detiene, el resorte empuja el disco de regreso a la posición cerrada.

La presión de apertura es la presión aguas arriba más pequeña requerida para abrir la válvula. Por debajo de esta presión, la válvula permanece cerrada. Los diferentes materiales del disco crean diferentes presiones de agrietamiento. Un disco de polímero hecho de teflón o PEEK se abre a aproximadamente 0,04 psid. Un disco de acero inoxidable 316 con un sello blando de EPDM se abre a aproximadamente 0,13 psid. Un disco de polipropileno utiliza únicamente la gravedad. Estas bajas presiones de apertura permiten que la válvula funcione con muy poca caída de presión en el sistema.

La fuerza del resorte debe equilibrar dos necesidades que actúan entre sí. Una fuerza demasiado pequeña hace que el disco vibre a velocidades de flujo bajas. Demasiada fuerza desperdicia energía de la bomba. La fórmula de la presión de apertura es simple: la presión de apertura es igual a la fuerza de precarga del resorte más la parte del peso del disco dividida por el área del disco. Una válvula en línea típica utiliza una presión de apertura de aproximadamente 3 psi. Esto proporciona un cierre confiable sin demasiada pérdida de presión. Los ingenieros eligen cuidadosamente la tasa de resorte para mantener el rendimiento constante durante la vida útil de la válvula.

Los materiales cumplen con los estándares FDA y USP Clase VI. El resorte está fabricado en acero inoxidable AISI 301. El disco y el cuerpo utilizan acero inoxidable 316L para resistir la oxidación. Los sellos utilizan EPDM, silicona, Viton o PTFE que cumplen con la FDA. Estos materiales pueden soportar muchos ciclos SIP sin endurecerse ni romperse. El acabado superficial liso evita que las bacterias se acumulen en espacios pequeños.

Sellado automático en flujo inverso

Cuando la presión hacia adelante cae, el resorte empuja el disco hacia atrás sobre el asiento. La válvula sella de inmediato. Una válvula de retención sanitaria evita el reflujo al reaccionar a los cambios de presión. Otra válvula de retención sanitaria evita el reflujo cerrándose antes de que se forme una columna inversa. El tiempo de cierre varía de 20 a 80 milisegundos en diseños con resorte. Esta acción rápida detiene el golpe de ariete y protege el equipo aguas abajo de explosiones de presión. Las válvulas de cierre lento permiten que el flujo inverso aumente la velocidad, provocando picos repentinos de presión cuando el disco finalmente se asienta.

El resorte por sí solo proporciona la fuerza de sellado. No se necesita ningún actuador ni controlador. Las válvulas de retención sanitarias funcionan de manera confiable ciclo tras ciclo. El disco se levanta sólo cuando hay presión hacia adelante. El resorte lo fuerza a cerrarse cada vez que el flujo se invierte. Este sencillo mecanismo mantiene el flujo en una dirección en todo momento. El diseño detiene el reflujo automáticamente sin necesidad de ayuda manual.

Las válvulas sanitarias en la industria procesadora de alimentos y bebidas previenen la contaminación cruzada. Estas válvulas mantienen las soluciones de limpieza y el producto crudo alejados de las líneas de productos terminados. Las válvulas sanitarias protegen la pureza del producto y siguen estrictas normas de higiene para un funcionamiento seguro.

El mecanismo basado en presión funciona todo el tiempo sin necesidad de atención. Elegir el resorte adecuado garantiza un funcionamiento fiable. Estas válvulas brindan una protección importante tanto para la calidad del producto como para la seguridad del equipo.

Fuentes de evidencia a las que se hace referencia: Valores de presión de agrietamiento para disco de polímero (0,04 psid) y disco de acero inoxidable 316 con sello de EPDM (0,13 psid); materiales de resorte (acero inoxidable AISI 301, acero inoxidable 316L); materiales de sellado (EPDM, silicona, Viton, PTFE); rango de tiempo de cierre (20–80 ms); fórmula de presión de apertura y valor típico de 3 psi; Cumplimiento FDA y USP Clase VI.

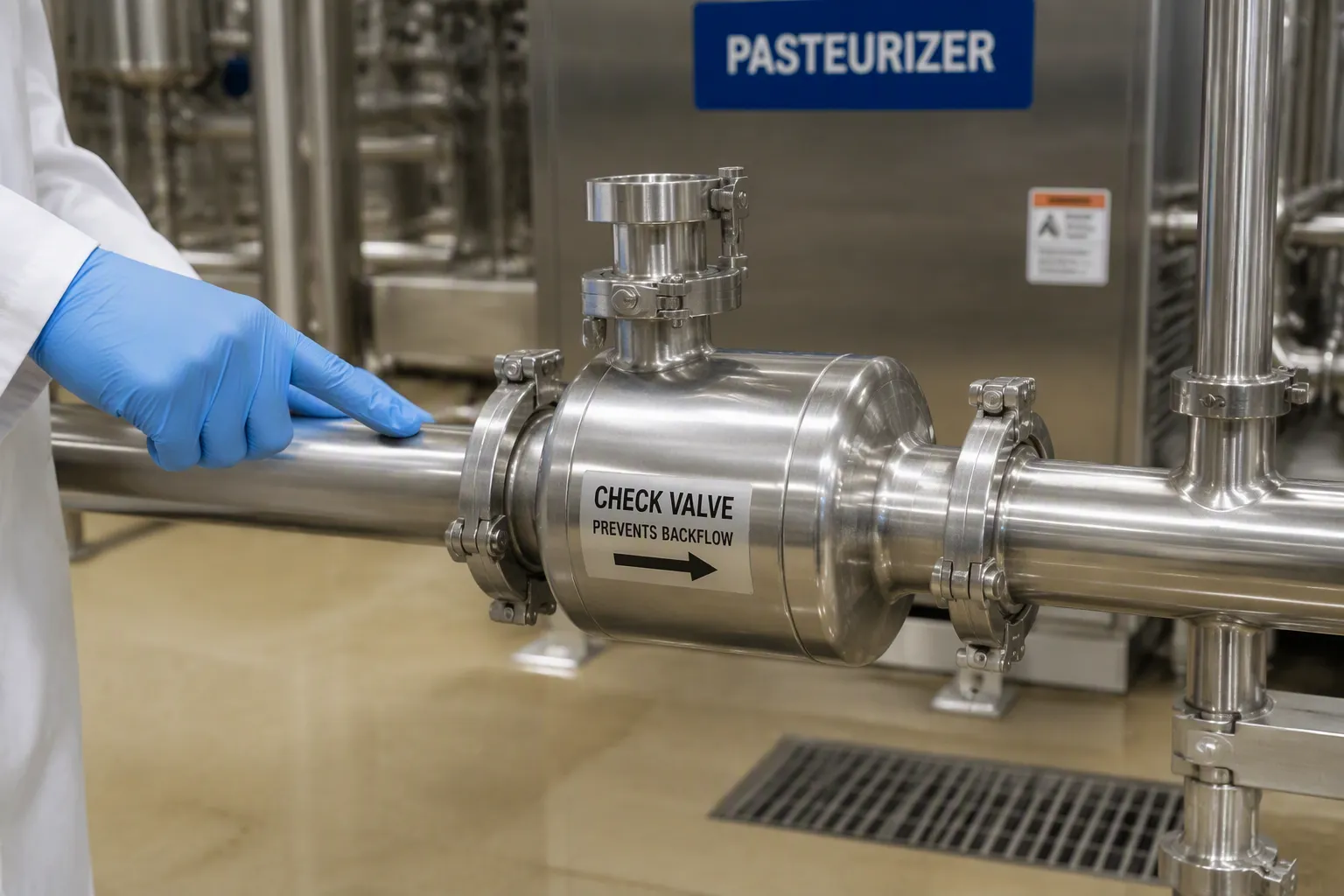

Importancia en el procesamiento de alimentos y bebidas

Prevención de la contaminación y el deterioro

El flujo inverso crea grandes peligros en el procesamiento de alimentos y bebidas. Cuando el flujo retrocede, el agua no potable, las soluciones de limpieza o el producto crudo pueden ingresar a las líneas de productos terminados. Un solo evento puede arruinar todo un lote. Los resultados incluyen productos echados a perder, crecimiento de patógenos e incumplimiento de las regulaciones. La FDA exige una prevención adecuada según 21 CFR 117.37, que cubre instalaciones sanitarias, suministro de agua y controles de plomería. Esta regla requiere que las líneas de servicios públicos para agua de proceso, vapor, aire comprimido y saneamiento incluyan medidas de prevención para detener la contaminación cruzada. Sin protección, el agua no potable puede entrar en las líneas de productos sin señal visible.

La siguiente tabla muestra los riesgos comprobados del flujo inverso en las plantas de procesamiento:

Cada uno de estos riesgos puede causar pérdida de producto, daños al equipo o riesgos para la salud. El drenaje del piso también debe tener el tamaño y la pendiente adecuados, con desagües separados para las zonas crudas y pasteurizadas. Esta elección de diseño debe realizarse antes de verter las losas del piso, lo que demuestra por qué la planificación es importante para la seguridad general.

Toda instalación necesita una prevención fiable en posibles puntos de interconexión. La forma en que una válvula de retención sanitaria previene el reflujo es simple: se cierra sola cuando cae la presión directa. Esta simple acción detiene estos riesgos antes de que se conviertan en eventos reales de contaminación.

Protección de bombas y equipos de proceso

El flujo inverso también daña los costosos equipos de proceso en la industria de alimentos y bebidas. Cuando una bomba se detiene, la gravedad puede empujar el flujo inverso a través del sistema. Esta inversión repentina provoca golpes de ariete. El golpe de ariete produce picos de presión que dañan los impulsores, los sellos y las tuberías de la bomba. Una válvula instalada correctamente se cierra inmediatamente cuando el flujo se invierte, evitando daños por golpe de ariete.

Las válvulas de retención sanitarias protegen los equipos en muchos usos en toda la industria. En las líneas de alimentación y descarga de calderas, detienen el flujo inverso y el golpe de ariete, manteniendo seguras las bombas de alimentación. En cocinas, sistemas de refrigeración y líneas de vapor, estas válvulas sanitarias realizan el mismo trabajo crítico. Las válvulas de retención roscadas rompedoras de vacío detienen el respaldo de condensado, protegiendo las válvulas del colapso de la presión y el consiguiente daño a la bomba.

Las instalaciones de producción también dependen de estas válvulas en varios ámbitos. Las entradas de llenado de refrescos carbonatados utilizan controles de elevación asistidos por resorte para detener el flujo inverso y la erosión del asiento debido a la pulsación de CO₂, protegiendo las bombas de llenado. Las líneas de transferencia de puré de frutas necesitan controles de oscilación de puerto completo con filtros para evitar atascos de partículas y flujo inverso. El flujo de salida del hervidor de mosto requiere controles de elevación a alta temperatura para evitar la relajación del resorte y el cierre retardado, evitando el desbordamiento y protegiendo las bombas aguas abajo. Las líneas de retorno CIP se benefician de válvulas de placa doble instaladas verticalmente, que reducen los incidentes de biopelículas y previenen la contaminación bacteriana junto con la acumulación de bacterias. Cada uso exige un diseño de válvula específico que se adapte al tipo de fluido, temperatura y patrón de flujo.

Cada uso en la industria trae consigo diferentes desafíos. El diseño de válvula correcto resuelve esos desafíos manteniendo las condiciones sanitarias. La selección y colocación adecuadas de estas válvulas mantiene la producción en funcionamiento y evita costosos tiempos de inactividad.

Válvulas de retención sanitarias frente a válvulas de retención estándar

Tanto las válvulas de retención estándar como las sanitarias permiten que el fluido fluya en una dirección. Pero sus diseños son diferentes en aspectos que afectan la seguridad del producto. Una válvula estándar funciona bien en tuberías industriales. Sin embargo, esa misma válvula no se puede utilizar con alimentos o bebidas.

Materiales Higiénicos y Acabados Lisos

Las válvulas sanitarias utilizan acero inoxidable 316L para el cuerpo, el disco y el resorte. Este metal no se oxida cuando se limpia con productos químicos agresivos o al tocar alimentos ácidos. Las válvulas estándar suelen utilizar acero al carbono o latón. Esos metales pueden filtrar pequeñas partículas al producto. Los sellos en válvulas sanitarias siguen las reglas FDA y 3-A. Los materiales de sellado comunes son EPDM, silicona, Viton y PTFE. Estos sellos pueden soportar muchos ciclos de limpieza con vapor sin romperse ni hincharse.

El acabado de la superficie es otra gran diferencia. Un cuerpo de válvula estándar tiene una superficie interior rugosa. Los trozos de comida se adhieren a esa superficie y las bacterias pueden crecer allí. El cuerpo de una válvula sanitaria tiene una superficie interior lisa con muy baja rugosidad. Este acabado permite que la válvula drene completamente y deja pocos puntos donde se pueda acumular líquido.

El diseño sin grietas es la diferencia más importante. Una válvula de retención sanitaria no tiene patas muertas ni lugares ocultos donde se puedan acumular gérmenes. Las curvas controladas, las trayectorias de paso total y la alineación exacta de la férula evitan pequeños espacios en las juntas. Las caras al ras y autoalineantes evitan salientes y desalineaciones. Las soldaduras a tope orbitales y los casquillos perfilados evitan intrusiones o huecos. Estas características reducen el riesgo de biopelículas y ayudan con los métodos de limpieza aprobados. Una válvula estándar tiene conexiones roscadas y asientos empotrados. Esas características atrapan la suciedad y son difíciles de limpiar.

Compatibilidad con limpieza in situ

Los sistemas de limpieza in situ empujan el líquido de limpieza a través de la línea de proceso sin desarmarlo. Las válvulas sanitarias están hechas para este trabajo. Sus superficies internas lisas permiten que el líquido de limpieza toque cada punto que entra en contacto con el producto. Su forma sin grietas evita que la suciedad se esconda en los huecos. Sus sellos pueden soportar muchas rondas de soluciones ácidas y cáusticas calientes.

Las válvulas estándar no funcionan bien con la limpieza in situ. Los cuerpos roscados y las piezas fundidas rugosas atrapan la suciedad a la que el líquido de limpieza no puede llegar. Una válvula estándar debe sacarse y limpiarse a mano. Eso suma trabajo y puede provocar errores a la hora de volver a colocarlo. Las válvulas sanitarias permanecen en su lugar y se limpian en la línea. Esto mantiene el equipo sanitario listo para el siguiente lote. También mantiene limpia toda la línea de procesamiento.

Una válvula de retención sanitaria evita el reflujo mediante un sistema unidireccional sensible a la presión. Un disco o bola accionado por un resorte se abre cuando la presión hacia adelante lo empuja y se sella tan pronto como el flujo se invierte. En el procesamiento de alimentos y bebidas, esta acción protege la pureza del producto y evita el golpe de ariete. También protege equipos costosos y cumple con estrictas normas de la FDA y el USDA. Las válvulas sanitarias utilizan acero inoxidable 316L, acabados lisos y recorridos sin grietas. Estas características las diferencian de las válvulas estándar y detienen la acumulación de bacterias. Para cualquier línea de procesamiento de alimentos o bebidas, este sencillo componente protege tanto la calidad como la seguridad. Su cierre confiable mantiene la contaminación fuera y la producción en funcionamiento.

Preguntas frecuentes

¿Cómo funciona una válvula de retención sanitaria?

La válvula se abre cuando la presión de avance es más fuerte que la fuerza del resorte. Se cierra solo cuando el flujo se detiene o cambia. Este sencillo diseño detiene el reflujo sin ningún control externo.

¿Por qué las válvulas sanitarias son fundamentales en el procesamiento de alimentos y bebidas?

Las válvulas sanitarias mantienen los productos crudos y las soluciones de limpieza fuera de las líneas de alimentos terminados. También protegen las bombas del golpe de ariete. La industria procesadora confía en ellos por motivos de higiene.

¿Qué materiales se utilizan en las válvulas de retención sanitarias?

Utilizan acero inoxidable 316L para el cuerpo y el resorte. Los sellos son de EPDM, silicona, Viton o PTFE que cumplen con las normas de la FDA. Estos materiales funcionan bien para el procesamiento de bebidas.

¿Cómo cumplen las válvulas sanitarias con los estándares de seguridad?

Tienen acabados lisos y un diseño sin grietas. Permiten la limpieza Clean-in-Place. Esto cumple con las normas de seguridad para la producción de bebidas.
