Parámetro principal
Estándar | SMS, DIN |
Piezas de contacto de material | SS304/SS316L (1.4301/1.4404) | Provisto de un informe de inspección de material |
Material de piezas sin contacto | SS304 (1.4301) |
Material de sello | Silicona, EPDM, FKM, PTFE. Todos los sellos material cumplen con FDA21CFR117.2600 |
Tamaño | 1 pulgada de 6 pulgadas, DN25 a DN150 |
Tamaño de malla | 3Mesh a 400MESH, 37micron a 6730micron, 0.037 mm a 6.730 mm |

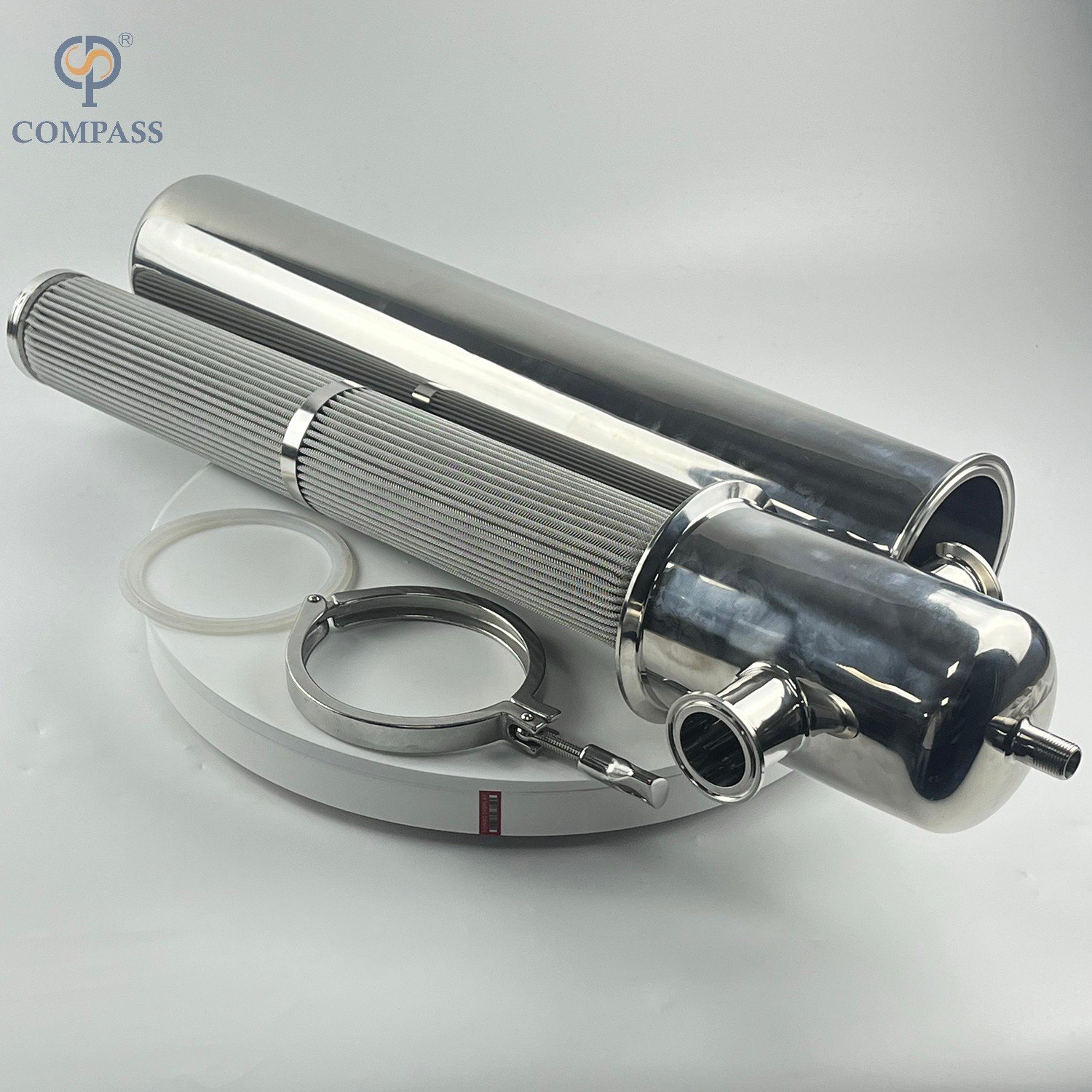

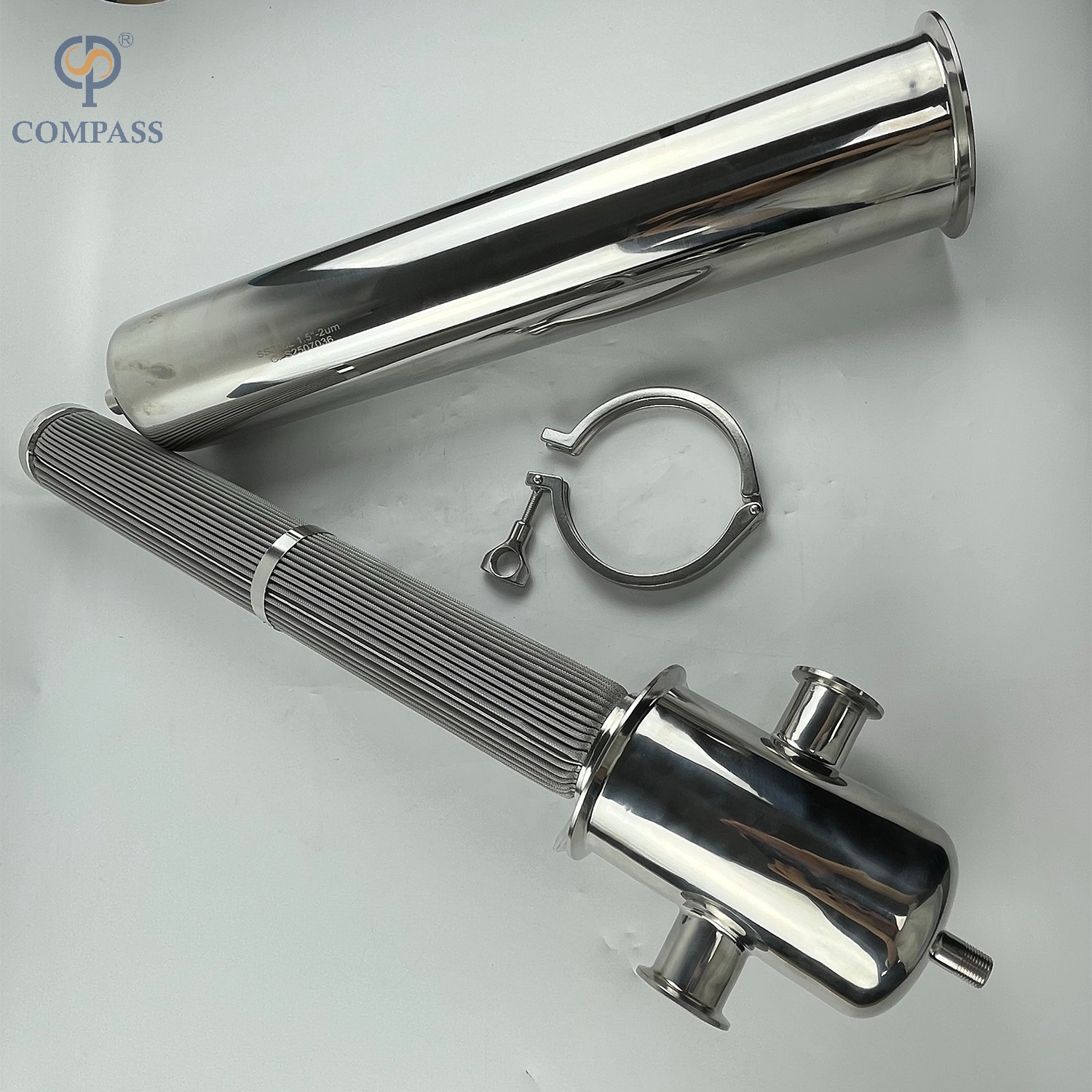

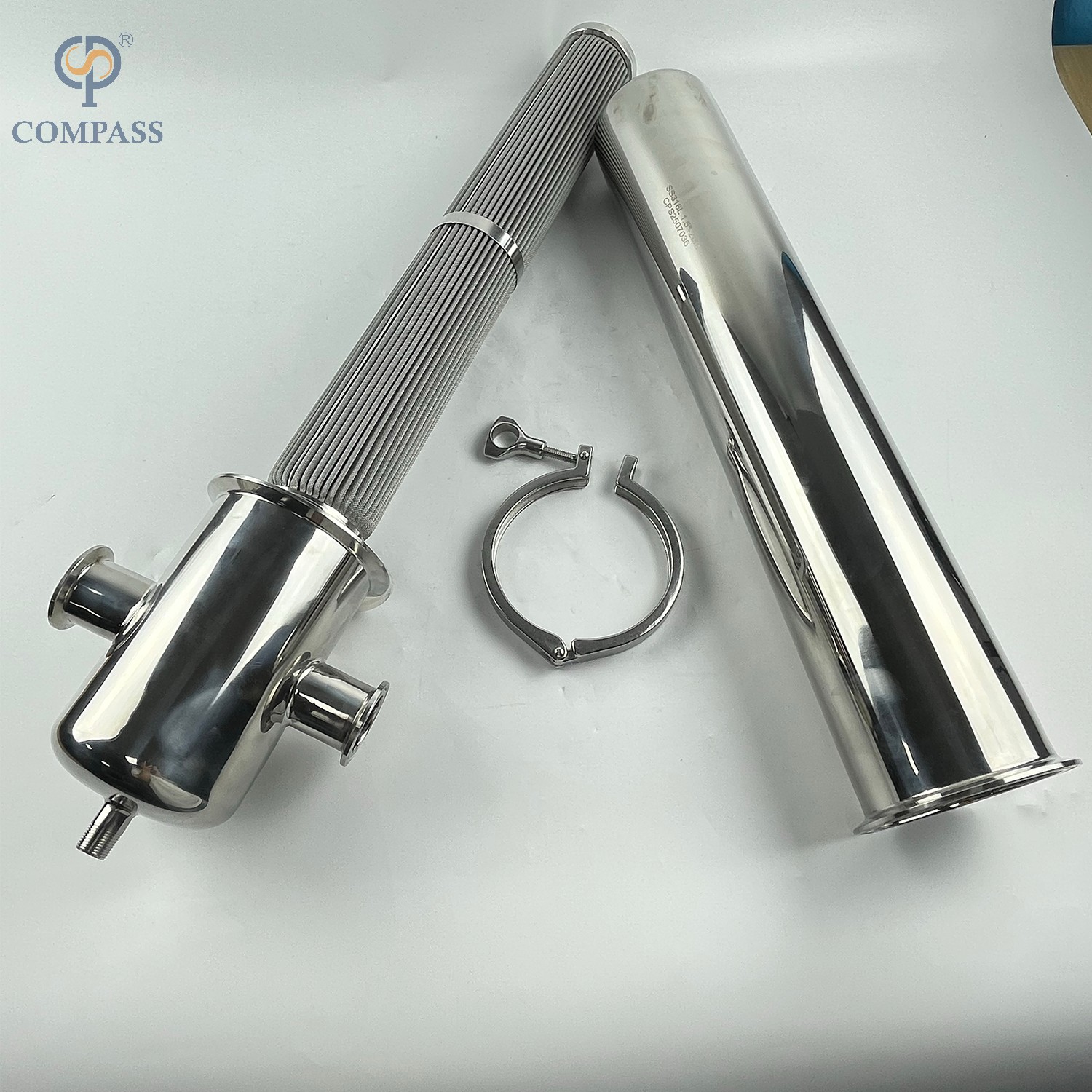

Pantalla de filtro de cartucho interior | Pantalla de placa perforada, pantalla de alambre de cuña, pantalla de malla de metal |
Combinación de cuerpo | Tipo de Staringht, tipo de ángulo, tipo Y, tipo dúplex |
Conexión | Soldadura de tope, tri abrazadera, hilo masculino, hembra roscada, unión, hilo de soldadura, brida |
Presión de trabajo | ≤10bar (145psi) |
Rango de temperatura | Menos 20 grados Celsius ~ 135 grados Celsius |
Tratamiento de superficie externo | RA32 ~ 64uin (0.8 ~ 1.6um) |
Tratamiento de superficie interna | RA16 ~ 32uin (0.4 ~ 0.8um) |
Cigüeña | Un año |
Apoyo | OEM, ODM son bienvenidos |
Solicitud | Leche, jugo, cerveza, bebida, etc. |
Principio operativo
El filtro básicamente consiste en un cuerpo de filtro con una entrada y una salida para el producto.
La pantalla se fija dentro del cuerpo. La pantalla conserva todas las partículas que son iguales o más grandes
que el tamaño de las aberturas de pantalla.
Materiales
Filtro de cuerpo AISI316L
Juntas EPDM (según la FDA 117.2600)
Acabado superficial interno RA <0,8 μm
Polaco de espejo de acabado superficial externo
Diseño y características
Hay varias configuraciones:
- Limpieza de la pantalla sin desmontar el filtro:
Filtro angular: la entrada y la salida forman un ángulo recto.
Y Filtro: el producto entra y deja el filtro en la misma dirección.
- Limpieza de la pantalla Desmontaje del filtro:
Filtro recto: el producto entra y deja el filtro en la misma dirección.
Caídas de baja presión.
DIN 11850 Conexiones estándar.
Pantalla con circular (de Ø 0,5 mm a Ø 3 mm) o aberturas longitudinales (10 x 1 mm).
Especificaciones técnicas
Filtro recto / filtro angular
Tamaños de información DN 25 - DN 100 (1) 1˝ - 4˝
DN 125 - DN 150 (2) 5˝ - 6˝
Temperatura de trabajo -10ºC a +120ºC (EPDM) 14ºF a 248ºF
+140ºC (SIP, SIP, 30 min) 284ºF
MAX.LO PRESIÓN DE LEDIA 10 BAR 145 PSI
Y FILTRO
VISI (1) 1˝ - 2˝
DN 65 - DN 80 (2) 2 ½˝- 3 ½˝
DN 100 - DN 150 (3) 4˝- 6˝
Temperatura de trabajo -10ºC a +120ºC (EPDM) 14ºF a 248ºF
+140ºC (SIP, Max. 30 min) 284ºF
Max.Working Presión 10 Bar 145 PSI 145 PSI
Opción
Juntas en FMP.
Conexiones: DIN, CLAMP, SMS, RJT, FIL-IDF, etc.
Cilindro de pantalla de alambre de cuña.
Chaqueta de calefacción.
Opción de filtrar desde el exterior al interior de la pantalla.
Filtro doble.
Ventaja de productos1.Eo tipo de productos tiene una fuerte resistencia a la corrosión y al servicio de servicio excesivo
2. Soldadura y ensamblaje sin problemas y la mayor fuerza posible
¿Cómo ordenar filtros?
1. ¿Qué es material que necesitas, como SS304 o SS316L?
2. ¿Cuál es el tamaño disponible, el tamaño varía de 1 pulgada a 6 pulgadas, DN25 a DN150?
3. ¿Cuál es el cuerpo de la combinación del filtro, como el tipo Y, tipo de ángulo, tipo en línea o filtro dúplex?
4. ¿Qué es la conexión que necesitas, como soldadura a tope, tri abrazadera, hilo masculino?
5. ¿Qué es micras o malla para el filtro de cartucho interior, como la pantalla de placa perforada, la pantalla de alambre de cuña, la pantalla de malla de metal?
