El reflujo en entornos de alta pureza introduce graves riesgos operativos y financieros. El flujo inverso provoca contaminación cruzada, provoca el rechazo total del lote y daña equipos de proceso costosos, como bombas sanitarias y filtros de membrana. Las válvulas de retención industriales estándar no pueden resolver este problema. Albergan bacterias en grietas, patas muertas e hilos internos. Estos diseños convencionales no cumplen con los estrictos requisitos sanitarios y comprometen la esterilidad del sistema.
Las válvulas sanitarias mal especificadas introducen su propio conjunto de fallas en el proceso. Provocan caídas de presión excesivas, inducen vibraciones mecánicas o no logran drenar completamente durante los ciclos de limpieza. Seleccionar la válvula antirretorno correcta requiere un equilibrio técnico preciso. Debe alinear la dinámica de fluidos, incluida la viscosidad, el caudal y el tipo de medio, con estrictos estándares de limpieza y cumplimiento de materiales. Esta guía proporciona un marco integral para evaluar, dimensionar y especificar la válvula de retención higiénica exacta necesaria para proteger sus líneas de procesos sanitarios.
La aplicación dicta el diseño: las válvulas de disco flotante accionadas por resorte son óptimas para líquidos y gases limpios, mientras que las válvulas de retención de bola son necesarias para medios viscosos, lodos o fluidos con partículas.
La capacidad de limpieza no es negociable: las verdaderas válvulas de retención sanitarias para CIP deben tener partes internas sin grietas y geometrías de autodrenaje para evitar el crecimiento microbiano.
La orientación afecta el rendimiento: la elección entre instalación horizontal y vertical afecta directamente la selección de la válvula, los requisitos de presión de apertura y las capacidades de drenaje.
El cumplimiento impulsa la selección de materiales: las piezas húmedas y los elastómeros deben alinearse con estándares industriales específicos (3-A, EHEDG, FDA, USP Clase VI) según el producto final (alimentos, lácteos o biofarmacéuticos).
Tabla de contenido
Palanca

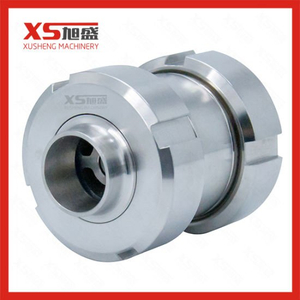

Cómo las válvulas de retención sanitarias protegen los sistemas de procesamiento higiénico
Una válvula sanitaria de retención conlleva un doble mandato estricto. Debe evitar de forma fiable el flujo inverso manteniendo al mismo tiempo una esterilidad absoluta. También debe garantizar una limpieza completa durante los ciclos de lavado automatizados. Si una válvula detiene el reflujo pero atrapa las bacterias, no cumple su propósito principal en un sistema de alta pureza.
Debe distinguir las válvulas de retención de las válvulas de control o aislamiento activo. Los operadores utilizan válvulas de mariposa, de diafragma o de bola para la regulación activa del flujo o el aislamiento manual de la línea. Una válvula de retención funciona de forma totalmente automática. Depende únicamente de los diferenciales de presión del fluido para abrir y cerrar. Evita el reflujo instantáneamente sin intervención del operador ni actuación externa.
Las diferencias estructurales entre diseños higiénicos e industriales son absolutas. Las válvulas industriales utilizan conexiones roscadas, juntas planas y cuerpos fundidos con superficies internas rugosas. Los diseños higiénicos eliminan todas las roscas internas. Utilizan extremos de abrazadera sanitaria, como accesorios Tri-Clamp o conexiones de soldadura orbital. Los fabricantes pulen todas las superficies internas mojadas con estrictos promedios de rugosidad para evitar la adhesión microbiana.
Estas válvulas especializadas protegen la integridad general del sistema. Protegen los equipos sensibles aguas arriba de picos repentinos de presión. También evitan la desastrosa mezcla de medios de proceso crudos con productos químicos de limpieza agresivos durante los ciclos de lavado automatizados. Por ejemplo, si una bomba de transferencia falla durante el funcionamiento, la válvula de retención se cierra de golpe inmediatamente. Esta acción evita que la columna de fluido se drene hacia atrás y que la bomba quede muerta al reiniciarse.

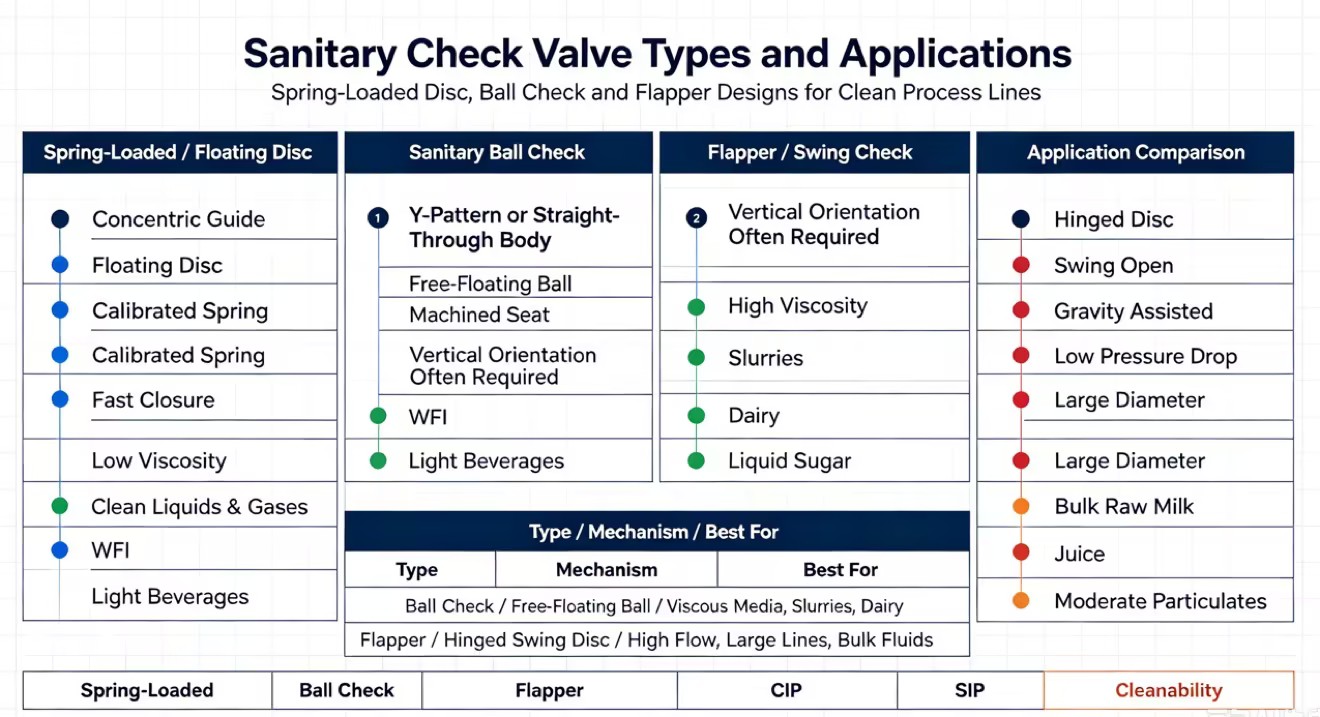

Tipos de válvulas de retención sanitarias y sus aplicaciones
Válvulas de retención de disco accionadas por resorte: características y aplicaciones
Las válvulas de retención de disco accionadas por resorte utilizan un disco guiado y un mecanismo de resorte para controlar la dirección del flujo. Se abren cuando la presión hacia adelante empuja el disco lejos del asiento y se cierran rápidamente cuando se detiene el flujo. Estas válvulas son adecuadas para fluidos de baja viscosidad como agua limpia, gases y bebidas, pero no son ideales para fluidos que contienen partículas que pueden bloquear componentes internos.
Válvulas de retención de bola sanitarias
Las válvulas de retención de bola sanitarias utilizan una bola de movimiento libre para controlar el flujo de fluido. Proporcionan una trayectoria de flujo más grande y son adecuados para fluidos de alta viscosidad, líquidos espesos y productos que contienen partículas suspendidas. Se utilizan comúnmente en aplicaciones de lácteos, alimentos y bebidas, pero generalmente requieren una dirección de instalación adecuada para un cierre confiable.
Válvulas de retención de oscilación sanitarias para aplicaciones de alto flujo
Las válvulas de retención de oscilación sanitarias utilizan un disco articulado que se abre con el flujo hacia adelante y se cierra cuando el flujo se invierte. Son adecuados para tuberías grandes y aplicaciones de alto flujo porque crean una baja pérdida de presión. Sin embargo, la estructura de la bisagra interna requiere un diseño higiénico cuidadoso y una certificación adecuada para garantizar una limpieza eficaz y evitar la contaminación.
Factores clave al elegir una válvula de retención sanitaria
Cómo seleccionar el tamaño de válvula y el diámetro de tubería correctos
El tamaño adecuado de la válvula dicta la eficiencia del sistema. Las válvulas sanitarias están disponibles en tamaños estándar fraccionados y enteros, que van desde 1/2 pulgada hasta 3 pulgadas y más. Debe hacer coincidir la válvula exactamente con las dimensiones de la tubería existente. Las válvulas sobredimensionadas o insuficientes crean restricciones de flujo inmediatas y desequilibrios de presión.
El diámetro de la tubería influye directamente en la velocidad del fluido. La velocidad es fundamental para dos fases operativas distintas. Durante la producción, la velocidad debe permanecer lo suficientemente alta como para mantener la válvula completamente abierta, evitando el desgaste prematuro. Durante la limpieza, el sistema requiere un flujo turbulento de alta velocidad para fregar las superficies internas de la válvula de manera efectiva. Un error común en el campo implica aumentar el tamaño de la válvula para reducir la caída de presión. Esto hace que el disco interno vibre porque la velocidad del flujo no es lo suficientemente alta como para mantenerlo abierto.
Compatibilidad con limpieza in situ (CIP) y esterilización in situ (SIP)
La especificación de válvulas de retención sanitarias para CIP requiere cálculos dinámicos de flujo precisos. El sistema debe generar suficiente velocidad de fluido CIP para abrir completamente el mecanismo de la válvula. Si el líquido de limpieza no puede desalojar completamente el disco o la bola, los puntos de contacto internos albergarán bacterias. La práctica estándar dicta una velocidad CIP mínima de 1,5 a 2,0 metros por segundo.
Las geometrías de drenaje automático son obligatorias para la compatibilidad CIP. El cuerpo de la válvula no debe permitir que se acumule líquido una vez finalizado el ciclo de lavado. Los ingenieros deben seleccionar diseños excéntricos o especificar ángulos de instalación exactos para eliminar todos los tramos muertos internos y garantizar un drenaje completo por gravedad.
Presión de agrietamiento y caída de presión (Cv)
La presión de apertura determina la presión mínima necesaria para abrir la válvula. La fuerza del resorte debe coincidir con los requisitos del sistema para garantizar un flujo suave y un cierre confiable. El valor Cv correcto ayuda a mantener la capacidad de flujo adecuada, evitar la pérdida de presión y evitar que la válvula limite el rendimiento del sistema.
Instalación vertical versus horizontal: cómo elegir
La dirección de instalación afecta el rendimiento y el drenaje de la válvula. La instalación vertical permite que la gravedad ayude al cierre de la válvula, especialmente para las válvulas de retención de bola. La instalación horizontal requiere diseños de válvulas adecuados, como estructuras asistidas por resorte o autodrenantes, para garantizar un funcionamiento confiable y evitar la acumulación de líquido durante la limpieza.
Elegir los materiales y el acabado de la superficie adecuados
Requisitos de acabado superficial y acero inoxidable 316L
La selección del material dicta la vida útil de la válvula. El acero inoxidable 316L estándar sirve para la mayoría de aplicaciones de alimentos, bebidas y lácteos. Sin embargo, los productos químicos CIP altamente corrosivos, los lodos abrasivos o los ambientes con alto contenido de cloruro requieren aleaciones más altas. Los ingenieros especifican AL-6XN o Hastelloy C-22 para evitar picaduras y grietas por corrosión bajo tensión en estos ambientes agresivos.
El acabado de la superficie afecta directamente el control microbiano. Los fabricantes miden la rugosidad de la superficie en micropulgadas (µin) Ra. Las aplicaciones estándar de alimentos y bebidas requieren un acabado Ra de 32 µin. Las aplicaciones farmacéuticas y de bioprocesamiento exigen un acabado Ra más estricto de 15 a 20 µin. El electropulido reduce aún más la adhesión bacteriana al eliminar los picos microscópicos de la superficie y crear una capa pasiva rica en cromo.
Cómo elegir el material de sello de válvula adecuado
Seleccionar el elastómero correcto evita una contaminación catastrófica del lote. El material del sello debe resistir tanto los medios del proceso como los químicos agresivos utilizados durante los ciclos de limpieza.
Carece de elasticidad; requiere diseños de asientos específicos para sellar adecuadamente.
Silicona
Farmacéutica de alta pureza, rangos de temperatura extremos.
Hasta 400°F (204°C)
Baja resistencia al desgarro físico; inadecuado para lodos abrasivos.
Los elastómeros no coincidentes presentan riesgos operativos graves. Los sellos incorrectos se hincharán, degradarán o arrojarán partículas directamente al producto final. Debe evaluar la compatibilidad del sello frente a las temperaturas máximas SIP y las concentraciones máximas de productos químicos CIP.
Estándares y certificaciones de válvulas de retención sanitarias
Los componentes sanitarios deben cumplir con estándares estrictos para garantizar la seguridad e higiene del producto. Los estándares 3-A se centran en la facilidad de limpieza y el diseño sanitario para aplicaciones de alimentos y lácteos, mientras que las pautas EHEDG proporcionan requisitos más estrictos para prevenir la contaminación bacteriana. Para aplicaciones farmacéuticas y de alta pureza, los materiales también deben cumplir con los requisitos del Título 21 del CFR de la FDA y la Clase VI de la USP para garantizar que las piezas húmedas sean seguras, no tóxicas y adecuadas para productos sensibles.
Conclusión
Una válvula de retención higiénica funciona como una protección crítica para la esterilidad del proceso y la protección de equipos costosos. Especificar la válvula incorrecta garantiza contaminación, caídas de presión y fallas de mantenimiento. Siga una estricta lógica de selección basada en las características de los medios, el tamaño de la línea, los requisitos de flujo y el cumplimiento de los materiales.
Tome estos siguientes pasos prácticos para proteger su línea de proceso:
Consulte con un ingeniero especializado en dimensionamiento de válvulas para verificar sus cálculos de velocidad del fluido y evitar vibraciones.
Solicite y revise los datos de la curva de flujo y los gráficos Cv para su aplicación específica para garantizar el tamaño adecuado de la bomba.
Verifique todos los informes de pruebas de materiales (MTR) y los certificados FDA/USP antes de autorizar la adquisición para garantizar el cumplimiento.
Establezca un programa de mantenimiento preventivo basado en sus concentraciones químicas CIP específicas y ciclos térmicos SIP.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre una válvula de retención sanitaria y una válvula de retención estándar?
R: Las válvulas de retención sanitarias cuentan con un diseño sin grietas para evitar el crecimiento bacteriano. Utilizan conexiones sanitarias Tri-Clamp en lugar de roscas. Sus superficies internas están altamente pulidas según valores Ra específicos. Estas características garantizan que la válvula se pueda limpiar completamente durante los ciclos CIP automatizados, a diferencia de las válvulas industriales estándar.
P: ¿Se puede instalar horizontalmente una válvula de retención higiénica?
R: Sí, pero con limitaciones estrictas. Las válvulas de disco accionadas por resorte pueden funcionar horizontalmente. Sin embargo, requieren diseños de cuerpo excéntrico específicos o ángulos de instalación precisos. Esto garantiza que la válvula sea completamente autodrenante y evita que el líquido se acumule después de los ciclos de limpieza.
P: ¿Cuál es la mejor válvula de retención para fluidos viscosos como yogur o almíbar?
R: Las válvulas de retención de bola sanitarias son la opción óptima para fluidos viscosos. Cuentan con una ruta de flujo sin obstrucciones que maneja fácilmente medios espesos y partículas suspendidas sin obstrucciones. No tienen resortes internos que puedan atrapar productos lácteos o jarabes pesados.
P: ¿Cómo elijo la presión de apertura adecuada para las válvulas de retención sanitarias para CIP?
R: Debes equilibrar la tensión del resorte. El resorte debe ser lo suficientemente fuerte como para cerrar la válvula rápidamente contra el flujo inverso. Sin embargo, debe ser lo suficientemente liviano como para permitir un flujo completo hacia adelante sin causar una caída excesiva de presión o dejar sin suministro a las bombas aguas abajo.
P: ¿Por qué vibra mi válvula de retención sanitaria?
R: El ruido generalmente ocurre cuando la válvula es demasiado grande para el caudal del sistema o la tensión del resorte es demasiado alta. Esto evita que el disco interno se asiente firmemente en la posición abierta, provocando que rebote rápidamente en la corriente de fluido.
P: ¿Con qué frecuencia se deben reemplazar los elastómeros en una válvula de retención sanitaria?
R: Los intervalos de reemplazo dependen completamente de los parámetros de su proceso. Las altas temperaturas SIP y los químicos CIP agresivos degradan los sellos más rápido. Debe realizar inspecciones de rutina durante el tiempo de inactividad programado para determinar la tasa de desgaste y establecer un programa de reemplazo preventivo antes de que ocurra la falla.
