La gestión precisa de la presión en entornos de procesamiento higiénicos afecta directamente la calidad, el rendimiento y la integridad del recipiente del producto. Incluso pequeñas desviaciones de presión durante operaciones sensibles pueden arruinar un lote completo o dañar el equipo. Las válvulas de seguridad estándar y los sistemas manuales de alivio de presión a menudo fallan en procesos automatizados como la fermentación, que generan una presión en continuo aumento. Depender de la intervención manual introduce riesgos importantes. Se enfrenta a daños en el tanque por sobrepresión, contaminación bacteriana por respiraderos de alivio mal diseñados y tiempo de inactividad del proceso.
Necesita soluciones de regulación automatizadas y especializadas diseñadas específicamente para el control remoto de la presión en tanques higiénicos. La válvula de escape de presión sb resuelve estas limitaciones operativas exactas. Al integrarse directamente con los sistemas de automatización de plantas, proporciona una modulación de presión continua y altamente precisa sin ajustes manuales. Esta guía desglosa la mecánica operativa, las especificaciones técnicas y las realidades de implementación de estas válvulas para respaldar sus decisiones de ingeniería y adquisiciones.
Conclusiones clave
Función principal: La válvula de escape de presión SB es una válvula reguladora automatizada diseñada para controlar de forma continua y remota la presión de trabajo en los tanques durante procesos que generan exceso de gas o presión.
Caso de uso principal: Estándar de la industria para aplicaciones de manejo de fluidos higiénicos, específicamente en cervecería (fermentación y recuperación de CO2), lácteos, procesamiento de alimentos y bebidas.
Mecanismo operativo: Utiliza un sistema accionado neumáticamente para forzar la apertura y modular la presión con precisión, integrándose directamente con los sistemas de automatización de plantas.
Realidad de la implementación: Requiere un estricto cumplimiento de los protocolos de seguridad del OEM con respecto a la gestión del aire comprimido y requiere una integración adecuada con los sistemas de limpieza in situ (CIP) para su cumplimiento.
Tabla de contenido
Palanca
¿Qué es una válvula de escape de presión SB?
Control de presión para tanques higiénicos
La válvula de escape de presión SB es una válvula higiénica diseñada para controlar y mantener automáticamente la presión dentro de tanques cerrados. A diferencia de las válvulas de alivio de seguridad tradicionales que solo se activan durante eventos de sobrepresión, ajusta continuamente la abertura de escape para liberar el exceso de gas y mantener estable la presión del tanque.
Funciones clave:
Regulación automática de presión
Control continuo de liberación de gas.
Condiciones de funcionamiento estables del tanque
Protección contra fluctuaciones de presión
Principio de funcionamiento en el procesamiento sanitario
Durante procesos como la fermentación, la generación de gas aumenta la presión del tanque. La válvula responde ajustando la posición de su obturador interno según el requisito de presión. Esto permite una liberación precisa de gas mientras se mantiene el punto de ajuste de presión requerido.
Se utiliza comúnmente en:
Tanques de fermentación
Sistemas de procesamiento de bebidas
Equipos de producción de alimentos.
Recipientes de proceso higiénicos
Diferencia con las válvulas de escape estándar
Las válvulas de escape de presión SB están diseñadas específicamente para aplicaciones sanitarias. A diferencia de las válvulas neumáticas de escape rápido estándar o las válvulas de escape industriales, se centran en:
Característica
Válvula de escape de presión higiénica
Válvula de escape estándar
Propósito principal
Control de presión del tanque
Liberación de aire
Solicitud
Alimentos, bebidas, productos farmacéuticos.
Industria general
Método de control
Regulación automática
escape sencillo
Enfoque de diseño
Limpieza e higiene
Operación básica
Integración en sistemas de tanques higiénicos
La válvula normalmente se instala en la parte superior del tanque donde se acumulan los gases del proceso. Trabaja junto con sistemas de suministro de gas, líneas de recuperación de CO₂ y sistemas de limpieza CIP para mantener condiciones de producción seguras y controladas.
La instalación típica incluye:
Espacio de cabeza del tanque ↓ Válvula de escape de presión SB ↓ Sistema de escape/recuperación de gas ↓ Conexión de limpieza CIP
Este diseño ayuda a los fabricantes a lograr un control preciso de la presión manteniendo al mismo tiempo los estándares sanitarios de producción.
Cómo una válvula de escape de presión SB controla la presión del tanque
Componentes principales y características de diseño higiénico
Una válvula de escape de presión sanitaria consta de componentes clave que incluyen el cuerpo de la válvula, el conjunto de tapón y sello, el actuador neumático y el mecanismo de resorte. Estas piezas trabajan juntas para controlar la liberación de gas mientras mantienen el rendimiento higiénico. Las piezas que entran en contacto con el producto suelen estar hechas de acero inoxidable 316L para resistir la corrosión, mientras que los sellos aprobados por la FDA, como EPDM y FKM, ayudan a garantizar un funcionamiento seguro durante los ciclos de producción y limpieza.
Cómo la válvula regula la presión automáticamente
La válvula mantiene una presión estable del tanque mediante un ajuste continuo en lugar de una simple operación de apertura y cierre. Durante procesos como la fermentación, el aumento de la presión de CO₂ se controla ajustando la abertura de escape para liberar la cantidad requerida de gas. El equilibrio entre la presión del tanque, la fuerza del resorte y el control neumático permite que la válvula mantenga ajustes de presión precisos.
Cómo el control neumático permite la operación remota
El accionamiento neumático permite controlar la válvula de forma remota a través de sistemas de automatización como PLC o SCADA. El aire comprimido ajusta la apertura de la válvula según los requisitos del proceso, lo que permite a los operadores gestionar la presión sin ajustes manuales en el tanque. Esto mejora la seguridad, reduce los requisitos de mano de obra y respalda el control de producción automatizado.
Cómo el control neumático permite la operación remota

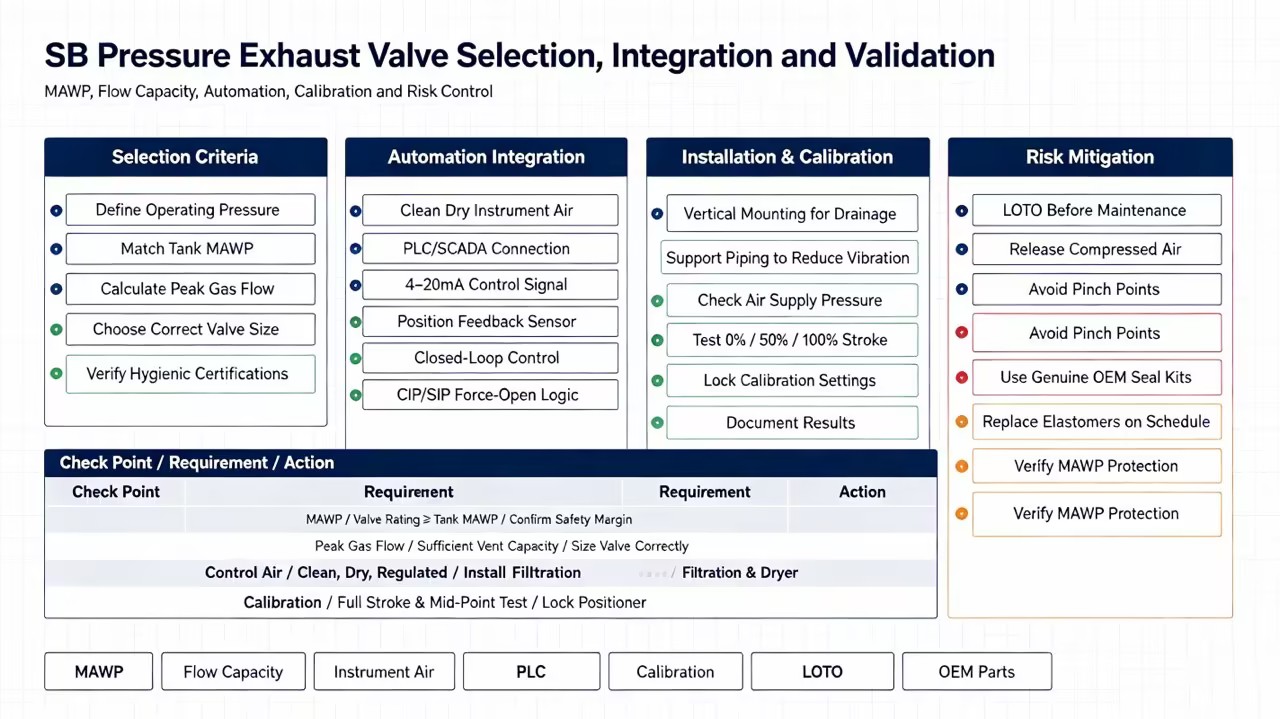

Criterios de desempeño y éxito
Elegir la válvula adecuada requiere hacer coincidir la presión nominal, la capacidad de flujo y la velocidad de respuesta con los requisitos del proceso. La válvula debe soportar la presión máxima de trabajo del tanque y liberar el exceso de gas lo suficientemente rápido para mantener una presión estable. El tamaño adecuado y la rápida respuesta del actuador ayudan a prevenir fluctuaciones de presión, proteger la calidad del producto y garantizar un funcionamiento confiable.
Estándares de higiene y cumplimiento
Las válvulas de escape de presión sanitarias deben cumplir estrictos requisitos de higiene para aplicaciones de alimentos, bebidas y farmacéuticas. Certificaciones como EHEDG, 3-A y FDA ayudan a garantizar materiales seguros y un diseño higiénico. La válvula debe tener características de autodrenaje y una estructura interna lisa sin áreas muertas donde se puedan acumular líquidos o bacterias, lo que favorece una limpieza eficaz y previene la contaminación.
Escalabilidad del sistema e integración de automatización
Las instalaciones modernas exigen soluciones escalables que se conecten a las redes existentes. Evalúe los requisitos específicos para integrar los controles neumáticos de la válvula con la infraestructura de su planta. Esto incluye evaluar la disponibilidad de aire de instrumentos limpio y seco (que generalmente cumple con los estándares ISO 8573-1) y la capacidad de la red PLC actual para manejar bucles de control adicionales. La válvula debe comunicarse eficazmente con el sistema central para alcanzar su máximo potencial operativo.
Evaluar la disponibilidad de sensores de retroalimentación, como indicadores de posición o interruptores de proximidad. Estos sensores proporcionan datos en tiempo real al PLC, confirmando la posición física del obturador de la válvula. Esta retroalimentación es esencial para los sistemas de control de circuito cerrado. Permite que el software de automatización verifique que la válvula haya respondido correctamente a la señal de comando, evitando así errores de proceso antes de que afecten al producto.
Control de presión automatizado versus manual: diferencias clave
¿Por qué elegir una válvula de escape de presión automatizada?
La transición de válvulas de alivio manuales a sistemas automatizados implica evaluar distintas compensaciones operativas. Debe sopesar el mayor gasto de capital inicial y la complejidad de instalación de la válvula automatizada con los costos de mano de obra continuos, la inexactitud inherente y los riesgos de seguridad asociados con el alivio de presión manual. Los sistemas manuales requieren monitoreo humano constante y ajustes físicos. Estos son propensos a errores y exponen a los operadores a entornos peligrosos en la parte superior de los recipientes de fermentación.
El verdadero valor de la automatización se revela a través de importantes mejoras en el rendimiento y la consistencia del producto. El perfilado de presión preciso y automatizado permite a las instalaciones mantener niveles exactos de carbonatación en las bebidas y optimizar los rendimientos de recuperación de CO2. Al eliminar las fluctuaciones de presión inherentes al control manual, las válvulas automatizadas garantizan que cada lote cumpla con estrictos parámetros de calidad. Esto reduce el desperdicio y aumenta la eficiencia general de la producción.
Característica
Válvula de alivio manual
Válvula de escape automatizada
Método de control
Ajuste físico por operador
Señal neumática PLC/SCADA
Tiempo de respuesta
Lento, depende de la intervención humana.
Modulación inmediata y continua.
Riesgo de seguridad
Alto (requiere acceso a la parte superior del tanque)
Bajo (operación remota desde la sala de control)
Consistencia del proceso
Variable, propenso a fluctuaciones.
Altamente estable, se mantienen puntos de ajuste exactos
Integración PIC
A menudo requiere desglose manual
Apertura forzada totalmente automatizada
Costo inicial versus beneficios operativos a largo plazo
Evaluar el impacto financiero requiere mirar más allá del precio de compra inicial para comprender el valor operativo a largo plazo. Es necesario un análisis riguroso de los intervalos de mantenimiento. Las válvulas automatizadas de alta calidad están diseñadas para ciclos operativos prolongados entre reconstrucciones. La durabilidad del actuador neumático durante un ciclo de vida de 5 a 10 años compensa en gran medida la inversión inicial en comparación con alternativas de terceros más económicas que requieren reemplazo frecuente.
La disponibilidad y confiabilidad de los kits de sellos de repuesto OEM desempeñan un papel fundamental en la viabilidad a largo plazo. El uso de repuestos originales garantiza que la válvula mantenga sus especificaciones de rendimiento y cumplimiento higiénico originales. Si bien los elastómeros de terceros pueden ofrecer un costo inicial más bajo, con frecuencia fallan prematuramente bajo la presión de químicos CIP agresivos. Esto provoca tiempos de inactividad no planificados y una posible contaminación del producto que supera con creces el ahorro en las piezas mismas.
Problemas comunes de instalación y soluciones
Peligros del sistema neumático y protocolos de seguridad
Los sistemas neumáticos requieren estrictos procedimientos de seguridad durante la operación y el mantenimiento. Libere siempre el aire comprimido antes de dar servicio a la válvula para evitar movimientos inesperados y lesiones. Los operadores deben seguir los procedimientos LOTO (bloqueo/etiquetado) para aislar las fuentes de aire y eléctricas antes de trabajar en el equipo.
Guía de instalación y calibración de válvulas
La instalación y calibración correctas garantizan un control de presión estable. La válvula debe instalarse en la posición adecuada, con soporte de tubería adecuado y sin restricciones de flujo. Durante la calibración, los técnicos deben verificar la presión del aire, probar el movimiento de la válvula a través de señales del PLC y confirmar el rendimiento preciso de apertura y cierre. La calibración adecuada evita fluctuaciones de presión y mejora la confiabilidad del sistema.
Requisitos de mantenimiento y limpieza CIP/SIP
Las válvulas de escape de presión sanitarias deben integrarse con los sistemas de limpieza CIP y SIP para mantener la higiene. Durante la limpieza, la válvula se abre automáticamente para permitir que los líquidos de limpieza lleguen a las superficies internas. La inspección y el reemplazo periódicos de piezas de desgaste, como sellos y juntas tóricas, ayudan a prevenir fugas, mantener el control de la presión y reducir el tiempo de inactividad inesperado.
Conclusión
La válvula de escape de presión automatizada sirve como componente fundamental para las instalaciones de procesamiento higiénicas modernas. Las operaciones que exigen una gestión remota y exacta de la presión no pueden depender de sistemas de alivio manuales obsoletos. Al proporcionar una modulación continua controlada neumáticamente, estas válvulas protegen la integridad del recipiente, garantizan una consistencia estricta del producto y se integran directamente en los ciclos de limpieza automatizados. Representan una actualización fundamental para cualquier entorno de manipulación de fluidos de gran volumen.
Para avanzar con la implementación, ejecute estos siguientes pasos específicos:
Confirme la MAWP de su tanque específico y calcule las tasas máximas de generación de gas para dimensionar con precisión la capacidad de flujo de la válvula.
Consulte con un ingeniero de procesos dedicado para verificar las certificaciones de higiene requeridas (EHEDG, 3-A) para su aplicación industrial específica.
Evalúe su infraestructura neumática actual para garantizar que haya aire de control limpio y adecuado disponible en la parte superior del tanque.
Solicite hojas de datos técnicos completos y certificados de materiales a distribuidores autorizados para verificar el cumplimiento.
Revise sus protocolos CIP y de automatización existentes para garantizar que la nueva válvula pueda integrarse sin requerir una revisión completa de su arquitectura de control.
Preguntas frecuentes
P: ¿Cuál es la función principal de una válvula de escape de presión SB?
R: La función principal es la reducción y el mantenimiento remoto y automatizado de la presión de trabajo en tanques higiénicos. Modula continuamente para ventilar el exceso de gas generado durante los procesos dinámicos, asegurando que el ambiente interno permanezca en un punto de ajuste exacto y predeterminado sin requerir intervención manual.
P: ¿En qué se diferencia una válvula de escape de presión SB de una válvula de alivio de seguridad estándar?
R: Las válvulas de escape automatizadas están diseñadas para una regulación continua del proceso y un control remoto preciso de las presiones de trabajo estándar. Por el contrario, las válvulas de seguridad estándar actúan únicamente como dispositivos de seguridad. Permanecen cerrados durante el funcionamiento normal y sólo se abren durante emergencias de sobrepresión extrema para evitar fallas catastróficas del tanque.
P: ¿Qué industrias dependen de las válvulas de escape de presión SB?
R: Estas válvulas se utilizan mucho en los sectores de manipulación de fluidos higiénicos. Las industrias primarias incluyen cervecería, lácteos, procesamiento de alimentos y bebidas. Son especialmente críticos en aplicaciones que involucran fermentación, carbonatación precisa y procesos automatizados de recuperación de CO2 donde la gestión del gas dicta la calidad del producto.
P: ¿Cómo se limpia una válvula de escape de presión SB?
R: La limpieza se logra mediante la integración con sistemas automatizados de limpieza in situ (CIP). Durante el ciclo CIP, una señal neumática activa el mecanismo de apertura forzada, levantando el tapón interno. Esto permite que los productos químicos de limpieza agresivos y el vapor esterilizante se laven completamente sobre el asiento de la válvula y los sellos internos.
P: ¿Cuáles son los requisitos de aire comprimido para el actuador?
R: El actuador neumático requiere un suministro continuo de aire de instrumentos limpio, seco y regulado. La humedad o las partículas en el suministro de aire dañarán los componentes neumáticos internos. Los operadores deben consultar la hoja de datos específica del OEM para que coincida con los requisitos exactos de la barra de presión para una modulación óptima de la válvula.
P: ¿Hay repuestos disponibles para las válvulas de escape de presión SB?
R: Sí, pero es obligatorio adquirir kits de servicio OEM originales. El uso de piezas de repuesto auténticas, como elastómeros y componentes del actuador específicos de Alfa Laval, garantiza que la válvula mantenga su cumplimiento higiénico, sus índices de presión y su longevidad operativa originales, evitando fallas prematuras causadas por materiales incompatibles de terceros.
P: ¿Se puede adaptar una válvula de escape de presión SB a los tanques existentes?
R: La modernización es totalmente factible, siempre que el tanque existente posea las conexiones sanitarias correctas en la parte superior del recipiente. Además, la instalación debe poder encaminar una línea de control neumático regulada y los cables de comunicación PLC necesarios a la nueva ubicación de la válvula para permitir la operación remota.
