Los detalles de producto

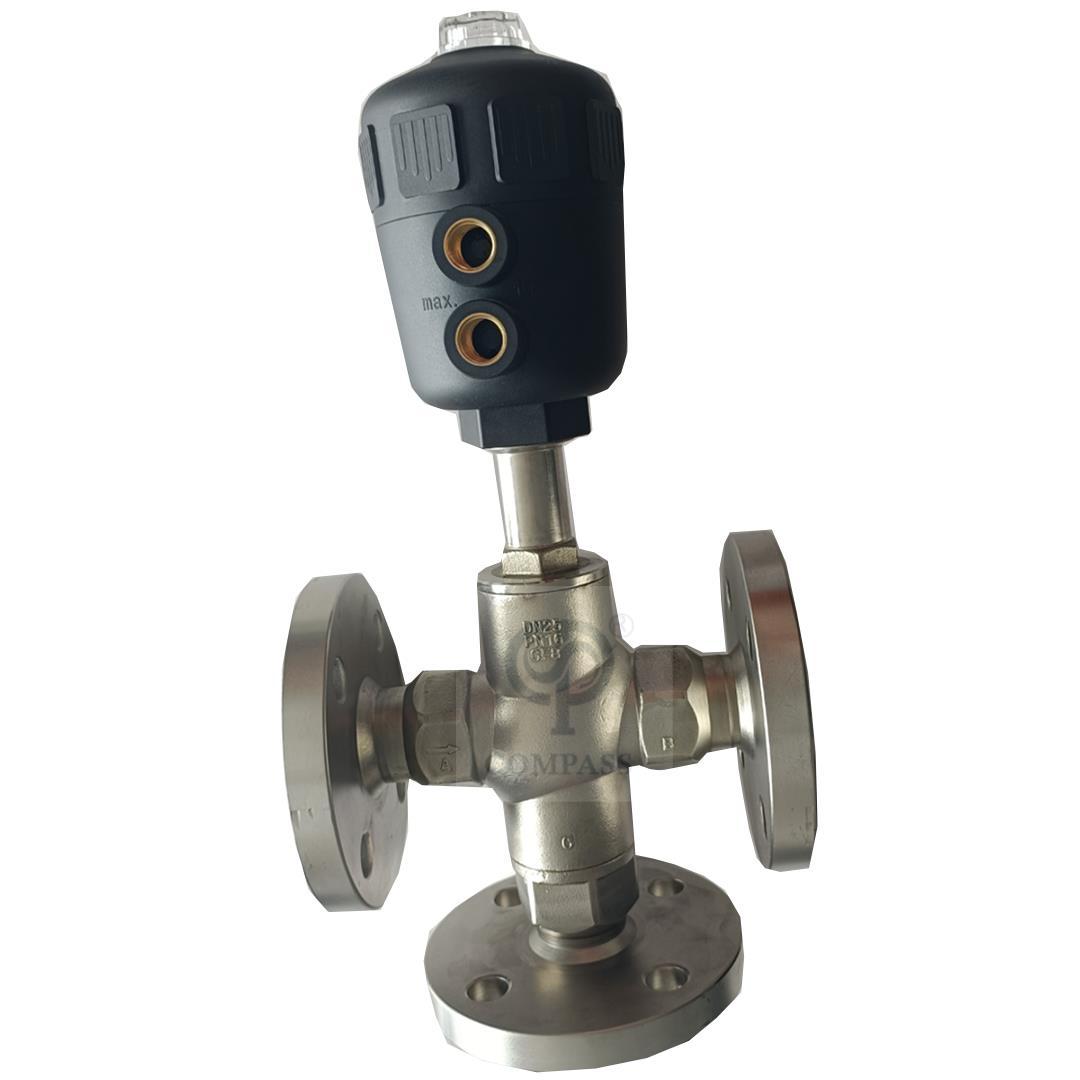

La válvula neumática de asiento inclinado puede ahorrar espacio manteniendo el caudal.Utiliza un actuador neumático de simple efecto con protección de seguridad de resorte para operar la válvula de asiento en ángulo guía.Al usarlo, se debe elegir entre estar normalmente abierto o normalmente cerrado.Es ampliamente utilizado en fluidos de control de la industria de automatización, industria láctea de alimentos, agua doméstica, medio fluido de tuberías comunes, etc.
Las válvulas neumáticas de asiento angular se utilizan ampliamente para arranques cortos y frecuentes, con las características de respuesta sensible y acción precisa.Cuando se utiliza junto con válvulas electromagnéticas, el control neumático puede controlar con precisión el flujo de gas y líquido.Puede lograr un control preciso de la temperatura y requisitos de goteo de líquidos.El gabinete de esterilización por calor húmedo debe usar válvulas de asiento de esquina para controlar la cantidad de vapor y controlar con precisión la temperatura.
Estándar | SMS, DIN |
Piezas de contacto de materiales | SS316 (1.4401)-CF8M | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304(1.4301)-CF8 | |
Tamaño | DN10-DN80 |
Tamaño del actuador | 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm |
Conexión | Soldadura a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida |
Material del sello | PTFE, el material cumple con FDA21CFR117.2600 |
Cilindro | Doble efecto, simple efecto |
Opción de unidad | Manual, control neumático, sensor de posición, controlador C-top, controlador C-top (AS-I) |
Fluido máx.Presión | 1,6bar (232psi) |
Presión de control | 0,3-0,8bar (43,5-116psi) |
Temperatura del fluido | 14 ~ 428 °F (-10 ºC ~ +220 ºC) |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) |
Tratamiento de superficies | Arenado, pulido, electrólisis |
Tipo de control | Normalmente cerrado, normalmente abierto |
Fluido de control: | Gas neutro, Aire |
Fluido aplicable | Agua, alcohol, aceite, tinte, vapor, gas o líquido neutro, disolvente orgánico, ácido y lejía. |
Principio de funcionamiento
En condiciones de no funcionamiento, debido a la fuerza del resorte, la válvula generalmente está cerrada (abierta).Cuando el pistón del actuador es comprimido por gas, la válvula se abre (cierra).La forma de doble efecto depende del gas comprimido para controlar el interruptor de la válvula.
Simple efecto (el cabezal neumático suele ser un orificio);Principio de funcionamiento: para alcanzar la función de apertura y cierre según el reinicio del resorte, normalmente se divide en apertura y cierre.
Doble efecto (el cabezal neumático suele tener dos orificios);Principio de funcionamiento: dar aire al interruptor de control.(Puede elegir doble función y retorno por resorte, controlar con precisión según los requisitos del cliente).
Especificaciones técnicas
Fluido máx.Presión: 1,6 bar (232 psi)
Presión de control: 0,3-0,8 bar (43,5-116 psi)
Rango de temperatura
Temperatura del fluido: 14 ~ 428°F (-10ºC~+220 ºC)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)
Material
Material del cuerpo de la válvula: Acero inoxidable
Material de sellado: PTFE
Carcasa ejecutiva: Poliamida, Acero inoxidable
Opciones
1. Los materiales disponibles son SS316 (1.4401) CF8M y SS304(1.4301) CF8 1. Los tamaños disponibles son de DN10 a DN80 2. La conexión puede ser soldada a tope, Tri-clamp, rosca hembra (BSP.BSPT, NPT), Brida 3. El tamaño del actuador es 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm.
4. El cilindro incluye doble efecto y simple efecto.
5. La opción de accionamiento puede ser manual, control neumático, sensor de posición, controlador C-top, controlador C-top (AS-I)
6. El tipo de control es normalmente cerrado, normalmente abierto.
Ventajas & Característica
1. Flujo grande, baja resistencia, sin martillo de ariete. La forma tipo Y amplió la sección de flujo, lo que podría aumentar el flujo en un 30% y hacer que el flujo sea más suave.
2. Vida súper larga.
3.Que ayudan al vástago a ajustarse y lubricarse automáticamente.
4.El material del cilindro es acero inoxidable. Se lubrica automáticamente y gira 360° libremente.
