Especificación
Estándar | SMS, DIN |
Piezas de contacto de material | SS304(1.4301)-CF8 ，SS316 (1.4401)-CF8M | Provisto de un informe de inspección de material |
Material de piezas sin contacto | SS304(1.4301)-CF8 |
Tamaño | 1'-4', DN10-DN80 |
Tamaño del actuador | 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm |
Conexión | Soldadura a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida |
Material de sello | PTFE, el material cumple con FDA21CFR117.2600 |
Cilindro | Doble efecto, simple efecto |
Opción de accionamiento | Manual, control neumático, sensor de posición, controlador C-top, controlador C-top (AS-I) |
Fluido máx. Presión | 1,6bar (232psi) |
Presión de control | 0,3-0,8bar (43,5-116psi) |
Temperatura del fluido | 14 ~ 428 °F (-10 ºC ~ +220 ºC) |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) |
Tratamiento superficial | Arenado, pulido, electrólisis |
Tipo de control | Normalmente cerrado, normalmente abierto |
Fluido de control: | Gas neutro, Aire |
Fluido aplicable | Agua, alcohol, aceite, tinte, vapor, gas o líquido neutro, disolvente orgánico, ácido y lejía. |
Principio de funcionamiento
En condiciones de no funcionamiento, debido a la fuerza del resorte, la válvula generalmente está cerrada (abierta). Cuando el pistón del actuador es comprimido por gas, la válvula se abre (cierra). La forma de doble acción depende del gas comprimido para controlar el interruptor de la válvula.
Simple efecto (el cabezal neumático suele ser un orificio); Principio de funcionamiento: para alcanzar la función de apertura y cierre según el reinicio del resorte, normalmente se divide en apertura y cierre.
Doble efecto (el cabezal neumático suele tener dos orificios); Principio de funcionamiento: dé aire al interruptor de control. (Puede elegir doble función y retorno por resorte, controlar con precisión según los requisitos del cliente).
Opción
1. Los materiales disponibles son SS316 (1.4401) CF8M y SS304(1.4301) CF8..
2.Los tamaños disponibles son de DN10 a DN80..
3. La conexión puede ser soldada a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida.
4. El tamaño del actuador tiene 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm..
5.El cilindro incluye doble efecto y simple efecto..
6.La opción de accionamiento puede ser manual, control neumático, sensor de posición, controlador C-top, controlador C-top (AS-I).
7.El tipo de control es normalmente cerrado, normalmente abierto..
Especificaciones técnicas
Fluido máx. Presión: 1,6 bar (232 psi)
Presión de control: 0,3-0,8 bar (43,5-116 psi)
Rango de temperatura
Temperatura del fluido: 14 ~ 428°F (-10ºC~+220 ºC)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)

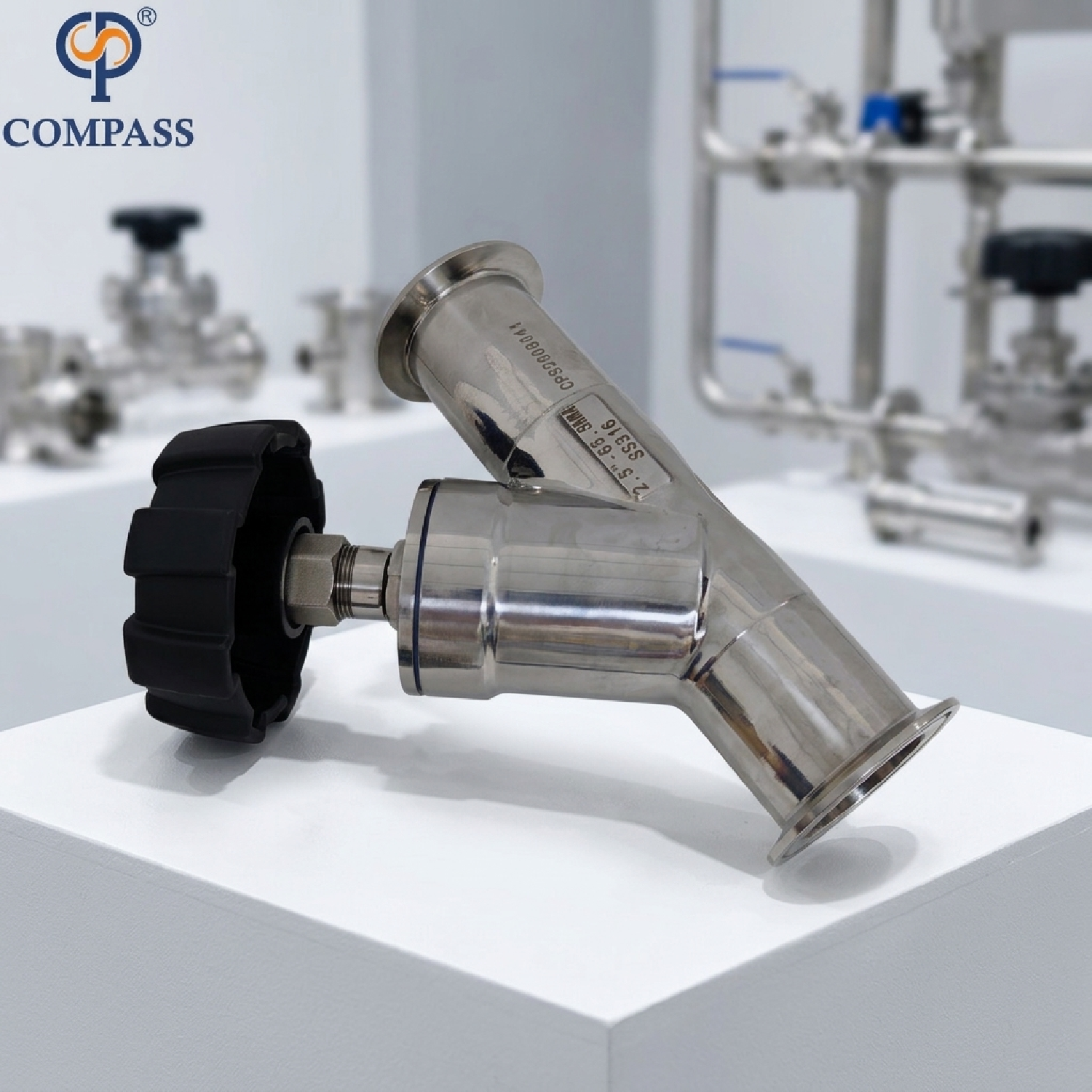

¿Cómo pedir una válvula de asiento inclinado?
1. ¿Qué material ? , como SS304 o SS316?.
2. Qué tamaño ? , como DN10 a DN80.
3. Qué extremos de conexión ? , como soldadura a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida.
4. ¿Cuál es el requisito de presión ? ? Como PN16, PN25, PN40..
5. Qué es la unidad ? , como manual, neumática, C-top, C-top con retroalimentación.
