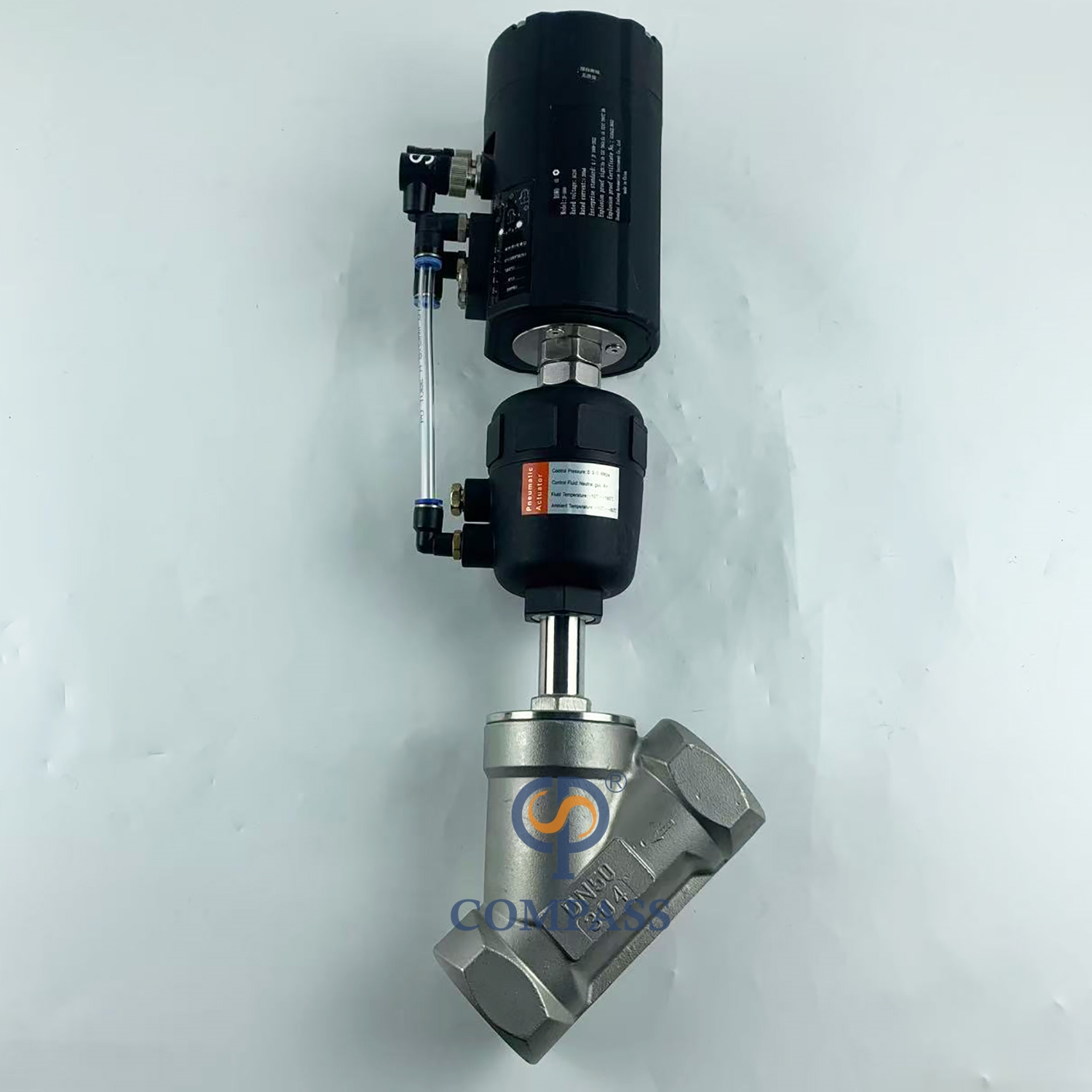

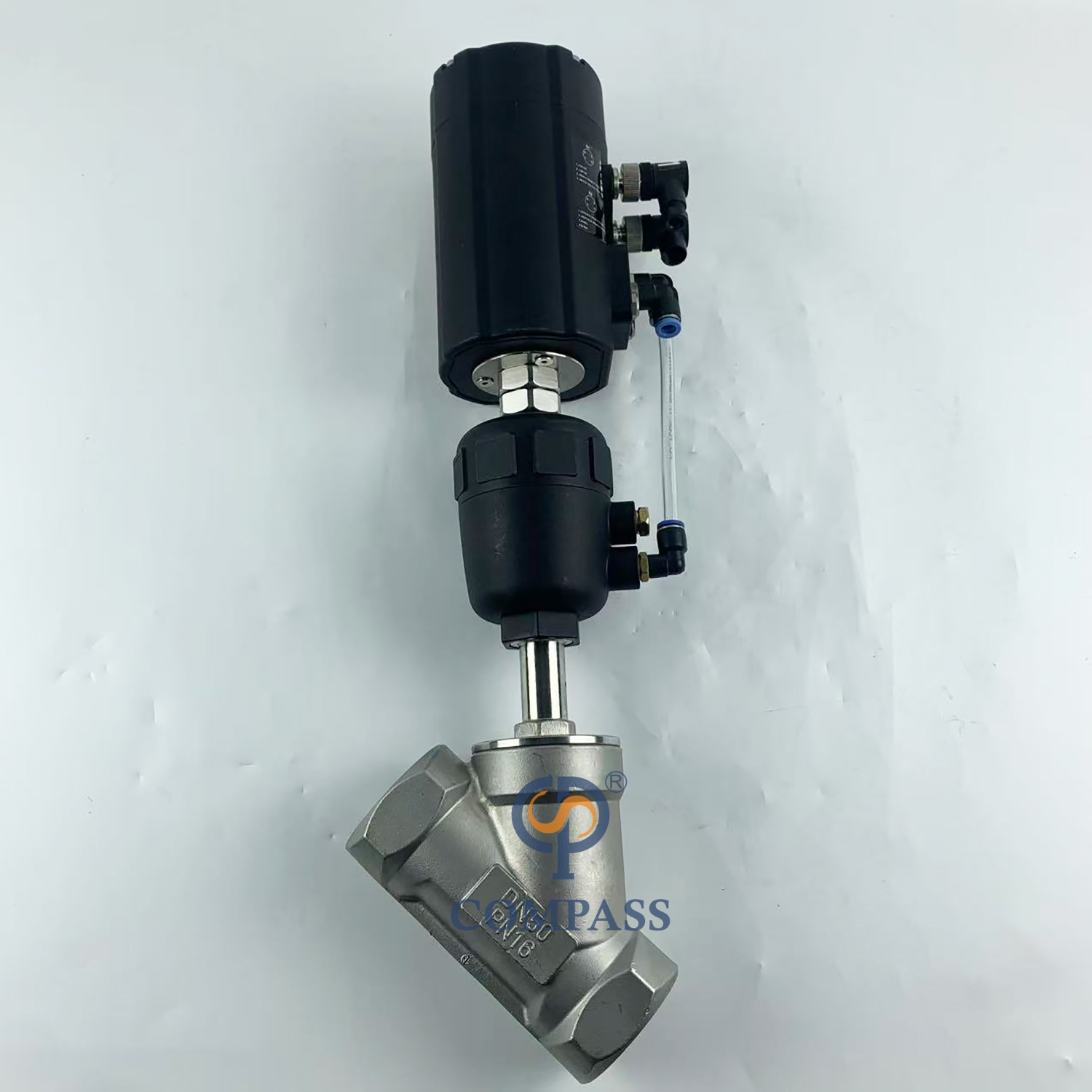

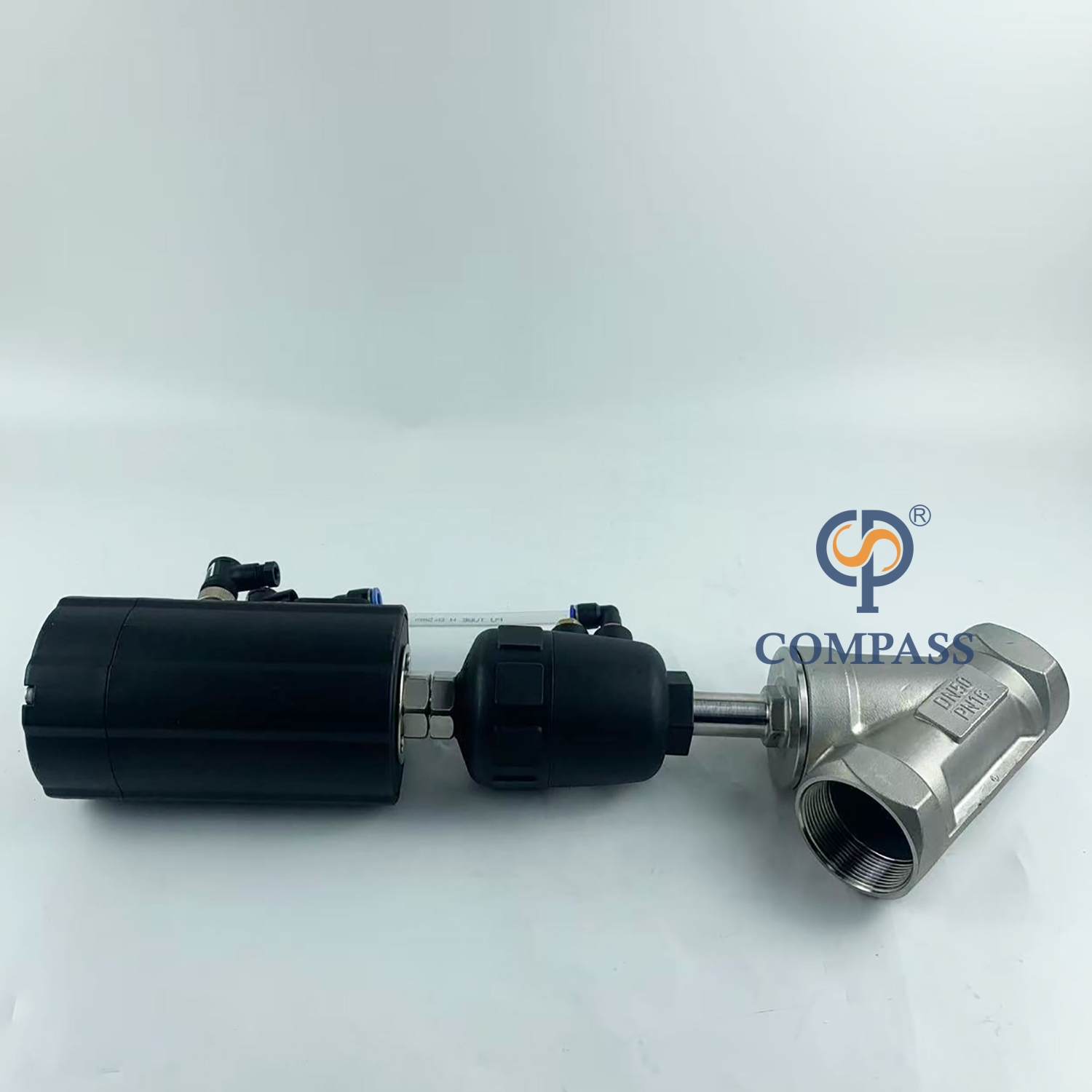

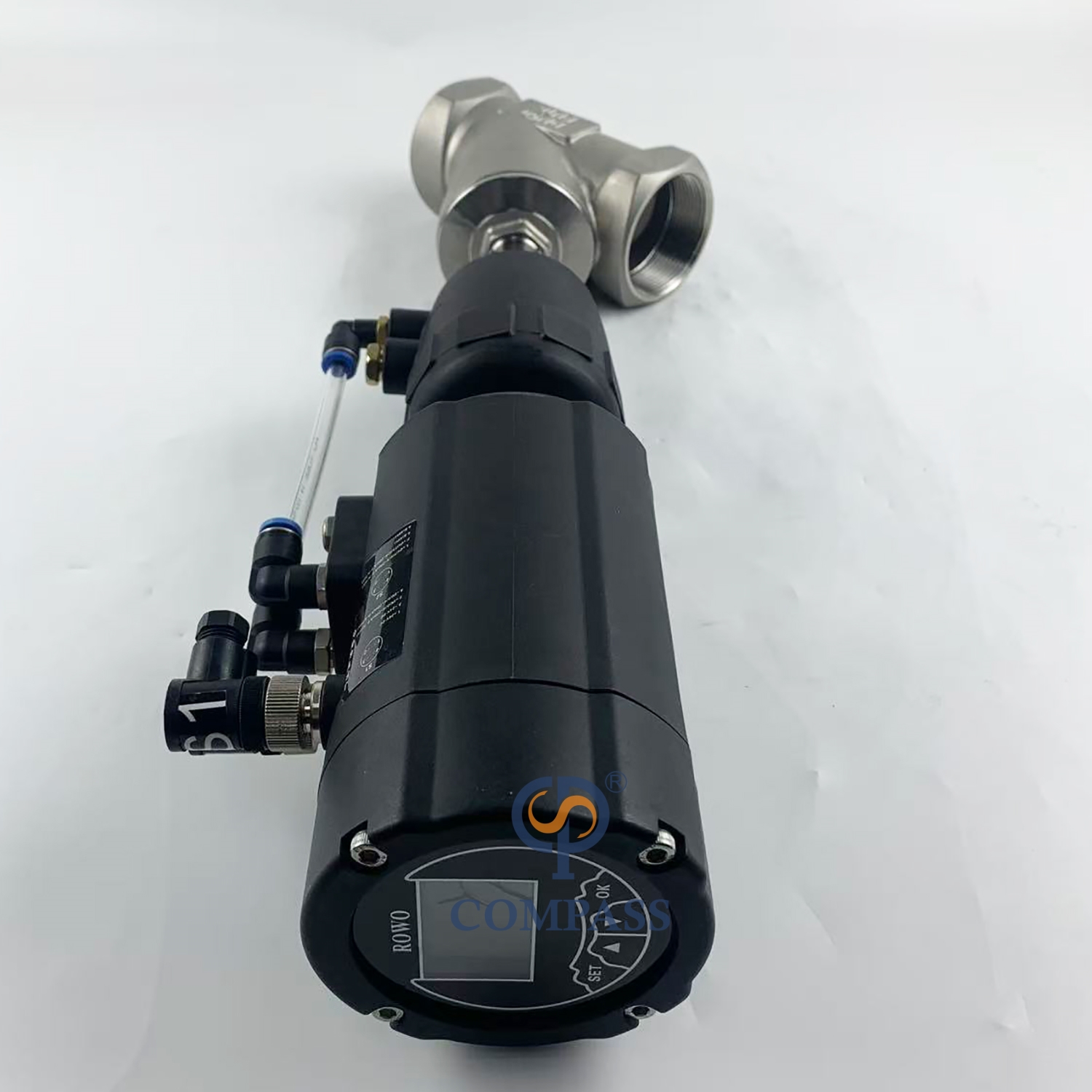

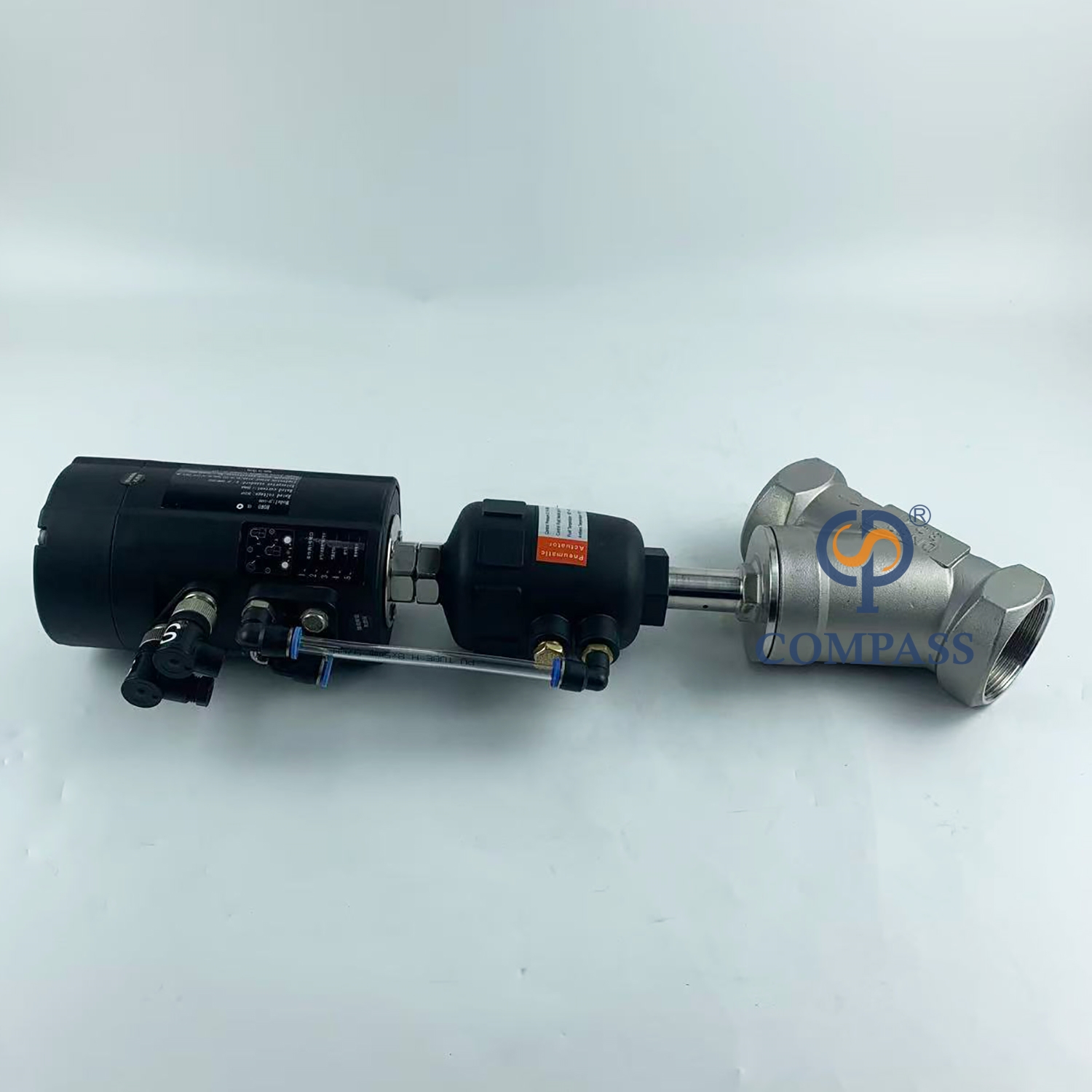

Válvula de asiento de ángulo roscada hembra neumática SS304 BSPT con cabezal de control 4-20MA

Usted está aquí: Hogar » productos » Válvulas Sanitarias » Válvula de asiento de ángulo sanitario » Válvula de asiento de ángulo roscada hembra neumática SS304 BSPT con cabezal de control 4-20MA

Compartir con:

Válvula de asiento de ángulo roscada hembra neumática SS304 BSPT con cabezal de control 4-20MA

La válvula neumática de asiento inclinado puede ahorrar espacio manteniendo el caudal. Utiliza un actuador neumático de simple efecto con protección de seguridad de resorte para operar la válvula de asiento en ángulo guía. Al usarlo, se debe elegir entre estar normalmente abierto o normalmente cerrado. Es ampliamente utilizado en fluidos de control de la industria de automatización, industria láctea de alimentos, agua doméstica, medio fluido de tuberías comunes, etc.

Las válvulas neumáticas de asiento inclinado se utilizan ampliamente para arranques cortos y frecuentes, con las características de respuesta sensible y acción precisa. Cuando se utiliza junto con válvulas electromagnéticas, el control neumático puede controlar con precisión el flujo de gas y líquido. Puede lograr un control preciso de la temperatura y requisitos de goteo de líquidos. El gabinete de esterilización por calor húmedo debe usar válvulas de asiento de esquina para controlar la cantidad de vapor y controlar con precisión la temperatura.

Modelo:
1-1/2 '
Marca del producto:
Compass
Código De Producto:
011002AC10403A38

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Los detalles del producto

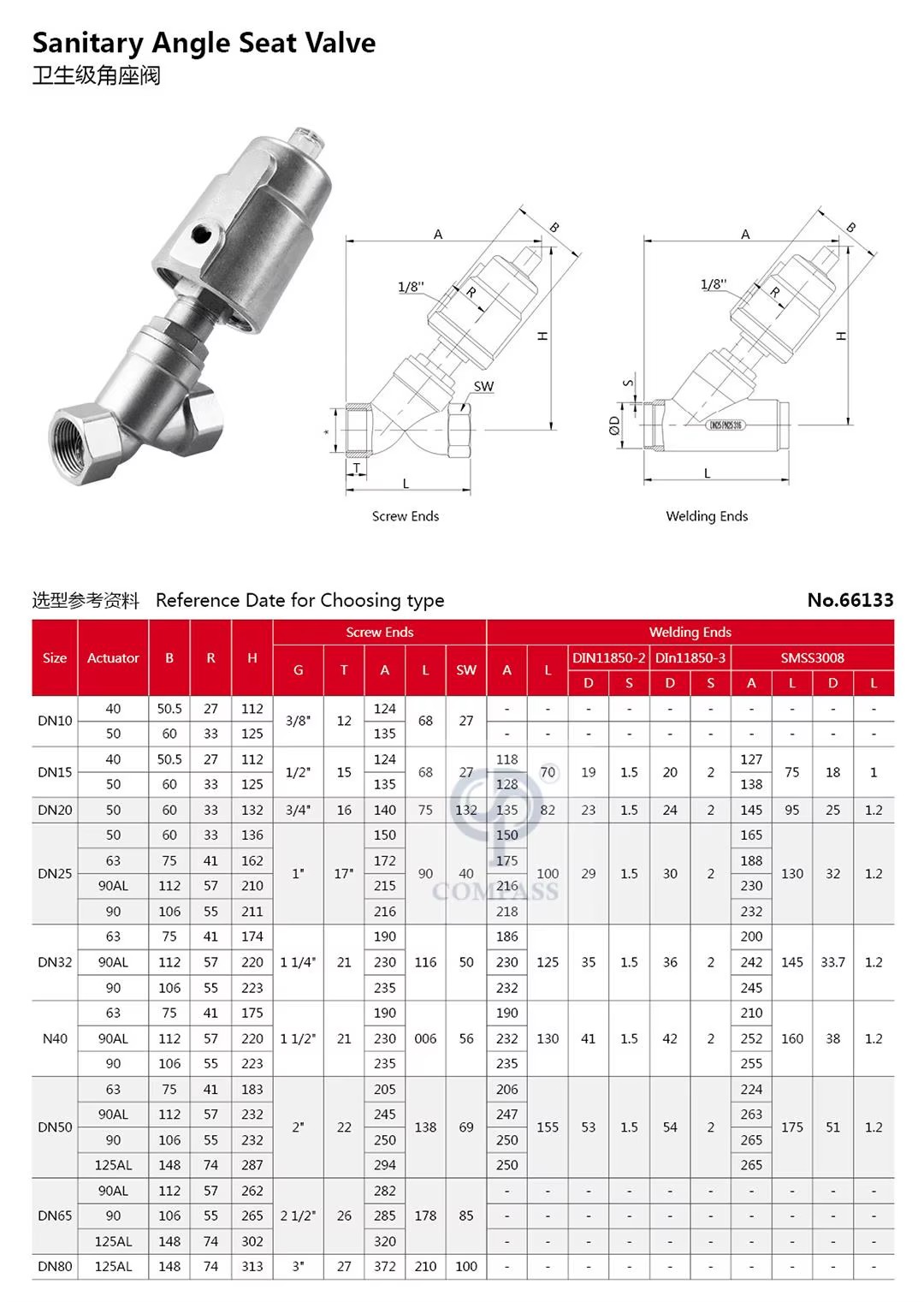

Estándar	SMS, DIN
Piezas de contacto de material	SS304(1.4301)-CF8,SS316 (1.4401)-CF8M
Tamaño	DN10-DN80
Tamaño del actuador	27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm
Conexión	Soldadura a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida
Material de sello	PTFE, el material cumple con FDA21CFR117.2600
Cilindro	Doble efecto, simple efecto
Presión de control	0,3-0,8bar (43,5-116psi)
Temperatura del fluido	14 ~ 428 °F (-10 ºC ~ +220 ºC)
Tratamiento superficial	Arenado, pulido, electrólisis
Tipo de control	Normalmente cerrado, normalmente abierto

Principio de trabajo

En condiciones de no funcionamiento, debido a la fuerza del resorte, la válvula generalmente está cerrada (abierta). Cuando el pistón del actuador es comprimido por gas, la válvula se abre (cierra). La forma de doble efecto se basa en gas comprimido para controlar el interruptor de la válvula. De simple efecto (el cabezal neumático suele ser un orificio); Principio de funcionamiento: para alcanzar la función de apertura y cierre según el reinicio del resorte, normalmente se divide en apertura y cierre. Doble efecto (el cabezal neumático suele tener dos orificios); Principio de funcionamiento: dé aire al interruptor de control. (Puede elegir doble función y retorno por resorte, controlar con precisión según los requisitos del cliente).

Opción

1.Los materiales disponibles son SS316 (1.4401) CF8M y SS304(1.4301) CF8.

2.Los tamaños disponibles son de DN10 a DN80.

3.La conexión puede ser soldada a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida.

4. El tamaño del actuador tiene 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm.

5.El cilindro incluye doble efecto y simple efecto.

6.La opción de accionamiento puede ser manual, control neumático, sensor de posición, controlador C-top, controlador C-top (AS-I).

7.El tipo de control es normalmente cerrado y normalmente abierto.

¿Cómo ordenar?

1. ¿Qué material, como SS304 o SS316?

2. ¿Qué tamaño, como DN10 a DN80?

3. ¿Qué extremos de conexión, como soldadura a tope, triple abrazadera, rosca hembra (BSP.BSPT, NPT), brida?
