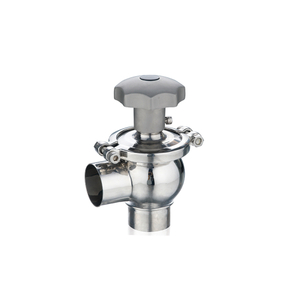

Válvula Reguladora de Flujo Sanitaria Eléctrica - Neumática de Acero Inoxidable

Aplicación: esta válvula tiene dos estilos: válvula de control eléctrico-neumático y válvula de control manual, que se utilizan en el sistema de control automático para controlar la presión, la capacidad, la temperatura y el nivel del tanque.

Modelo:
1'-5',Dn25-Dn125
Marca del producto:
XUSHENG
Código De Producto:
D10000010001

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del producto

Hoja técnica:

Diámetro nominal	DN25-DN125,1'-5'
Conexión	Soldadura, sujeción, roscado, según conexión de tubería
Presión nominal	PN≤1.0Mpa
Sellos de tapón de válvula	Sellado metálico o blando
Características	Igual porcentaje o lineal
Relación de medida	Max.DN50-DN65 y superior 30:1
Rango de temperatura	-10~150 grados centígrados

Referencia de selección Datos:

Tamaño del estruendo	SMS/3A	Caudal Kvs m³/h	El área del actuador cm²	Distancia efectiva mm	el rango de trabajo de neumático (NC)
					5 barras	10 bares
DN15	1/2'	1.6	120	7.5	1.7~2.1
		2.5			1.7~2.1
DN20	3/4'	4			1.7~2.1
DN25	1'	6.3	240	15	0,3~1,1	0,9~3,3
		10			0,3~1,1	0,9~3,3
DN40	1.5'	10	240	15	0,6~2,2	0,9~3,3
		16			0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
DN50	2'	16	240	15	0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
		35	350		1.4~2.3	2.1~3.3
DN65	2.5'	25	350	15	1.4~2.3	2.1~3.3
		35			1.4~2.3	2.1~3.3
		60			1.4~2.3	2.1~3.3
DN80	3'	35	350	15	1.4~2.3	2.1~3.3
		60			1.4~2.3	2.1~3.3
		80			1.4~2.3	2.1~3.3
DN100	4'	60	350	15	1.4~2.3	2.1~3.3
		100			1.4~2.3	2.1~3.3

El requisito de calidad para el aire comprimido utilizado en el actuador

Conexión de aire comprimido	Tubo de aire con conexión de aire R1/8'(BSP)
Presión de trabajo mínima	0.4Mpa
Presión de suministro de aire máx.	0.6Mpa
Tamaño máximo de pellets	0,01 MM
Contenido máximo de aceite	0,08 ppm
Punto de rocío	10ºC inferior a la temperatura del aire o inferior
Agua máx. Contenido	7,5 g/g
