Parámetro principal
Estándar | SMS, DIN |
Piezas de contacto de material | SS304/SS316L (1.4301/1.4404) |
Provisto de un informe de inspección de material |
Material de piezas sin contacto | SS304 (1.4301) |
Tamaño | 1 '-5 ', DN25 a DN125 |
Conexión | Soldadura a tope, tri abrazadera, roscado masculino, hembra roscada, unión, brida |
Material de sello | EPDM, FKM, FPM, Buna, Silicona. Todos los sellos material cumplen con FDA21CFR117.2600 |
Opción de accionamiento | Mango de acero inoxidable manual |
Actuador neumático SS (aire/primavera, aire/aire) |
Actuador neumático de aluminio (aire/primavera, aire/aire) |
Actuador eléctrico (encendido, ajustable) |
Cabezal de control remoto de 24 V |
4-20 mA electricidad e integración neumática |
Max. Presión de trabajo | ≤10bar (145psi) |
Mínimo Presión de trabajo | 0.2Bar (2.9psi) |
Presión de suministro para el actuador aéreo | 5 ~ 8bar (72.52psi ~ 116psi) |
Tratamiento de superficie externo | RA32 ~ 64UI N (0.8 ~ 1.6um) |
Tratamiento de superficie interna | RA16 ~ 32uin (0.4 ~ 0.8um) |
Rango de temperatura | -20 ~ 130 ºC (-4 ~ 266 ° F) (hasta el sello del asiento) |
Certificado | ISO 9001, FDA, SGS, CE |
Apoyo | OEM y ODM son bienvenidos |
Solicitud | Ampliamente utilizado para alcohol, productos farmacéuticos, alimentos y tratamiento de agua, etc. |
Principio de trabajo

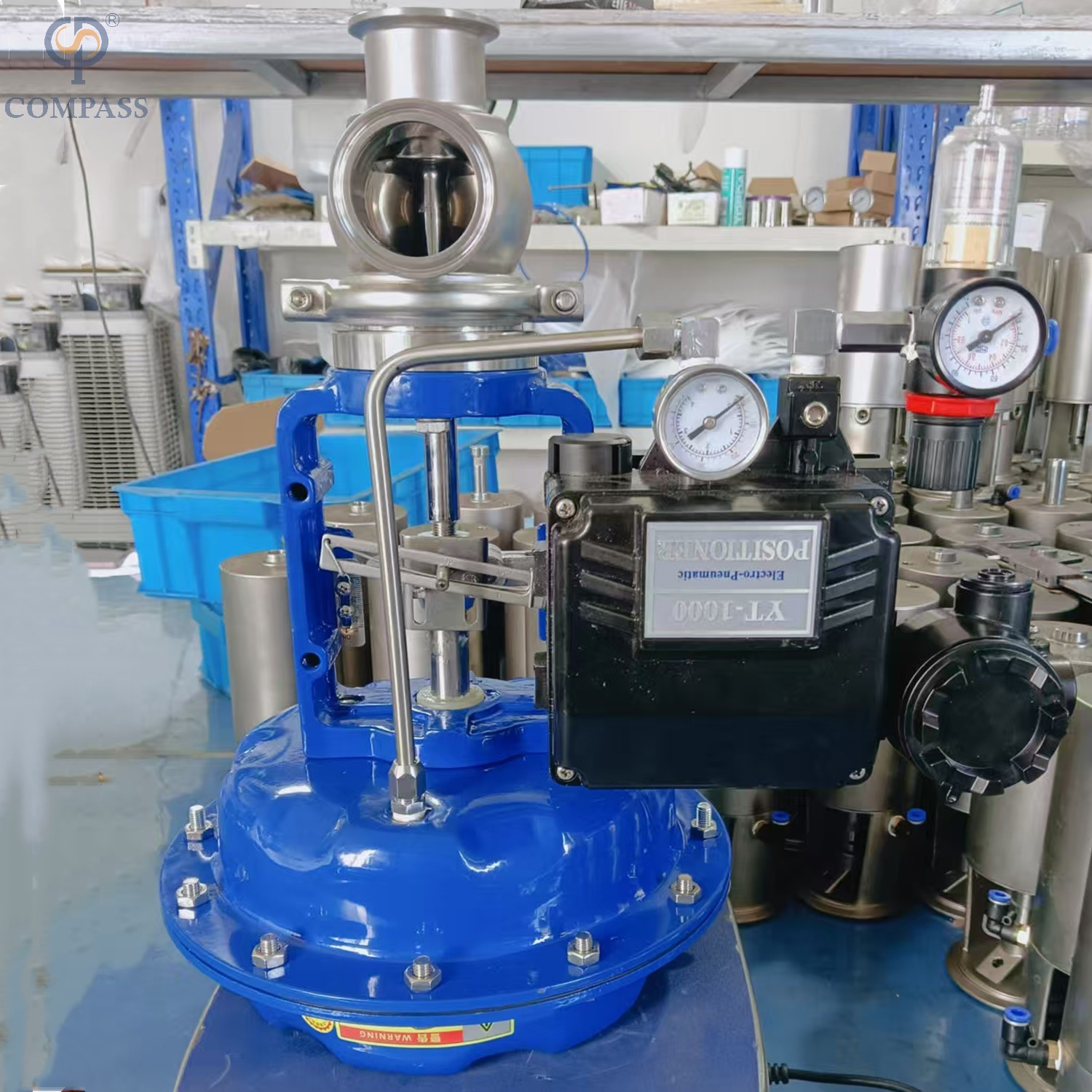

Entrada de la señal: el sistema de control envía una señal de 4-20 mA al localizador.
Comparación de posición: el localizador recibe señales de retroalimentación y calcula las desviaciones comparándolas con los valores establecidos.
Salida neumática: el localizador ajusta la presión de aire de salida para conducir el actuador de película delgada.
Ajuste de posición de la válvula: el vástago de la válvula se mueve a la posición de destino, y la señal de retroalimentación se actualiza en tiempo real para formar un control de circuito cerrado.
Ventajas del núcleo
Alta precisión: posicionador+retroalimentación puede lograr una precisión de repetibilidad de ± 0.5%.
Estabilidad: elimine la influencia de la fricción y las fluctuaciones de presión en la posición de la válvula.
Monitoreo remoto: el localizador inteligente admite la configuración de los parámetros, el diagnóstico y la alarma de fallas.
Redundancia de seguridad: cuando hay un corte de gas/energía, se puede preestablecer una posición de seguridad de falla.
Precauciones de selección
Características de la válvula: Seleccione el material del cuerpo de la válvula basado en medio (corrosividad, viscosidad), presión/temperatura.
Tipos de posicionadores: Analógico (como ABB Tzid), inteligente (como Siemens Sipart PS2).
Señal de retroalimentación: debe coincidir con el sistema de control (señal analógica o protocolo de bus).
Requisitos de prueba de explosión: los productos certificados a prueba de explosión (como Ex d Iic T6) deben seleccionarse para entornos peligrosos.
¿Cómo pedir válvula reguladora de flujo de diafragma sanitario?
1. ¿Cuál es el estándar, como DIN, SMS?
2. ¿Cuál es el material, como SS304 o SS316L?
3. ¿Qué tamaño, el tamaño es de 1 'a 5 ' y de DN25 a DN125?
4. ¿Cuál es el tipo de unidad, como manual, actuador neumático, actuador de aluminio, actuador eléctrico, cabezal de control de 24V, ECT?
5. ¿Cuál es la conexión, como el tope, tri-clamp, membrete masculino, femenino, unión, unión o brida?
