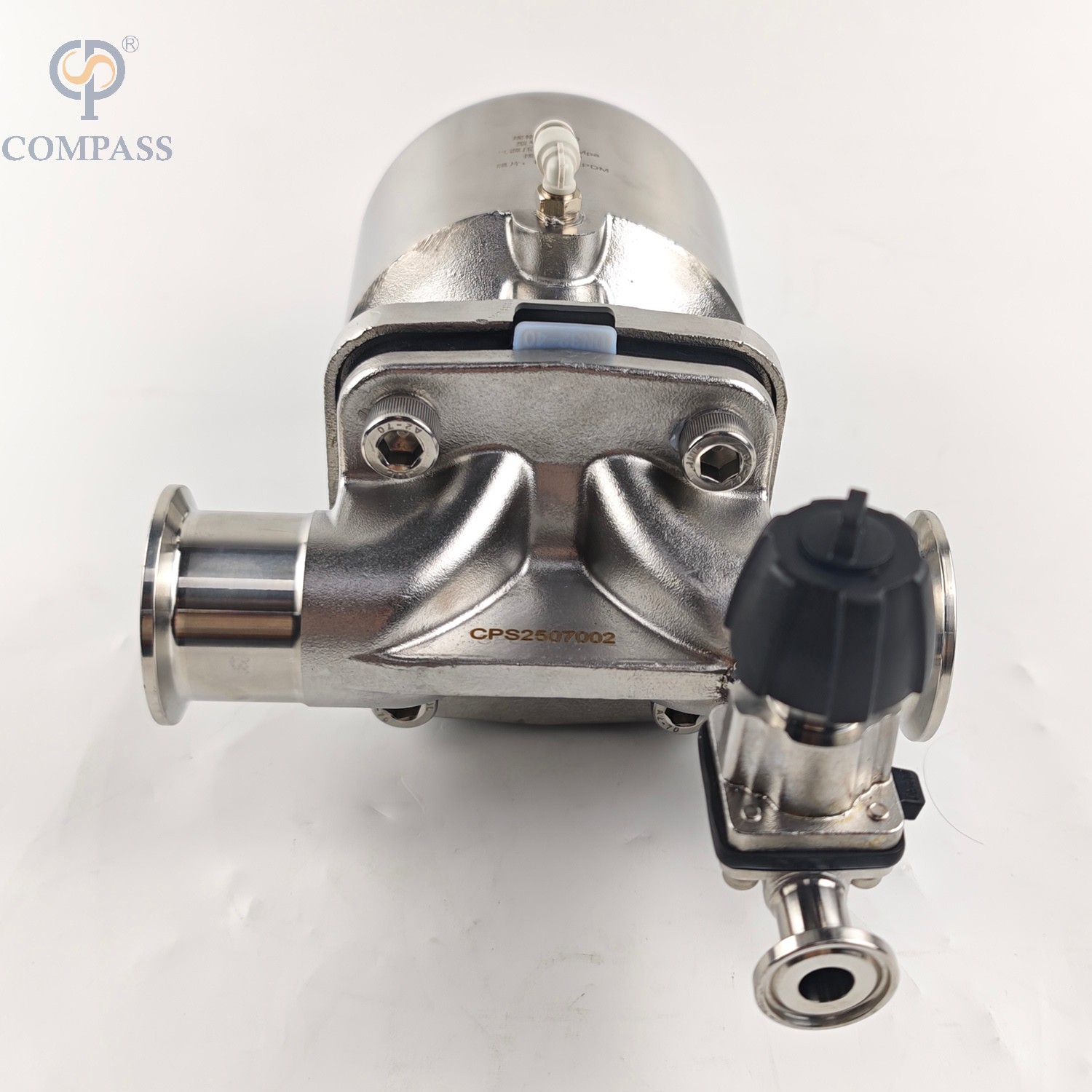

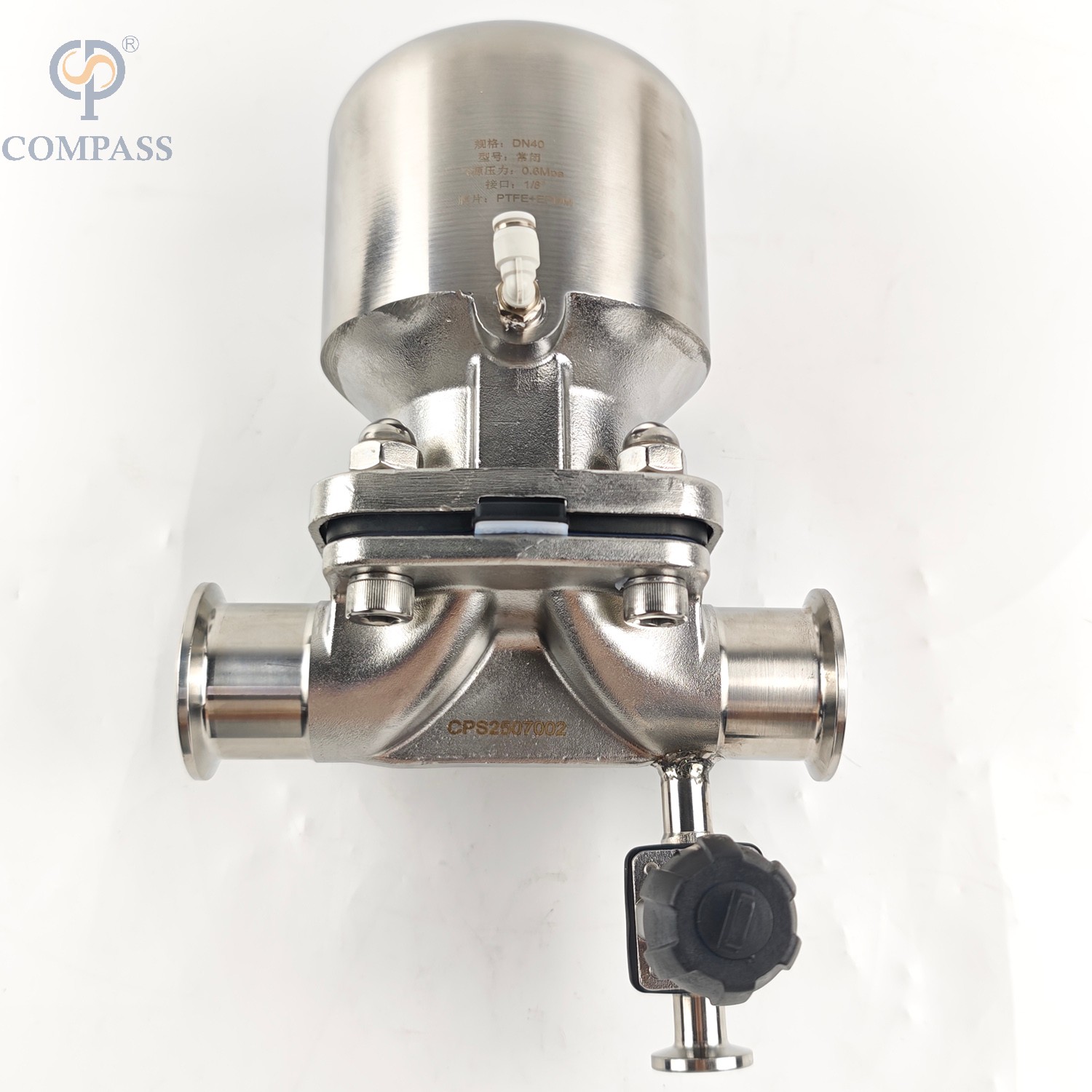

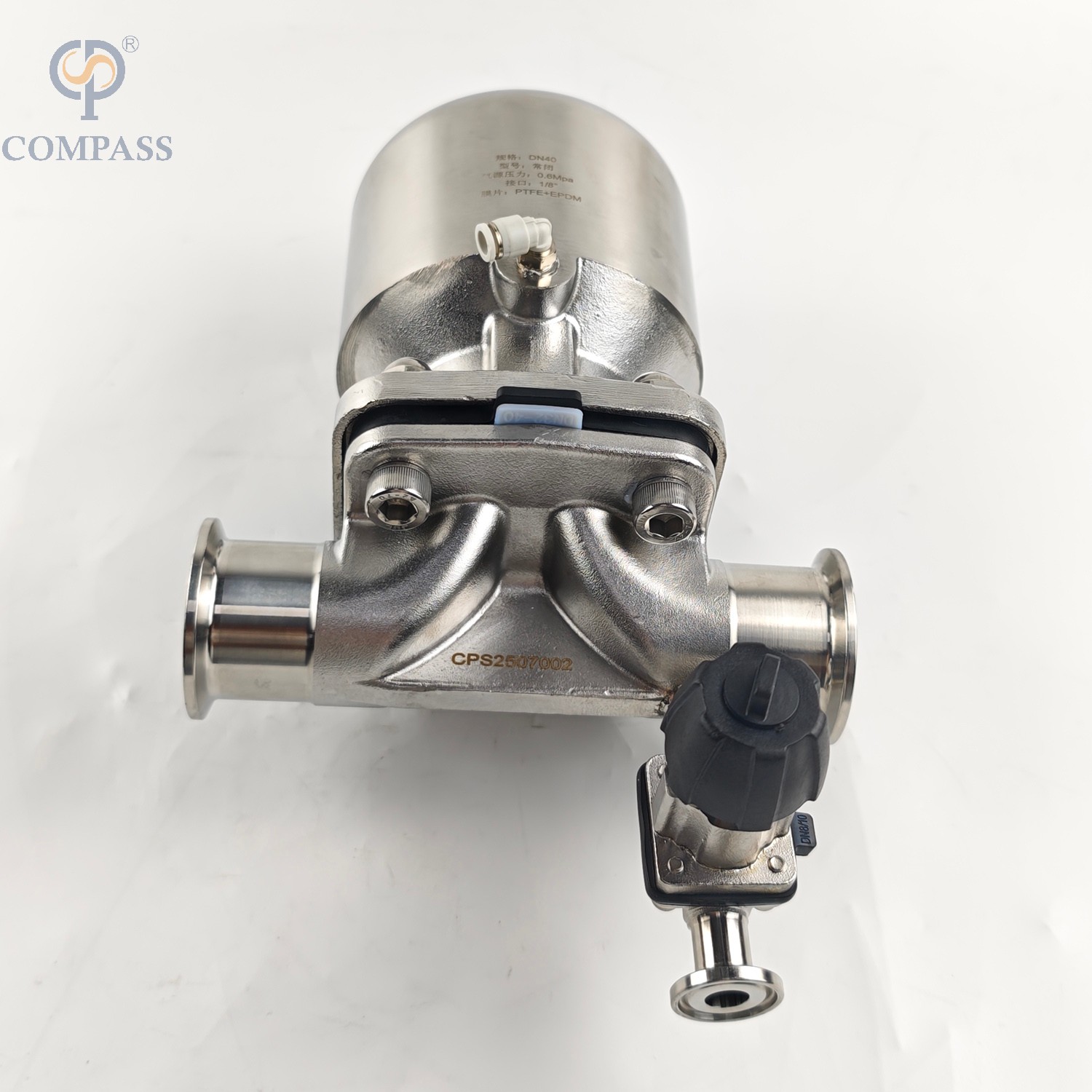

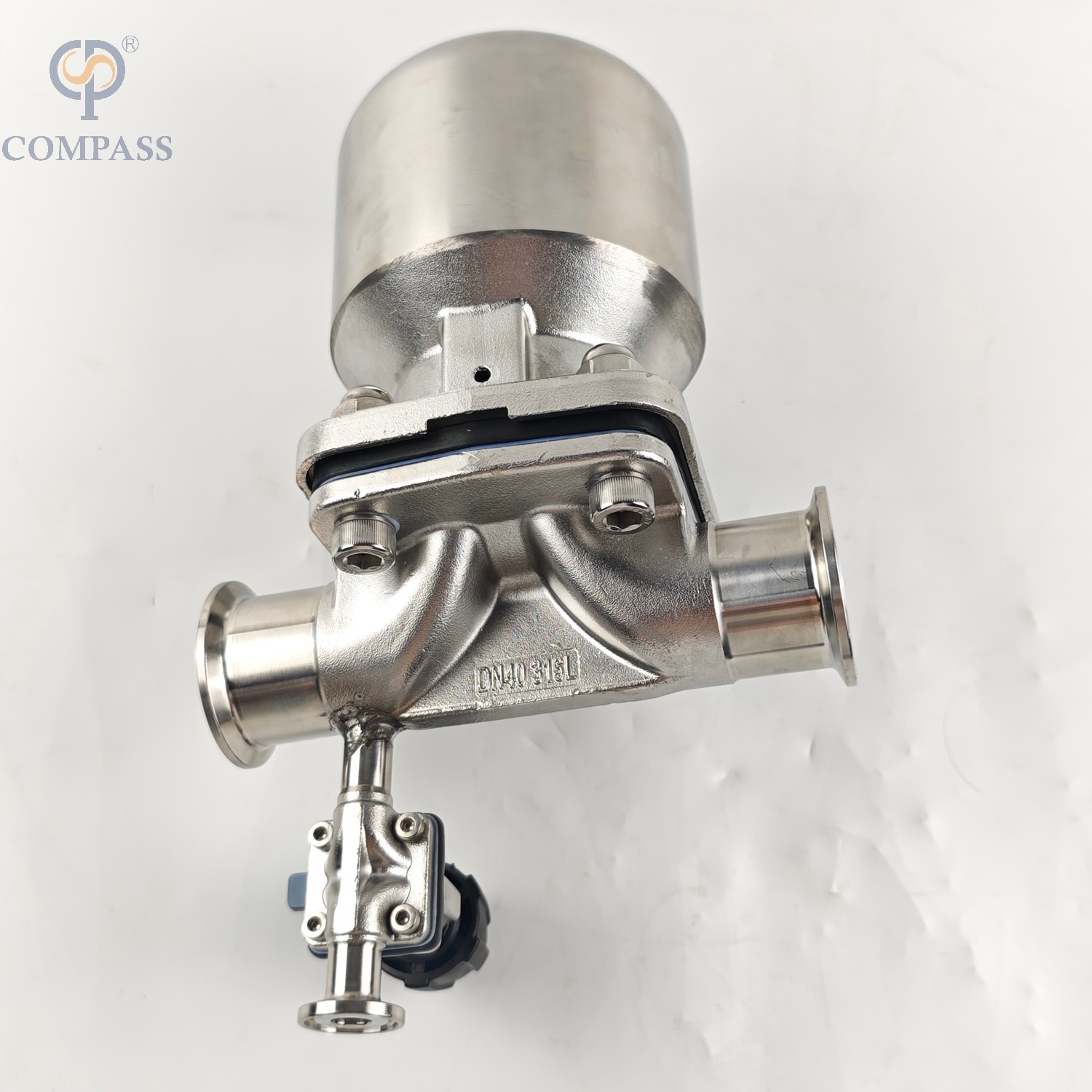

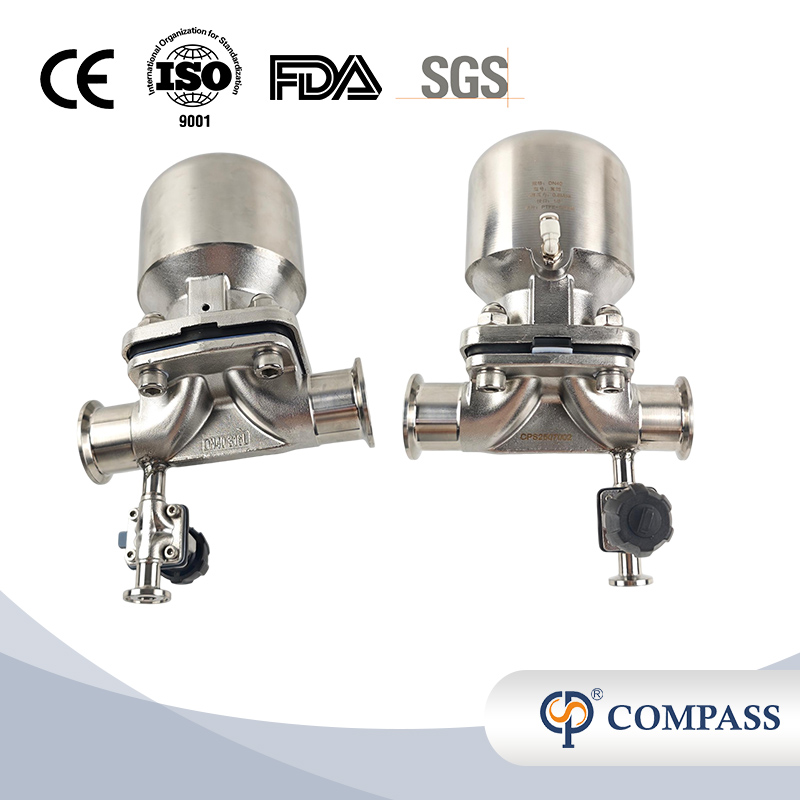

38.1 mm × 1/2 'SS316L SNUMAT SMS CLAMP DIAFRAGM

La válvula de diafragma se cierra normalmente, donde el diafragma se aferra a la cavidad interna del cuerpo de la válvula y cierra la ruta del flujo de la tubería. Cuando la válvula de diafragma debe limpiarse o abrirse, el tallo se mueve hacia arriba girando el volante manualmente o conduciendo el actuador de control neumático, y el diafragma esférico se dobla hacia arriba, para que la válvula esté abierta y alcance el requisito de limpieza y abierto. El diafragma separa la cavidad interna del cuerpo de la válvula inferior de la cavidad interna de la cubierta de la válvula superior, de modo que el tallo y el núcleo de la válvula ubicado en la parte superior del diafragma no están corroídos por el medio, por lo tanto, la estructura de sellado de empaque se elimina y la fuga media no ocurrirá. El diseño optimizado del cuerpo de la válvula hizo la descarga de líquido de limpieza completamente, no forme un fenómeno de retención.

Principio de trabajo

La válvula de diafragma se cierra normalmente, donde el diafragma se aferra a la cavidad interna del cuerpo de la válvula y cierra la ruta del flujo de la tubería. Cuando la válvula de diafragma debe limpiarse o abrirse, el tallo se mueve hacia arriba girando el volante manualmente o conduciendo el actuador de control neumático, y el diafragma esférico se dobla hacia arriba, para que la válvula esté abierta y alcance el requisito de limpieza y abierto. El diafragma separa la cavidad interna del cuerpo de la válvula inferior de la cavidad interna de la cubierta de la válvula superior, de modo que el tallo y el núcleo de la válvula ubicado en la parte superior del diafragma no están corroídos por el medio, por lo tanto, la estructura de sellado de empaque se elimina y la fuga media no ocurrirá. El diseño optimizado del cuerpo de la válvula hizo la descarga de líquido de limpieza completamente, no forme un fenómeno de retención

Model:
38.1 mm
Marca:
COMPASS
Código:
010402A01AA0102B38-12

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Parámetro principal

Estándar	SMS, DIN, BPE
Piezas de contacto de material	SS316L (1.4404)	Provisto de un informe de inspección de material
Tamaño	1/4 'a 4 ', DN6 a DN100

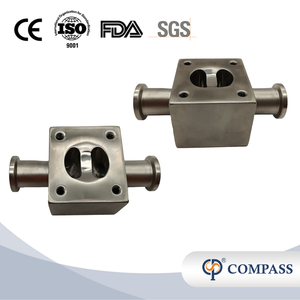

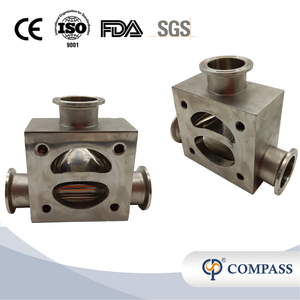

Combinación de cuerpo	Modelo recto, t de tres formas, tipo u, fondo del tanque
Conexión	Butt-weld, tri-clamp, hilo masculino, hembra masculina roscada, unión, hilo de soldadura, brida
Material de sello	Silicona, EPDM, EPDM con diafragma dividido PTFE, EPDM con diafragma compuesto PTFE. Todos los sellos material cumplen con FDA21CFR117.2600
Opción de alimentación	Operación manual

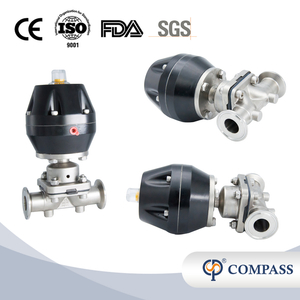

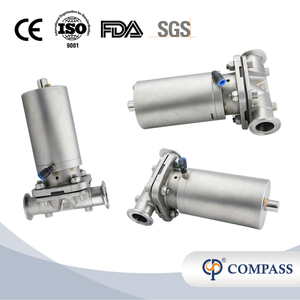

	Actuador neumático SS, actuador neumático de plástico

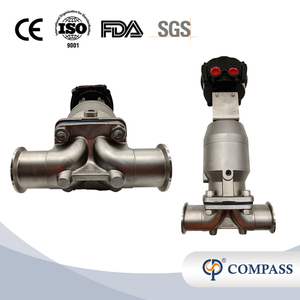

	Controlador C-Top, controlador C-Top (AS-I)
Presión de trabajo	≤10bar (145psi)
Presión de suministro para el actuador aéreo	5 ~ 8 (72.52psi ~ 116psi)
Tratamiento de superficie externo	RA16 ~ 32uin (0.4 ~ 0.8um)
Tratamiento de superficie interna	RA16 ~ 32uin (0.4 ~ 0.8um)

Diseño y características

1. La válvula de diafragma sanitaria es mejor en la característica del flujo en comparación con otras válvulas. Es más fácil limpiar y mejor procesar la sustancia con partículas. El fenómeno del bolsillo de aire es raro durante la aplicación del control de flujo.
2. Válvula de diafragma de Mini Tamaño disponible: 1/4 ', 3/8 ', 1/2 ', 3/4 ', DN6, DN10, DN15, DN20
3. Diaphragm Valve Tamaño de disponibilidad: 1 '-4 ', DN25-DN100
4.suitable para CIP/SIP.
5. Partes en contacto con el producto: SS316L, otras piezas de acero inoxidable: SS304.

Opción

1.El Junta puede ser EPDM, EPDM con diafragma dividido PTFE, EPDM con diafragma compuesto PTFE 2.Connection puede ser agotado, tri-clamp, hilo masculino, roscado masculino, unión, un hilo de soldadura, brida u otros a pedido. 3. La opción de potencia tiene operación manual, actuador neumático SS, actuador neumático de plástico, controlador C-top,

C- Controlador superior (AS-I) 4. La combinación de cuerpo tiene modelo recto, T de tres formas, tipo U, fondo del tanque

Especificaciones técnicas

Max. Presión: 10Bar

Mínimo Presión: 0.2Bar

Rango de temperatura: EPDM: -5 ~ 212 ° F (-20 ~ 100ºC)

EPDM con PTFE: -184 ~ 302 ° F (-120 ~ 150ºC)

Otros materiales están disponibles a pedido.

¿Cómo ordenar la válvula de diafragma sanitario?

1. ¿Cuál es el estándar para la válvula de diafragma? Como DIN, SMS, BPE.

2. ¿Qué material, solo SS316L?
3. ¿Cuál es el tamaño opcional? El tamaño disponible es de 1/4 de pulgada a 4 pulgadas, DN6 a DN100.
4. ¿Cuál es el material de diafragma? Silicona, EPDM, EPDM con diafragma dividido PTFE.
5. ¿Cuál es el final de la conexión, suh como tope, tri-clamp, extremo de brida?
6. ¿Cuál es el principio de funcionamiento? Como manual, actuador neumático SS o actuador neumático plástico?
7. ¿Cuál es la conexión corporal, como el modelo recto, t de tres maneras, tipo u?
