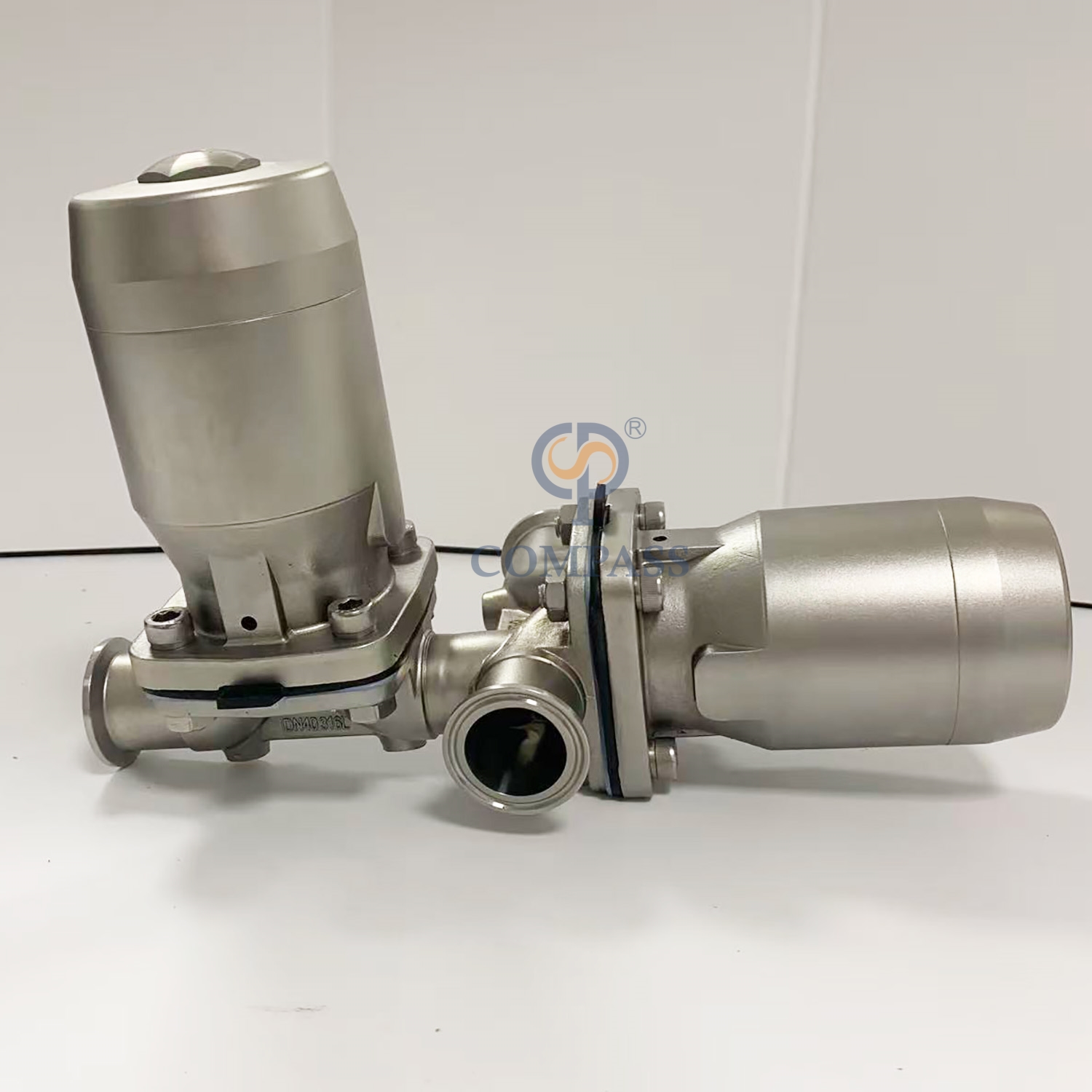

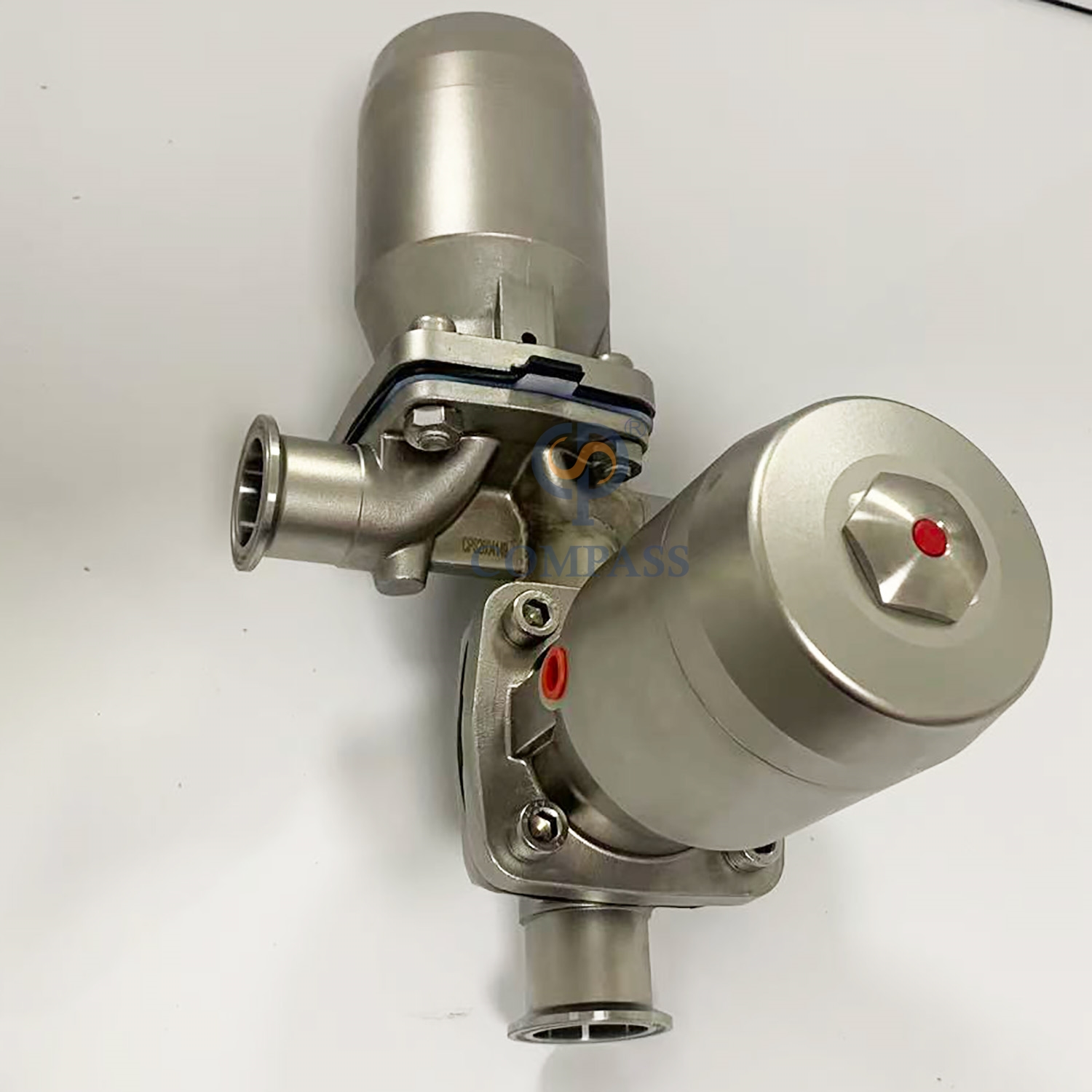

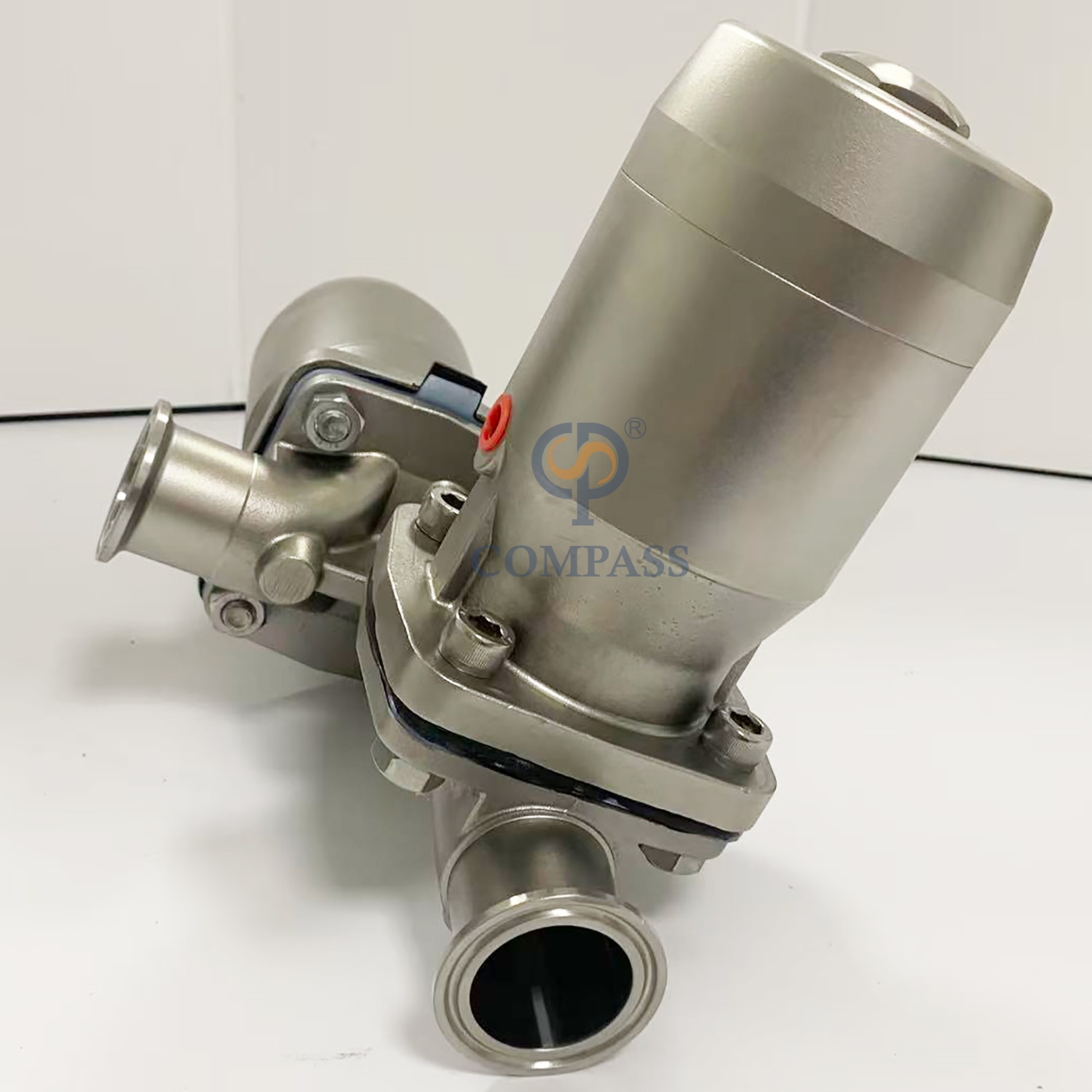

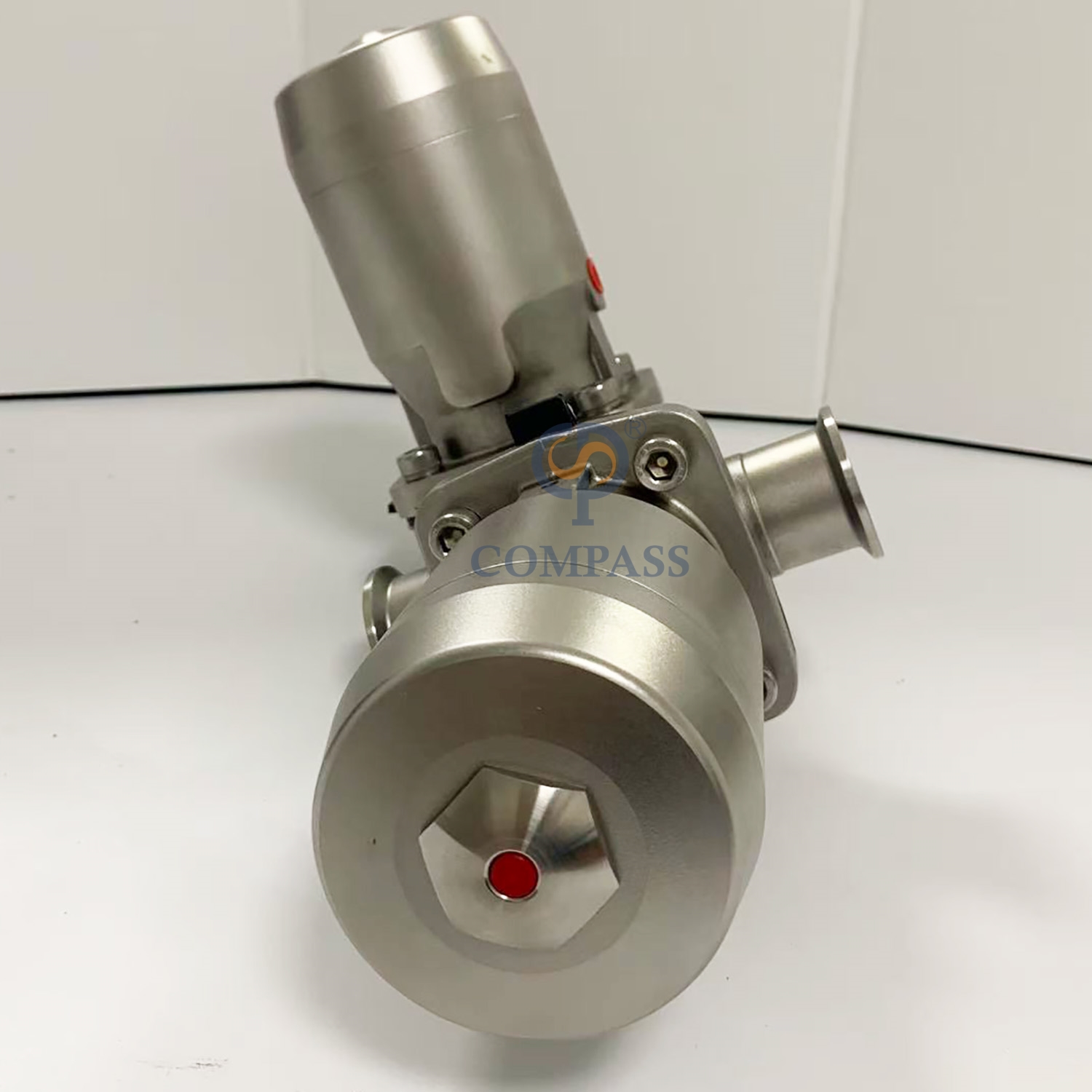

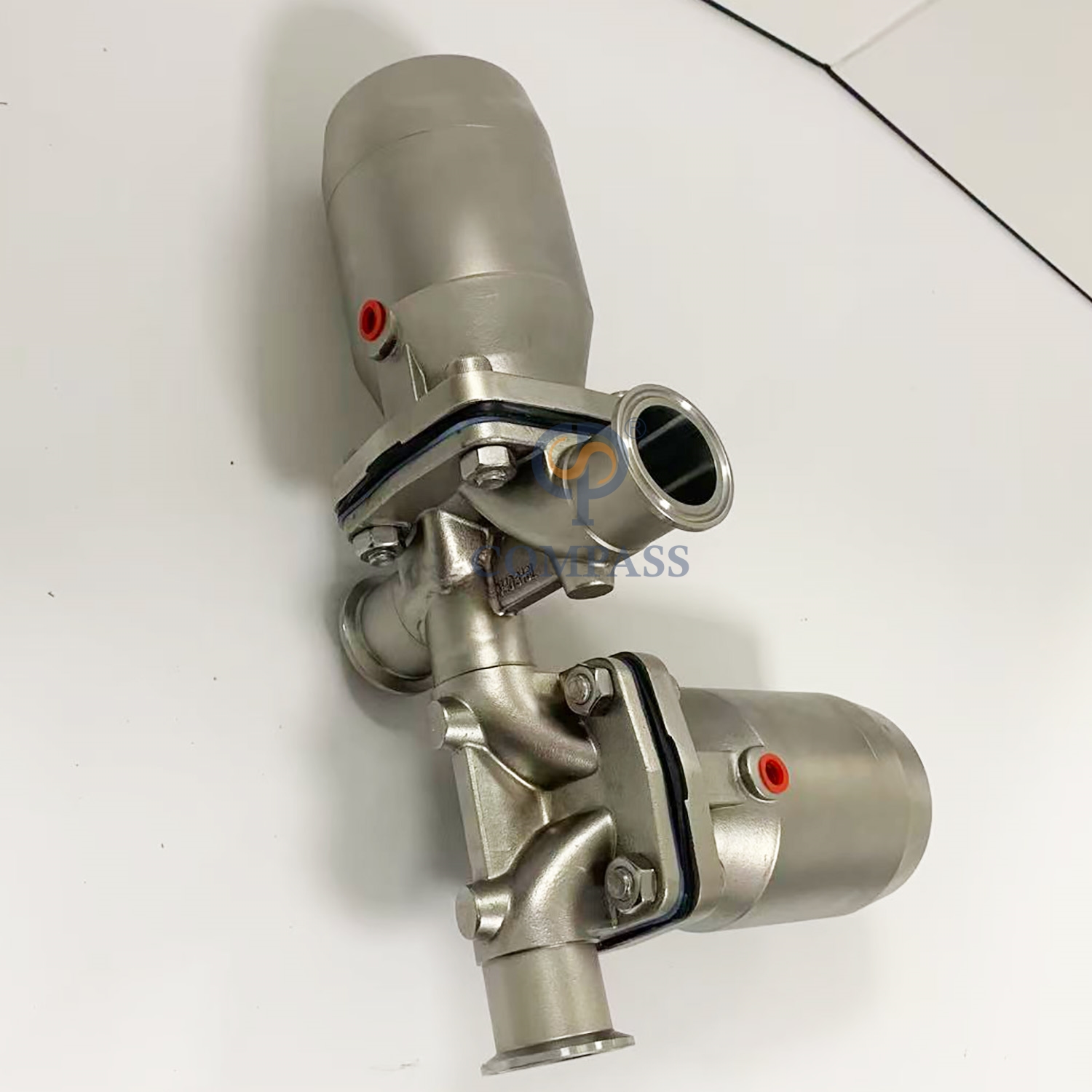

Detalles del producto
Estándar | SMS, estruendo, BPE |
Piezas de contacto de material | SS316L (1.4404) | Provisto de un informe de inspección de material |
Tamaño | 1'a 4',DN25 a DN100 |
Combinación de cuerpo | Modelo recto, t de tres formas, tipo u, fondo del tanque |
Conexión | Butt-weld, tri-clamp, hilo masculino, hembra masculina roscada, unión, hilo de soldadura, brida |
Material de sello | Silicona, EPDM, EPDM con diafragma dividido PTFE, EPDM con diafragma compuesto PTFE. Todos los sellos material cumplen con FDA21CFR117.2600 |
Opción de alimentación | Operación manual |
Actuador neumático SS, actuador neumático de plástico |
Controlador C-Top, controlador C-Top (AS-I) |
Presión de trabajo | ≤10bar (145psi) |
Presión de suministro para el actuador aéreo | 5 ~ 8 (72.52psi ~ 116psi) |
Tratamiento de superficie externo | RA16 ~ 32uin (0.4 ~ 0.8um) |
Tratamiento de superficie interna | RA16 ~ 32uin (0.4 ~ 0.8um) |
Principio de trabajo
La válvula de diafragma se cierra normalmente, donde el diafragma se aferra a la cavidad interna del cuerpo de la válvula y cierra la ruta del flujo de la tubería. Cuando la válvula de diafragma debe limpiarse o abrirse, el tallo se mueve hacia arriba girando el volante manualmente o conduciendo el actuador de control neumático, y el diafragma esférico se dobla hacia arriba, para que la válvula esté abierta y alcance el requisito de limpieza y abierto. El diafragma separa la cavidad interna del cuerpo de la válvula inferior de la cavidad interna de la cubierta de la válvula superior, de modo que el tallo y el núcleo de la válvula ubicado en la parte superior del diafragma no están corroídos por el medio, por lo tanto, la estructura de sellado de empaque se elimina y la fuga media no ocurrirá. El diseño optimizado del cuerpo de la válvula hizo la descarga de líquido de limpieza completamente, no forme un fenómeno de retención.
Opción
1.La junta puede ser EPDM, EPDM con diafragma dividido de PTFE, EPDM con diafragma compuesto de PTFE.
2.La conexión puede ser soldada a tope, triple abrazadera, rosca macho, rosca hembra-macho, unión, rosca soldada, brida u otras a pedido.
3.La opción de alimentación tiene operación manual, actuador neumático SS, actuador neumático de plástico, controlador C-top, controlador C-top (AS-I).
4.La combinación de cuerpo tiene modelo recto, T de tres vías, tipo U, parte inferior del tanque.

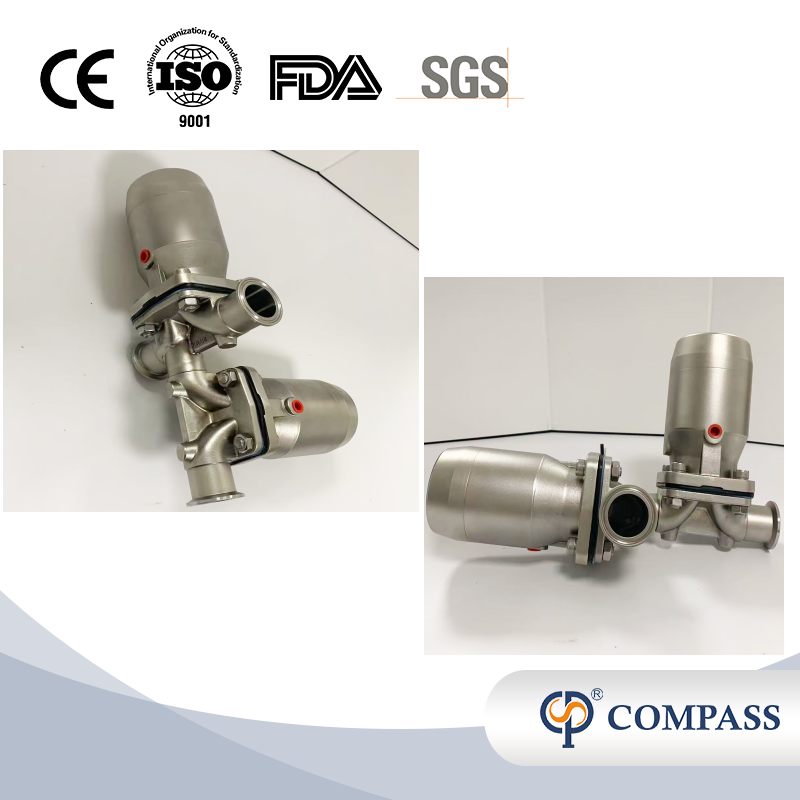

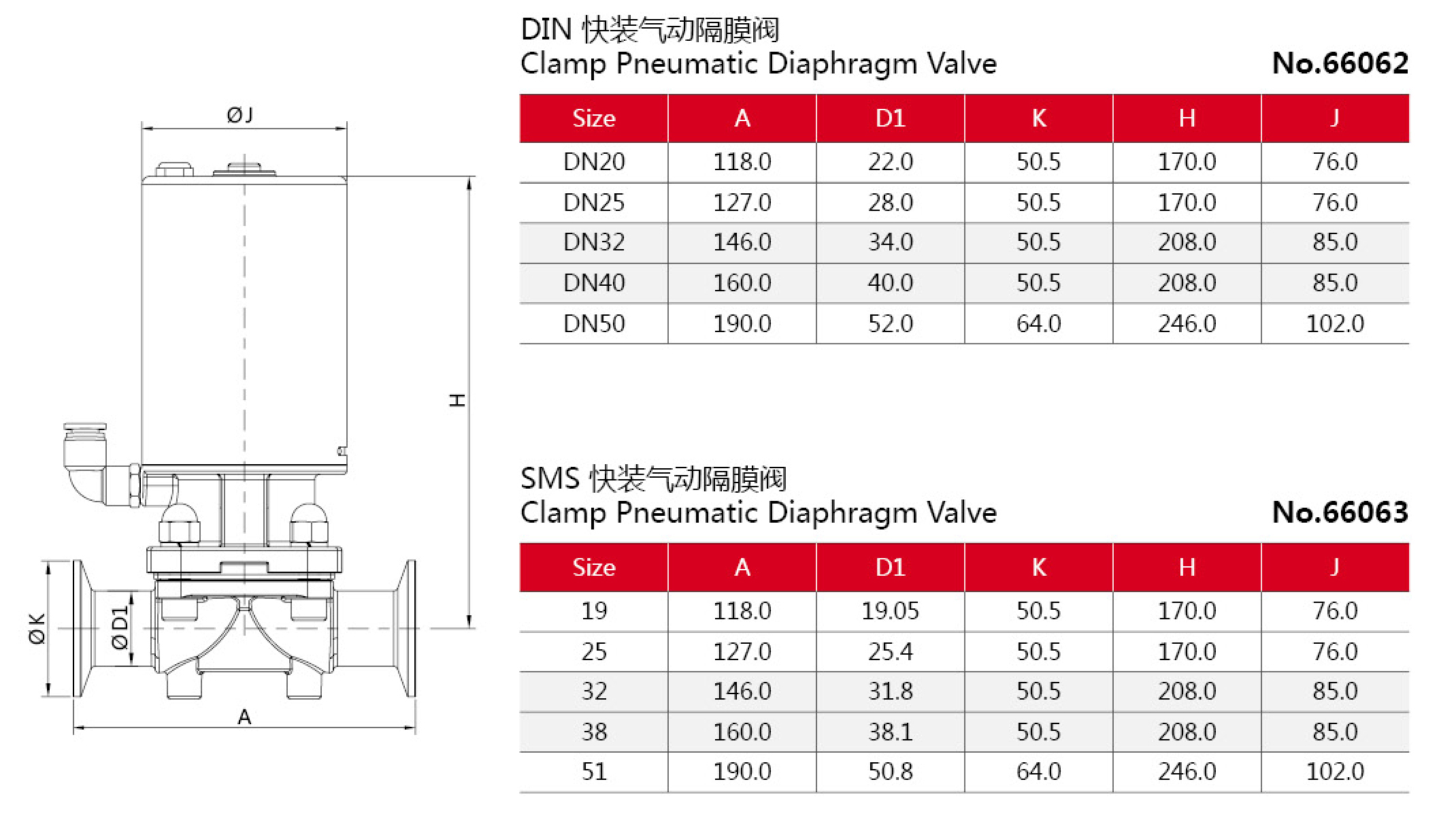

Especificaciones técnicas
Max. Presión: 10Bar
Mínimo Presión: 0.2Bar
Rango de temperatura:
EPDM: -5 ~ 212 ° F (-20 ~ 100 ℃)
EPDM con PTFE: -184~ 302°F(-120 ~ 150℃)
Otros materiales están disponibles a pedido.
Características de diseño
1.La válvula de diafragma sanitaria tiene mejores características de flujo en comparación con otras válvulas. Es más fácil de limpiar y mejor procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.
2. Mini válvula de diafragma tamaño disponible: 1/4',3/8',1/2',3/4',DN6,DN10,DN15,DN20.
3. Tamaño disponible de la válvula de diafragma: 1'-4',DN25-DN100.
4.Adecuado para CIP/SIP.
5.Partes en contacto con el producto: SS316L, Otras piezas de acero inoxidable: SS304.
¿Cómo ordenar?
1. ¿Cuál es el estándar para la válvula de diafragma? Como DIN, SMS, BPE.
2. ¿Cuál es la calidad del material? Sólo material SS316L.
3. ¿Cuál es el tamaño opcional? El tamaño disponible es de 1/4 de pulgada a 4 pulgadas, de DN6 a DN100.
4. ¿Cuál es la combinación de cuerpos? Como modelo recto, T de tres vías, tipo U, fondo del tanque.
5. ¿Qué es la conexión? Como soldadura a tope, triple abrazadera, rosca macho, rosca hembra, unión, etc.
6. ¿Cuál es el principio de funcionamiento? Como manual, actuador neumático SS, actuador neumático de plástico, controlador C-top, controlador C-top (AS-I).
7. ¿Cuál es el material del diafragma? Como silicona, EPDM, EPDM con diafragma dividido de PTFE, EPDM con diafragma compuesto de PTFE.
