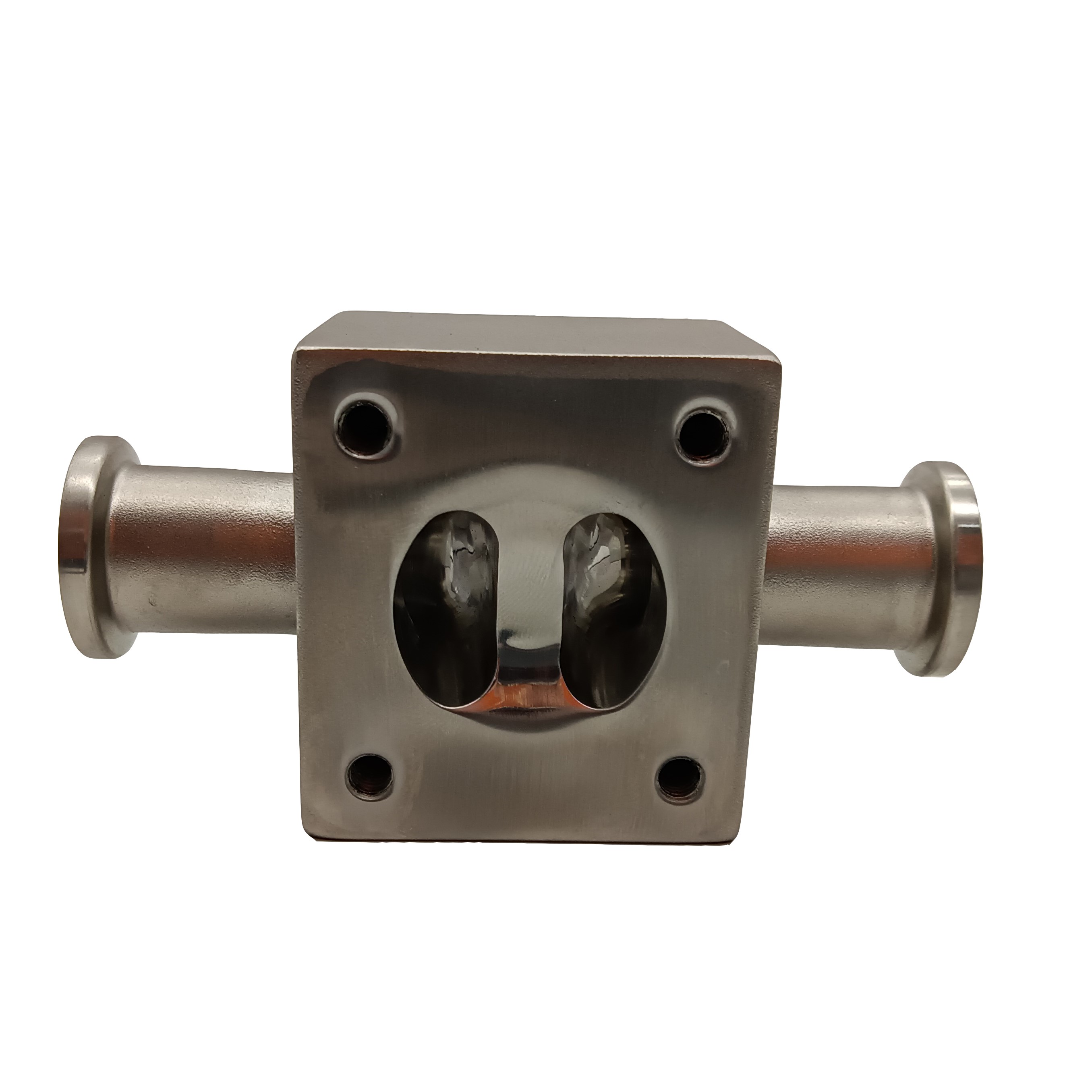

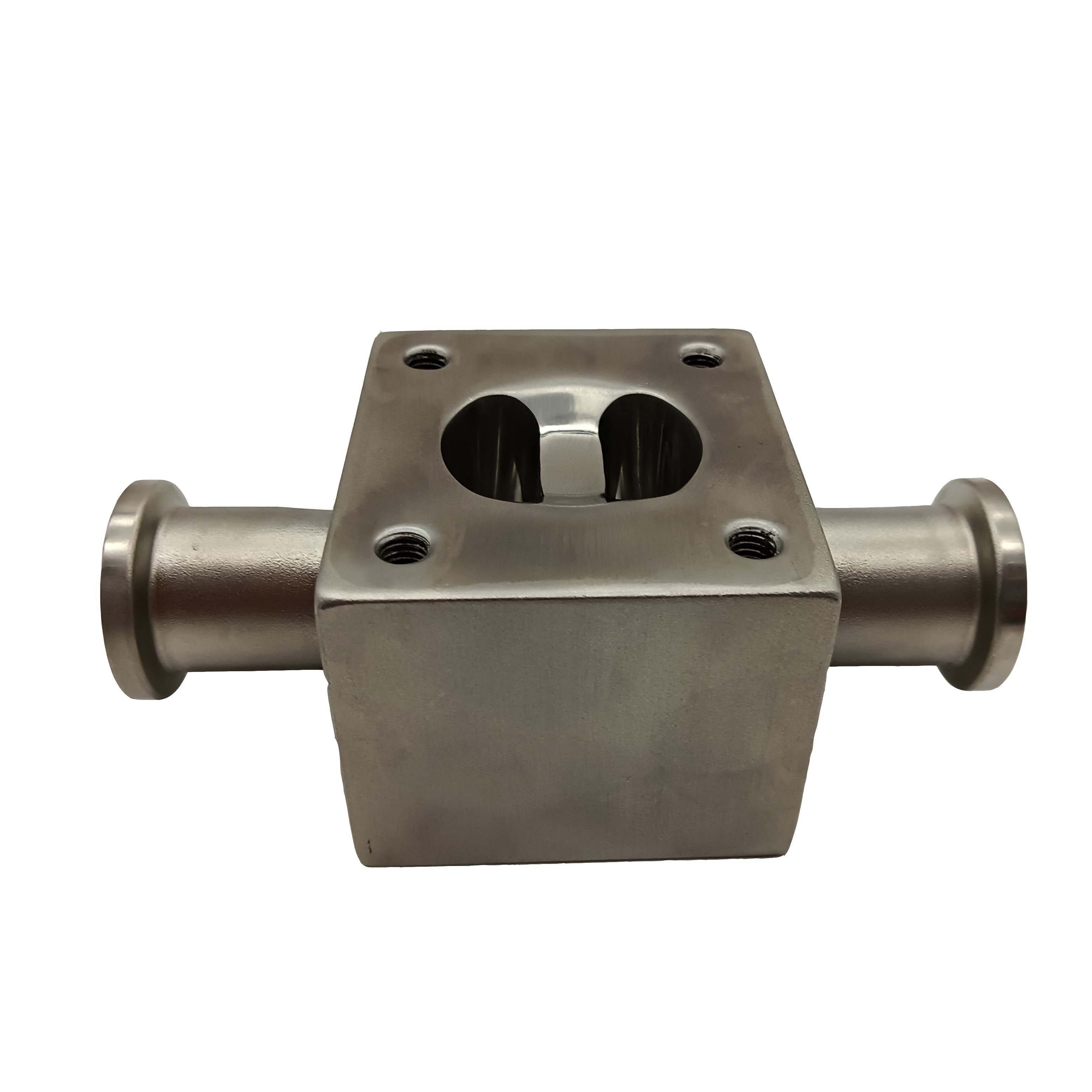

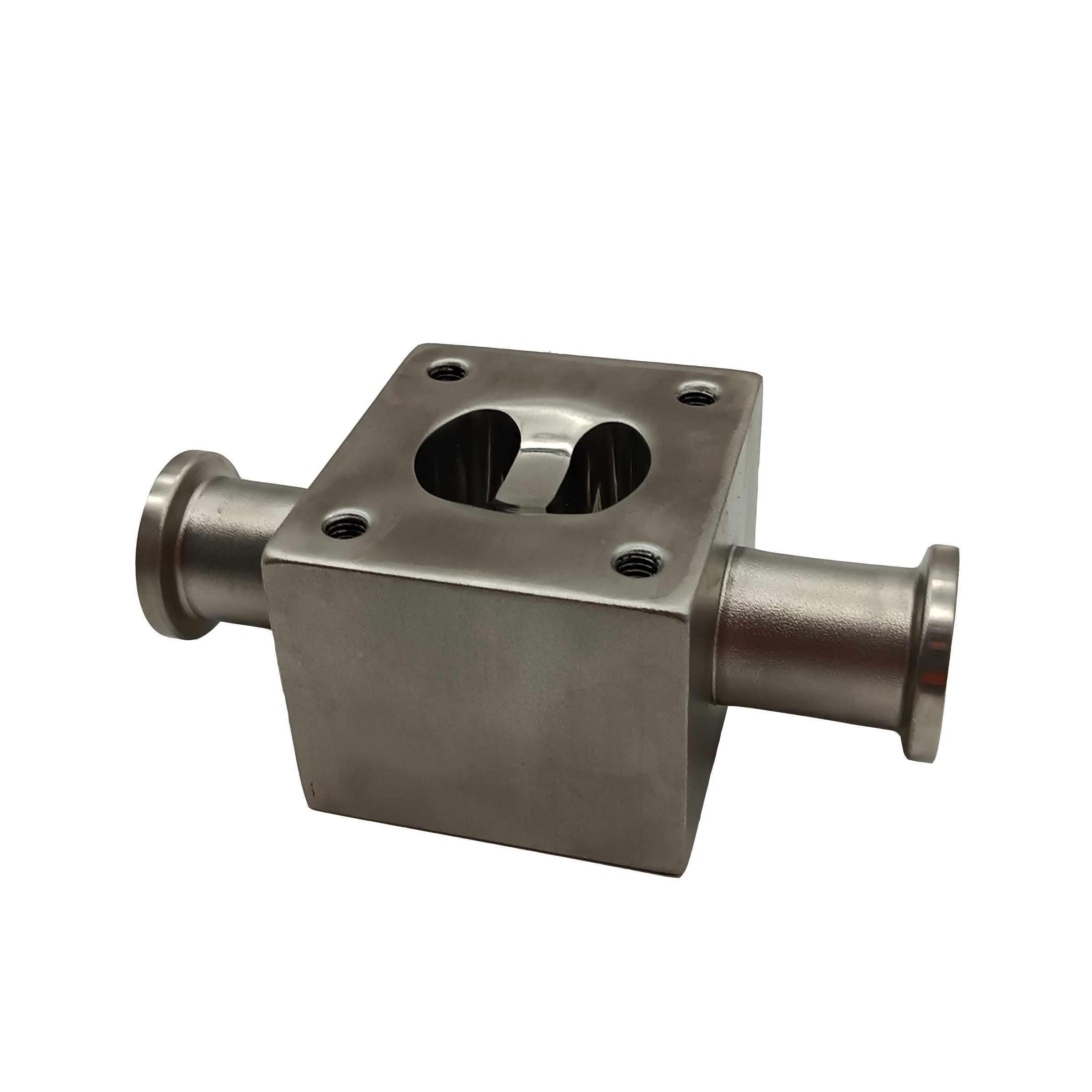

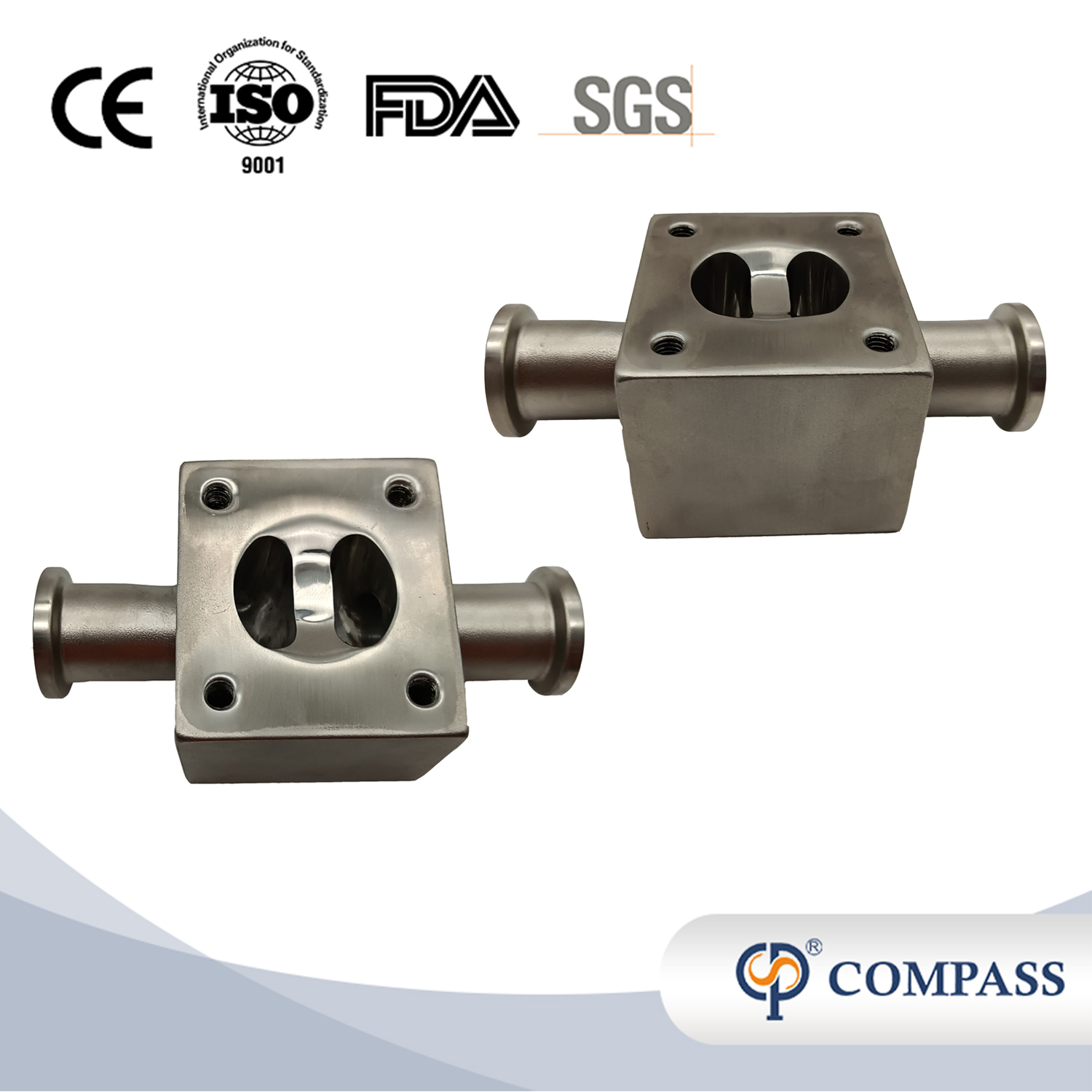

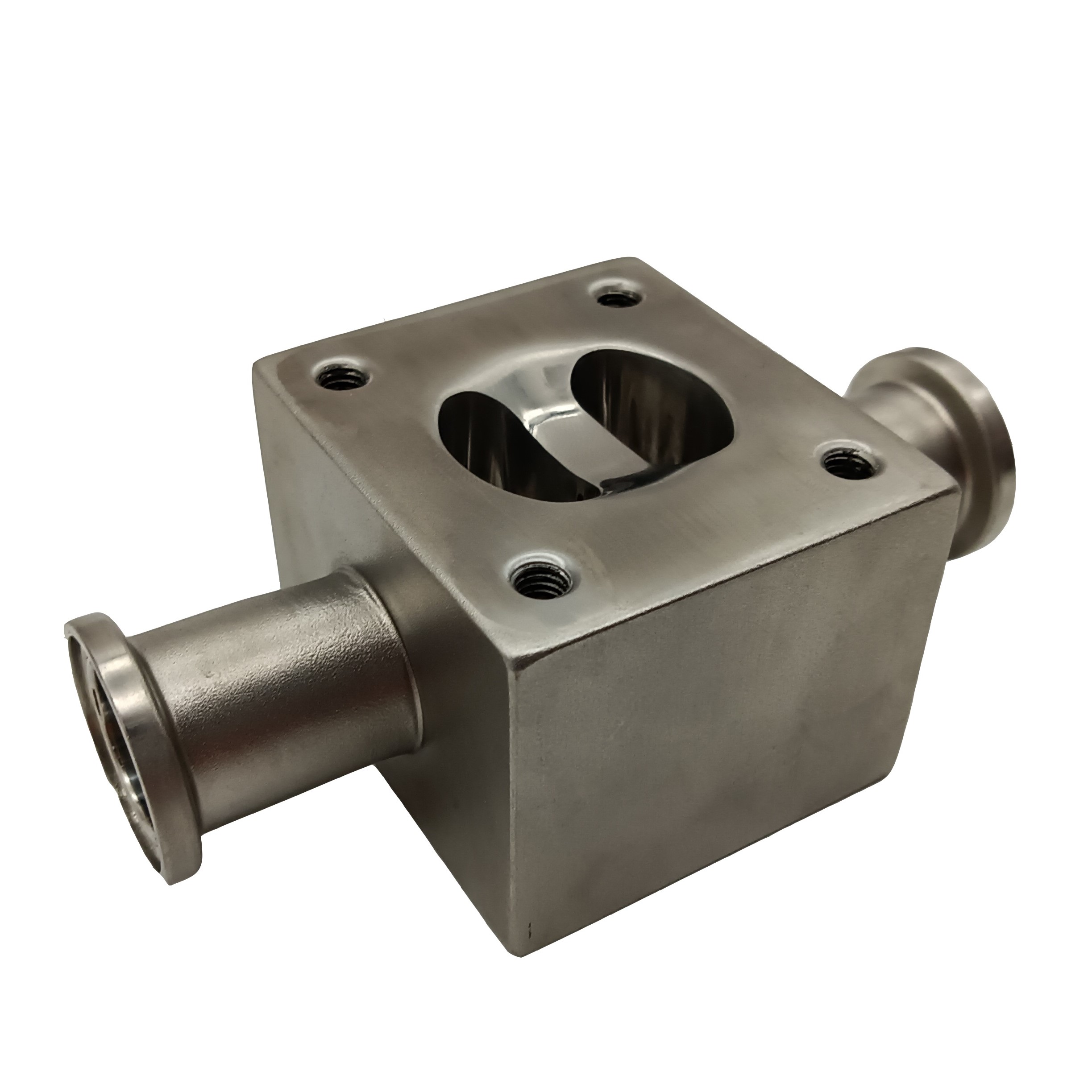

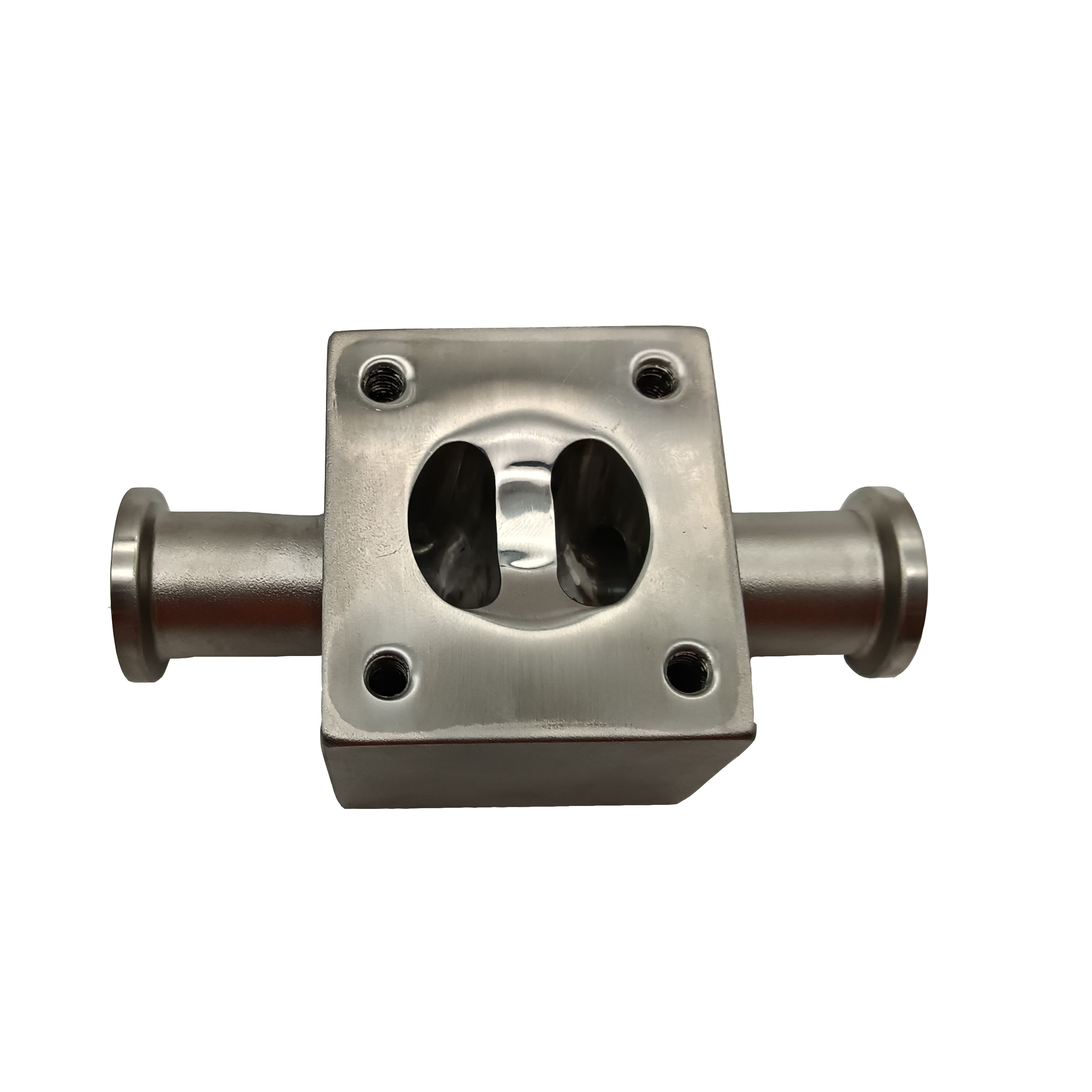

1/2 pulgada 12.7 mm de alta calidad Higiénica Higiénica Acero inoxidable SS304 SMS SMS Forja recta Válvula de diafragma
Estás aquí:Hogar » productos » Válvula de diafragma sanitaria » 1/2 pulgada 12.7 mm de alta calidad Higiénica Higiénica Acero inoxidable SS304 SMS SMS Forja recta Válvula de diafragma
loading
Compartir en:
1/2 pulgada 12.7 mm de alta calidad Higiénica Higiénica Acero inoxidable SS304 SMS SMS Forja recta Válvula de diafragma
Válvulas de diafragma: manual o activado por aire Las válvulas de diafragma, disponibles en diseños manuales y activados por aire, están específicamente diseñadas para procesos higiénicos y asépticos en la industria farmacéutica. Estas válvulas sobresalen en el control de fluido, así como las operaciones de encendido/apagado. El diafragma sella efectivamente el cuerpo y el asiento de la válvula, asegurando el aislamiento completo del entorno externo. Este diseño hace que la válvula sea ideal para el procesamiento aséptico. Cuando la válvula está en la posición cerrada, el sello de presión que soporta el diafragma se mueve hacia la cara de sellado del cuerpo de la válvula. A medida que la placa de presión cambia, el diafragma se dobla y se ve forzado hacia el área del asiento en el centro del cuerpo, cerrando efectivamente la ruta de flujo. La interacción entre el cuerpo de la válvula y la placa de presión previene la compresión excesiva del diafragma, asegurando la durabilidad y la confiabilidad. Estas válvulas se pueden operar manualmente o mediante la actuación del aire, y también son compatibles con las tops de control y las válvulas solenoides para sistemas automatizados. Este diseño garantiza un rendimiento, limpieza e idoneidad excepcionales para aplicaciones críticas en el sector farmacéutico.
Recto, t tres vías, en forma de U, fondo de tanque
Conectar
B utt-weld, tri-clamp, hilo masculino, hilo femenino, unión, alambres de soldadura, bridas
Material de sellado
Resina de silicona, caucho EPDM, caucho EPDM de diafragma dividido de politetrafluoroetileno y caucho EPDM de diafragma compuesto de politetrafluoroetileno. Todos los materiales de sellado cumplen con FDA21CFR117.2600
Opciones de energía
Operación manual
Actuador neumático SS, actuador neumático de plástico
C-top c ontroller, controlador C-top (as-i)
Presión laboral
≤10 bar (145psi)
Presión de suministro de Air Actuato r
5 ~ 8 (72.52psi Sq.Inch ~ 116psi Sq.Inch)
Tratamiento de superficie externo
R A16 ~ 32uin (0.4 ~ 0.8um)
Tratamiento de superficie interna
RA16 ~ 32uin (0.4 ~ 0.8um)
Descripción de la mercancía: 1/2 pulgada 12.7 mm de alta calidad Hygienic Sede inoxid de acero SS304 SMS SMS Forja recta Válvula de diafragma
1. En comparación con otras válvulas, las características de flujo de las válvulas de diafragma sanitaria son mejores. Más fácil de limpiar y manejar mejor la materia con partículas. En la aplicación del control de flujo, el fenómeno de bolsillo de aire es raro.
2. Tamaños disponibles de mini válvula de diafragma: 1/4 '', 3/8 '', 1/2 '', 3/4 '', DN6, DN10, DN15, DN20.
3. Tamaños disponibles de válvula de diafragma: 1 ''-4 '', DN25-DN100
Opción
1. La junta puede ser EPDM, EPDM, PTDM y EPDM, PTDM, PTDM compuesto.
2. La conexión puede ser topo, tri-clamp, hilo masculino, hilo femenino, hilo masculino femenino, unión, alambre de soldadura, brida o otros requisitos.
3. Las opciones de fuente de alimentación son operación manual, actuador neumático SS, actuador neumático de plástico, controlador C-top, controlador C-Top (AS-I)
¿Cómo ordenar sobre la válvula de diafragma?
1. ¿Qué es la calidad del material? Como SS304 y SS316L para opcional
2. ¿Qué es estándar para la válvula de diafragma, como DIN o SMS?
3. ¿Cuál es el tamaño, como 1 ''-4 '', DN25-DN100?
4. ¿Qué es el final de la conexión, como el tope, tri-clamp, enhebrado masculino, enhebrado femenino, unión, etc.
5. ¿Qué es el principio de funcionamiento, como el manual, neumático?
6. ¿Qué es material de sello, como PTFE, EPDM, Silicona?
Los detalles del producto
Estándar
SMS, DIN, BPE
Provisto de un informe de inspección de material
Piezas de contacto de material
SS316L (1.4404)
Tamaño
1/4 '' a 4 '', DN6 a DN100
Combinación de B oDy
Recto, t tres vías, en forma de U, fondo de tanque
Conectar
B utt-weld, tri-clamp, hilo masculino, hilo femenino, unión, alambres de soldadura, bridas
Material de sellado
Resina de silicona, caucho EPDM, caucho EPDM de diafragma dividido de politetrafluoroetileno y caucho EPDM de diafragma compuesto de politetrafluoroetileno. Todos los materiales de sellado cumplen con FDA21CFR117.2600
Opciones de energía
Operación manual
Actuador neumático SS, actuador neumático de plástico
C-top c ontroller, controlador C-top (as-i)
Presión laboral
≤10 bar (145psi)
Presión de suministro de Air Actuato r
5 ~ 8 (72.52psi Sq.Inch ~ 116psi Sq.Inch)
Tratamiento de superficie externo
R A16 ~ 32uin (0.4 ~ 0.8um)
Tratamiento de superficie interna
RA16 ~ 32uin (0.4 ~ 0.8um)
Descripción de la mercancía: 1/2 pulgada 12.7 mm de alta calidad Hygienic Sede inoxid de acero SS304 SMS SMS Forja recta Válvula de diafragma
1. En comparación con otras válvulas, las características de flujo de las válvulas de diafragma sanitaria son mejores. Más fácil de limpiar y manejar mejor la materia con partículas. En la aplicación del control de flujo, el fenómeno de bolsillo de aire es raro.
2. Tamaños disponibles de mini válvula de diafragma: 1/4 '', 3/8 '', 1/2 '', 3/4 '', DN6, DN10, DN15, DN20.
3. Tamaños disponibles de válvula de diafragma: 1 ''-4 '', DN25-DN100
Opción
1. La junta puede ser EPDM, EPDM, PTDM y EPDM, PTDM, PTDM compuesto.
2. La conexión puede ser topo, tri-clamp, hilo masculino, hilo femenino, hilo masculino femenino, unión, alambre de soldadura, brida o otros requisitos.
3. Las opciones de fuente de alimentación son operación manual, actuador neumático SS, actuador neumático de plástico, controlador C-top, controlador C-Top (AS-I)
¿Cómo ordenar sobre la válvula de diafragma?
1. ¿Qué es la calidad del material? Como SS304 y SS316L para opcional
2. ¿Qué es estándar para la válvula de diafragma, como DIN o SMS?
3. ¿Cuál es el tamaño, como 1 ''-4 '', DN25-DN100?
4. ¿Qué es el final de la conexión, como el tope, tri-clamp, enhebrado masculino, enhebrado femenino, unión, etc.
5. ¿Qué es el principio de funcionamiento, como el manual, neumático?
6. ¿Qué es material de sello, como PTFE, EPDM, Silicona?
Dibujo y técnico
Dibujo y técnico
Embalaje y envío
Para garantizar mejor la seguridad de sus productos, se brindarán servicios de envasado profesional, amigable con el medio ambiente, conveniente y eficiente.
Si se solicita en lotes pequeños y se seleccionan por entrega expresa, los artículos están empaquetados en envases retráctiles y cartones.
Si la carga es pesada, está empaquetada en una caja de madera altamente aeronavegable.
Para proteger los artículos, estos artículos serán empaquetados en cajas de madera por seguridad y resistencia al impacto.
Embalaje y envío
Para garantizar mejor la seguridad de sus productos, se brindarán servicios de envasado profesional, amigable con el medio ambiente, conveniente y eficiente.
Si se solicita en lotes pequeños y se seleccionan por entrega expresa, los artículos están empaquetados en envases retráctiles y cartones.
Si la carga es pesada, está empaquetada en una caja de madera altamente aeronavegable.
Para proteger los artículos, estos artículos serán empaquetados en cajas de madera por seguridad y resistencia al impacto.
Solicitud
La válvula de diafragma está hecha de acero inoxidable. Su diseño higiénico y rentable lo hace muy adecuado para industrias, como bebidas y procesamiento de alimentos, productos farmacéuticos, bioingeniería y cosméticos.
Solicitud
La válvula de diafragma está hecha de acero inoxidable. Su diseño higiénico y rentable lo hace muy adecuado para industrias, como bebidas y procesamiento de alimentos, productos farmacéuticos, bioingeniería y cosméticos.
