Válvulas de mariposa sanitarias de 3 vías utilizadas en las industrias química, láctea, de bebidas y farmacéutica

El control de flujo multipuerto ya no es un lujo en el procesamiento higiénico: es una necesidad. Ya sea que esté desviando leche cruda a uno de los dos pasteurizadores, redirigiendo la solución CIP a un tanque de recuperación o cambiando entre las fases de producto y agua en un conjunto de biorreactores, una sola válvula de mariposa sanitaria de 3 vías puede reemplazar dos válvulas de 2 vías y una T, reduciendo las uniones soldadas en un 40 % y reduciendo la huella de deslizamiento hasta en 0,8 m². Con la demanda mundial de válvulas multipuerto higiénicas creciendo a una CAGR del 7,1 % y los inspectores de la FDA ahora examinando tramos muertos de hasta 1,5 diámetros de tubería, comprender dónde y cómo implementar una válvula de mariposa sanitaria de 3 vías se ha convertido en una habilidad de margen crítico para cada ingeniero de procesos y gerente de adquisiciones.

Una válvula de mariposa sanitaria de 3 vías es una válvula higiénica con puerto T o L que utiliza un disco giratorio de 120° o 90° dentro de un cuerpo de acero inoxidable pulido para desviar, mezclar o aislar fluidos de proceso en plantas químicas, lácteas, de bebidas y farmacéuticas mientras mantiene superficies Ra ≤ 0,8 µm y capacidad CIP/SIP completa sin desmontaje manual.

En estas cuatro industrias, se requiere la misma geometría de válvula para manejar emulsiones de silicona de 200 000 cP, permeado de suero a 85 °C, agua carbonatada a 6 bar y agua para inyección a 80 °C, a veces en el mismo patín. La diferencia radica en el material del asiento, el perfil del disco, la clasificación de seguridad del actuador y la lógica de control. Las siguientes 2000 palabras le brindan hojas de especificaciones específicas de la industria, gráficos de presión y temperatura, calculadoras de retorno de la inversión y listas de verificación de cumplimiento para que pueda seleccionar, justificar y mantener una válvula de mariposa sanitaria de 3 vías que pase el escrutinio de la FDA, EHEDG y 3A y, al mismo tiempo, reduzca el costo del ciclo de vida hasta en un 30 %.

Una válvula de mariposa sanitaria de 3 vías es un dispositivo de control de flujo sin tramos muertos con tres abrazaderas pulidas o extremos soldados dispuestos en patrón de T o L, un solo disco que gira 90° o 120° dentro de un orificio completamente mecanizado y un actuador externo que puede desviar, mezclar o aislar flujos de proceso mientras cumple con los estándares sanitarios Ra ≤ 0,8 µm, FDA 21 CFR 177 y 3A.

A diferencia de las válvulas de bola industriales de 3 vías que utilizan complejos puertos esféricos superpuestos, la versión sanitaria de mariposa mantiene la línea de sellado al ras con la pared del tubo, eliminando grietas donde el producto puede endurecerse durante los ciclos SIP. El disco está festoneado en los bordes para que coincida con la curvatura interna del orificio, de modo que cuando la válvula esté completamente abierta, el disco presente solo una protuberancia de 0,2 mm en la trayectoria del flujo, lo suficientemente bajo como para permitir que los sistemas de limpieza pasen sin sufrir daños.

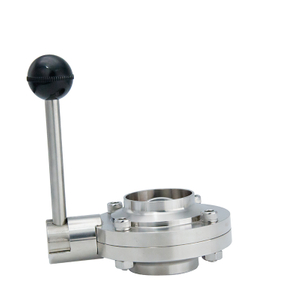

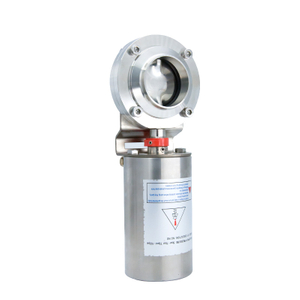

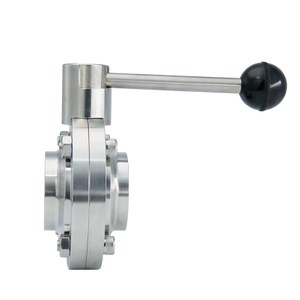

El accionamiento puede ser manual (gatillo con retén de 12 posiciones), neumático (doble efecto de 90° o 120°) o eléctrico (retroalimentación MODBUS o PROFINET). Las versiones neumáticas incluyen una interfaz ISO 5211 F05 para que las plantas puedan cambiar entre el control a prueba de fallas con retorno por resorte y el control de doble acción en cuestión de minutos, una ventaja cuando las evaluaciones de peligros del proceso cambian entre campañas de productos.

Finalmente, el cuerpo de la válvula se mecaniza a partir de una barra sólida de 316L o un bloque forjado para eliminar la porosidad común en las piezas fundidas. Esto permite la soldadura orbital de tubos cédula 5 o cédula 10 sin varilla de relleno, cumpliendo con los requisitos de clase 1 de color de soldadura ASME BPE-2022, esencial para plataformas farmacéuticas que se someten a auditorías de soldadura de terceros antes de FAT.

En plantas químicas, las válvulas de mariposa sanitarias de 3 vías dirigen solventes de alta pureza, emulsiones de silicona y agentes de limpieza entre reactores, filtros y tanques de recuperación, al mismo tiempo que resisten las picaduras de cloruro y cumplen con las directivas a prueba de explosiones ATEX.

La selección del asiento cambia de EPDM a PTFE o PVDF cuando están presentes disolventes como acetona o MEK. Los asientos de PTFE toleran 150 °C pero tienen menor elasticidad; por lo tanto, un asiento de PTFE con respaldo de acero inoxidable y energizador de elastómero proporciona resistencia química y cierre hermético a 6 bar. Los grados conductores de estática (resistividad de superficie de 10⁴ Ω/sq) evitan descargas incendiarias al transferir solventes inflamables con conductividad < 100 pS/m.

Las curvas de presión-temperatura muestran que una válvula de puerto L de 3 pulgadas con clasificación PN10 puede manejar 10 bar a 20 °C, pero debe reducirse a 7 bar a 100 °C. Los ingenieros suelen sobredimensionar los actuadores en un 30 % para superar el par de arranque viscoso cuando la válvula permanece cerrada en aceite de silicona de 50 000 cP durante 12 horas. Las tablas de búsqueda de torque proporcionadas por los fabricantes enumeran los factores de seguridad para las clases de viscosidad, lo que elimina las conjeturas durante el FAT de deslizamiento.

Finalmente, los procesadores químicos prefieren cuerpos con puerto en T para la mezcla: una entrada del reactor, una entrada del tanque diario de solvente y una salida a la línea de llenado. La capacidad de lograr una uniformidad de mezcla del 95 % dentro de tres diámetros de tubería aguas abajo reduce la longitud del mezclador estático en 0,5 m, lo que ahorra $1200 en acero inoxidable y soldaduras orbitales por patín.

Las lecherías utilizan válvulas de mariposa sanitarias de 3 vías para desviar la leche cruda entre pasteurizadores, devolver la solución CIP a los tanques de recuperación y cambiar entre producto y agua de descarga mientras cumplen con la norma sanitaria 3A 54-02 y los requisitos de Grado A del USDA.

La leche cruda a 4 °C contiene proteínas disueltas que pueden desnaturalizarse y adherirse a los bordes del disco si la velocidad cae por debajo de 1,2 m/s. Por lo tanto, las válvulas de 3 vías de calidad láctea incluyen perfiles de disco festoneados que mantienen > 1,5 m/s incluso durante la conmutación, verificados por los informes CFD suministrados con cada lote. Las plantas que reemplazaron los conjuntos de válvulas en T y dos con una sola unidad de 3 vías informaron tiempos de ciclo CIP un 35 % más cortos porque el volumen del tramo muerto cayó de 38 ml a 9 ml.

El elastómero elegido es el EPDM curado con peróxido para resistir 135 °C SIP durante 60 minutos. Después de 1000 ciclos, la deformación por compresión debe ser < 25 % según ASTM D395; Los proveedores proporcionan certificados que muestran los valores de dureza Shore antes y después. Los auditores del USDA verifican estos números durante inspecciones trianuales; la documentación faltante puede detener el envío interestatal hasta que los sellos se reemplacen y se vuelvan a probar.

Finalmente, los actuadores neumáticos deben incluir grasa de grado alimenticio aprobada por la FDA (NSF H1) y un sensor de retroalimentación de posición conectado al enclavamiento PLC de la planta. Si la válvula no alcanza el 87 % de su carrera completa en 2 segundos, el PLC detiene la bomba de refuerzo de leche cruda, evitando la contaminación cruzada entre los lados pasteurizados y no pasteurizados, un punto de control crítico según la cláusula 7 de HACCP.

Los productores de bebidas implementan válvulas de mariposa sanitarias de 3 vías para dosificación de sabor, enrutamiento de agua carbonatada y retorno CIP, exigiendo compatibilidad con CO₂, perfiles de disco de bajo corte y retroalimentación de posición para la trazabilidad de recetas.

El agua carbonatada a 6 bar y 2 °C presenta un riesgo de cavitación cuando la velocidad supera los 3 m/s. Por lo tanto, los cuerpos de las válvulas se mecanizan con diámetros interiores completos que coinciden con los tubos de cédula 5, manteniendo la velocidad por debajo de 2,5 m/s en el flujo máximo. Además, el borde del disco tiene un radio de 0,4 mm para reducir la turbulencia que puede liberar CO₂ disuelto, evitando la formación de espuma en la entrada del relleno.

Para cambiar de sabor, las válvulas de puerto T proporcionan una mezcla lista para usar: el jarabe base ingresa al puerto A, el agua ingresa al puerto B, la bebida mezclada sale del puerto C. El actuador se puede programar para hacer una pausa a 45° para lograr una relación de dosificación de 1:5 con una precisión de ±2 %, lo que elimina un mezclador estático separado y ahorra 0,6 m de longitud de línea. Las plantas que ejecutan 50 SKU por semana recuperan la prima de la válvula en seis meses mediante cambios más rápidos.

Finalmente, todos los elastómeros deben tener un sabor neutro según las pruebas triangulares ISO 4120. EPDM grado W270 (UBA alemana) limita la migración de compuestos orgánicos a 10 µg/L, lo que garantiza que no haya mal sabor en el agua mineral. Los proveedores proporcionan certificados de migración válidos por tres años; los documentos faltantes pueden provocar una retirada del producto si surgen quejas sobre mal sabor.

Las instalaciones farmacéuticas utilizan válvulas de mariposa sanitarias de 3 vías para la desviación del circuito de agua para inyección (WFI), la mezcla de buffer y el retorno CIP mientras cumplen con el acabado superficial ASME BPE SF4, los elastómeros USP Clase VI y la trazabilidad FDA 21 CFR 820.

Los bucles WFI funcionan a 80 °C de forma continua; por lo tanto, el material de la carrocería debe ser 316L con ≤ 0,03 % de carbono para evitar la precipitación de carburo de cromo. Las válvulas se suministran con informes de pruebas de fábrica que muestran un contenido de ferrita <0,5 % para evitar la fragilización de la fase sigma después de 1000 horas a 80 °C. Los extremos de soldadura orbital están mecanizados con una cara de raíz de 0,8 mm para coincidir con los procedimientos de soldadura autógena, eliminando el alambre de relleno y sus grietas asociadas.

La selección de elastómeros cambia a silicona curada con platino (VMQ) porque el EPDM puede liberar trazas de zinc que precipitan en formulaciones biológicas. Los diafragmas de silicona resisten SIP a 200 °C durante 60 minutos y muestran TOC extraíble < 5 ppm según USP <661>. Los certificados incluyen el número de lote vinculado al número de serie de la válvula, lo que cumple con el requisito de la FDA de trazabilidad de componentes en archivos maestros de medicamentos (DMF).

Finalmente, los actuadores incluyen transmisores de posición de 4–20 mA calibrados con una precisión de ±1 %. La señal se integra con el DCS de la planta para registros electrónicos de lotes (EBR). Si la posición del disco se sale del ±3 % del punto de ajuste durante la transferencia del buffer, el sistema emite una alarma y detiene el lote, evitando la contaminación cruzada que podría costar $2 millones en producto perdido.

Las válvulas de mariposa sanitarias de 3 vías deben cumplir con 3A 54-02 para lácteos, EHEDG Tipo EL Clase I para diseño higiénico, FDA CFR 177 para elastómeros extraíbles y ASME BPE para acabado superficial y calidad de soldadura.

3A 54-02 exige que las superficies internas alcancen Ra ≤ 0,8 µm y que la válvula pase una prueba de limpieza utilizando 10⁷ ufc/ml de Bacillus subtilis con una reducción de ≥ 5 log en 15 minutos. Los auditores verifican el símbolo 3A en la placa de identificación y el número de certificado en la base de datos en línea de 3A; las entradas faltantes pueden detener las inspecciones del USDA.

El documento EHEDG 32 cuantifica la capacidad de drenaje: después de llenarse con agua, la válvula debe drenar a < 1 % del volumen residual cuando se orienta horizontalmente con una pendiente de 1°. Actualmente, solo se aprueban los diseños de entrada inferior con puerto T; Las variantes de puerto L requieren una pendiente de 3°, lo que influye en la altura del bastidor del patín y en la ergonomía del operador.

ASME BPE-2022 introduce el acabado SF4+ (Ra 0,38 µm más relación cromo/hierro > 1,8) para sistemas de agua de alta pureza. Las válvulas suministradas únicamente con pulido mecánico (Ra 0,8 µm) son rechazadas en la inspección entrante, lo que provoca retrasos de 6 semanas. Especifique SF4+ en el PO y solicite un informe de energía superficial (ángulo de contacto < 30°) para demostrar la capacidad de limpieza.

Seleccione la entrada inferior con puerto T para lácteos y productos farmacéuticos para garantizar la capacidad de drenaje; Puerto L para productos químicos y bebidas para ahorrar espacio; Siempre especifique la retroalimentación de posición para productos farmacéuticos, discos conductores para uso con solventes y silicona USP Clase VI para productos biológicos.

Los cálculos del retorno de la inversión suponen ahorros de mano de obra al eliminar los cambios manuales de válvulas, reducir el agua CIP y realizar cambios más rápidos. Las plantas lácteas ahorran 18.000 dólares al año por válvula gracias a ciclos CIP un 30 % más cortos; La industria farmacéutica ahorra $250 000 por lote al evitar riesgos mediante el cumplimiento de la retroalimentación de posición.

Al comparar proveedores, solicite una hoja de cálculo del costo total de propiedad (TCO) que enumere el costo del kit de sellado, las horas MTBR y los ahorros CIP esperados. Las plantas que evaluaron a tres proveedores informaron una variación del TCO de hasta un 42 % incluso cuando los precios unitarios difieren solo en un 8 %, lo que demuestra que el precio de compra es un mal indicador del valor.

Siga un plan de mantenimiento basado en riesgos: inspeccione el conjunto de compresión de elastómero cada 6 meses o 1000 ciclos CIP, calibre la retroalimentación de posición anualmente, ejecute SIP 125 °C durante 30 minutos y documente todos los datos en el CMMS de la planta para que esté preparado para la FDA.

La receta CIP para una válvula de 3 vías debe incluir un flujo turbulento > 1,5 m/s durante 15 minutos a 80 °C con 0,5 % de sosa cáustica, seguido de un enjuague con agua ambiente hasta una conductividad < 5 µS/cm por encima de la línea base. Las plantas que redujeron la temperatura cáustica a 60 °C para ahorrar energía experimentaron una recuperación de la biopelícula después de 3 meses, lo que provocó un cierre de 48 horas para el pulido manual, lo que costó 120 000 dólares en producción perdida.

Los ciclos SIP deben alcanzar 121 °C durante 30 minutos en cada superficie; use termopares colocados en el puerto inferior ya que el condensado puede acumularse y crear puntos fríos. Los registradores de datos deben registrar Fo > 30; los valores inferiores a 25 activan informes de reesterilización y desviación de lote.

Finalmente, mantenga una lista de piezas digital que vincule cada lote de elastómero con el número de serie de la válvula. Cuando la FDA emite una alerta de caucho extraíble, puede consultar el CMMS en minutos y poner en cuarentena solo las válvulas afectadas, evitando el retiro del mercado en toda la planta y ahorrando capital de reputación.

Especifique sensores de posición y temperatura habilitados para IoT, exija gemelos digitales AutomationML, reserve espacio en el orificio para futuros sistemas de raspado y bloquee rutas de actualización al acabado de superficie SF6 para alinearse con las tendencias farmacéuticas de 2027.

Los controladores de lotes de la Industria 4.0 ahora esperan diagnósticos de válvulas a través de OPC UA. Una válvula de 3 vías con chips MEMS de temperatura y vibración integrados puede transmitir predicciones de vida útil restante, reduciendo el tiempo de inactividad no planificado en un 25 %. Asegúrese de que el proveedor proporcione un mapeo de protocolo abierto (no una caja negra patentada) para evitar la dependencia del proveedor.

El acabado de la superficie será más estricto: ASME BPE ya incluye el SF6 (Ra 0,25 µm) como opcional para 2025. Negocie el precio actual con la opción de actualizar el pulido sin costo adicional de mecanizado dentro de tres años, protegiendo su CAPEX contra el cambio de especificaciones.

Finalmente, reserve un recorrido recto de 200 mm aguas abajo de la válvula para futuros lanzamientos de raspado. Los llenadores de bebidas están cambiando a cerdos de recuperación de productos para cumplir con los mandatos de descarga cero de líquidos. Un perfil de disco de válvula compatible con bolas de cerdo de 70 mm prepara su línea para el futuro sin necesidad de un costoso reemplazo del carrete más adelante.
