El descripción de producto

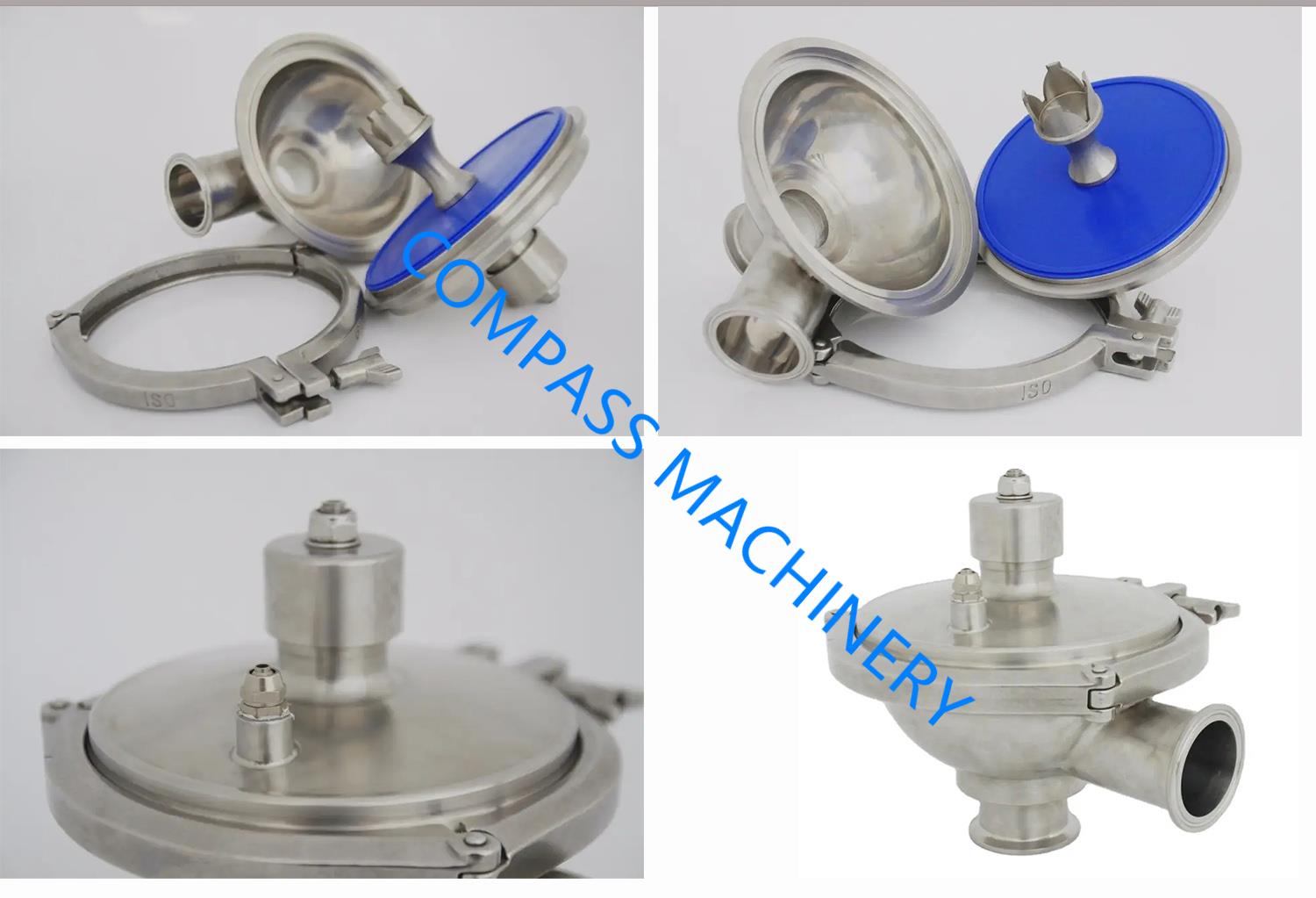

Válvula sanitaria de presión constante CPM se utiliza para mantener una presión constante de entrada y salida. CPMI-2 (la válvula de presión constante ajusta la entrada) mantiene una presión constante en la línea de producción en la entrada de la válvula.Este tipo CPMI-2 se utiliza detrás de separadores, intercambiadores de calor o válvulas de alivio.CPMO-2 (la válvula de presión constante ajusta la salida) puede mantener una presión constante en la tubería del proceso de producción en la salida de la válvula.Este tipo CPMO-2 se utiliza para el frente del llenado o máquina llenadora.Se aplica ampliamente a muchos campos, como cerveza, bebidas, alimentos lácteos, jugos de frutas, farmacia, productos biológicos, etc.
Estándar | SMS DIN11850 DIN11851 3A | |
Piezas de contacto de materiales | SS304/SS316L | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304 | |
Tamaño | 1' a 2,5', DN25-DN65 | |
Conexión | Soldadura a tope, abrazadera triple, roscada, unión | |
Tipo | CPMI-2 | |
CPMO-2 | ||
Diafragma Superior | EPDM, Buna | Todos los materiales de importación de sellos cumplen con FDA21CFR117.2600 |
Diafragma inferior | EPDM+PTFE | |
máx.Presión | ≤10bar (145psi) | |
Presión de aire de suministro | ≤8bar(116psi) | |
Rango de temperatura | EPDM, diafragma superior de Buna para 14 ~203 °F (-10 ~ 95 ℃) | |
Diafragma inferior de EPDM+PTFE para 14 ~ 284 °F (-10 ~ 140 ℃) | ||
Rango de flujo KV | Totalmente abierto (P=1bar) alrededor de 23m3/hr | |
Flujo bajo (P=6bar) alrededor de 2m3/hr | ||
Tratamiento de superficie externa | Ra32~64uin(o.8~1.6um) | |
Tratamiento de superficies internas | Ra16~32uin(0,4~0,8um) |
Principio de funcionamiento
Las series de válvulas de control de presión constante son operadas por aire comprimido, la operación de la válvula en serie no necesita depender de ningún sensor en la tubería, solo se requiere un dispositivo de regulación de presión y una tubería de suministro de producto para el sistema de monitoreo de presión Un sistema de vástago de válvula de diafragma puede responder rápidamente y cambiar la posición del vástago de la válvula en relación con la posición del vástago de la válvula para mantener el valor de presión preestablecido.Cuando la presión del producto de entrega aumenta, la válvula se abrirá, y viceversa, la presión del producto se reduce, la válvula se cerrará.
Especificaciones técnicas:
máx.presión: ≤10bar(145psi)
mín.presión: 0 bar (0 psi)
Presión de aire de suministro: ≤ 8 bar (116 psi)
Rango de temperatura:
EPDM, diafragma superior de Buna: 14 ~203 °F (-10 ~ 95 ℃)
Diafragma inferior de EPDM+PTFE: 14 ~ 284 °F (-10 ~ 140 ℃)
Los actuadores utilizan requisitos de calidad del aire comprimido
1. Conexión de aire comprimido: Tubo de aire equipado con conexión de aire BSP R1/8' o BSP R1/4'
2. Máx.tamaño de partícula: 0,01 mm
3. Máx.contenido de aceite: 0,08 ppm
4. Punto de rocío: temperatura atmosférica de 10 ℃ (14 °F) o inferior
5. Contenido máximo de agua: 7,5 g/kg
Opciones
1. La conexión puede ser soldada a tope, abrazadera triple, roscada, unión u otros a pedido.
2. El tipo puede ser CPMI-2 y CPMO-2
3. El tamaño disponible es de 1' a 2,5', DN25-DN65
4. El material puede ser SS304 o SS316L
Ventaja
1. Sin rincones muertos, sin estancamiento
2. Admite limpieza en línea CIP y también se puede desmontar para limpiar
3. Admite esterilización en línea SIP, antes de que la temperatura caiga por debajo de 60 ℃
4. El material puede ser SS304 y SS316L
¿Cómo pedir una válvula sanitaria de presión constante CPM?
El descripción de producto
Válvula sanitaria de presión constante CPM se utiliza para mantener una presión constante de entrada y salida. CPMI-2 (la válvula de presión constante ajusta la entrada) mantiene una presión constante en la línea de producción en la entrada de la válvula.Este tipo CPMI-2 se utiliza detrás de separadores, intercambiadores de calor o válvulas de alivio.CPMO-2 (la válvula de presión constante ajusta la salida) puede mantener una presión constante en la tubería del proceso de producción en la salida de la válvula.Este tipo CPMO-2 se utiliza para el frente del llenado o máquina llenadora.Se aplica ampliamente a muchos campos, como cerveza, bebidas, alimentos lácteos, jugos de frutas, farmacia, productos biológicos, etc.
Estándar | SMS DIN11850 DIN11851 3A | |
Piezas de contacto de materiales | SS304/SS316L | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304 | |
Tamaño | 1' a 2,5', DN25-DN65 | |
Conexión | Soldadura a tope, abrazadera triple, roscada, unión | |
Tipo | CPMI-2 | |
CPMO-2 | ||
Diafragma Superior | EPDM, Buna | Todos los materiales de importación de sellos cumplen con FDA21CFR117.2600 |
Diafragma inferior | EPDM+PTFE | |
máx.Presión | ≤10bar (145psi) | |
Presión de aire de suministro | ≤8bar(116psi) | |
Rango de temperatura | EPDM, diafragma superior de Buna para 14 ~203 °F (-10 ~ 95 ℃) | |
Diafragma inferior de EPDM+PTFE para 14 ~ 284 °F (-10 ~ 140 ℃) | ||
Rango de flujo KV | Totalmente abierto (P=1bar) alrededor de 23m3/hr | |
Flujo bajo (P=6bar) alrededor de 2m3/hr | ||
Tratamiento de superficie externa | Ra32~64uin(o.8~1.6um) | |
Tratamiento de superficies internas | Ra16~32uin(0,4~0,8um) |
Principio de funcionamiento
Las series de válvulas de control de presión constante son operadas por aire comprimido, la operación de la válvula en serie no necesita depender de ningún sensor en la tubería, solo se requiere un dispositivo de regulación de presión y una tubería de suministro de producto para el sistema de monitoreo de presión Un sistema de vástago de válvula de diafragma puede responder rápidamente y cambiar la posición del vástago de la válvula en relación con la posición del vástago de la válvula para mantener el valor de presión preestablecido.Cuando la presión del producto de entrega aumenta, la válvula se abrirá, y viceversa, la presión del producto se reduce, la válvula se cerrará.
Especificaciones técnicas:
máx.presión: ≤10bar(145psi)
mín.presión: 0 bar (0 psi)
Presión de aire de suministro: ≤ 8 bar (116 psi)
Rango de temperatura:
EPDM, diafragma superior de Buna: 14 ~203 °F (-10 ~ 95 ℃)
Diafragma inferior de EPDM+PTFE: 14 ~ 284 °F (-10 ~ 140 ℃)
Los actuadores utilizan requisitos de calidad del aire comprimido
1. Conexión de aire comprimido: Tubo de aire equipado con conexión de aire BSP R1/8' o BSP R1/4'
2. Máx.tamaño de partícula: 0,01 mm
3. Máx.contenido de aceite: 0,08 ppm
4. Punto de rocío: temperatura atmosférica de 10 ℃ (14 °F) o inferior
5. Contenido máximo de agua: 7,5 g/kg
Opciones
1. La conexión puede ser soldada a tope, abrazadera triple, roscada, unión u otros a pedido.
2. El tipo puede ser CPMI-2 y CPMO-2
3. El tamaño disponible es de 1' a 2,5', DN25-DN65
4. El material puede ser SS304 o SS316L
Ventaja
1. Sin rincones muertos, sin estancamiento
2. Admite limpieza en línea CIP y también se puede desmontar para limpiar
3. Admite esterilización en línea SIP, antes de que la temperatura caiga por debajo de 60 ℃
4. El material puede ser SS304 y SS316L
¿Cómo pedir una válvula sanitaria de presión constante CPM?
Dibujo y Técnica
S/N | Nombre | Cantidad | Unidad | Material |
1 | Tuerca hexagonal incrustada de goma | 1 | ordenador personal | 304 |
2 | Lavadora | 1 | ordenador personal | 304 |
3 | Tapa de fijación del núcleo de la válvula | 1 | ordenador personal | 304 |
4 | anillo o | 1 | ordenador personal | abdominales |
5 | Asiento de pistón | 1 | ordenador personal | H85 |
6 | Tapa de la válvula | 1 | ordenador personal | 304 |
7 | Almohadillas superior e inferior | 2 | ordenador personal | 304 |
8 | Diafragma Superior | 1 | ordenador personal | EPDM, Buna |
9 | Abrazadera | 1 | ordenador personal | 304 |
10 | Sello de diafragma | 1 | ordenador personal | 304 |
11 | Placa de presión triangular | 12 | ordenador personal | 304 |
12 | Diafragma inferior | 1 | ordenador personal | EPDM+PTFE |
13 | Núcleo de válvula | 1 | ordenador personal | 304/316L |
14 | Asiento de válvula | 1 | ordenador personal | 304/316L |
Dibujo y Técnica
S/N | Nombre | Cantidad | Unidad | Material |
1 | Tuerca hexagonal incrustada de goma | 1 | ordenador personal | 304 |
2 | Lavadora | 1 | ordenador personal | 304 |
3 | Tapa de fijación del núcleo de la válvula | 1 | ordenador personal | 304 |
4 | anillo o | 1 | ordenador personal | abdominales |
5 | Asiento de pistón | 1 | ordenador personal | H85 |
6 | Tapa de la válvula | 1 | ordenador personal | 304 |
7 | Almohadillas superior e inferior | 2 | ordenador personal | 304 |
8 | Diafragma Superior | 1 | ordenador personal | EPDM, Buna |
9 | Abrazadera | 1 | ordenador personal | 304 |
10 | Sello de diafragma | 1 | ordenador personal | 304 |
11 | Placa de presión triangular | 12 | ordenador personal | 304 |
12 | Diafragma inferior | 1 | ordenador personal | EPDM+PTFE |
13 | Núcleo de válvula | 1 | ordenador personal | 304/316L |
14 | Asiento de válvula | 1 | ordenador personal | 304/316L |
Aplicaciones
Cerveza
Bebida
Lácteos
Alimento
Zumo de frutas
Farmacia
Biológico
Aplicaciones
Cerveza
Bebida
Lácteos
Alimento
Zumo de frutas
Farmacia
Biológico
