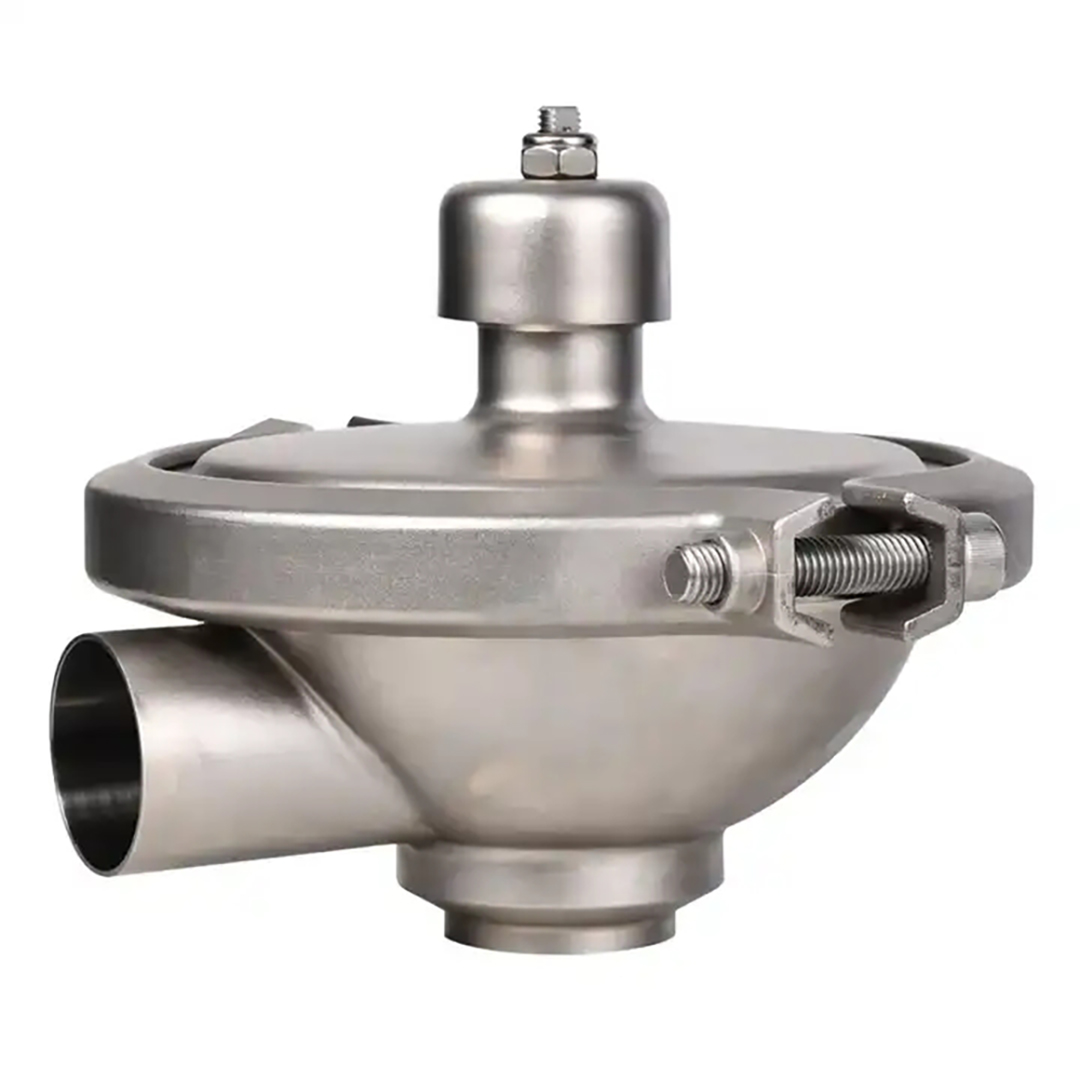

Los detalles de producto
Estándar | SMS, DIN11850, DIN11851,3A |
Piezas de contacto de materiales | SS304/SS316L | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304 | |
Tamaño | 1' a 2,5',DN25-DN65 |
Conexión | Soldadura a tope, Tri-abrazadera, Roscada, Unión |
Tipo | CPMI-2 |
CPMO-2 |
Diafragma superior | EPDM, Buna | Todos los materiales de importación de sellos cumplen con FDA21CFR117.2600 |
Diafragma inferior | EPDM+PTFE | |
Máx.Presión | ≤10bar(145psi) |
Presión de aire de suministro | ≤8bar(116psi) |
Rango de temperatura | EPDM, diafragma superior de Buna para 14 ~203°F(-10 ~ 95℃) |
Diafragma inferior de EPDM+PTFE para 14 ~ 284°F(-10 ~ 140℃) |
Rango de flujo KV | Totalmente abierto (P=1bar) aproximadamente 23m3/hr |
Flujo bajo (P=6bar) aproximadamente 2m3/hr |
Tratamiento de superficies externas | Ra32~64uin(o.8~1.6um) |
Tratamiento de superficies internas | Ra16~32uin(0,4~0,8um) |
Principio de funcionamiento
La serie de válvulas de control de presión constante funcionan con aire comprimido; el funcionamiento de la válvula en serie no necesita depender de ningún sensor en la tubería, solo se requiere un dispositivo regulador de presión y una tubería de entrega de producto para el sistema de monitoreo de presión. Un sistema de vástago de válvula de diafragma Puede responder rápidamente y cambiar la posición del vástago de la válvula en relación con la posición del vástago de la válvula para mantener el valor de presión preestablecido.Cuando la presión del producto de entrega aumenta, la válvula se abrirá y viceversa, la presión del producto se reduce y la válvula se cerrará.
Especificaciones técnicas:
Máx.presión: ≤10bar(145psi)
Mín.Presión: 0bar(0psi)
Presión de aire de suministro: ≤8bar(116psi)
Rango de temperatura:
EPDM, diafragma superior de Buna: 14 ~203°F(-10 ~ 95℃)
EPDM+PTFE Diafragma inferior: 14 ~ 284°F(-10 ~ 140℃)
Actuadores utilizados requisitos de calidad del aire comprimido.
1. Conexión de aire comprimido: Tubo de aire equipado con conexión de aire BSP R1/8' o BSP R1/4'
2. Máx.tamaño de partícula: 0,01 mm
3. Máx.Contenido de aceite: 0,08 ppm.
4. Punto de rocío: temperatura atmosférica 10 ℃ (14 °F) o menos
5. Contenido máximo de agua: 7,5 g/kg
Opciones 1.La conexión puede ser soldada a tope, triple abrazadera, roscada, unión u otros a pedido.2.El tipo puede ser CPMI-2 y CPMO-2 3.El tamaño disponible es de 1' a 2,5',DN25-DN65
4.El material puede ser SS304 o SS316L
Ventaja
1.Sin rincones muertos, sin estancamiento
2. Admite la limpieza en línea CIP y también se puede desmontar para su limpieza.
3. Admite la esterilización en línea SIP, antes de que la temperatura caiga por debajo de 60 ℃
4. El material puede ser SS304 y SS316L.
¿Cómo pedir una válvula de presión constante CPM sanitaria?
1. ¿Qué talla?1' a 2,5',DN25-DN65 2. ¿Cuál es el material?SS304/SS316L 3. ¿Cuál es el tipo?¿CPMI-2 o CPMO-2?4. ¿En qué termina la conexión?¿Soldadura a tope, triple abrazadera, roscada, unión?5. ¿Cuál es el material del sello?¿Diafragma nacional o diafragma importado?6. ¿Necesita pulido espejo o chorro de arena?
