Trampa de vapor limpio termostático de presión de equilibrio sanitario de 1/2'
Usted está aquí: Hogar » productos » Válvulas Sanitarias » Trampa de vapor termostática sanitaria » Trampa de vapor limpio termostático de presión de equilibrio sanitario de 1/2'

loading

Compartir con:

Trampa de vapor limpio termostático de presión de equilibrio sanitario de 1/2'

The COMPASS & XUSHENG make sanitary balanced pressure thermostatic steam trap is designed to remove condensate from clean and pure steam applications with minimal condensate retention. Manufactured in 316L material, the crevice free body design of UCT-10 incorporates a 12-15 degree angled seat to ensure full drain ability.
  • 012001002B25
  • XUSHENG & COMPASS
  • 012001002B25
Estado de Disponibilidad:
Cantidad:

Los detalles de los productos


COMPASS & Xusheng hace que la trampa de vapor termostática sanitaria de presión balanceada esté diseñada para eliminar el condensado de aplicaciones de vapor limpio y puro con una retención mínima de condensado.Fabricado en material 316L, el diseño de cuerpo libre de grietas de UCT-10 incorpora un asiento en ángulo de 12 a 15 grados para garantizar la capacidad de drenaje total.


La trampa de vapor es un tipo de válvula automática que filtra el condensado y los gases no condensables (como el aire) sin dejar escapar el vapor. Se abre, cierra o modula automáticamente, descargando el condensado tan pronto como se forma de manera energéticamente eficiente. La trampa de vapor es una trampa termostática de presión equilibrada mantenible que se usa para sistemas. El diseño de boquilla grande puede agotar rápidamente el aire, acortar el tiempo de arranque y evitar bloqueos. Estructura compacta, instalación conveniente y fácil mantenimiento. Pulido interno para evitar la derivación bacteriana.


Estándar

SMS, 3A

Piezas de contacto de materiales

SS316L

Provisto de informe de inspección de materiales.

Tamaño

1/2',3/4',1'

Conexión

Extremos de TC

Material del sello

PTFE, el material de los sellos cumple con FDA21CFR117.2600

máx.Presión

≤10bar(145psi) a 104°F(40℃)

Presión laboral

6 bares (87 psi)

Rango de temperatura

-13 ~ 329 ° F (-25 ~ 165 ℃)

Tratamiento de superficie externa

Ra32~64uin(o.8~1.6um) o electropulido

Tratamiento de superficies internas

Ra16~32uin(0.4~0.6um) o electropulido


Especificaciones técnicas

máx.presión: ≤10bar(145psi) a 104°F(40℃)

Presión de trabajo: 6 bar (87 psi)

Rango de temperatura: -13 ~ 329 °F (-25 ~ 165 ℃)

Capacidad de descarga: 1300 kg/h a diferentes presiones 5 barg


Característica y Ventaja

1. El flujo libre de agua condensada y su diseño sin costuras en sentido estricto maximizan la inhibición de la agregación bacteriana.

2. La característica de 'normalmente abierto debido a fallas' minimiza la posibilidad de apagado en condiciones críticas de funcionamiento

3. El diseño de la boquilla de la válvula con una gran abertura puede descargar rápidamente una gran cantidad de aire, lo que garantiza un arranque rápido, evita obstrucciones y garantiza un funcionamiento continuo.

4. Estructura compacta, instalación conveniente y fácil mantenimiento.

5. Estructura interna sin retención, diseño de drenaje de agua condensada, aspereza RA<0.6UM, prevención del crecimiento bacteriano


¿Cómo pedir una trampa de vapor termostática sanitaria?

1. ¿Qué tamaño?1/2',3/4',1'
2. ¿Qué es material?SS316L
3. ¿Qué termina la conexión?Tri-abrazadera

4. ¿Cuál es el material del sello?PTFE

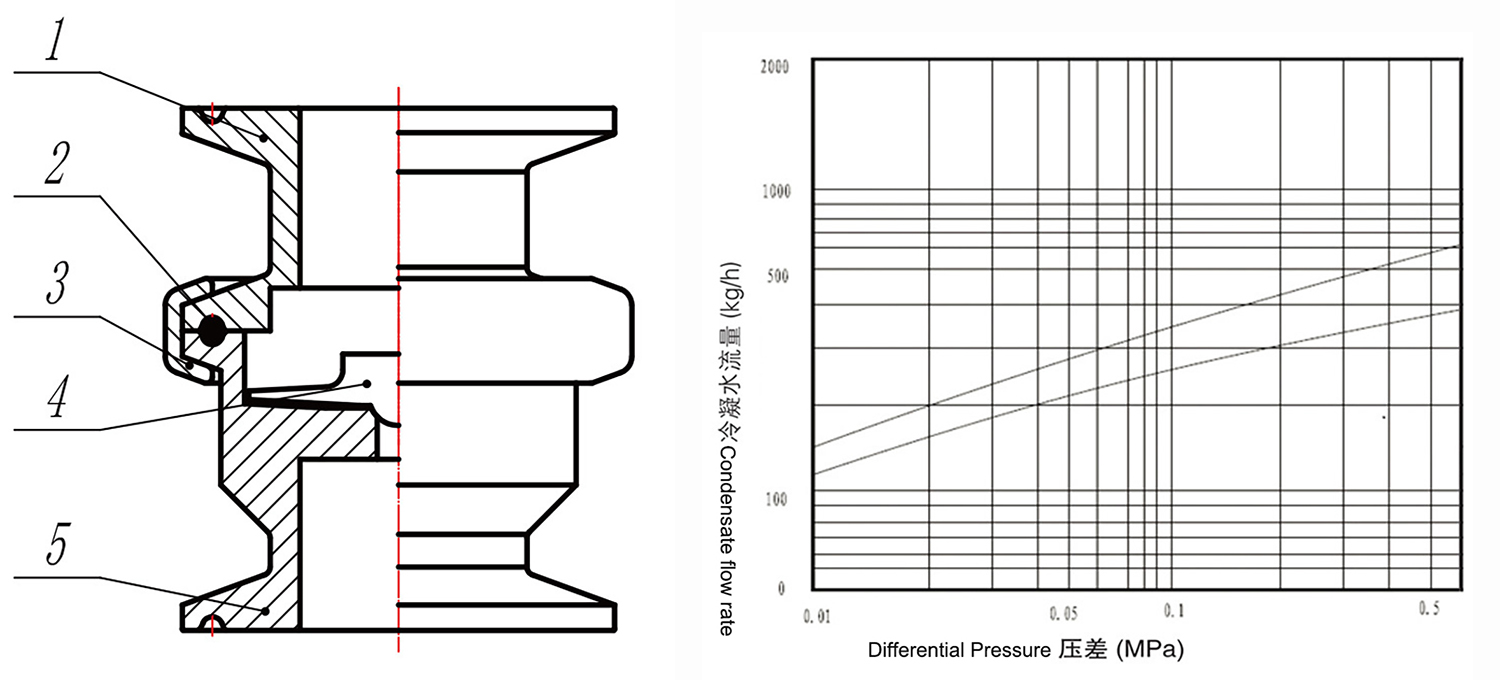

Dibujo y Técnica


疏水阀 111


S/N
Nombre
Cantidad
Unidad
Material
1
Cuerpo de válvula superior
1
ordenador personal
316L
2
Sello
1
ordenador personal
PTFE
3
Abrazadera
1
ordenador personal
316L
4
diafragma
1
ordenador personal
316L
5
Cuerpo de válvula inferior
1
ordenador personal
316L


2.外形图纸


Dimensiones externas (mm)
tamaño pulgadas
tubo de
H
H1
L
D
d
1/2'
12.7
61
14
81
9.4
25.2
3/4'
19.05
61
14
81
16
25.2
3/4'
19.05
61
14
81
16
50.5
1'
25.4
61
14
81
22
50.5

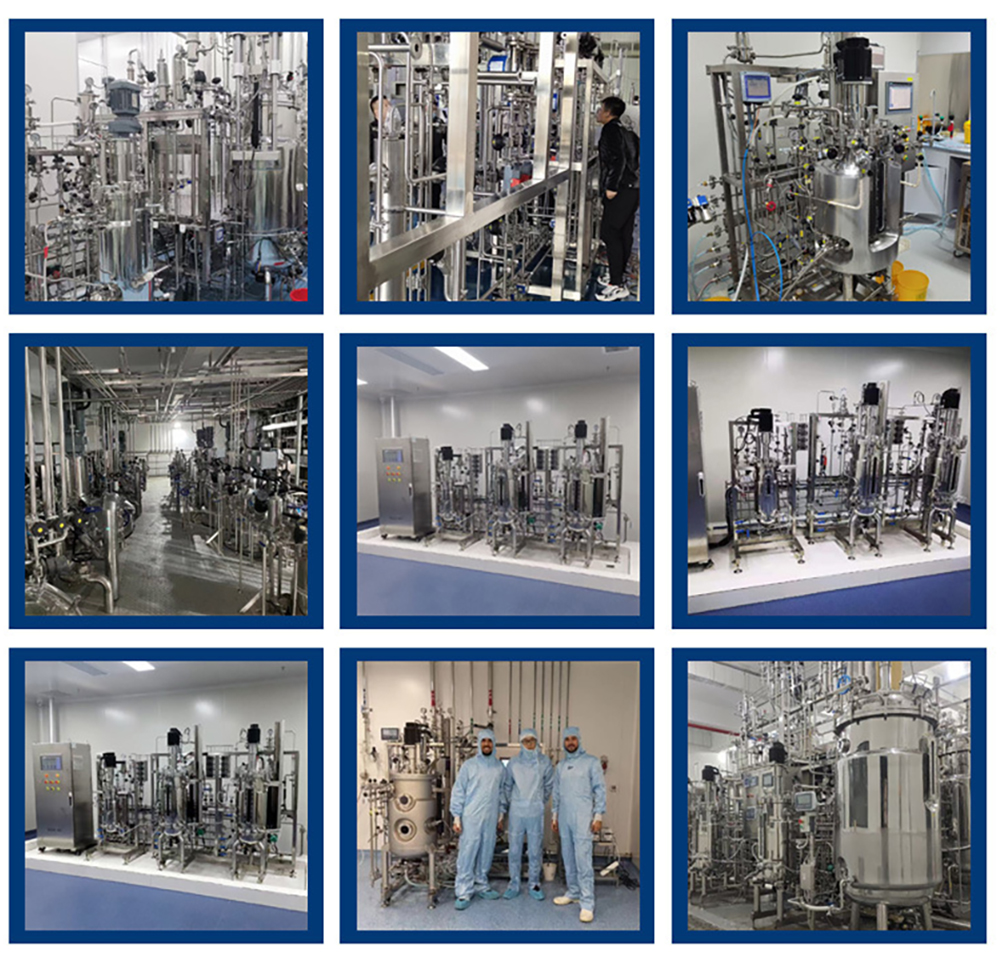

Aplicaciones


  1. Barreras de vapor estériles

  2. Instalaciones de bloqueo y purga

  3. Drenaje Principal

  4. CIP/SIP de recipientes y reacciones

  5. Líneas de proceso

  6. Otras Más Aplicaciones


产品应用场景图Trampa de vapor sanitaria
