012001002B25
XUSHENG & COMPASS
012001002B25
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Los detalles de los productos

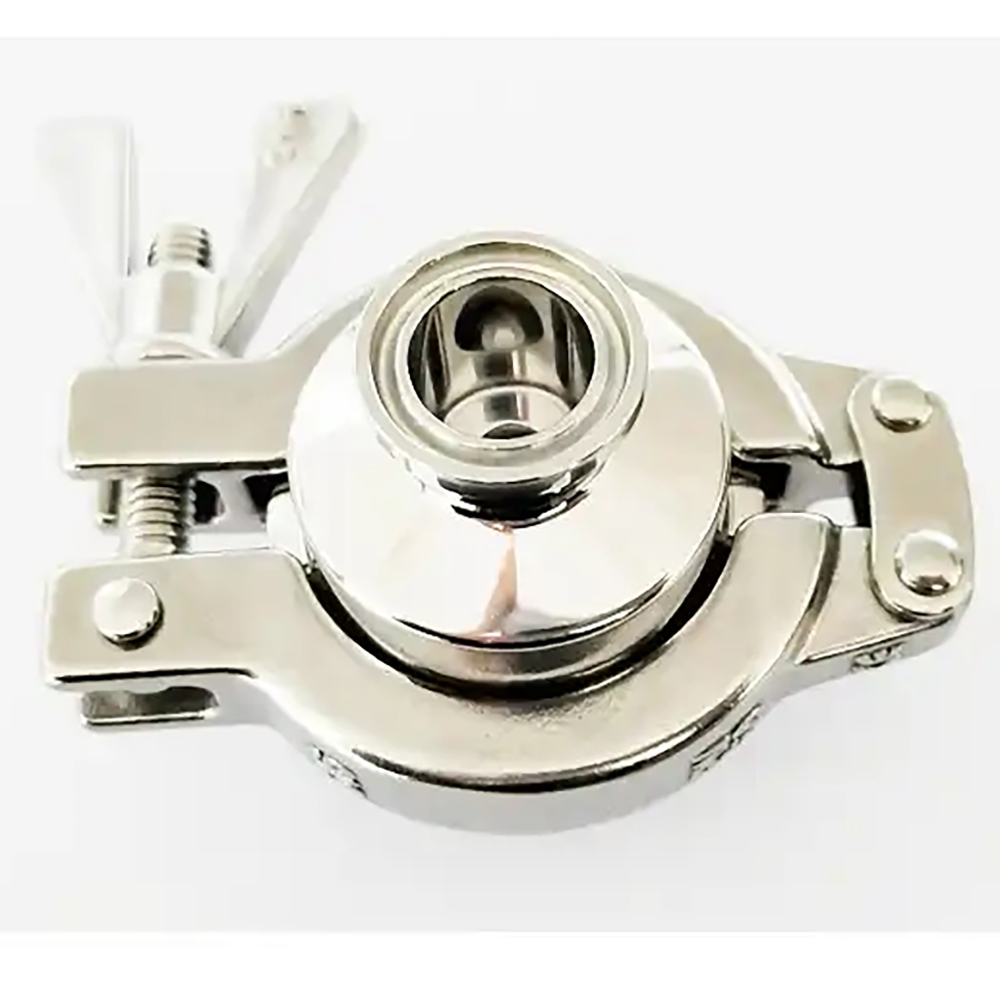

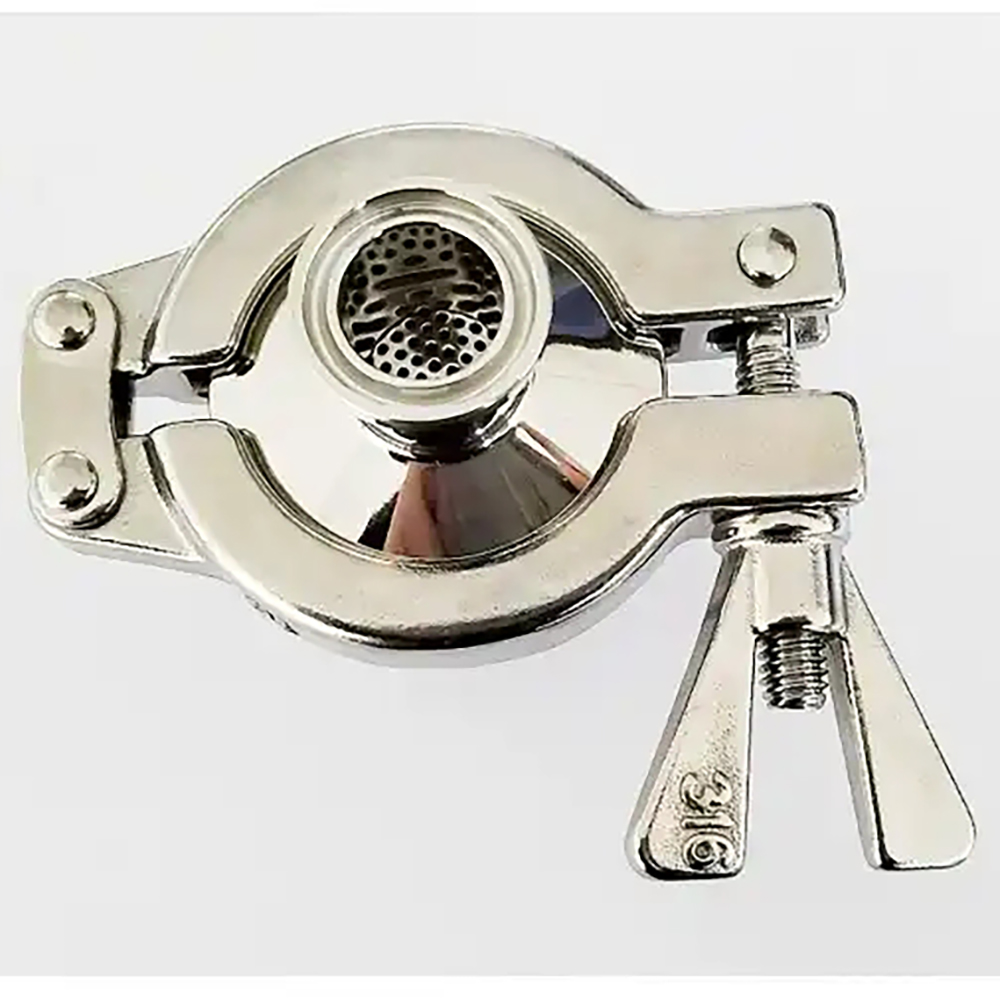

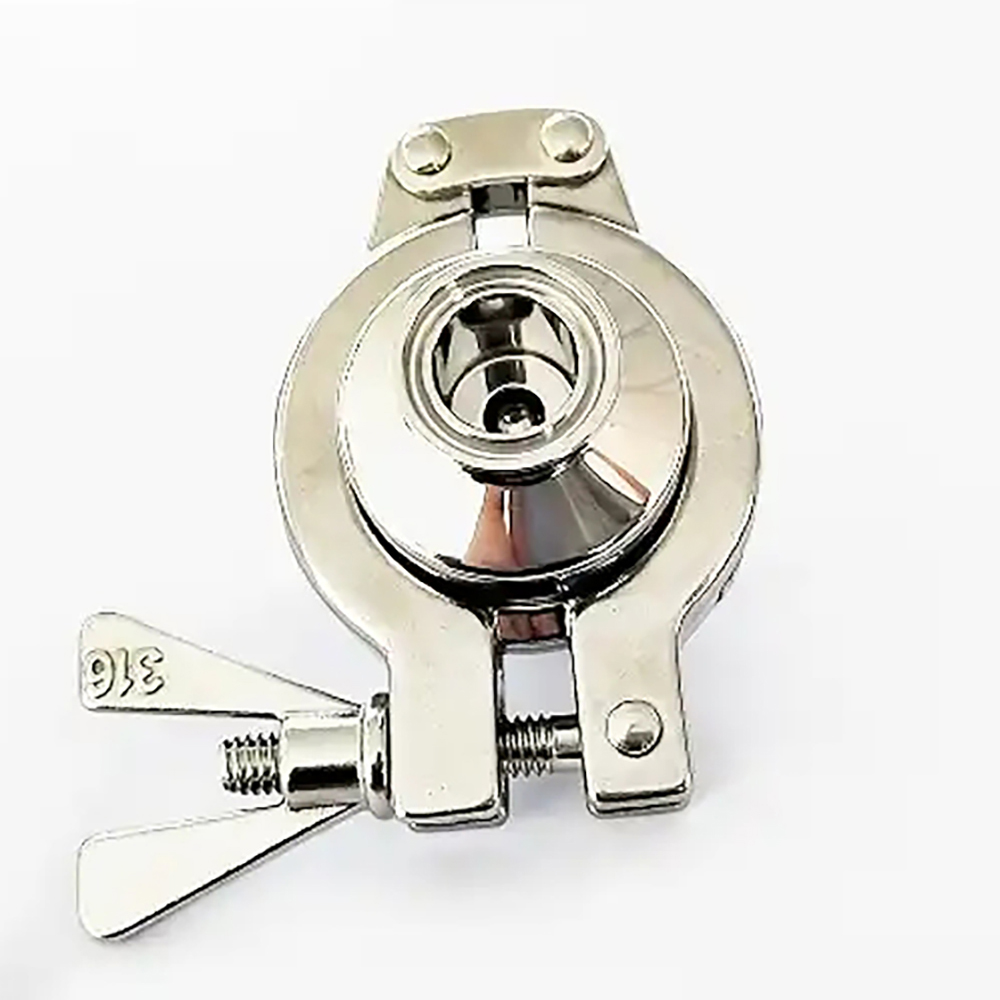

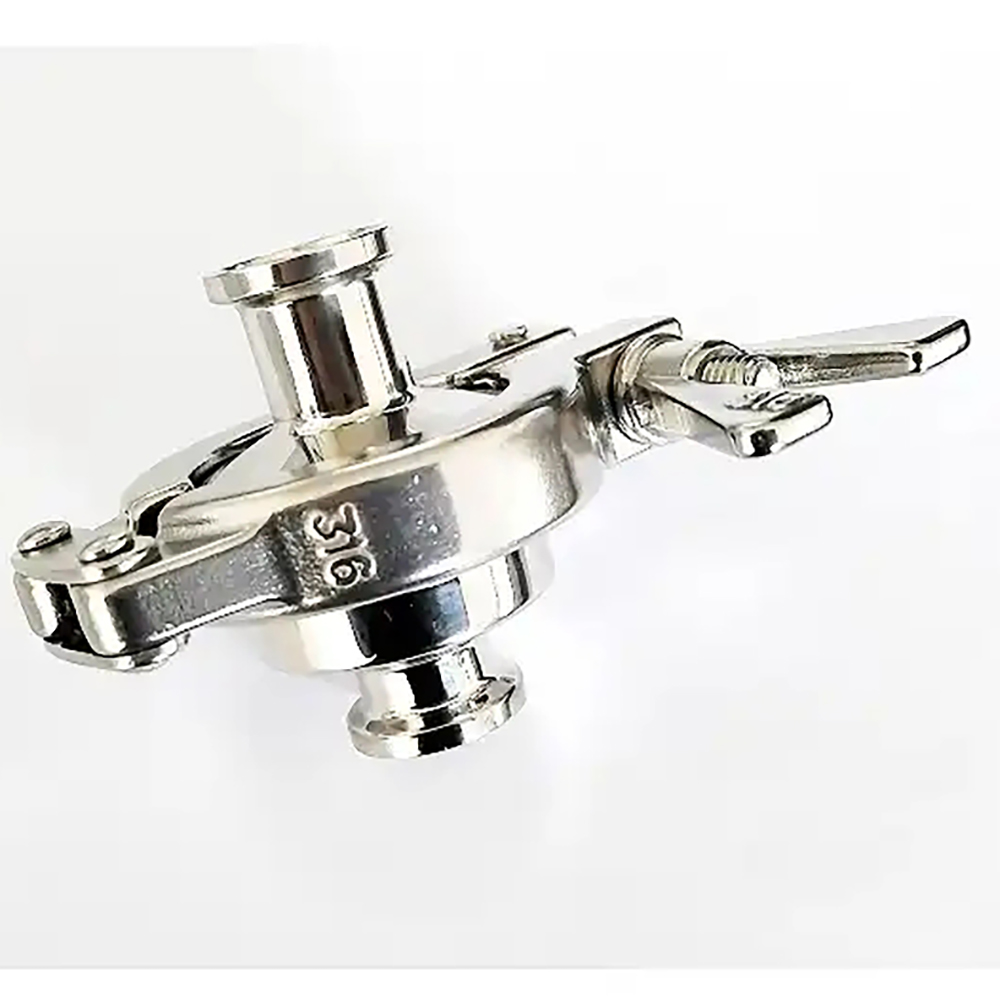

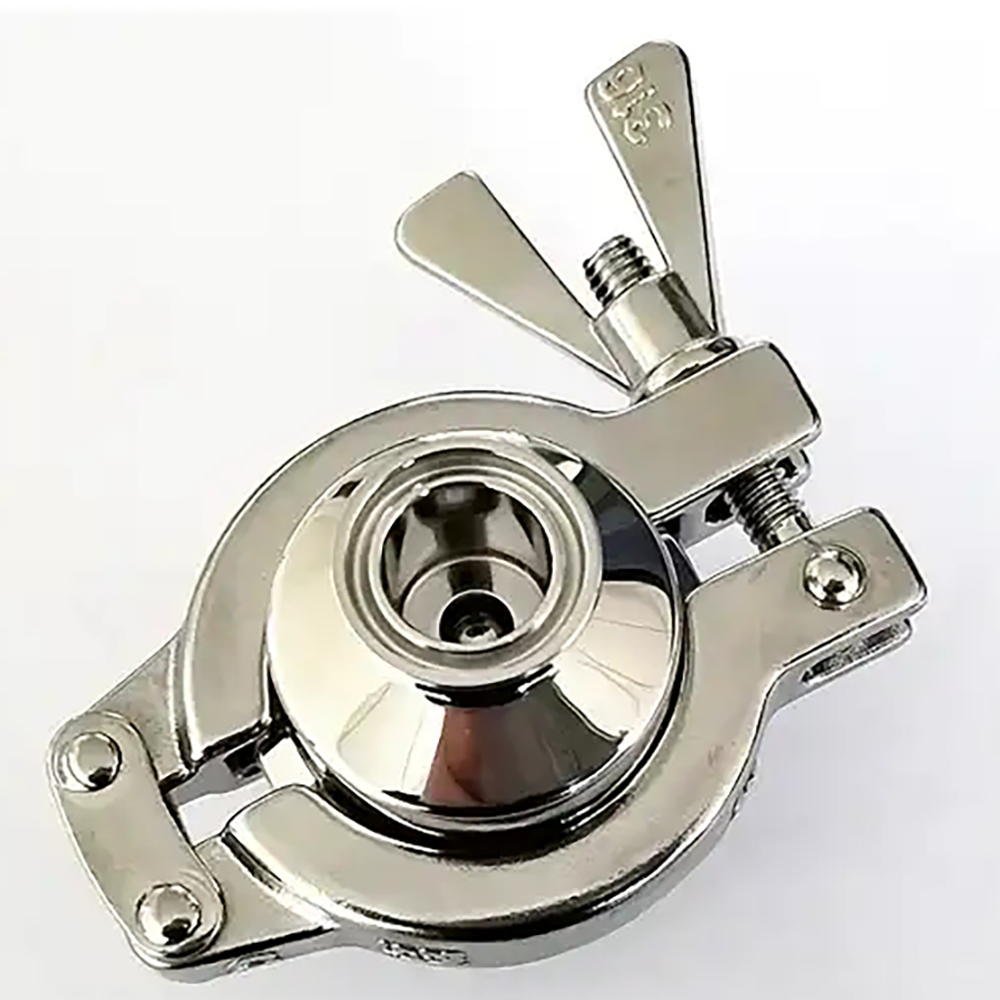

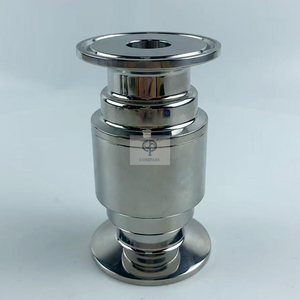

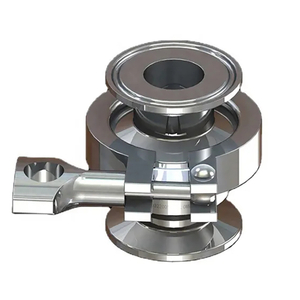

COMPASS & Xusheng fabrica trampas de vapor termostáticas de presión equilibrada sanitarias que están diseñadas para eliminar el condensado de aplicaciones de vapor limpio y puro con una retención mínima de condensado.Fabricado en material 316L, el diseño de cuerpo libre de grietas del UCT-10 incorpora un asiento en ángulo de 12 a 15 grados para garantizar una capacidad de drenaje total.
Steam Trap es un tipo de válvula automática que filtra el condensado y los gases no condensables (como el aire) sin dejar escapar el vapor. Se abre, cierra o modula automáticamente, descargando el condensado tan pronto como se forma de manera energéticamente eficiente. La trampa de vapor es una trampa termostática de presión equilibrada que se puede mantener y se utiliza para sistemas. El diseño de boquilla grande puede expulsar el aire rápidamente, acortar el tiempo de arranque y evitar el bloqueo. Estructura compacta, instalación conveniente y fácil mantenimiento. Pulido interno para evitar la derivación bacteriana.
Estándar | SMS, 3A | |
Piezas de contacto de materiales | SS316L | Provisto de informe de inspección de materiales. |
Tamaño | 1/2',3/4',1' | |
Conexión | Finaliza el CT | |
Material del sello | PTFE, el material de los sellos cumple con FDA21CFR117.2600 | |
Máx.Presión | ≤10bar(145psi) a 104°F(40℃) | |
Presión laboral | 6bar(87psi) | |
Rango de temperatura | -13 ~ 329 °F (-25 ~ 165 ℃) | |
Tratamiento de superficies externas | Ra32~64uin(o.8~1.6um) o electropulido | |
Tratamiento de superficies internas | Ra16~32uin(0.4~0.6um) o electropulido |
Especificaciones técnicas
Máx.presión: ≤10bar(145psi) a 104°F(40℃)
Presión de trabajo: 6 bar (87 psi)
Rango de temperatura: -13 ~ 329 °F (-25 ~ 165 ℃)
Capacidad de descarga: 1300kg/hr a diferente presión 5barg
Característica y Ventaja
1. El flujo libre de agua condensada y su diseño sin costuras maximizan en el verdadero sentido la inhibición de la agregación bacteriana.
2. La característica de 'normalmente abierto debido a fallas' minimiza la posibilidad de apagado en condiciones de operación críticas
3. El diseño de la boquilla de la válvula con una gran abertura puede descargar rápidamente una gran cantidad de aire, lo que garantiza un arranque rápido, evita obstrucciones y garantiza un funcionamiento continuo.
4. Estructura compacta, instalación conveniente y fácil mantenimiento.
5. Estructura interna sin retención, diseño de drenaje de agua condensada, rugosidad RA<0.6UM, evitando el crecimiento bacteriano
¿Cómo pedir una trampa de vapor termostática sanitaria?
4. ¿Cuál es el material del sello?PTFE
Los detalles de los productos
COMPASS & Xusheng fabrica trampas de vapor termostáticas de presión equilibrada sanitarias que están diseñadas para eliminar el condensado de aplicaciones de vapor limpio y puro con una retención mínima de condensado.Fabricado en material 316L, el diseño de cuerpo libre de grietas del UCT-10 incorpora un asiento en ángulo de 12 a 15 grados para garantizar una capacidad de drenaje total.
Steam Trap es un tipo de válvula automática que filtra el condensado y los gases no condensables (como el aire) sin dejar escapar el vapor. Se abre, cierra o modula automáticamente, descargando el condensado tan pronto como se forma de manera energéticamente eficiente. La trampa de vapor es una trampa termostática de presión equilibrada que se puede mantener y se utiliza para sistemas. El diseño de boquilla grande puede expulsar el aire rápidamente, acortar el tiempo de arranque y evitar el bloqueo. Estructura compacta, instalación conveniente y fácil mantenimiento. Pulido interno para evitar la derivación bacteriana.
Estándar | SMS, 3A | |
Piezas de contacto de materiales | SS316L | Provisto de informe de inspección de materiales. |
Tamaño | 1/2',3/4',1' | |
Conexión | Finaliza el CT | |
Material del sello | PTFE, el material de los sellos cumple con FDA21CFR117.2600 | |
Máx.Presión | ≤10bar(145psi) a 104°F(40℃) | |
Presión laboral | 6bar(87psi) | |
Rango de temperatura | -13 ~ 329 °F (-25 ~ 165 ℃) | |
Tratamiento de superficies externas | Ra32~64uin(o.8~1.6um) o electropulido | |
Tratamiento de superficies internas | Ra16~32uin(0.4~0.6um) o electropulido |
Especificaciones técnicas
Máx.presión: ≤10bar(145psi) a 104°F(40℃)
Presión de trabajo: 6 bar (87 psi)
Rango de temperatura: -13 ~ 329 °F (-25 ~ 165 ℃)
Capacidad de descarga: 1300kg/hr a diferente presión 5barg
Característica y Ventaja
1. El flujo libre de agua condensada y su diseño sin costuras maximizan en el verdadero sentido la inhibición de la agregación bacteriana.
2. La característica de 'normalmente abierto debido a fallas' minimiza la posibilidad de apagado en condiciones de operación críticas
3. El diseño de la boquilla de la válvula con una gran abertura puede descargar rápidamente una gran cantidad de aire, lo que garantiza un arranque rápido, evita obstrucciones y garantiza un funcionamiento continuo.
4. Estructura compacta, instalación conveniente y fácil mantenimiento.
5. Estructura interna sin retención, diseño de drenaje de agua condensada, rugosidad RA<0.6UM, evitando el crecimiento bacteriano
¿Cómo pedir una trampa de vapor termostática sanitaria?
4. ¿Cuál es el material del sello?PTFE

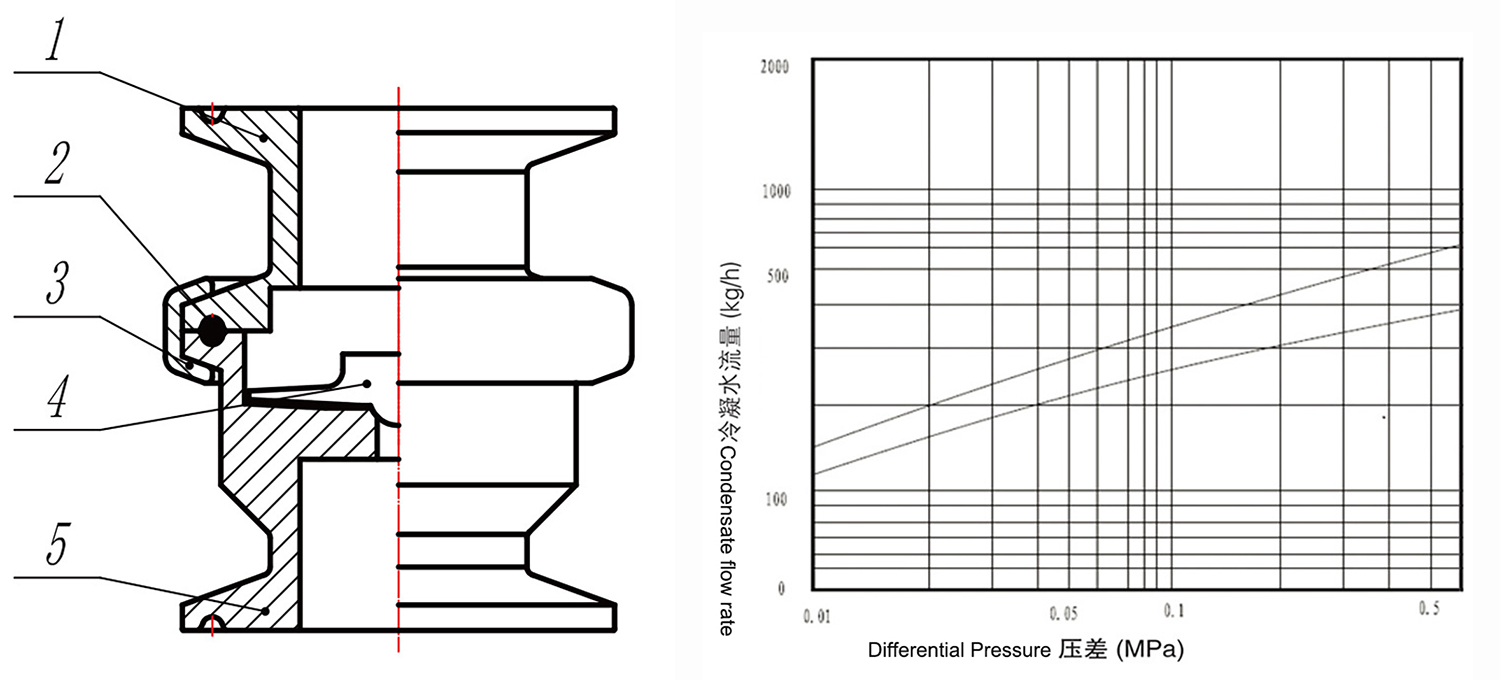

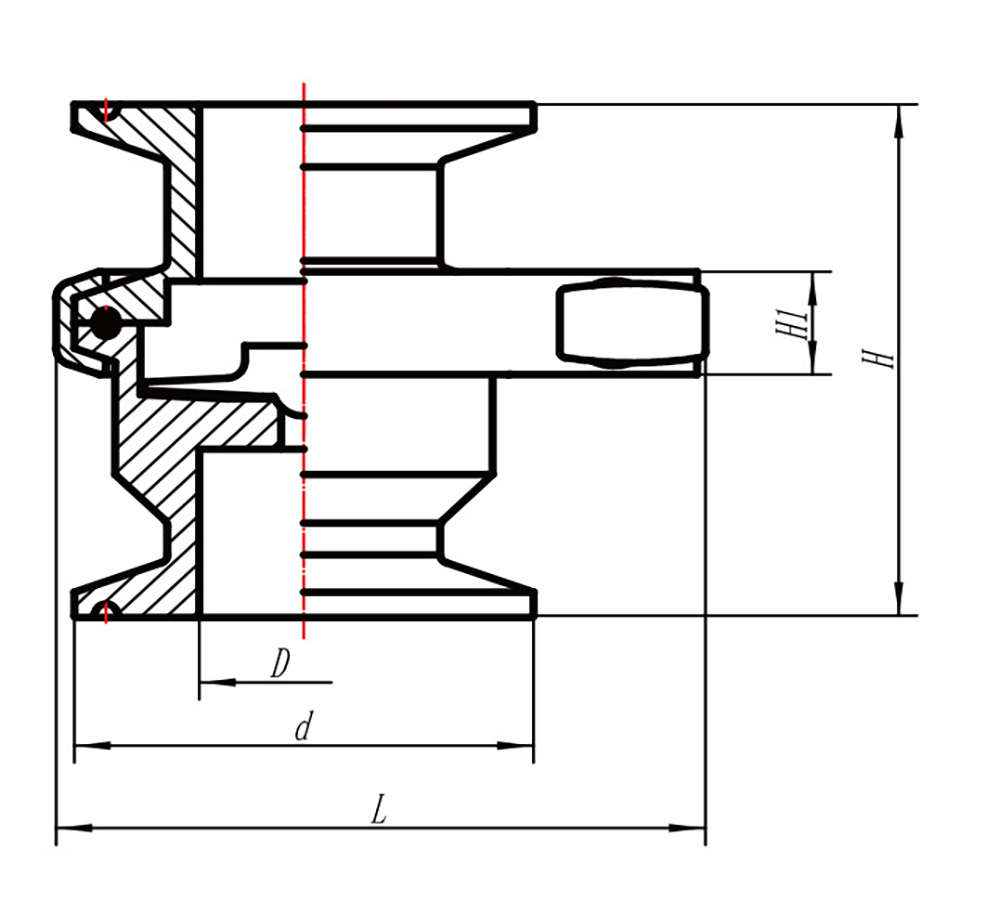

Dibujo y tecnica
S/N | Nombre | Cantidad | Unidad | Material |
1 | Cuerpo de válvula superior | 1 | ordenador personal | 316L |
2 | Sello | 1 | ordenador personal | PTFE |
3 | Abrazadera | 1 | ordenador personal | 316L |
4 | Difragma | 1 | ordenador personal | 316L |
5 | Cuerpo de válvula inferior | 1 | ordenador personal | 316L |
Dimensiones externas (mm) | ||||||
Tamaño pulgadas | diámetro exterior del tubo | H | H1 | L | D | d |
1/2' | 12.7 | 61 | 14 | 81 | 9.4 | 25.2 |
3/4' | 19.05 | 61 | 14 | 81 | 16 | 25.2 |
3/4' | 19.05 | 61 | 14 | 81 | 16 | 50.5 |
1' | 25.4 | 61 | 14 | 81 | 22 | 50.5 |
Dibujo y tecnica
S/N | Nombre | Cantidad | Unidad | Material |
1 | Cuerpo de válvula superior | 1 | ordenador personal | 316L |
2 | Sello | 1 | ordenador personal | PTFE |
3 | Abrazadera | 1 | ordenador personal | 316L |
4 | Difragma | 1 | ordenador personal | 316L |
5 | Cuerpo de válvula inferior | 1 | ordenador personal | 316L |
Dimensiones externas (mm) | ||||||
Tamaño pulgadas | diámetro exterior del tubo | H | H1 | L | D | d |
1/2' | 12.7 | 61 | 14 | 81 | 9.4 | 25.2 |
3/4' | 19.05 | 61 | 14 | 81 | 16 | 25.2 |
3/4' | 19.05 | 61 | 14 | 81 | 16 | 50.5 |
1' | 25.4 | 61 | 14 | 81 | 22 | 50.5 |

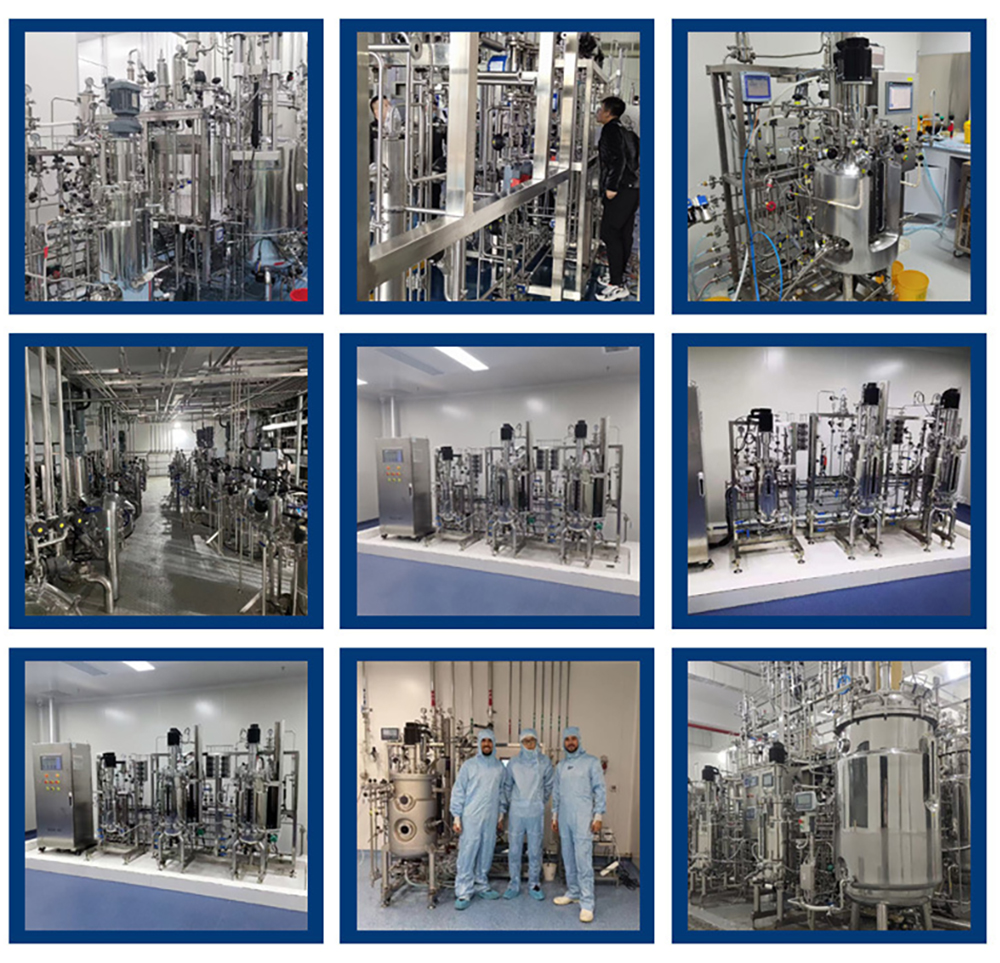

Aplicaciones:
1. Barreras de vapor estériles
2. Instalaciones de bloqueo y purga
3. Drenaje principal
4. CIP/SIP de recipientes y reacciones\
5. Líneas de proceso
6. Otras aplicaciones más
Aplicaciones:
1. Barreras de vapor estériles
2. Instalaciones de bloqueo y purga
3. Drenaje principal
4. CIP/SIP de recipientes y reacciones\
5. Líneas de proceso
6. Otras aplicaciones más
