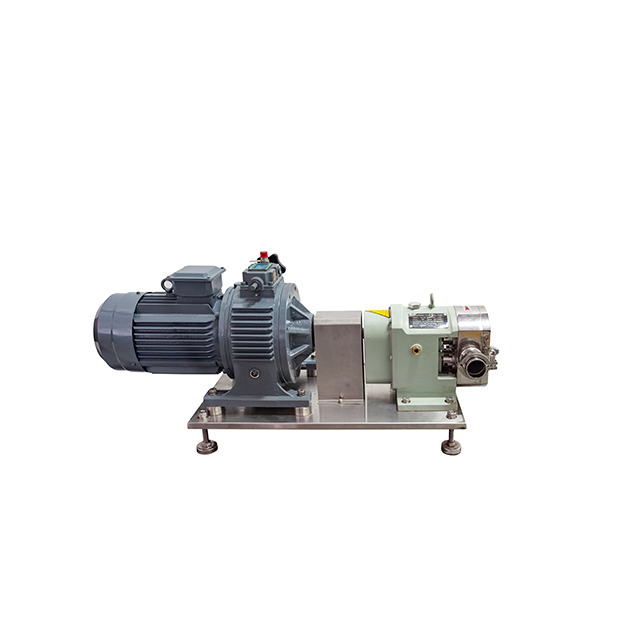

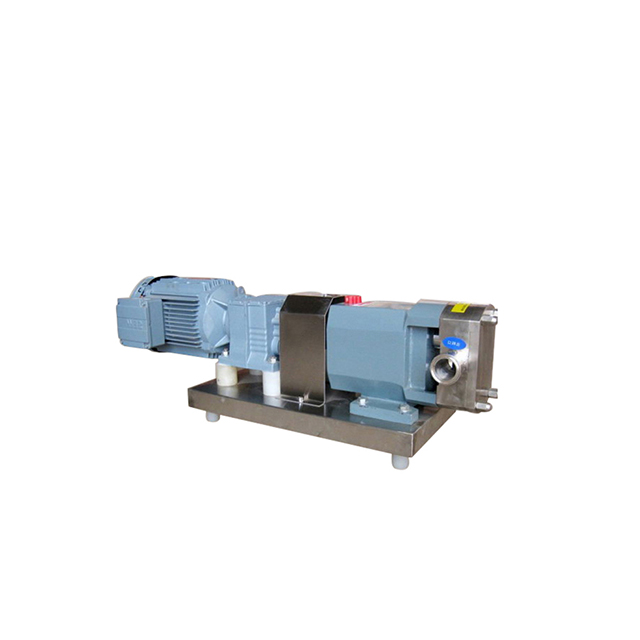

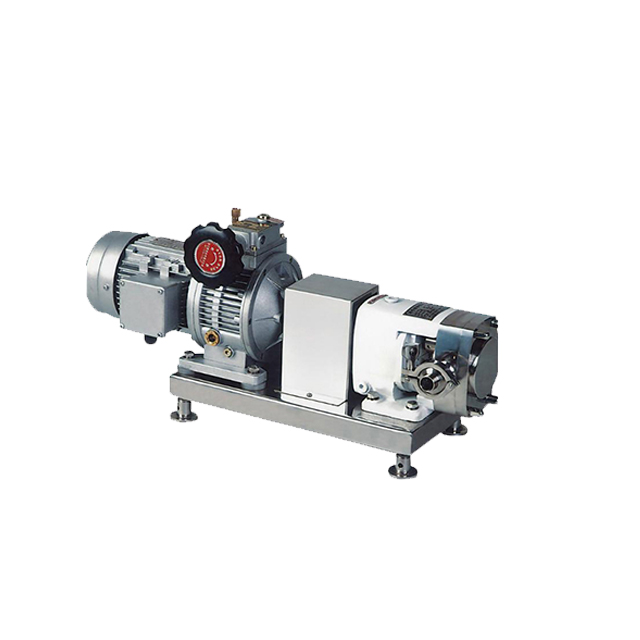

Grado alimenticio de la bomba del lóbulo rotatorio del rotor SS316 del acero inoxidable sanitario para la bomba del chocolate de la bomba de la miel del jarabe

Bomba rotativa, también conocida como bomba coloidal, bomba de leva, bomba de trébol, bomba universal, etc.La bomba de rotor pertenece a la bomba volumétrica;es lograr el propósito de transportar líquido por medio de la transformación periódica de una pluralidad de unidades transportadoras fijas en la cámara de trabajo.La energía mecánica del motor principal se convierte directamente en la energía de presión del líquido transportado por la bomba;(Teóricamente) no tiene nada que ver con la presión de descarga;la bomba de rotor en el curso del trabajo es en realidad a través de un par de rotación síncrona del rotor para lograr el propósito de transportar el material.
  • XS-LP008
  • XUSHENG
  • 30000020001
Material:
Max.flow:
Cabeza máxima:
Máx.temperatura:
Max.rev:
Estado de Disponibilidad:
Cantidad:

--------------Descripción del producto de la bomba lobular rotativa--------------

Grado alimenticio de la bomba del lóbulo rotatorio del rotor SS316 del acero inoxidable para la bomba del chocolate de la bomba de la miel del jarabe

Descripción del producto


Descripción

Nombre del producto: Bomba de lóbulo de rotor rotativo sanitario de grado alimenticio de acero inoxidable
Descripción: Diseñado de acuerdo con el estándar 3A, ampliamente utilizado para transferir medios viscosos en las industrias de procesamiento de alimentos, cosmética y farmacéutica.
Construcción: Serie Ace horizontal, diferentes formas de rotor (rotor simple, rotores de tres lóbulos y rotores tipo mariposa)
Material: SS304/SS316L
Material del sello: EPDM (estándar, aprobación)
máx.Caudal: 43000Litros/h
Presión máxima: 10bar
Velocidad 1-1000 rpm
Tipo de rotor: 2 hojas, 3 hojas, mariposa, mariposa señal
Sello mecánico: SIC/SiC/EPDM (estándar)
Fuerza de motor: 0.55kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3kw, … 22KW
Opción de sellado: Sello mecánico simple sanitario/Cierre mecánico doble con sistema de enfriamiento
Voltaje: 220 V, 380 V (110-480 V)
Motor: ABB, Siemens, nuestra marca nacional, 50 Hz/60 Hz
Tratamiento de superficies: Interior pulido y Sandblast exterior
conexión: Abrazadera, rosca, soldadura, brida
Disponible estándar: Estruendo, SMS, 3A, RJT, ISO/FDI
Operado: Electico
Ámbito de aplicación: Lácteos, alimentos, bebidas, farmacia, cosmética, etc.



Aplicaciones

Industria alimentaria: yogur, mantequilla fresca, helado, queso, suero de leche, cerveza, mosto, levadura, refrescos, jalea de frutas, fruta fresca, ketchup, puré de frutas, puré de verduras, pudín, mermelada de frutas, jalea, sabor, relleno de frutas, Dulce, levadura, condimento, pan, gachas de carne, carne triturada, aceite de carne, aceite comestible, dulces, jarabe, aderezo de crema fina, chocolate, etc.

Operando  principios

La bomba de rotor también se denomina bomba de lóbulo rotativo, bomba de tres lóbulos, bomba de suela, etc.cuando los 2 rotores giratorios inversos simultáneos (con 2-4 engranajes) giran, se produce una fuerza de succión en la entrada (vacío), que toma el material entregado.los 2 rotores dividen la carcasa del rotor en muchas partes más pequeñas y giran en la secuencia de a→b→c→d. Cuando gira a la posición a, solo la carcasa I se llena con medio, cuando gira a la posición c.la carcasa A encierra el medio, y finalmente va a la posición d, luego las carcasas A, B y II se interconectan y el medio se transporta al putlet, ya que este proceso se repite, el medio (material) se transporta continuamente


Diseño y características

A medida que la bomba de lóbulos rotativos funciona, los espacios entre los lóbulos y la carcasa se llenan sucesivamente de fluido, que se transporta a la boquilla de descarga con una cantidad fija de desplazamiento.El fluido bombeado forma un flujo continuo gracias a las tolerancias entre los lóbulos y la carcasa de la bomba, asegurando así un bombeo eficiente.

Personaje:

1, hay una cierta brecha entre el rotor y el rotor, sin coeficiente de fricción, por lo que la bomba tiene una larga vida útil.
2, es fácil de instalar y desmontar, y es conveniente mantener, limpiar. Hay menos piezas de desgaste.
3, alta eficiencia y ahorro de energía, transporte estable, baja tasa de fallas, sin sellado de fugas y bajo nivel de ruido.
4, la viscosidad del medio transportable es ≤2000000 Cp, y la bomba puede transferir lodo que contiene 70% de sólidos.
5, puede transportar materiales de mezcla trifásicos de gas, líquidos y sólidos.
6, con Vfd, el flujo se puede ajustar a voluntad y la bomba se puede usar como bomba dosificadora general.
7, si es necesario, podemos hacer la bomba con una chaqueta de calefacción.
8, temperatura aplicable: -50 °C -250 °C.
9, tipos de conexión de entrada/salida: junta de brida, conexión roscada;Conexión rápida.

10, tipo de sello: sello mecánico y sello de embalaje.


Dado que los lóbulos de la bomba no entran en contacto entre sí, las bombas lobulares pueden mover sólidos suspendidos en lodos (como cerezas o aceitunas en aplicaciones de procesamiento de alimentos) sin dañar el producto.La suave acción de bombeo minimiza aún más la degradación del producto.Puede manejar partículas de mayor tamaño que las que se pueden bombear con otros tipos de bombas de desplazamiento positivo.Se pueden limpiar fácilmente con métodos de limpieza en el lugar (CIP) o vapor en el lugar (SIP), lo que los hace ideales para aplicaciones de procesamiento higiénico.Altamente eficiente para bombear líquidos muy viscosos.Ofrezca una salida de fluido precisa y constante que no se vea afectada por los cambios en la presión principal, suponiendo que la viscosidad del fluido sea suficiente.El flujo de fluido se puede aumentar o disminuir controlando la velocidad de conducción.Si se humedecen, las bombas lobulares rotativas también son autocebantes y pueden funcionar en seco durante largos períodos de tiempo (suponiendo que los sellos de la bomba estén lubricados).Generalmente fácil de mantener.

Características principales de la aplicación

Bomba de alimentación de material de alta viscosidad Con las características de bomba de volumen, baja velocidad de rotación, alto par de salida, resistencia a altas temperaturas, la bomba de rotor juega un papel muy importante en la alimentación de campos de material de alta viscosidad y alta temperatura.Tiene un principio de operación único que combina y se puede usar con un sistema de conducción potente, de modo que la bomba de rotor pueda generar un momento de conducción potente a baja velocidad y garantizar la alimentación del material de manera constante, sin estancamiento, y también puede garantizar el rendimiento del material en el proceso de alimentación de material no se dañe.La viscosidad media puede llegar a 1.000.000CP alimentada por esta bomba.


Bomba de alimentación mediana delgada

Cuando la bomba de rotor alimenta un medio delgado especial, especialmente alimentando un medio delgado sin pulso según sea necesario, se puede mostrar una gran ventaja de rendimiento.Si la viscosidad del medio alimentado desciende y la fuga aumenta, el sistema de conducción combinado con la bomba de rotor puede mejorar la velocidad de rotación y garantizar la invariancia del flujo de salida.


Bomba de alimentación sanitaria

Todas las partes en contacto con el material están hechas de acero inoxidable que cumple con el estándar sanitario, aplicable a lugares sanitarios y resistentes a la erosión en los campos de alimentos, bebidas, farmacia, industria química, etc.


Diseño de manga de preservación del calor

La bomba de rotor con función de manguito de conservación de calor se puede proporcionar en diferentes lugares de trabajo.Esta configuración puede asegurar que el material sea fácil de coagular durante la alimentación para conservar el calor, sin coagulación.


Sello mecánico de limpieza de agua

Se puede proporcionar una configuración de sello mecánico con función de limpieza de agua, lo que evita que el funcionamiento normal del equipo en la superficie final del sello mecánico se coagule durante la alimentación de material de alta viscosidad, y se puede garantizar la vida útil del sello mecánico en un entorno adverso.


Casi no tiene piezas de desgaste rápido

No tiene ningún daño en la pieza durante el funcionamiento de la bomba de rotor (excepto el sello mecánico), todas las piezas en contacto con el material son de acero inoxidable.Un par de rotores funcionan sincrónicamente durante la operación en un espacio entre sí, sin contacto, en teoría no habrá ningún daño, la bomba del rotor puede funcionar a una temperatura de 220ºC en todos los entornos.


Elija el sistema de conducción
Motor + reductor de velocidad de relación relativa fija: la conducción es fácil con una velocidad de rotación constante del rotor, lo que también conduce a la falta de ajuste del flujo Motor + regulador de velocidad continuo abrasivo mecánico: el regulador de velocidad cambia la velocidad mediante ajuste manual, lo cual es seguro Ajuste de flujo confiable e infinitivo. Pero el ajuste no automático también es problemático.La regulación de velocidad debe realizarse en funcionamiento, no en estado de apagado.Consulte las instrucciones del fabricante para el mantenimiento y el servicio.Motor transformado en frecuencia+transformador de frecuencia: realiza tanto el ajuste automático como el ajuste infinitivo del flujo. Es altamente automático y tiene un gran par a baja velocidad. Pero el transformador de frecuencia es caro.Consulte las instrucciones del fabricante para el mantenimiento y el servicio.






Detalles de producto

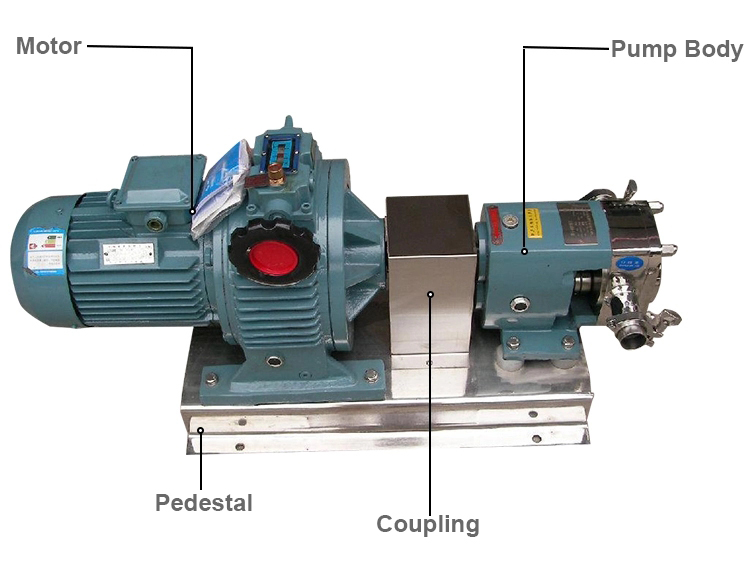

Bomba lobular higiénica sanitaria de acero inoxidable

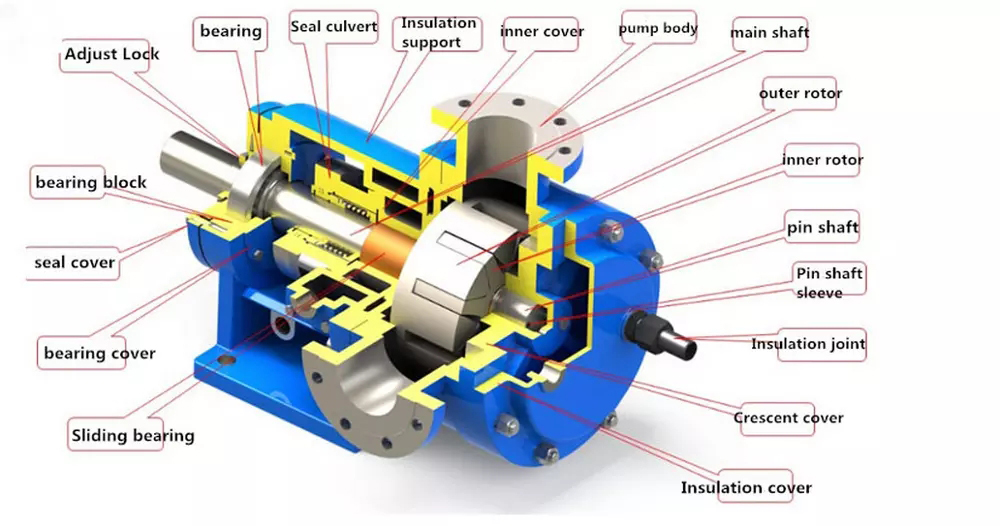

Bomba de lóbulo de acero inoxidable sanitaria de grado alimenticio

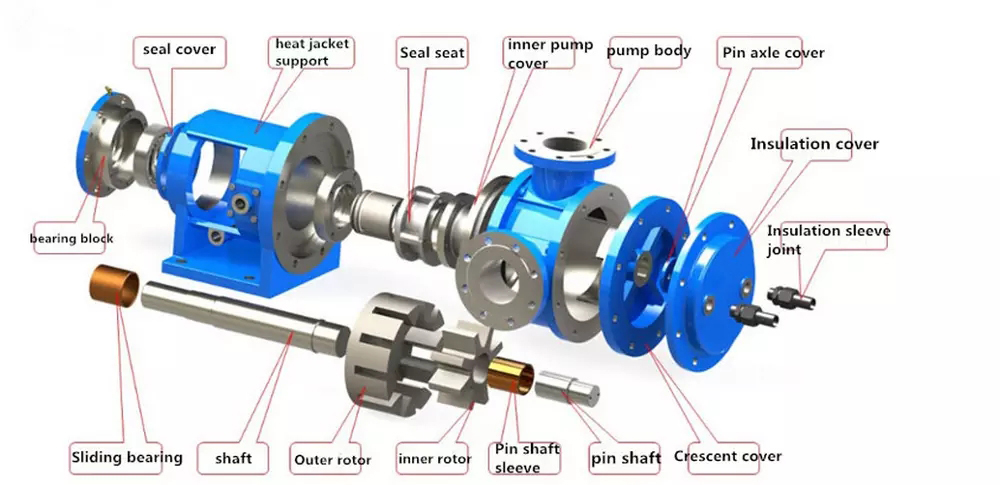

Bomba sanitaria de lóbulo de rotor de acero inoxidable 304

presentacion de producto

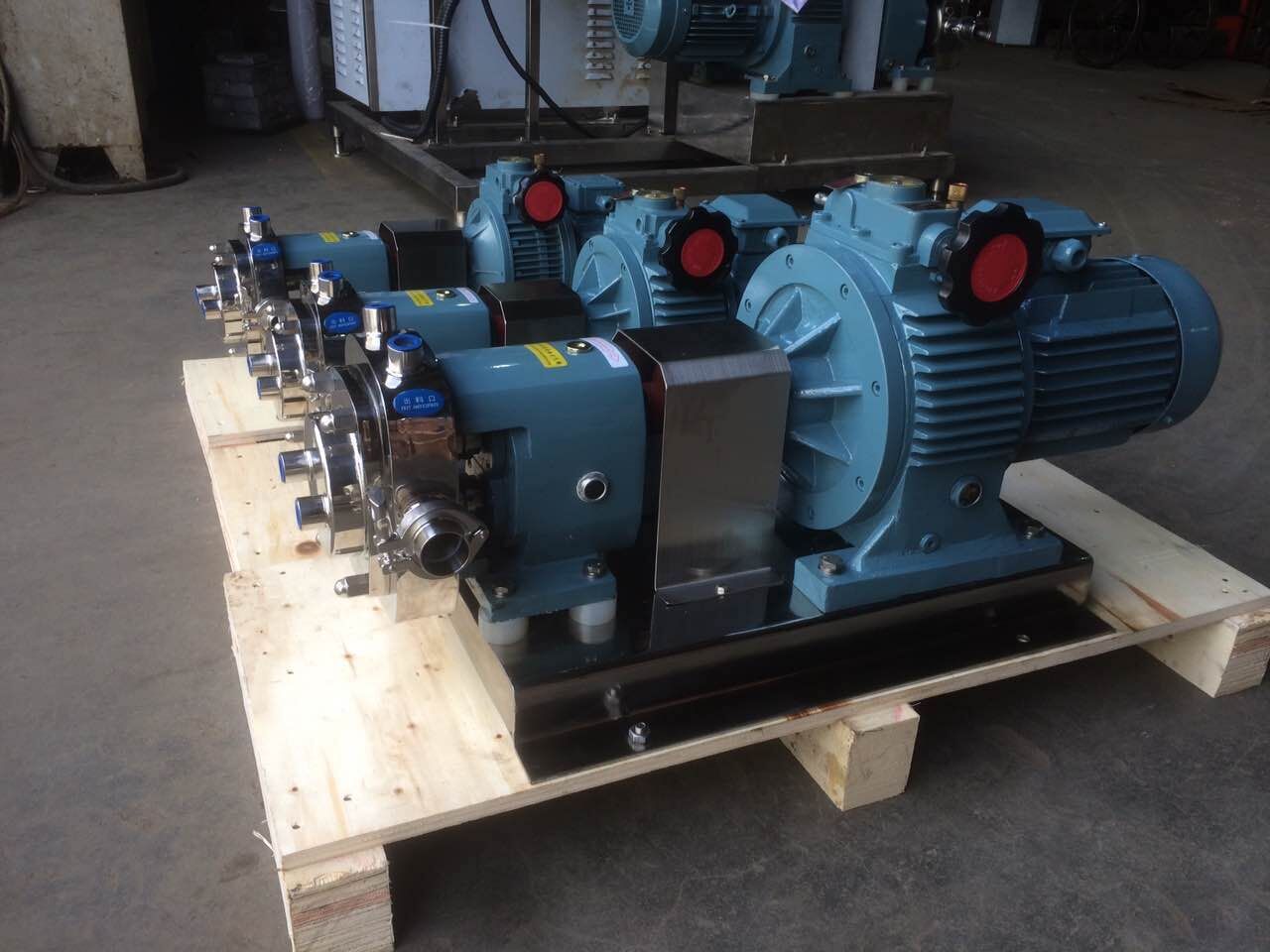

BOMBA LÓBULO SANITARIO

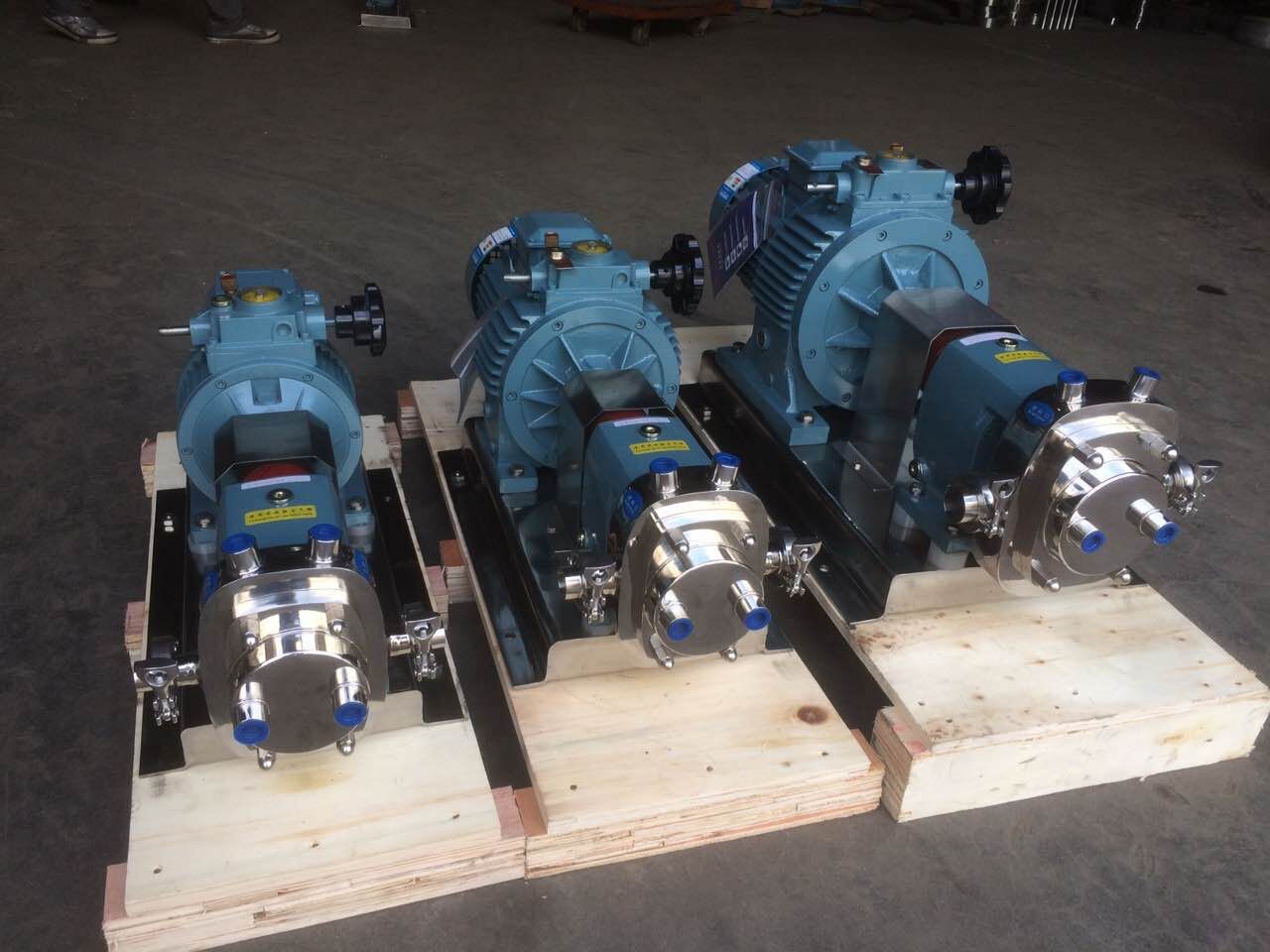

BOMBA Sanitaria de Lóbulos en Acero Inoxidable

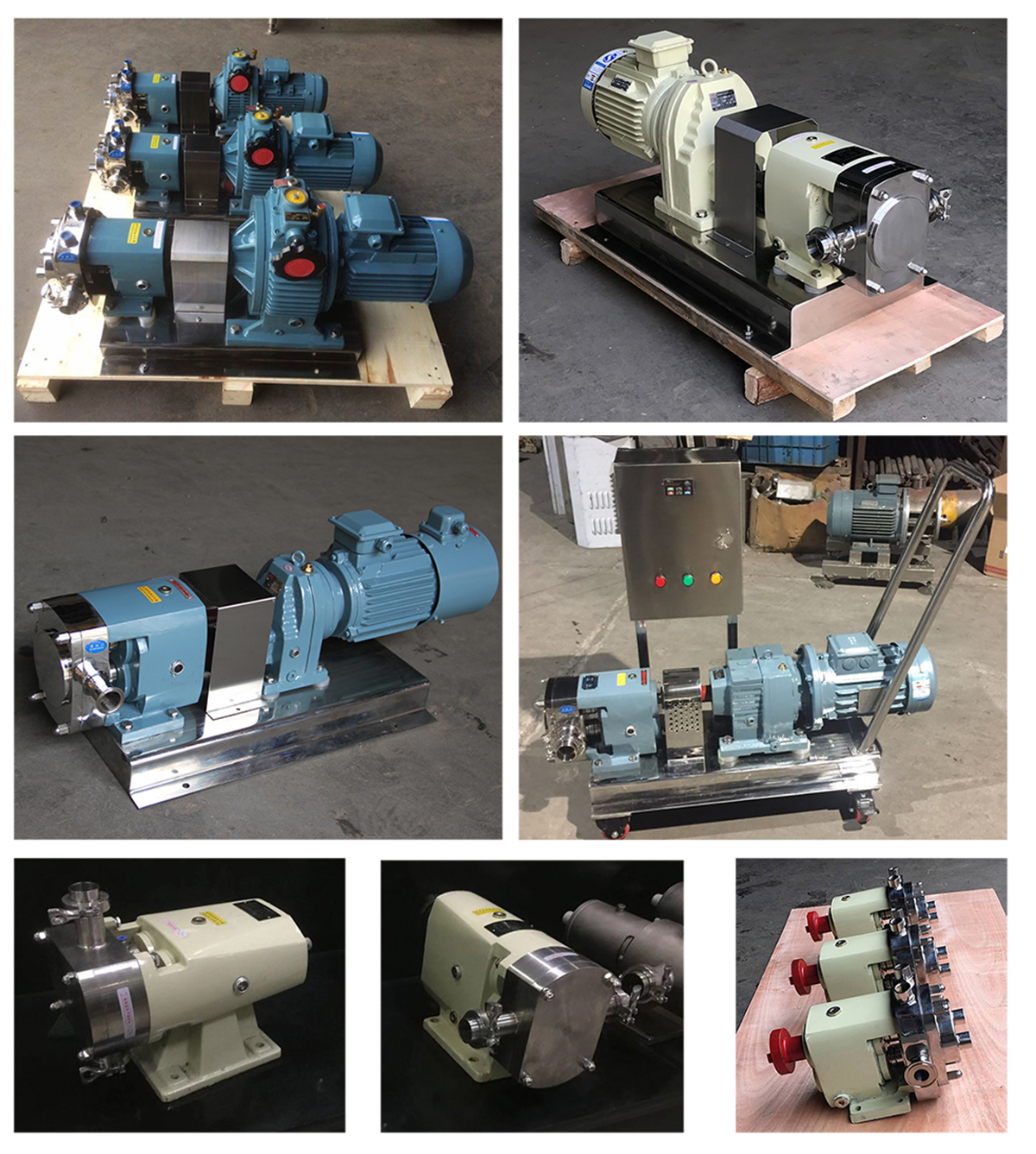

3. Imágenes reales de bombas de lóbulo sanitarias 02

Principio de funcionamiento

Esta bomba de lóbulo de leva es una bomba de transferencia multipropósito que adopta un rotor de dos lóbulos, tres lóbulos, mariposa o multilóbulos.Como bomba de suministro volumétrico sanitario, tiene las características de baja velocidad, alto par de salida, resistencia a altas temperaturas, resistencia a la corrosión, etc. Su principio de funcionamiento y características únicos se materializan en el transporte de materiales de alta viscosidad, alta temperatura y altamente corrosivos.Su proceso de transporte es suave y continuo, y puede garantizar que las propiedades físicas de los materiales no se rompan durante el proceso de transporte, y la viscosidad de los materiales transportables puede ser de hasta 1,000,000 CP.

Bomba sanitaria de lóbulo de rotor de acero inoxidable

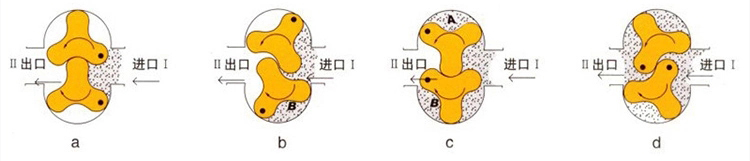

La bomba de rotor tiene dos rotores invertidos sincrónicamente (2-4 dientes). Cuando giran, se genera succión (vacío) en la entrada para aspirar el material a transportar.Los dos rotores dividen la cámara del rotor en varias piezas pequeñas.En el espacio, operan en el orden a→b→c→d. Cuando se opera en la posición a, solo la cámara I está llena de medio; En la ubicación b, parte del medio está encerrado en la habitación B; En la posición c, el el medio también está encerrado en la cámara A; en la posición d, la habitación B y la habitación A se comunican con la cámara II, y el medio se transporta al puerto de descarga. De esta manera, el medio (material) se envía continuamente.


Diferentes tipos de opciones de lóbulo para la bomba lobular de rotor
1. Rotor de lóbulo único: más adecuado para transportar medios que contienen materiales granulares grandes.La tasa de rotura de materiales granulares grandes es baja.Pero, por otro lado, no es popular para los usados, porque su pulsación es grande y la presión es baja, también el volumen es pequeño para el espacio de materiales transferidos.

2. Rotor de dos lóbulos (rotor de mariposa) Más adecuado para transportar medios que contienen materiales granulares de tamaño pequeño y mediano.La tasa de rotura de estos materiales es baja y se vuelve ligeramente pulsante.El volumen es un poco menos que el rotor de tres lóbulos para el espacio de materiales transferidos.

3. Rotor de tres lóbulos Es un rotor ampliamente utilizado.El volumen es mayor que otro tipo de rotores por el espacio de materiales transferidos.Además, cada rendimiento es más alto que otros rotores.Solo tiene una cierta tasa de rotura de los materiales particulados en el camino de transporte.


4. Rotor de lóbulos múltiples (4-12) El volumen es más pequeño para el espacio de los materiales transferidos y la tasa de rotura es más alta cuando se aumenta la cantidad de paletas rotativas del rotor.Solo la forma de transporte más estable.

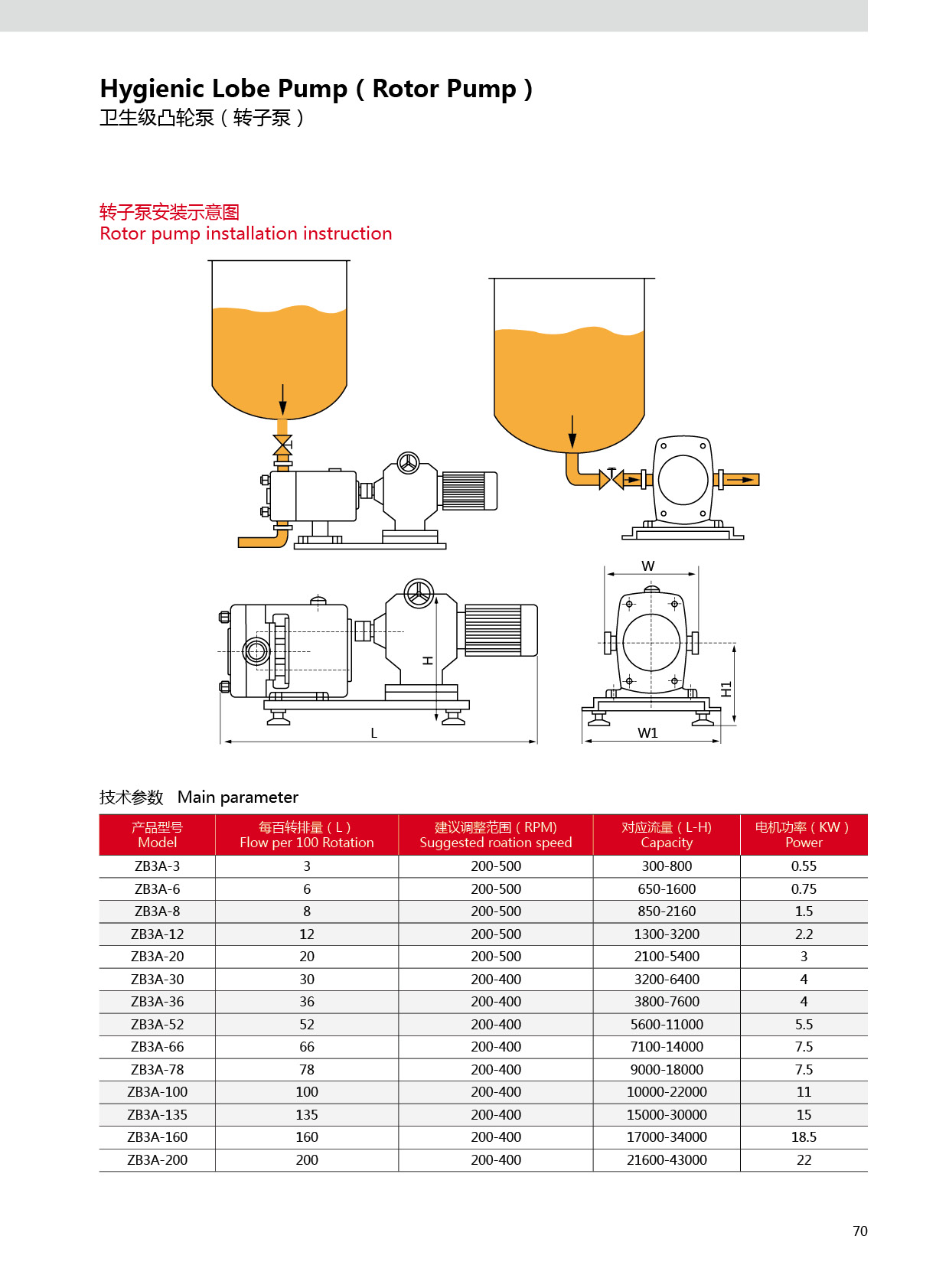

Descripción del modelo de producto

Bomba de lóbulo de rotor sanitario
