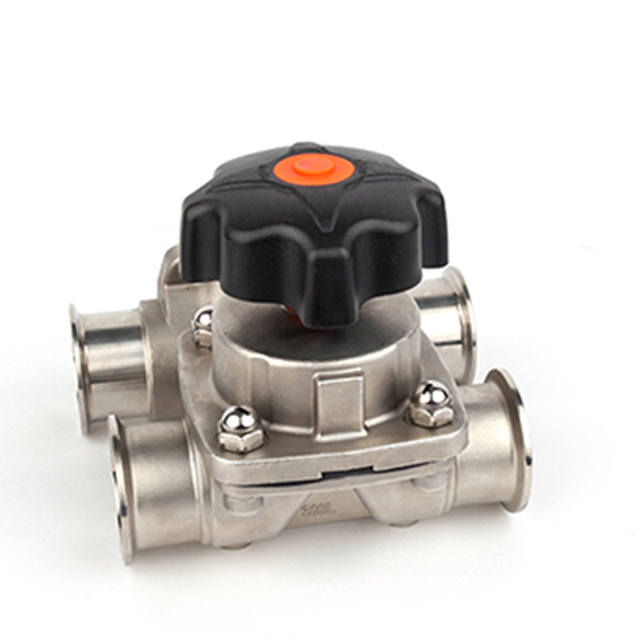

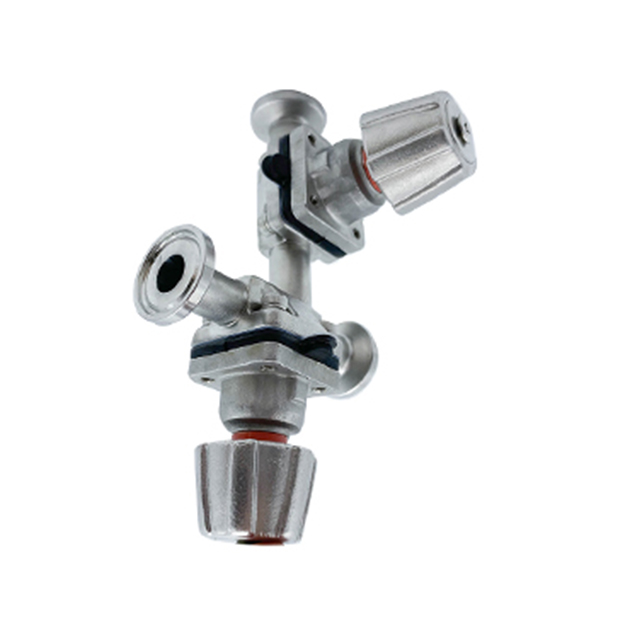

Válvula de diafragma manual sanitaria tipo abrazadera de acero inoxidable
Usted está aquí: Casa » Productos » Válvulas Sanitarias » Válvula de diafragma sanitaria » Válvula de diafragma manual sanitaria tipo abrazadera de acero inoxidable
Compartir con:

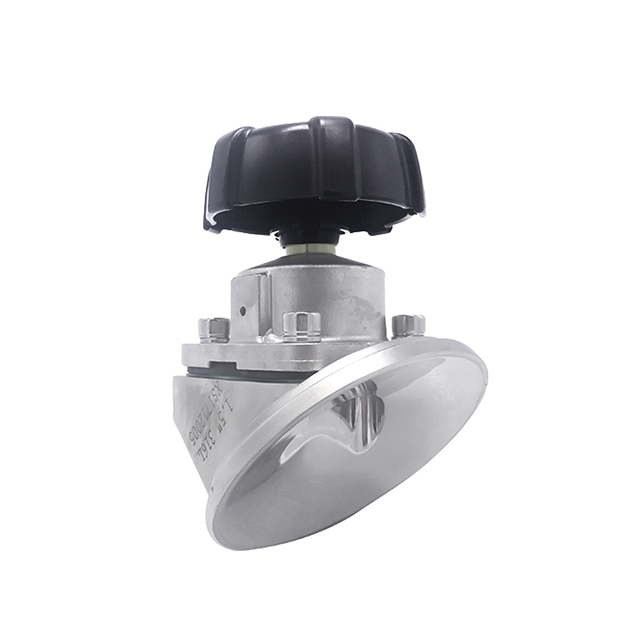

Válvula de diafragma manual sanitaria tipo abrazadera de acero inoxidable

Normalmente, la válvula de diafragma está cerrada, donde el diafragma se aferra a la cavidad interior del cuerpo de la válvula y cierra la trayectoria de flujo de la tubería. Cuando la válvula de diafragma debe limpiarse o abrirse, el vástago se mueve hacia arriba girando el volante manualmente o accionando el accionador de control neumático, y el diafragma esférico se dobla hacia arriba, de modo que la válvula esté abierta y alcance el requisito de limpio y abierto. El diafragma separa la cavidad interior del cuerpo de la válvula inferior de la cavidad interior de la cubierta de la válvula superior, de modo que el mareador y el núcleo de la válvula ubicados en la parte superior del diafragma no están corroídos por el medio, por lo que se elimina la estructura de sellado de empaque. y la fuga mediana no se producirá. El diseño del cuerpo de la válvula optimizada hizo que la descarga de líquido de limpieza completa, no forme un fenómeno de retención.
  • Xs-d008
  • XUSHENG
  • 50000010001
Max. Presión:
Temperatura de trabajo:
Material de sellado:
Tamaño del puerto:
Forma de conexión:
Estado de Disponibilidad:
Cantidad:

Tipo de abrazadera sanitaria de acero inoxidable Válvula de diafragma manual

Descripción del producto


Descripción

Conexiones Hilo, abrazadera, soldadura
Material SS304, SS316L
Operado Manual, neumático.
Tamaño

1 \"- 4 \", DN10-DN100

Estándar 3A DIN SMS
Presión máxima: 0-10bar
Temperatura de trabajo EPDM: (- 20 ~ + 120)


Aplicaciones

Las válvulas de diafragma, operadas manualmente o neumáticamente, están diseñadas específicamente para su uso en procesos higiénicos y asépticos en las industrias farmacéuticas.

La válvula es excelente para el control de flujo, así como para tareas abiertas / cloasas.


Diseño y características

La válvula de diafragma es mejor en la característica del flujo en comparación con otras válvulas. Es más fácil limpiar y mejor procesar la sustancia con partículas. El fenómeno de la bolsa de aire es raro durante la aplicación del control de flujo.

Mini válvula de diafragma Tamaño disponible: 1/4 \", 3/8 \", 1/2 \", 3/4 \".

Válvula de diafragma Tamaño de disponibilidad: 1 \"- 4 \".

Adecuado para CIP / SIP.

Piezas en contacto con el producto: AISI316L.

Otras partes de acero inoxidable: AISI304.

Acabado de la superficie interna: RA <0.5 μM

Acabado de superficie externa: mate / espejo

Detalles de producto

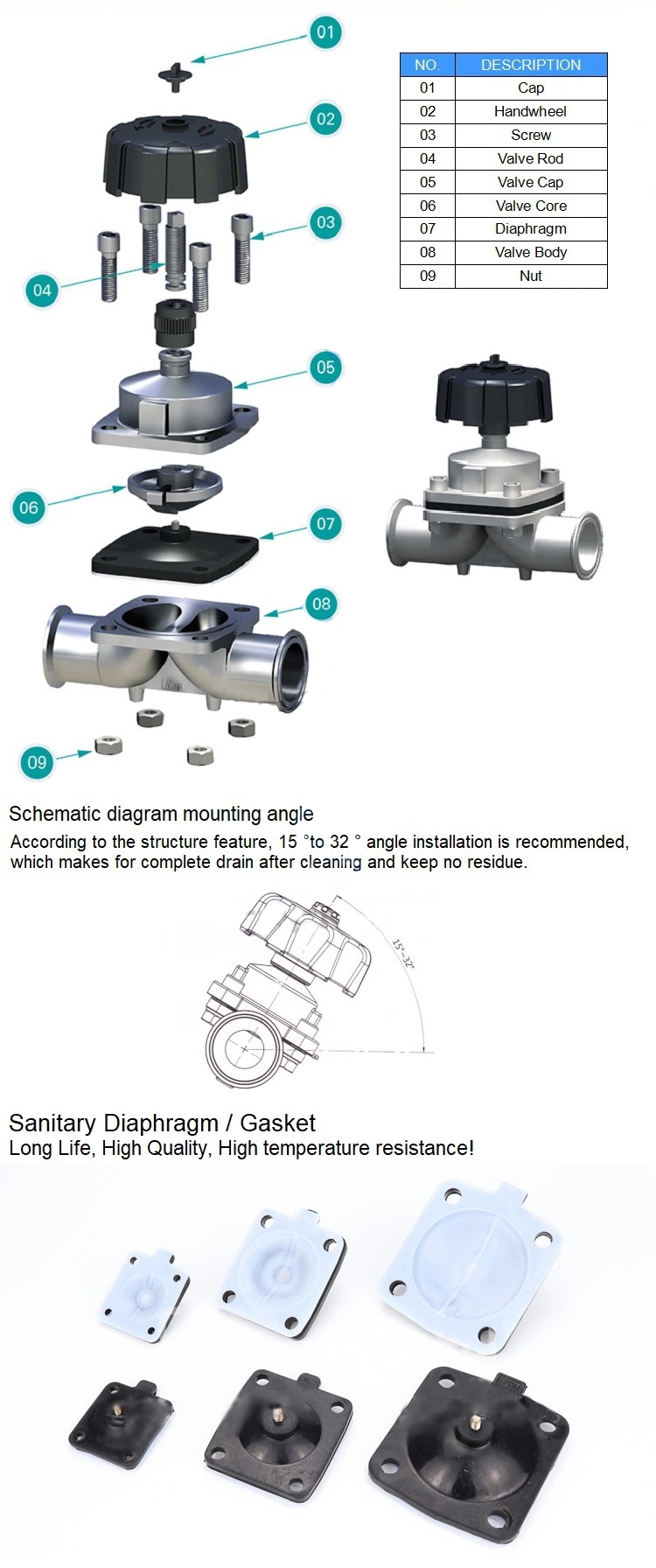

Válvula de diafragma sanitaria 304 316L

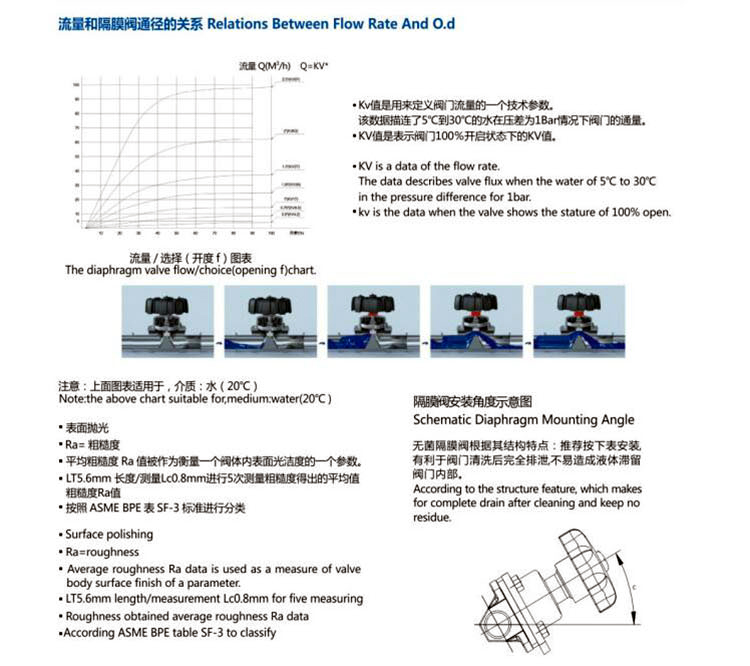

Principio de funcionamiento

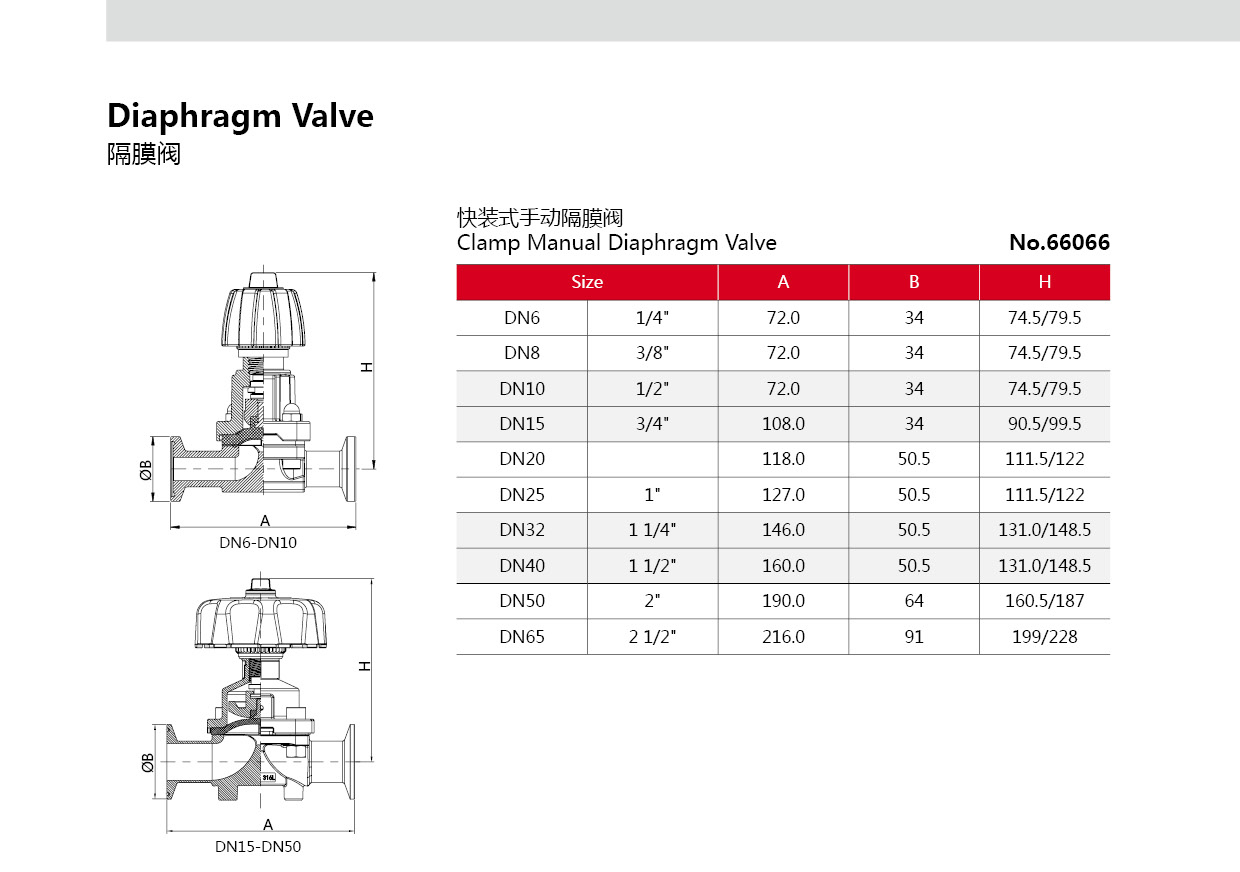

Válvula de diafragma de acero inoxidable sanitario

Normalmente, la válvula de diafragma está cerrada, donde el diafragma se aferra a la cavidad interior del cuerpo de la válvula y cierra la trayectoria de flujo de la tubería. Cuando la válvula de diafragma debe limpiarse o abrirse, el vástago se mueve hacia arriba girando el volante manualmente o accionando el accionador de control neumático, y el diafragma esférico se dobla hacia arriba, de modo que la válvula esté abierta y alcance el requisito de limpio y abierto. El diafragma separa la cavidad interior del cuerpo de la válvula inferior de la cavidad interior de la cubierta de la válvula superior, de modo que el mareador y el núcleo de la válvula ubicados en la parte superior del diafragma no están corroídos por el medio, por lo que se elimina la estructura de sellado de empaque. y la fuga mediana no se producirá. El diseño del cuerpo de la válvula optimizada hizo que la descarga de líquido de limpieza completa, no forme un fenómeno de retención.

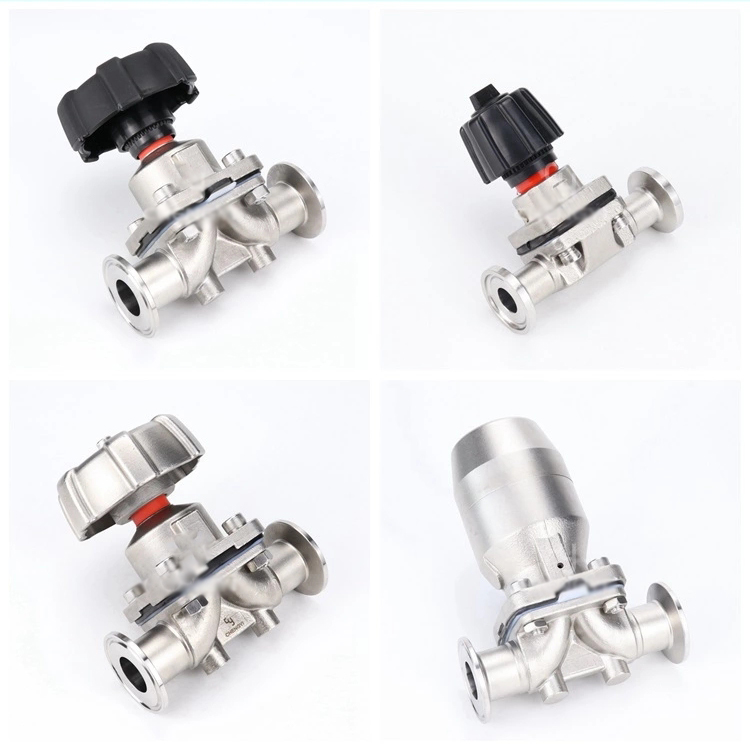

presentacion de producto

Válvula de diafragma sanitaria

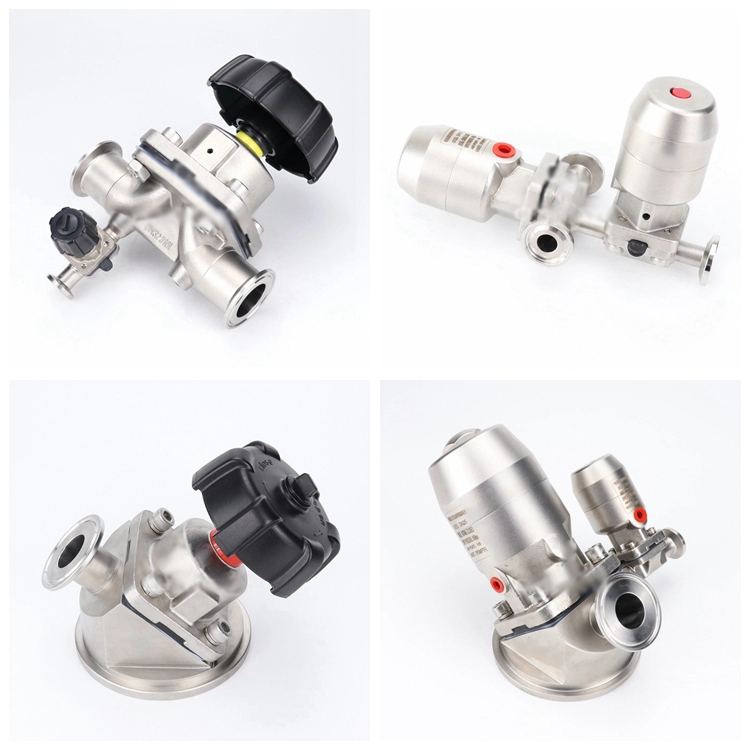

Válvula higiénica de diafragma de acero inoxidable

Descripción del modelo del producto

Válvula de diafragma de acero inoxidable sanitario
