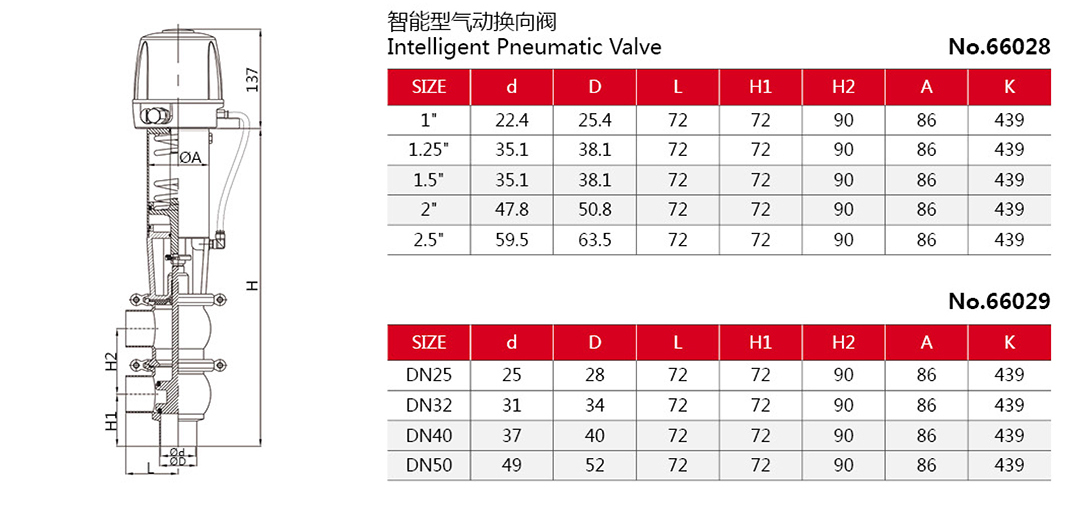

Los detalles de producto
Estándar | SMS, estruendo, 3A |
Piezas de contacto de materiales | SS304/SS316L(1.4301/1.4404) | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304(1.4301) |
Tamaño | 1/2'-4', DN10-DN100 |

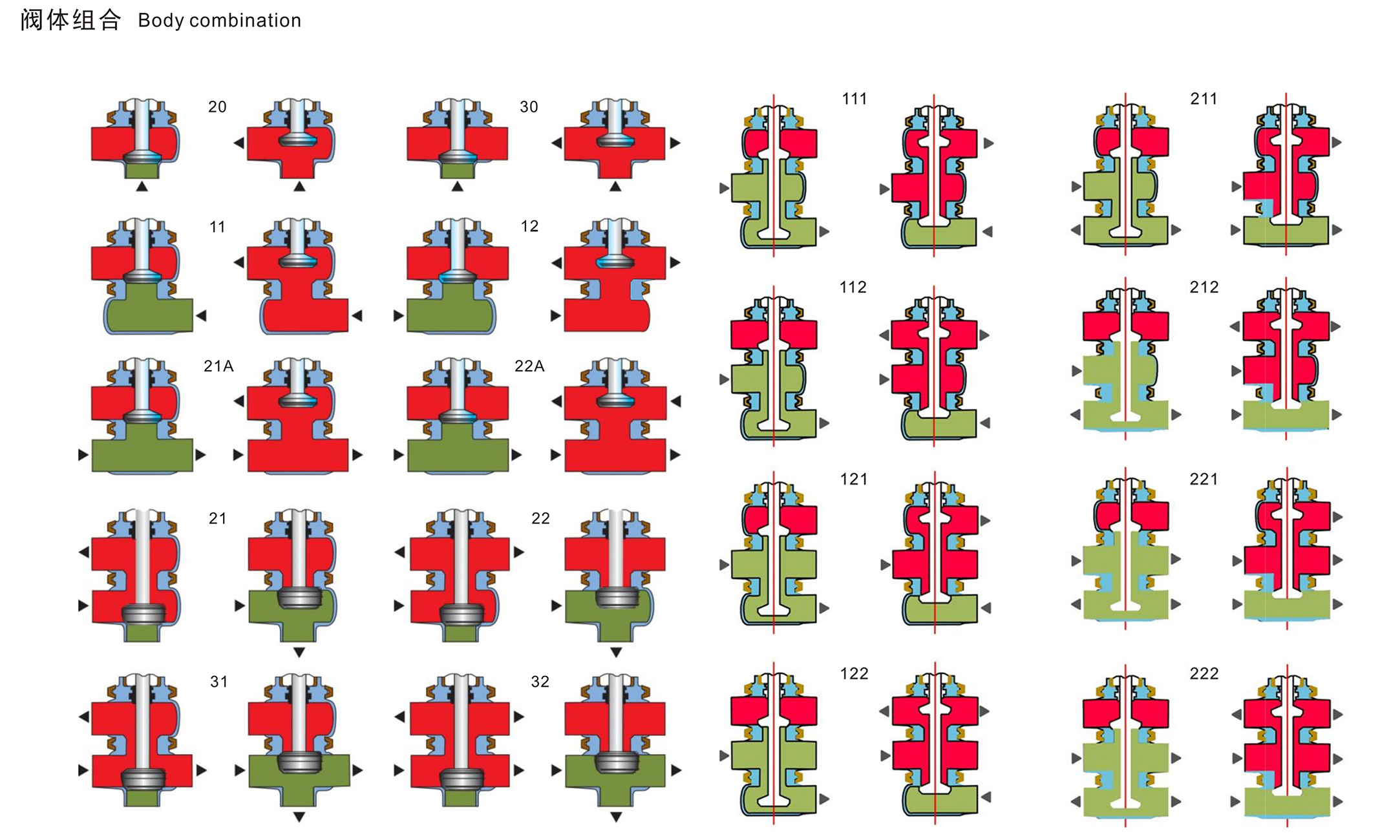

combinación de cuerpo | Modelo 20, Modelo 30, Modelo 11, Modelo 12, Modelo 21A, Modelo 22A, Modelo 21, Modelo 22, Modelo 31, Modelo 32 Modelo 111, Modelo 112, Modelo 121, Modelo 122, Modelo 211, Modelo 212, Modelo 221, Modelo 222 |

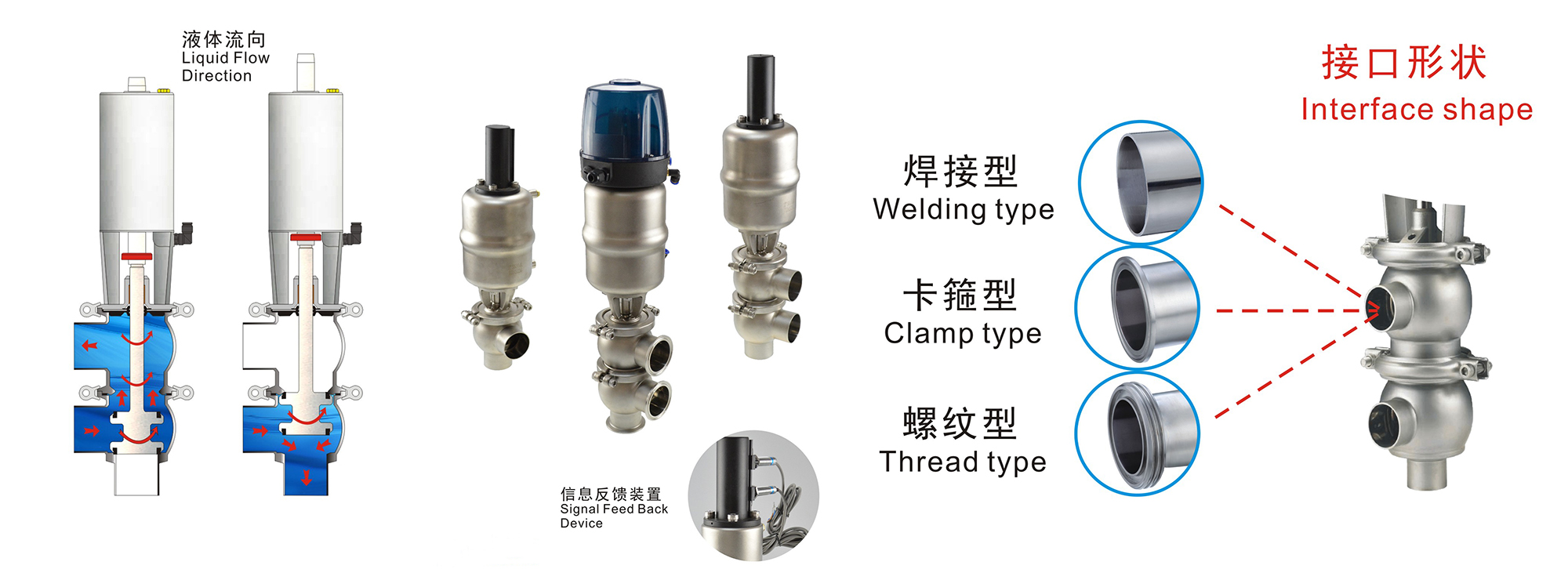

Conexión | Soldadura a tope, Tri-abrazadera, Rosca macho, Rosca hembra-macho, Unión, Rosca de soldadura, Brida |
Material del sello | Silicona, EPDM, FKM, Buna.Todo el material de los sellos cumple con FDA21CFR117.2600 |
Opción de energía | Operado manualmente |
| Actuador neumático SS |

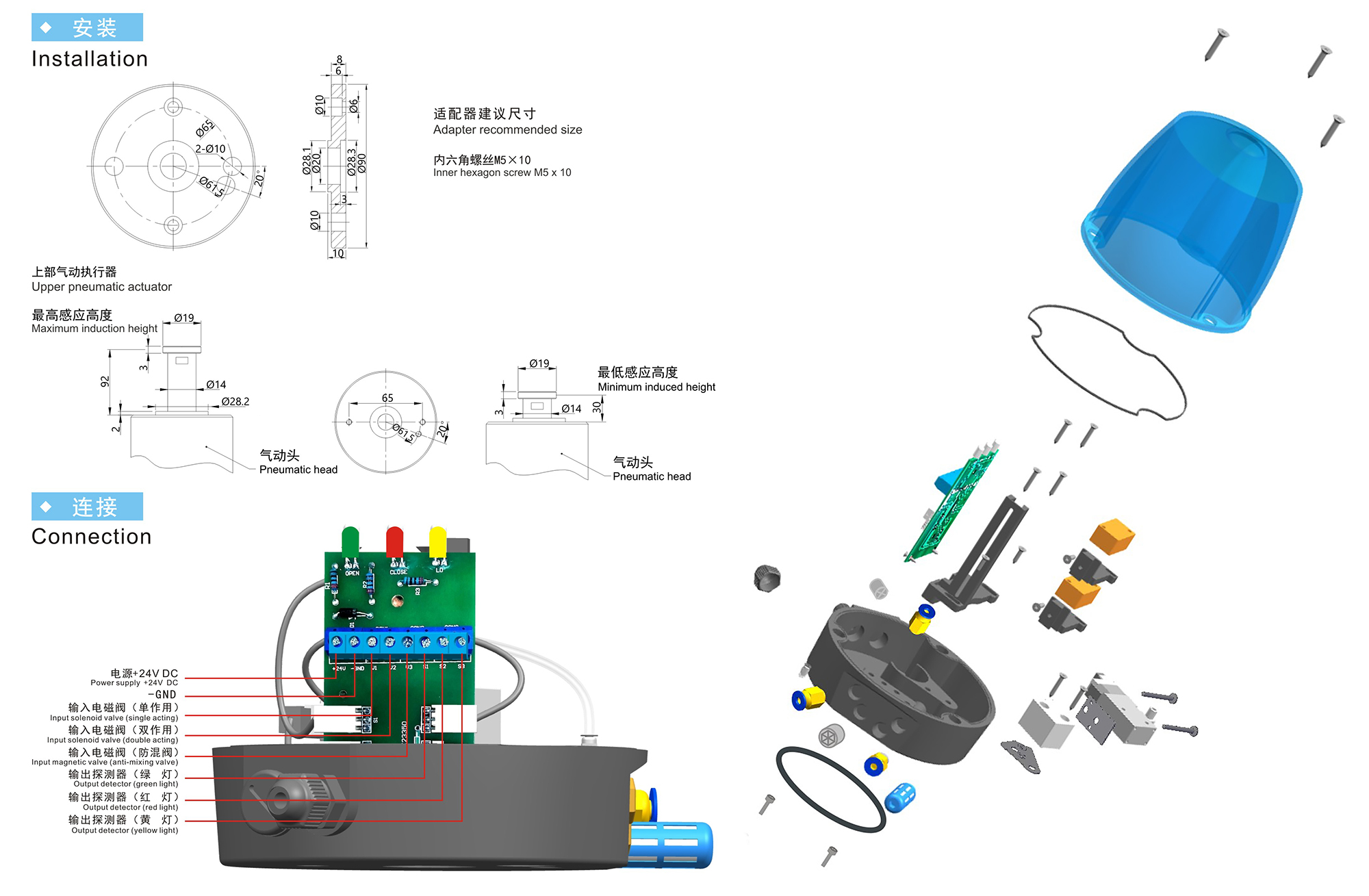

| Sensor de posición, controlador C-top, controlador C-top (AS-I) |
Presión laboral | ≤10bar(145psi) |
Presión de suministro para el actuador de aire | 5~8(72,52psi~116psi) |
Tratamiento de superficies externas | Ra32~64uin(0,8~1,6um) |
Tratamiento de superficies internas | Ra16~32uin(0,4~0,8um) |
Válvulas de división de desvío de flujo sanitario Puede ser accionado manual o neumáticamente.La serie de válvulas de división de flujo neumáticas sanitarias hace que el medio alcance el propósito de revisión o parada final, debido a su buena sellabilidad y limpieza, se utilizan ampliamente en diferentes áreas de la industria sanitaria. Pueden equiparse con tapas de control y proximidad.Se aplica ampliamente a muchos campos, como cerveza, bebidas, productos lácteos, jugos de frutas, farmacia, productos biológicos, etc.
Válvulas desviadoras neumáticas sanitarias Tienen dos tipos de válvulas, incluidas las de corte y las de inversión.El tipo de corte puede estar compuesto por dos o tres conectores de tubería.El tipo inverso puede estar hecho de tres a cinco conectores de tubería.Su variedad satisfizo plenamente las exigencias del mercado.
Especificaciones técnicas
Máx.presión: 10bar
Mín.presión: 0,2 bar
Rango de temperatura:
EPDM: -5 ~ 212°F(-20 ~ 100℃)
Silicona: -31 ~ 248°F(-35~ 120℃)
FKM: 10~ 392°F(-12,2 ~ 200℃)
Otros materiales están disponibles bajo petición.
Opciones
1.La junta puede ser de silicona, EPDM, FKM, Buna.Todo el material de los sellos cumple con FDA21CFR117.2600
2.La conexión puede ser soldada a tope, triple abrazadera, rosca macho, rosca hembra-macho, unión, rosca soldada, brida.
u otros a pedido.
4. Funciona con energía: Manual, actuador neumático SS, sensor de posición, controlador C-top,
Controlador C-top (AS-I)
5. Cabezal neumático: normalmente cerrado (NC): aire para abrir, resorte para cerrar, normalmente abierto (NO): aire para cerrar, resorte para abrir
Caracteristicas de diseño
1.Se pueden proporcionar varios estándares: SMS, DIN, 3A
2. Disponible en tamaños de 1/2'-4', DN10-DN100
3. Los sellos cumplen con FDA 21CFR 177. 2600.
4.El cuerpo de la válvula se puede personalizar con una amplia selección de conexiones diferentes.
Ventajas
1. Las válvulas desviadoras sanitarias tienen más seguridad, limpieza, durabilidad y estética.
2. Con el soporte abierto, el cuerpo del actuador se disocia, puede verificar el sello del eje directamente.El diseño hace que la transmisión y el producto estén parcialmente separados para evitar la transferencia de calor desde el cuerpo al actuador.
3. Las condiciones 'NO' y 'NC' se pueden cambiar al instante.
4. El cuerpo esférico tiene propiedades ideales de fluidez y limpieza.Mientras tanto, el tratamiento del material es más moderado.
5.El diseño de válvula estándar hace que la combinación de acoplamiento tenga un alto grado de actividad espiritual y diversidad.
6.El tope metálico garantiza una vida útil más larga del sello.
7.Operaciones de montaje y mantenimiento rápidas y cómodas.
Requisito de calidad para el aire comprimido utilizado en el actuador.
Conexión de aire comprimido: Equipar el tubo de aire con conector de aire R1/8'
Tamaño máximo de partícula: 0,01 mm
Contenido máximo de aceite: 0,08 ppm
Punto de rocío: 10 ℃ o menos por debajo de la temperatura atmosférica
Contenido máximo de agua: 7,5 g/kg
Como ordenar ?
1. ¿Cuál es el material, como SS304 o SS316L?
2. ¿Cuál es el tamaño disponible, como 1 pulgada a 4 pulgadas, DN25 a DN100?
3. ¿Cuál es el extremo de la conexión, como soldadura a tope, triple abrazadera, rosca macho o rosca hembra?
4.¿Qué es la combinación del cuerpo, como el modelo 20, el modelo 21, el modelo 30, el modelo 22?
5. ¿Cuál es la potencia, como actuador manual, neumático o cabezal de control de 24 V?
