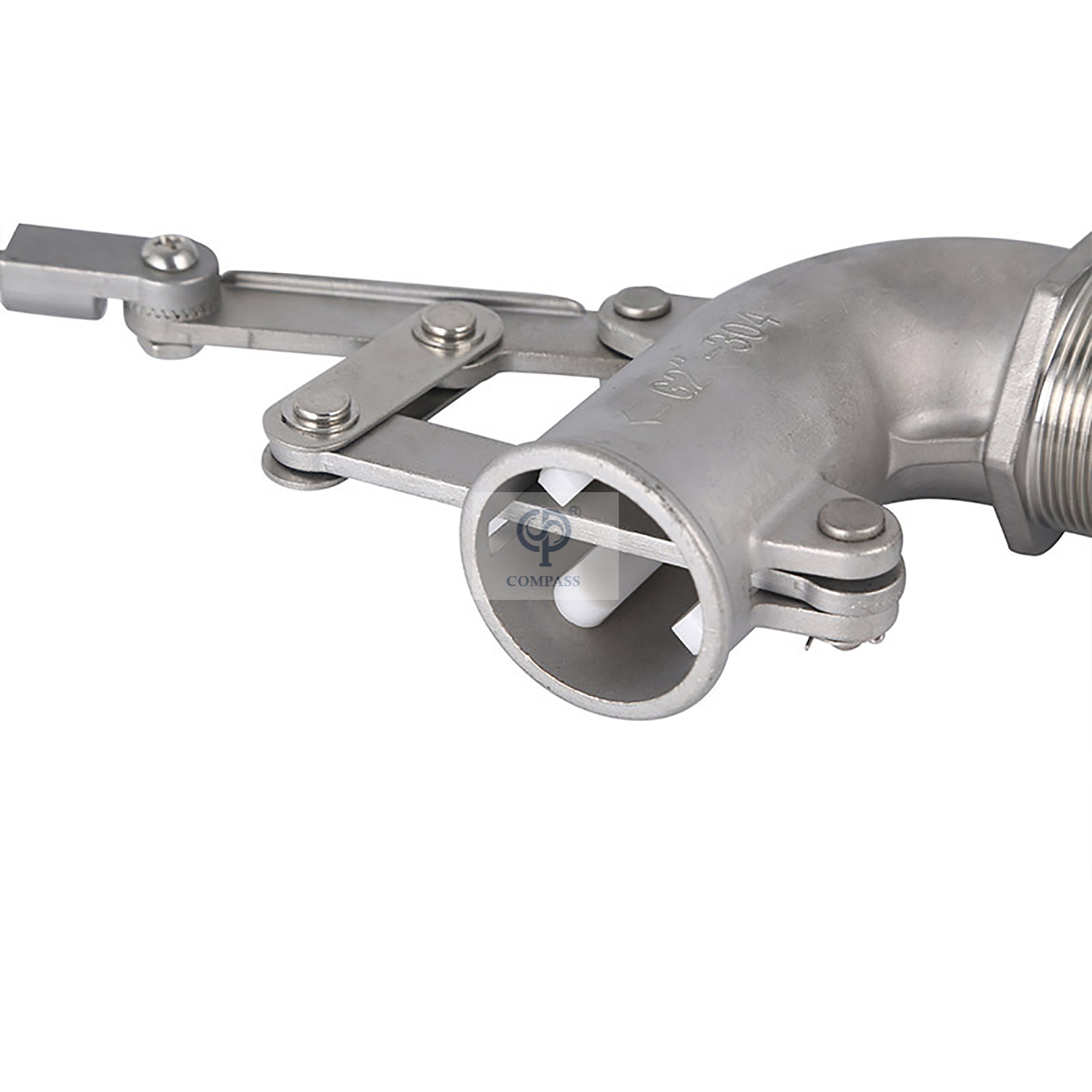

Producto | Válvula de bola flotante | |
Componente | Cuerpo de válvula, tapa de válvula, sello, tapón, varilla, bola, tuerca | |
Tipo de válvula de bola flotante | Válvula de bola de flotador de acero inoxidable | |
Válvula de bola de flotador de orificio pequeño | ||
Válvula de bola de flotador de plástico | ||
Tipo de diseño | Tipo apalancado, recto | |
Piezas de contacto de materiales | SS304 (1.4301), SS316 (1.4401), Latón, SS201 | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304 (1,4301), SS201 | |
Material de sellado | NBR,EPDM,Silicona,FKM.Todo el material cumple con FDA21CFR117.2600 | |
Tamaño de conexión | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 | |
Tamaño de la bola | 95 mm, 135 mm, 150 mm, 225 mm, 250 mm, 280 mm, 300 mm | |
Conexión | Rosca de tornillo, abrazadera triple, brida | |
máx.Presión | 16 bares (232 psi) | |
Presión de trabajo | 6 bares (87 psi) | |
Temperatura de diseño | -4 ~ +392 °F (-20 ℃ ~ +200 ℃) | |
Ángulo de rotación | 360° | |
Modo conductor | Mando Hidráulico | |
Dirección del flujo | Solo ida | |
Medios de comunicación | Agua | |
Soporte personalizado | OEM, OEM |
La válvula de bola flotante es una válvula compuesta por brazos curvos y bolas flotantes, que se puede utilizar para controlar automáticamente el nivel de líquido de una torre de agua o piscina.
La válvula de bola flotante es una bola sin eje de soporte, que se mantiene en un estado 'flotante' por dos asientos de válvula.Se utiliza principalmente para cortar, distribuir y cambiar la dirección del flujo medio en tuberías.Las válvulas de bola flotante tienen principalmente características estructurales como el diseño de sellado del asiento de la válvula, el vástago de la válvula de sellado inverso confiable, la función de prevención de incendios y electricidad estática, el alivio de presión automático y el dispositivo de bloqueo.
Solicitud
Las válvulas de bola flotante son adecuadas para industrias como la alimentaria, química, petrolera, de gas natural, metalúrgica, así como para tuberías de larga distancia de gas natural que contienen sulfuro de hidrógeno, impurezas y corrosión severa.
Principio de funcionamiento
El flotador siempre necesita flotar en el agua, y cuando el agua sube, el flotador también sube.Cuando el flotador sube, impulsa a la biela a subir también.La biela está conectada a la válvula en el otro extremo, y cuando se eleva a cierta posición, la biela soporta una almohadilla de pistón de goma para sellar la fuente de agua.Cuando el nivel del agua baja, el flotador también baja y la biela hace que la almohadilla del pistón se abra.
Las válvulas de flotador regulan el suministro de líquido controlando el nivel de líquido.Un evaporador de líquido lleno requiere que el nivel de líquido mantenga una cierta altura, y generalmente es adecuado usar una válvula de expansión de bola flotante.El principio de funcionamiento de una válvula de flotador es controlar la apertura o el cierre de una válvula bajando y elevando la bola del flotador en la cámara del flotador bajo la acción del nivel del líquido.La cámara de bola flotante se coloca a un lado del evaporador de líquido completo, y las partes superior e inferior están conectadas al evaporador a través de un tubo de equilibrio, por lo que la altura del nivel de líquido de los dos es la misma.Cuando cae el nivel de líquido en el evaporador, el nivel de líquido en la cámara de la bola flotante también cae, por lo que la bola flotante cae y depende de la palanca para aumentar la apertura de la válvula y aumentar el suministro de líquido.viceversa.
Característica y diseño
1. La válvula está equipada con indicadores de posición abierta y cerrada;
2. Dispositivo de bloqueo;
3. Estructura antivuelo del vástago de la válvula;
4. Dispositivo antiestático;
5. Estructura resistente al fuego;
6. Estructura de sellado de asiento de válvula única;
7. sin estructura de fuga externa.
Ventajas & Característica
1. Fácil mantenimiento
2. Flexible y duradero
3. Alta precisión de control de nivel de líquido
4. El nivel del agua no se ve afectado por la presión del agua y tiene las características de apertura y cierre herméticos sin fugas de agua.
Cómo ordenar sobre ¿Válvula de bola flotante?
1. ¿Qué es material?
2. ¿Cuál es el tamaño?
3. ¿Cuál es el final de la conexión?
4. ¿Cuál es el tipo de válvula de flotador?
Producto | Válvula de bola flotante | |
Componente | Cuerpo de válvula, tapa de válvula, sello, tapón, varilla, bola, tuerca | |
Tipo de válvula de bola flotante | Válvula de bola de flotador de acero inoxidable | |
Válvula de bola de flotador de orificio pequeño | ||
Válvula de bola de flotador de plástico | ||
Tipo de diseño | Tipo apalancado, recto | |
Piezas de contacto de materiales | SS304 (1.4301), SS316 (1.4401), Latón, SS201 | Provisto de informe de inspección de materiales. |
Material Piezas sin contacto | SS304 (1,4301), SS201 | |
Material de sellado | NBR,EPDM,Silicona,FKM.Todo el material cumple con FDA21CFR117.2600 | |
Tamaño de conexión | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 | |
Tamaño de la bola | 95 mm, 135 mm, 150 mm, 225 mm, 250 mm, 280 mm, 300 mm | |
Conexión | Rosca de tornillo, abrazadera triple, brida | |
máx.Presión | 16 bares (232 psi) | |
Presión de trabajo | 6 bares (87 psi) | |
Temperatura de diseño | -4 ~ +392 °F (-20 ℃ ~ +200 ℃) | |
Ángulo de rotación | 360° | |
Modo conductor | Mando Hidráulico | |
Dirección del flujo | Solo ida | |
Medios de comunicación | Agua | |
Soporte personalizado | OEM, OEM |
La válvula de bola flotante es una válvula compuesta por brazos curvos y bolas flotantes, que se puede utilizar para controlar automáticamente el nivel de líquido de una torre de agua o piscina.
La válvula de bola flotante es una bola sin eje de soporte, que se mantiene en un estado 'flotante' por dos asientos de válvula.Se utiliza principalmente para cortar, distribuir y cambiar la dirección del flujo medio en tuberías.Las válvulas de bola flotante tienen principalmente características estructurales como el diseño de sellado del asiento de la válvula, el vástago de la válvula de sellado inverso confiable, la función de prevención de incendios y electricidad estática, el alivio de presión automático y el dispositivo de bloqueo.
Solicitud
Las válvulas de bola flotante son adecuadas para industrias como la alimentaria, química, petrolera, de gas natural, metalúrgica, así como para tuberías de larga distancia de gas natural que contienen sulfuro de hidrógeno, impurezas y corrosión severa.

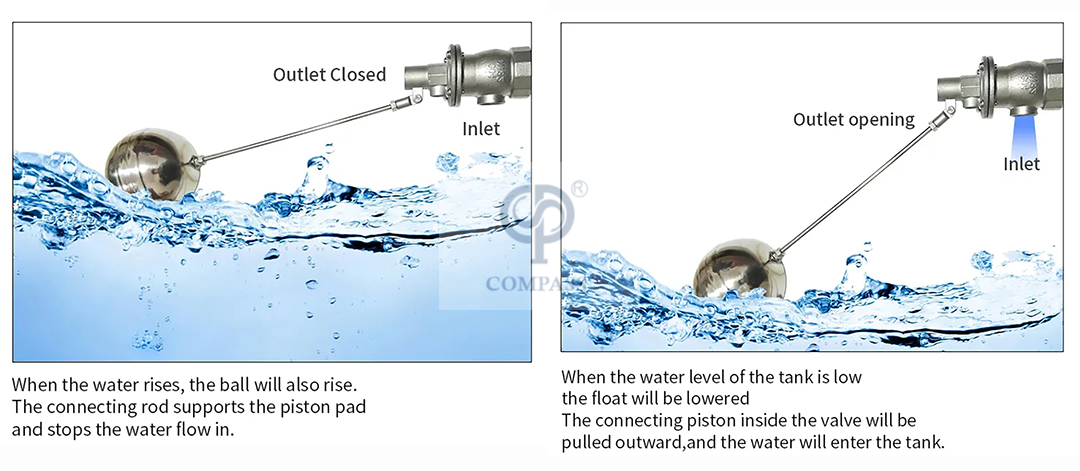

Principio de funcionamiento
El flotador siempre necesita flotar en el agua, y cuando el agua sube, el flotador también sube.Cuando el flotador sube, impulsa a la biela a subir también.La biela está conectada a la válvula en el otro extremo, y cuando se eleva a cierta posición, la biela soporta una almohadilla de pistón de goma para sellar la fuente de agua.Cuando el nivel del agua baja, el flotador también baja y la biela hace que la almohadilla del pistón se abra.

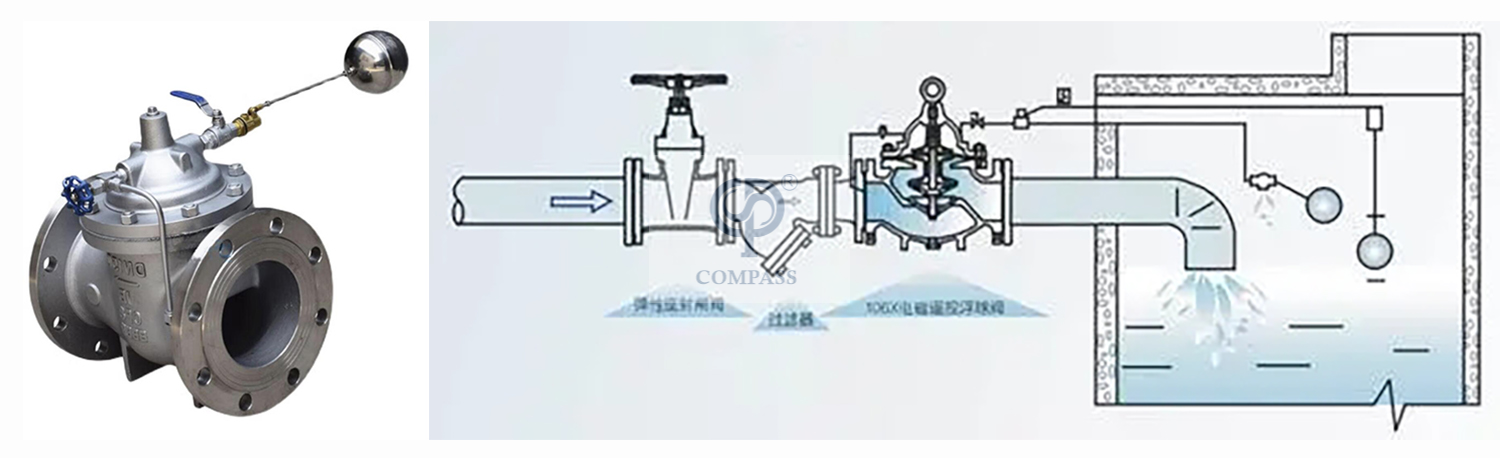

Las válvulas de flotador regulan el suministro de líquido controlando el nivel de líquido.Un evaporador de líquido lleno requiere que el nivel de líquido mantenga una cierta altura, y generalmente es adecuado usar una válvula de expansión de bola flotante.El principio de funcionamiento de una válvula de flotador es controlar la apertura o el cierre de una válvula bajando y elevando la bola del flotador en la cámara del flotador bajo la acción del nivel del líquido.La cámara de bola flotante se coloca a un lado del evaporador de líquido completo, y las partes superior e inferior están conectadas al evaporador a través de un tubo de equilibrio, por lo que la altura del nivel de líquido de los dos es la misma.Cuando cae el nivel de líquido en el evaporador, el nivel de líquido en la cámara de la bola flotante también cae, por lo que la bola flotante cae y depende de la palanca para aumentar la apertura de la válvula y aumentar el suministro de líquido.viceversa.
Característica y diseño
1. La válvula está equipada con indicadores de posición abierta y cerrada;
2. Dispositivo de bloqueo;
3. Estructura antivuelo del vástago de la válvula;
4. Dispositivo antiestático;
5. Estructura resistente al fuego;
6. Estructura de sellado de asiento de válvula única;
7. sin estructura de fuga externa.
Ventajas & Característica
1. Fácil mantenimiento
2. Flexible y duradero
3. Alta precisión de control de nivel de líquido
4. El nivel del agua no se ve afectado por la presión del agua y tiene las características de apertura y cierre herméticos sin fugas de agua.
Cómo ordenar sobre ¿Válvula de bola flotante?
1. ¿Qué es material?
2. ¿Cuál es el tamaño?
3. ¿Cuál es el final de la conexión?
4. ¿Cuál es el tipo de válvula de flotador?

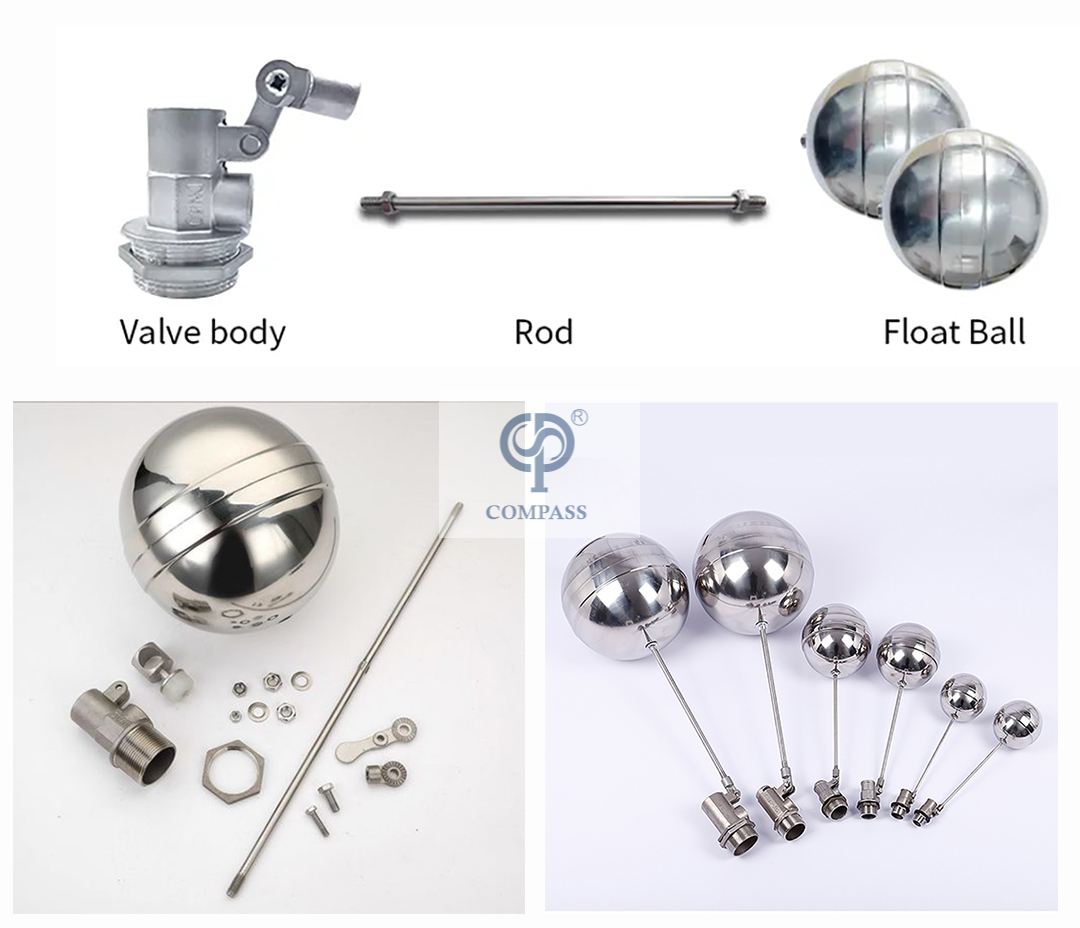

Dibujo y Técnica
S/N | Artículo | Material | |
1 | Cuerpo de la válvula | SS304/SS316/SS201/Latón | |
2 | Tapa de válvula | SS304/SS316/SS201/Latón | |
3 | Sello | NBR,EPDM,silicona,FKM | |
4 | Enchufar | SS304/SS316/SS201/Latón | |
5 | Provenir | SS304/SS316/SS201/Latón | |
6 | Pelota | SS304/SS316/SS201/Latón | |
7 | Nueces | SS304/SS316/SS201/Latón |
Tamaño | Longitud del cuerpo de la válvula | Longitud de la varilla | Longitud de la rosca | Longitud de la bola flotante | Peso neto | Peso bruto | Parámetro técnico | |
DN15 | G1/2' | 65 mm | 150 mm | 13 mm | 100 mm | 260g | 330g | -4 ~ +392 °F (-20 ℃ ~ +200 ℃) 16 bares (232 psi) |
DN15 | G1/2' | 47 mm | 285 mm | 17 mm | 115 mm | 260g | 330g | |
DN15 | G1/2' | 70 mm | 220 mm | 14 mm | 110 mm | 285g | 355g | |
DN20 | G3/4' | 65 mm | 150 mm | 13 mm | 100 mm | 285g | 350g | |
DN20 | G3/4' | 54 mm | 365 mm | 19 mm | 135 mm | 285g | 350g | |
DN25 | G1' | 89 mm | 215 mm | 19 mm | 135 mm | 560g | 670g | |
DN32 | G1-1/4' | 89 mm | 230 mm | 22 mm | 150 mm | 660g | 750g | |
DN40 | G1-1/2' | 110 mm | 220 mm | 27 mm | 220 mm | 1700g | 6 kg | |
DN50 | G2 | 120 mm | 200 mm | 30 mm | 250 mm | 2000g | 6 kg | |
DN65 | G2-1/2' | 150 mm | 280 mm | 31 mm | 300 mm | 3500g | 9 kg | |
DN80 | G3' | 170 mm | 240 mm | 34 mm | 380 mm | 5000g | 10kg | |
DN100 | G4' | 195 mm | 240 mm | 40 mm | 380 mm | 7000g | 12kg |
Dibujo y Técnica
S/N | Artículo | Material | |
1 | Cuerpo de la válvula | SS304/SS316/SS201/Latón | |
2 | Tapa de válvula | SS304/SS316/SS201/Latón | |
3 | Sello | NBR,EPDM,silicona,FKM | |
4 | Enchufar | SS304/SS316/SS201/Latón | |
5 | Provenir | SS304/SS316/SS201/Latón | |
6 | Pelota | SS304/SS316/SS201/Latón | |
7 | Nueces | SS304/SS316/SS201/Latón |
Tamaño | Longitud del cuerpo de la válvula | Longitud de la varilla | Longitud de la rosca | Longitud de la bola flotante | Peso neto | Peso bruto | Parámetro técnico | |
DN15 | G1/2' | 65 mm | 150 mm | 13 mm | 100 mm | 260g | 330g | -4 ~ +392 °F (-20 ℃ ~ +200 ℃) 16 bares (232 psi) |
DN15 | G1/2' | 47 mm | 285 mm | 17 mm | 115 mm | 260g | 330g | |
DN15 | G1/2' | 70 mm | 220 mm | 14 mm | 110 mm | 285g | 355g | |
DN20 | G3/4' | 65 mm | 150 mm | 13 mm | 100 mm | 285g | 350g | |
DN20 | G3/4' | 54 mm | 365 mm | 19 mm | 135 mm | 285g | 350g | |
DN25 | G1' | 89 mm | 215 mm | 19 mm | 135 mm | 560g | 670g | |
DN32 | G1-1/4' | 89 mm | 230 mm | 22 mm | 150 mm | 660g | 750g | |
DN40 | G1-1/2' | 110 mm | 220 mm | 27 mm | 220 mm | 1700g | 6 kg | |
DN50 | G2 | 120 mm | 200 mm | 30 mm | 250 mm | 2000g | 6 kg | |
DN65 | G2-1/2' | 150 mm | 280 mm | 31 mm | 300 mm | 3500g | 9 kg | |
DN80 | G3' | 170 mm | 240 mm | 34 mm | 380 mm | 5000g | 10kg | |
DN100 | G4' | 195 mm | 240 mm | 40 mm | 380 mm | 7000g | 12kg |
Aplicaciones
1. comida
2. Química
3. Petróleo
4. Gas natural
5. Metalurgia
6. Además de gasoductos de larga distancia de gas natural que contienen sulfuro de hidrógeno.
7. Impurezas y corrosión severa.
Aplicaciones
1. comida
2. Química
3. Petróleo
4. Gas natural
5. Metalurgia
6. Además de gasoductos de larga distancia de gas natural que contienen sulfuro de hidrógeno.
7. Impurezas y corrosión severa.
