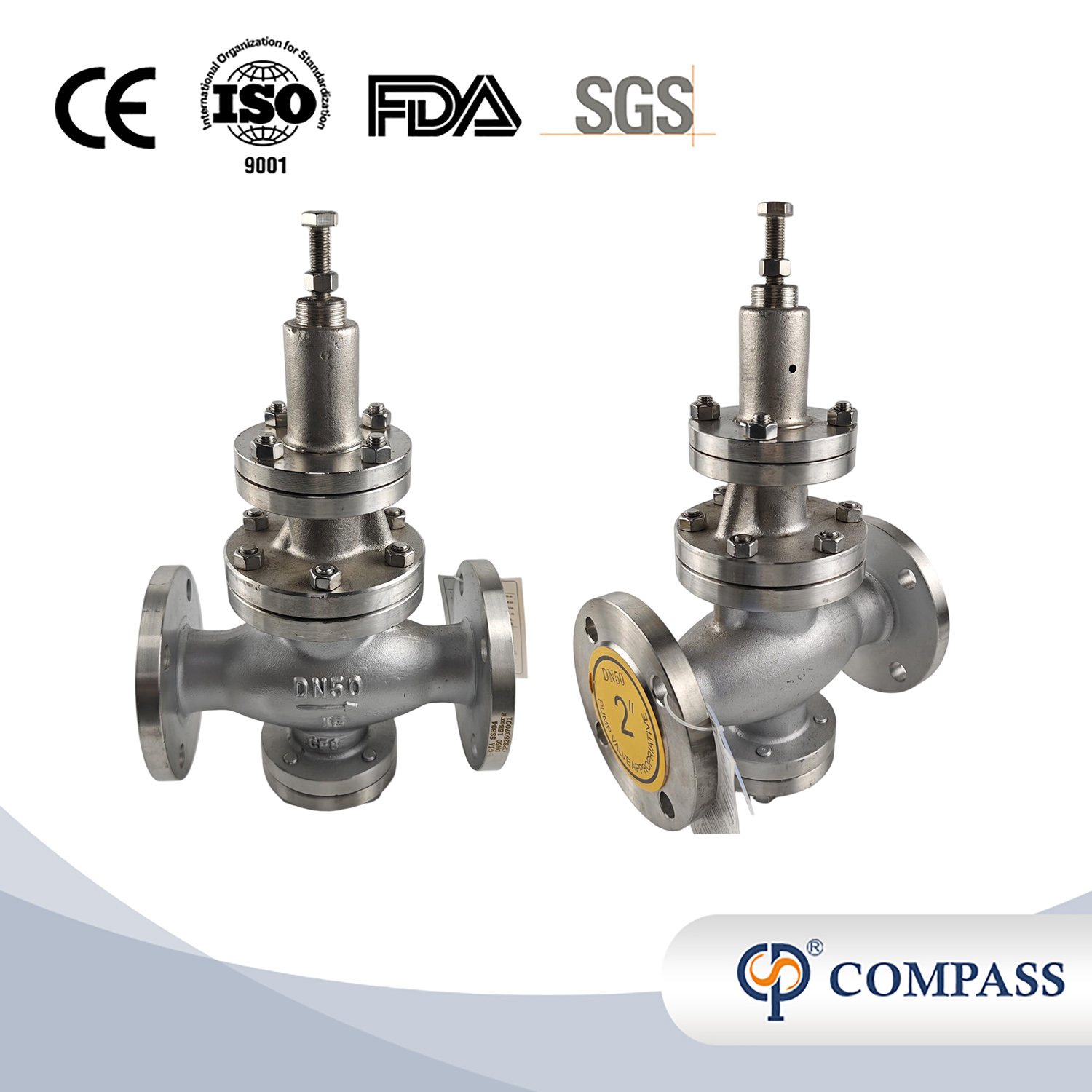

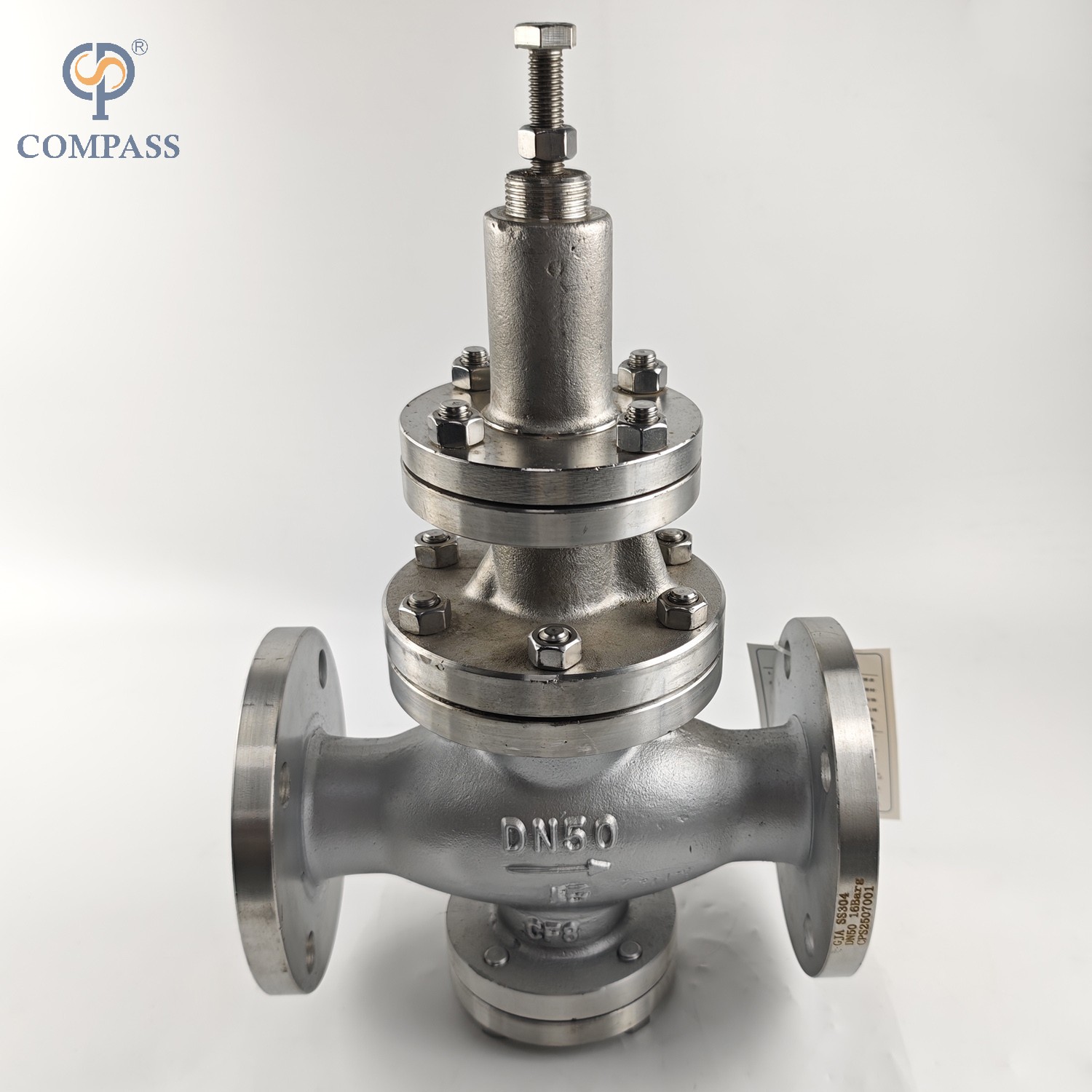

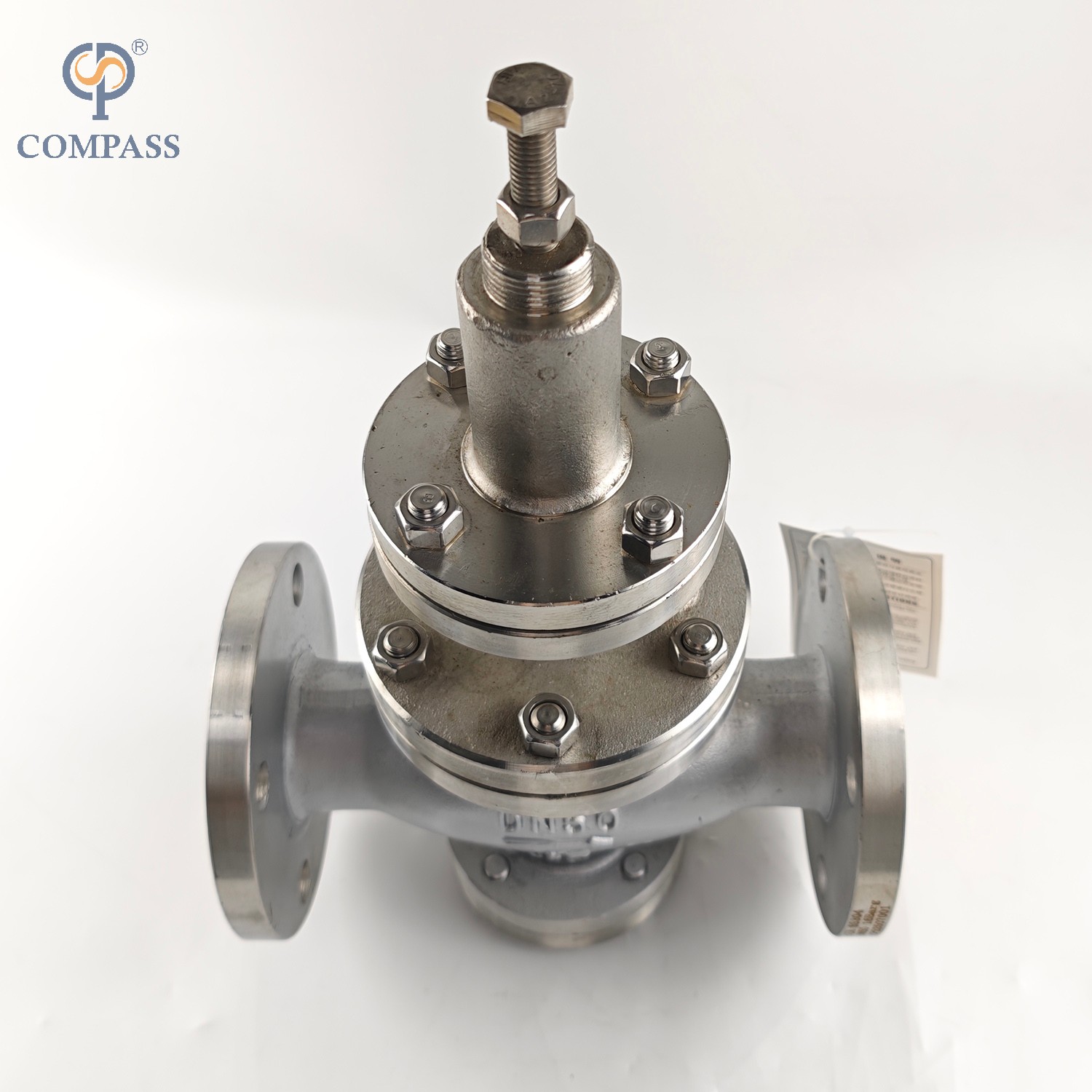

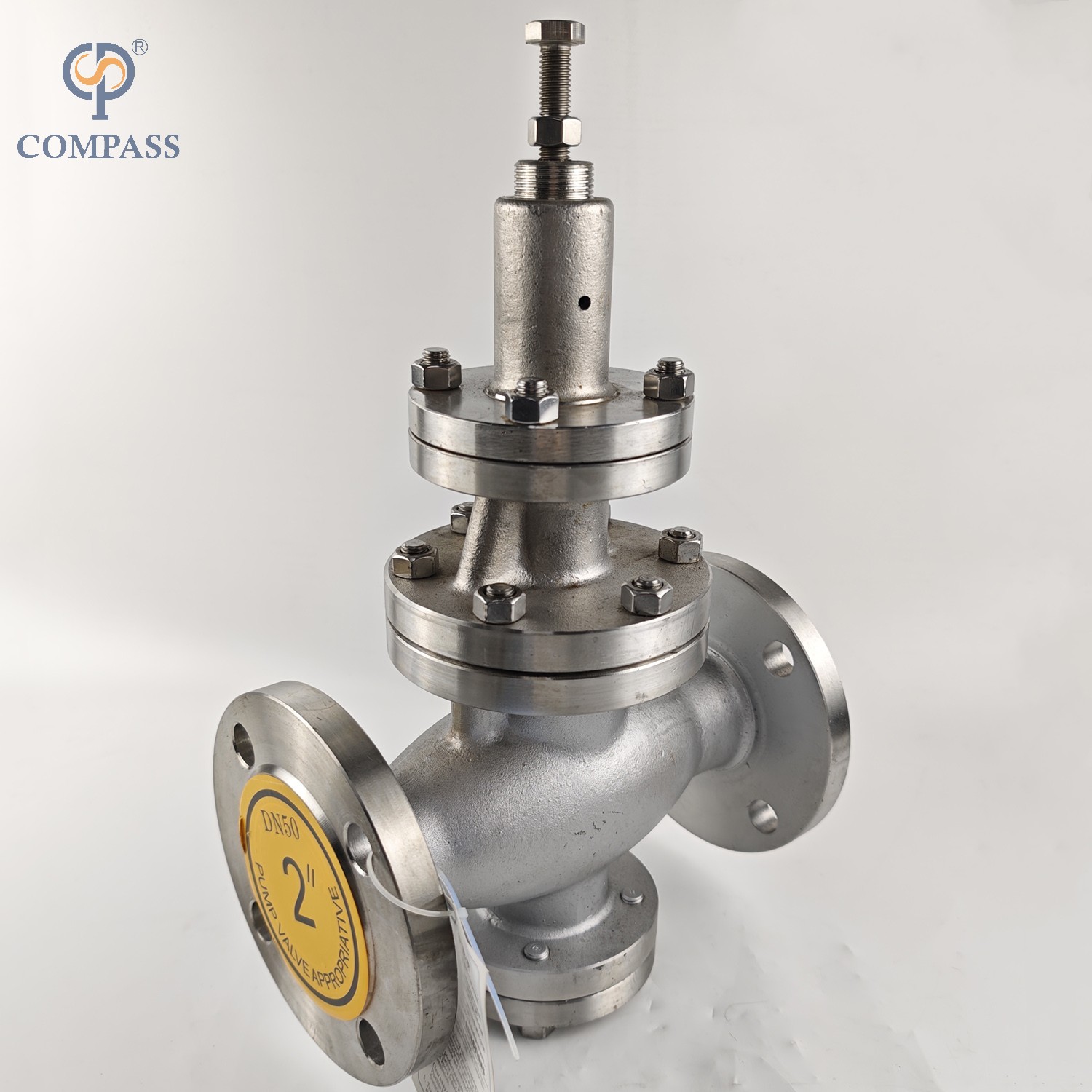

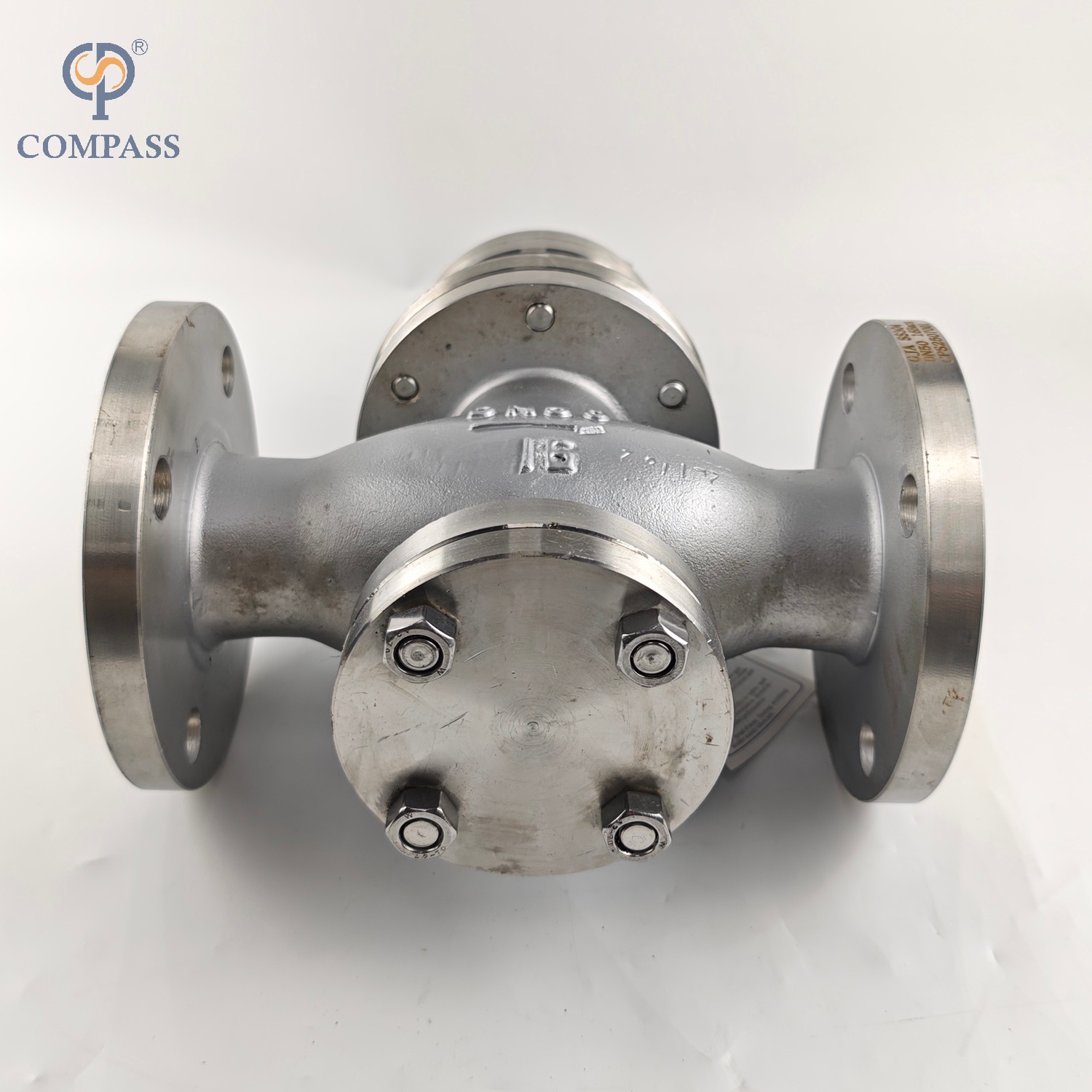

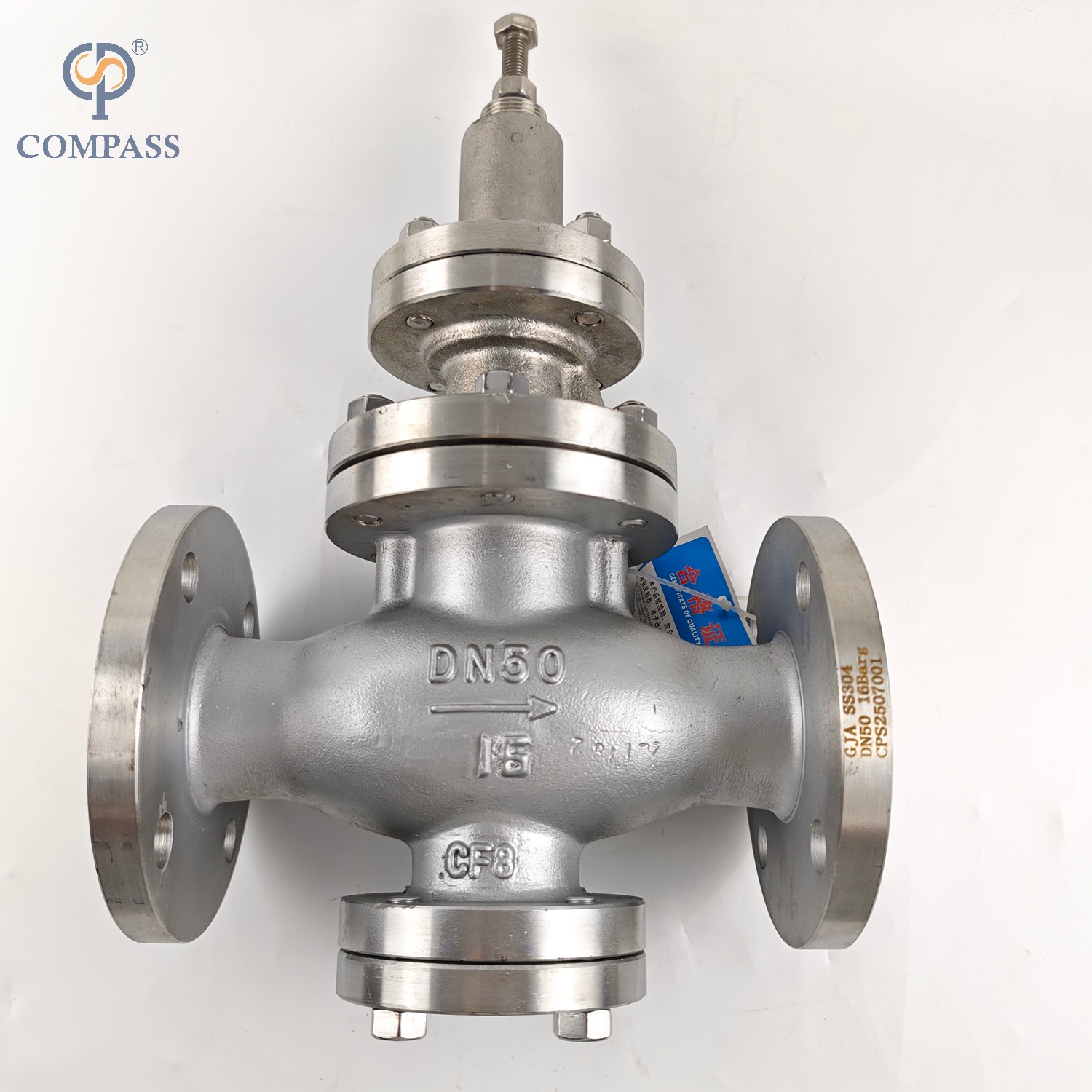

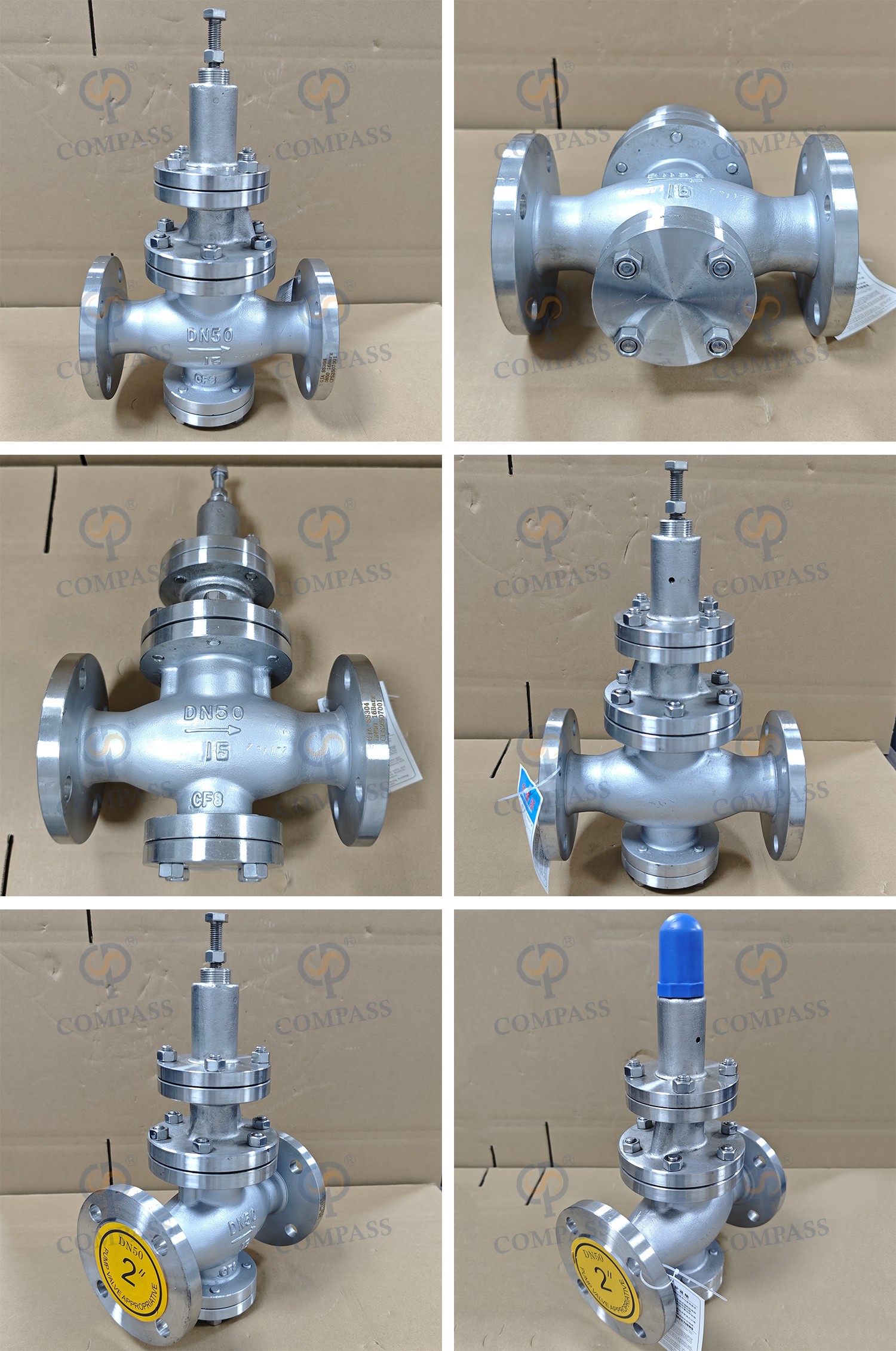

Válvula de alivio de brida de acero inoxidable de acero inoxidable DN50

Una válvula reductora de presión de brida es un tipo de válvula reductora de presión que utiliza un método de conexión de brida, utilizado principalmente para regular el flujo y la presión de los medios. Se usa ampliamente en campos como ingeniería química, petróleo, gas natural y tratamiento de agua.

La válvula reductora de la presión de la brida es diferente de la válvula reductora de presión roscada general. Su método de conexión es la brida, que utiliza la abertura de las partes de apertura y cierre dentro del cuerpo de la válvula para regular el flujo del medio, reducir la presión del medio y ajustar la abertura de las partes de apertura y cierre con la ayuda de la presión detrás de la válvula, para mantener la presión detrás de la válvula dentro de un cierto rango. En el caso de los cambios continuos en la presión de entrada, la presión de salida se mantiene dentro del rango de establecimiento, protegiendo el equipo de vida y producción posterior.

Model:
DN50
Marca:
COMPASS
Código:
102804P1601A02150

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Parámetro principal

Estándar	SMS, DIN
Piezas de contacto de material	SS304/SS316L (1.4301/1.4404)	Provisto de un informe de inspección de material
Material de piezas sin contacto	SS304 (1.4301)
Elemento de filtro de material	Polipropileno, PTFE
Tamaño de conexión	DN15-DN400
Longitud de la válvula de respiración	5 ', 10 '
Extremo de conexión	Soldadura a tope, tri abrazadera, roscado masculino, hembra roscada, unión, brida
Conexión para el elemento de filtro	#220, #222, #226
Material de sello	EPDM, FKM, FPM, Buna, Si. Todos los sellos material cumplen con FDA21CFR117.2600
Max. Presión de trabajo	≤10bar (145psi)
Mínimo Presión de trabajo	0.2Bar (2.9psi)
Presión de suministro para el actuador aéreo	5 ~ 8bar (72.52psi ~ 116psi)
Tratamiento de superficie externo	Ra32 ~ 64ui n (O.8 ~ 1.6um)
Tratamiento de superficie interna	RA16 ~ 32uin (0.4 ~ 0.8um)
Rango de temperatura	-20 ~ 130 ºC (hasta el sello del asiento)
Certificado	ISO 9001, FDA, SGS, CE

Escenarios de aplicación

Industria petroquímica: la presión de la tubería de alimentación del reactor es estable.

Industria eléctrica: despresurización del sistema de agua de alimentación de calderas.

Transporte de gas natural: reducción de la presión secundaria en la presión de la estación Regulando Pry.

Principio de trabajo

Cuando el fluido pasa a través del núcleo de la válvula, la presión disminuye debido al efecto de estrangulamiento, y la presión en el lado de la salida se transmite por debajo del diafragma a través de la tubería de retroalimentación. Cuando la presión de salida fluctúa, el diafragma impulsa el núcleo de la válvula para moverse y ajusta automáticamente la abertura para mantener la presión establecida.

Opciones
1. La junta puede ser silicona, EPDM, FKM, Buna, PTFE. Todos los sellos material cumplen con FDA21CFR117.2600
2. La conexión puede ser soldadura a tope, tri abrazadera, roscado masculino, roscado femenino, unión u otros a pedido.
3. Los tamaños de la conexión son de 1 '-3 ' y la longitud del filtro de elementos internos puede ser 5 'o 10 '
4.Material se puede seleccionar en SS304 y SS316L

¿Cómo pedir válvulas de alivio de presión?

1. ¿Cuál es el estándar, como DIN, SMS?
2. ¿Cuál es el material, como SS304 o SS316L?
3. ¿Qué tamaño, el tamaño es de 1 'a 3 ' y de DN25 a DN80?
4. ¿Cuál es la conexión, como el tope, tri-clamp, membrete masculino, femenino, unión o brida?
5. ¿Cuál es el tipo de elemento de filtro de material, como el polipropileno, PTFE?
