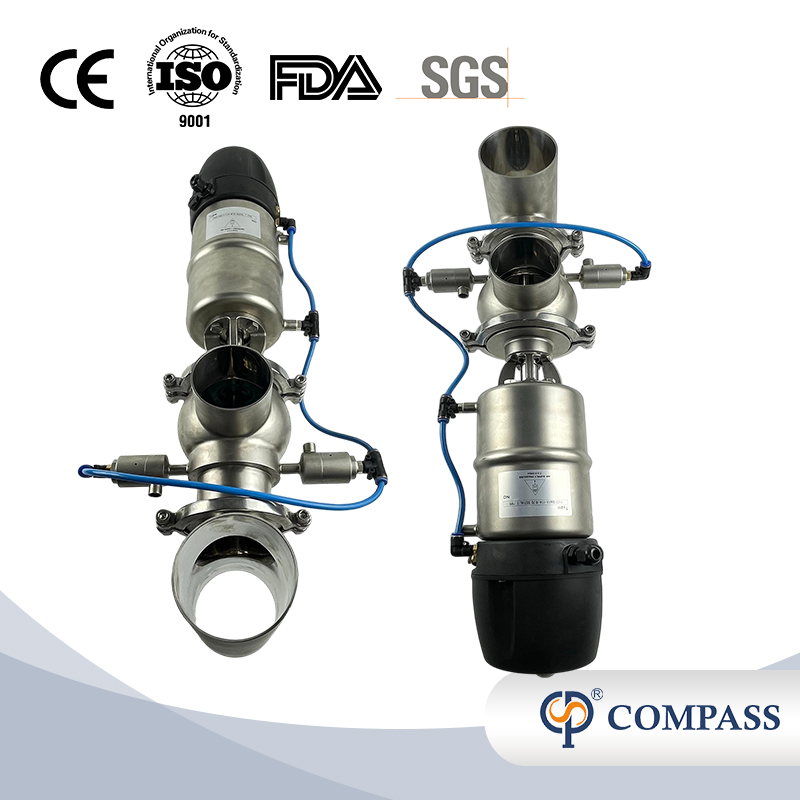

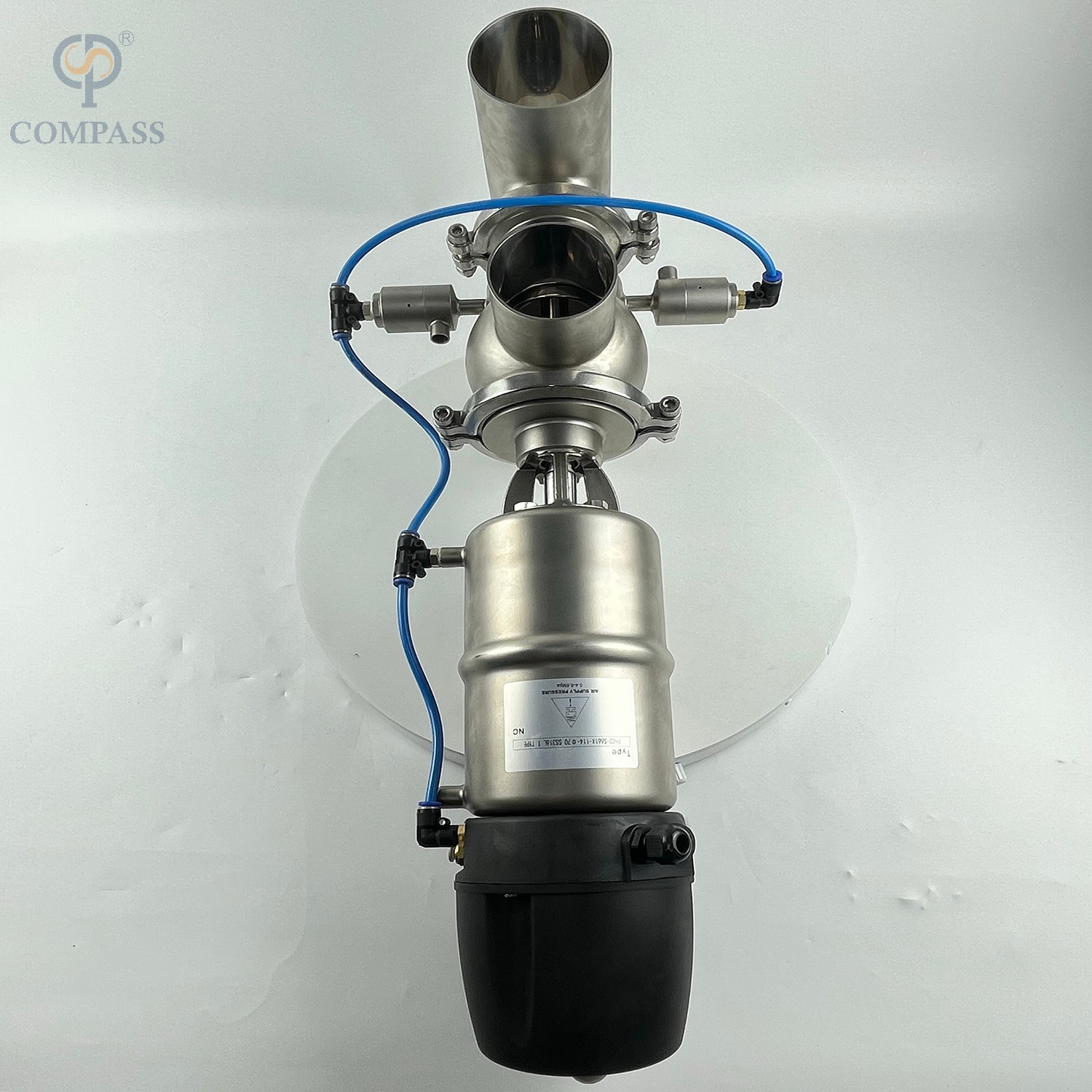

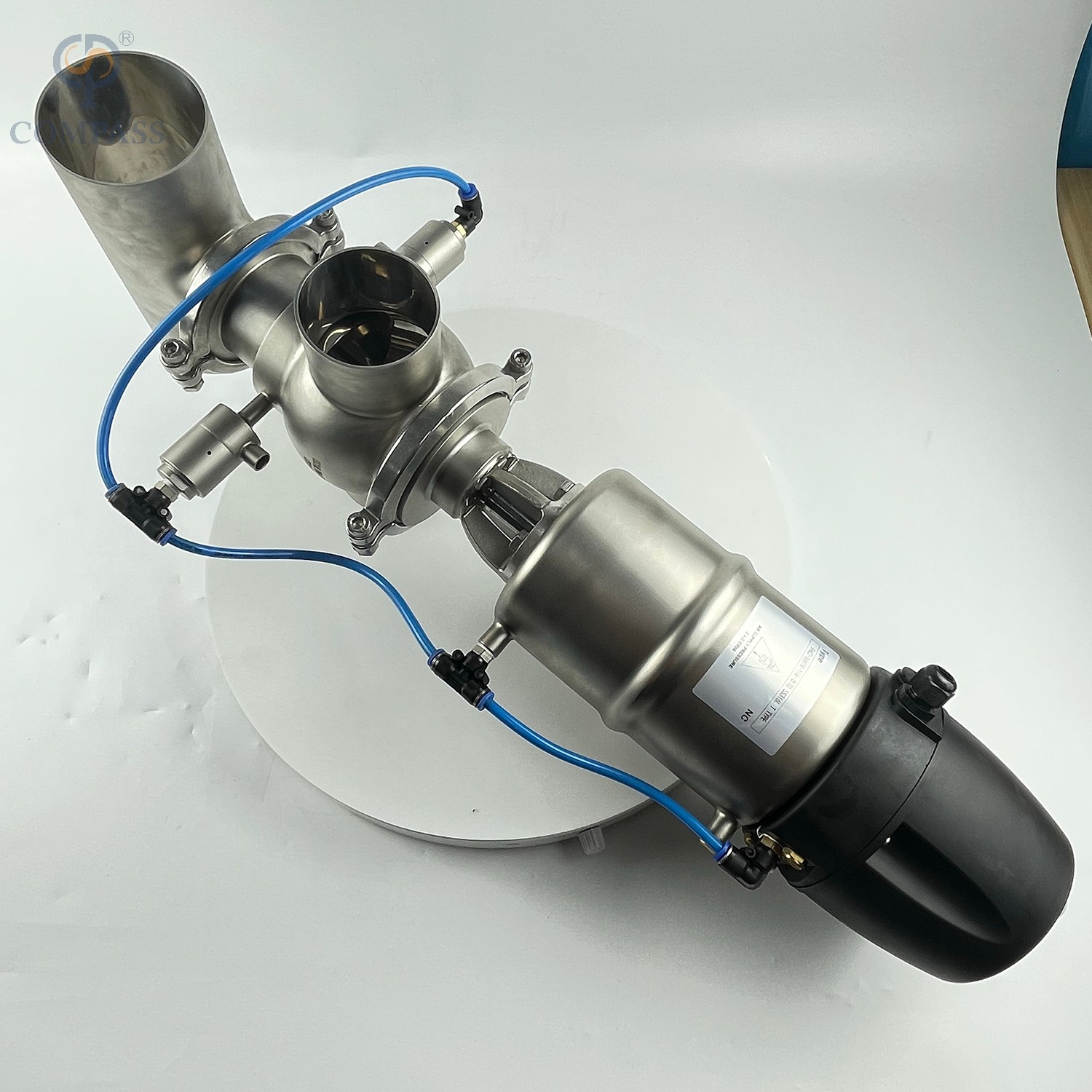

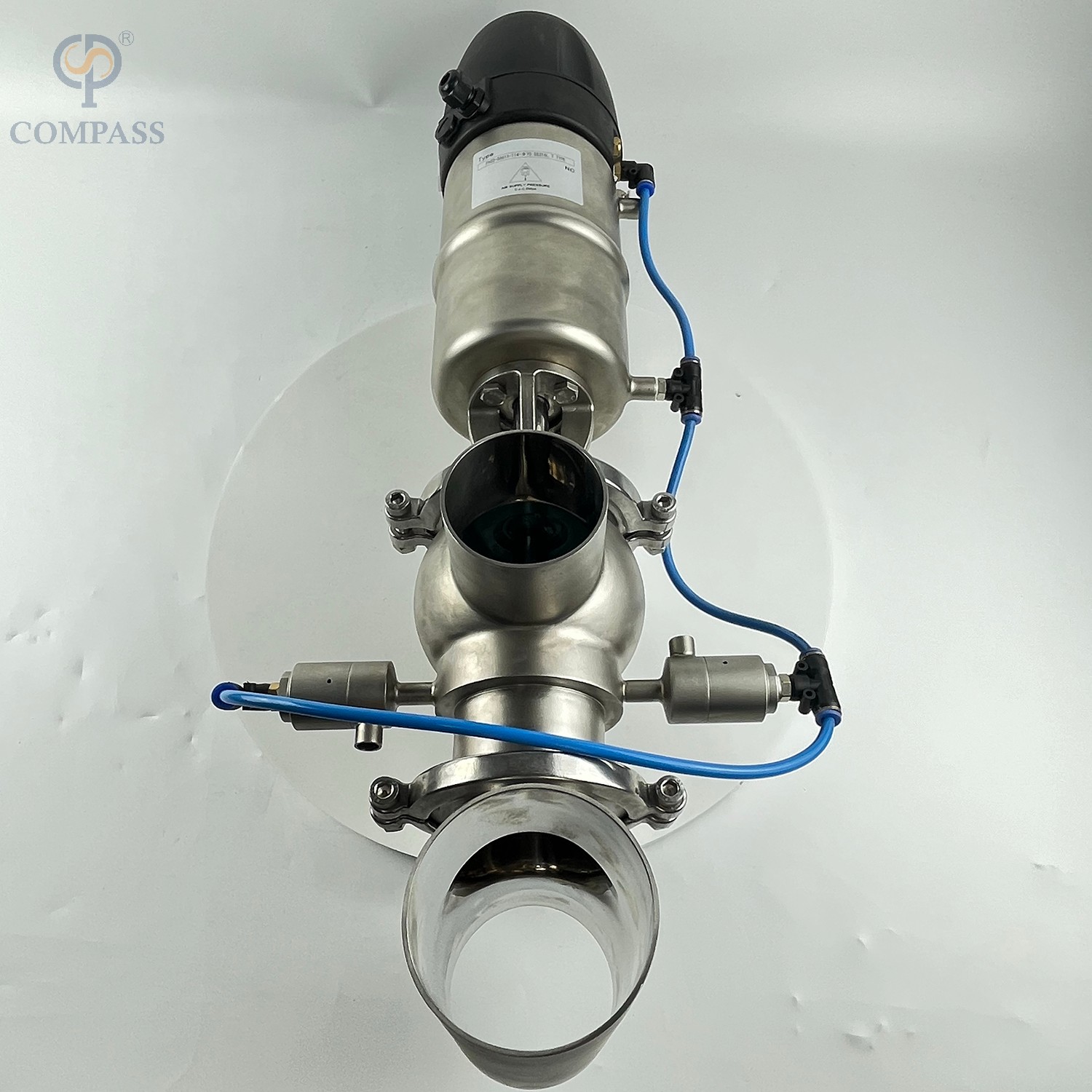

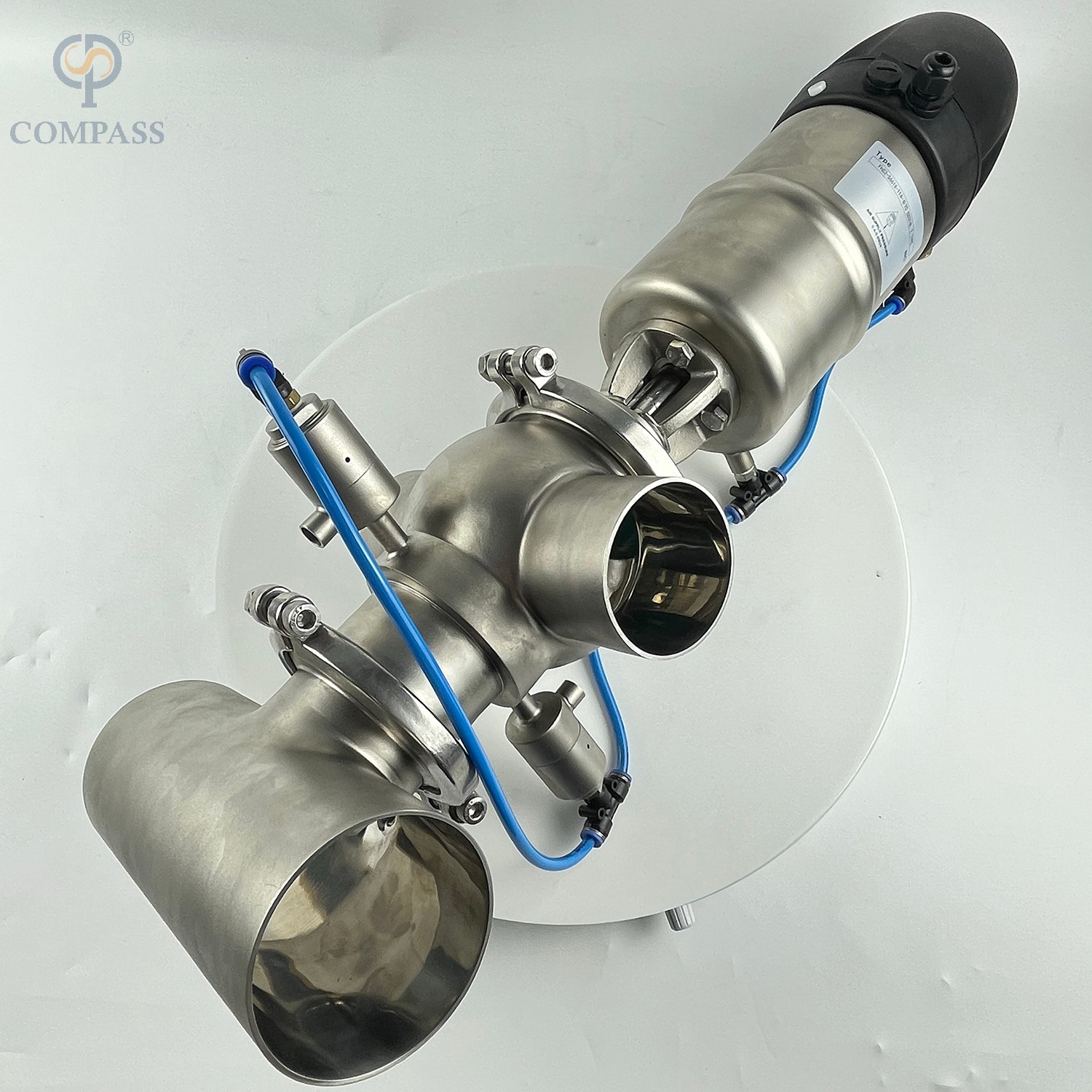

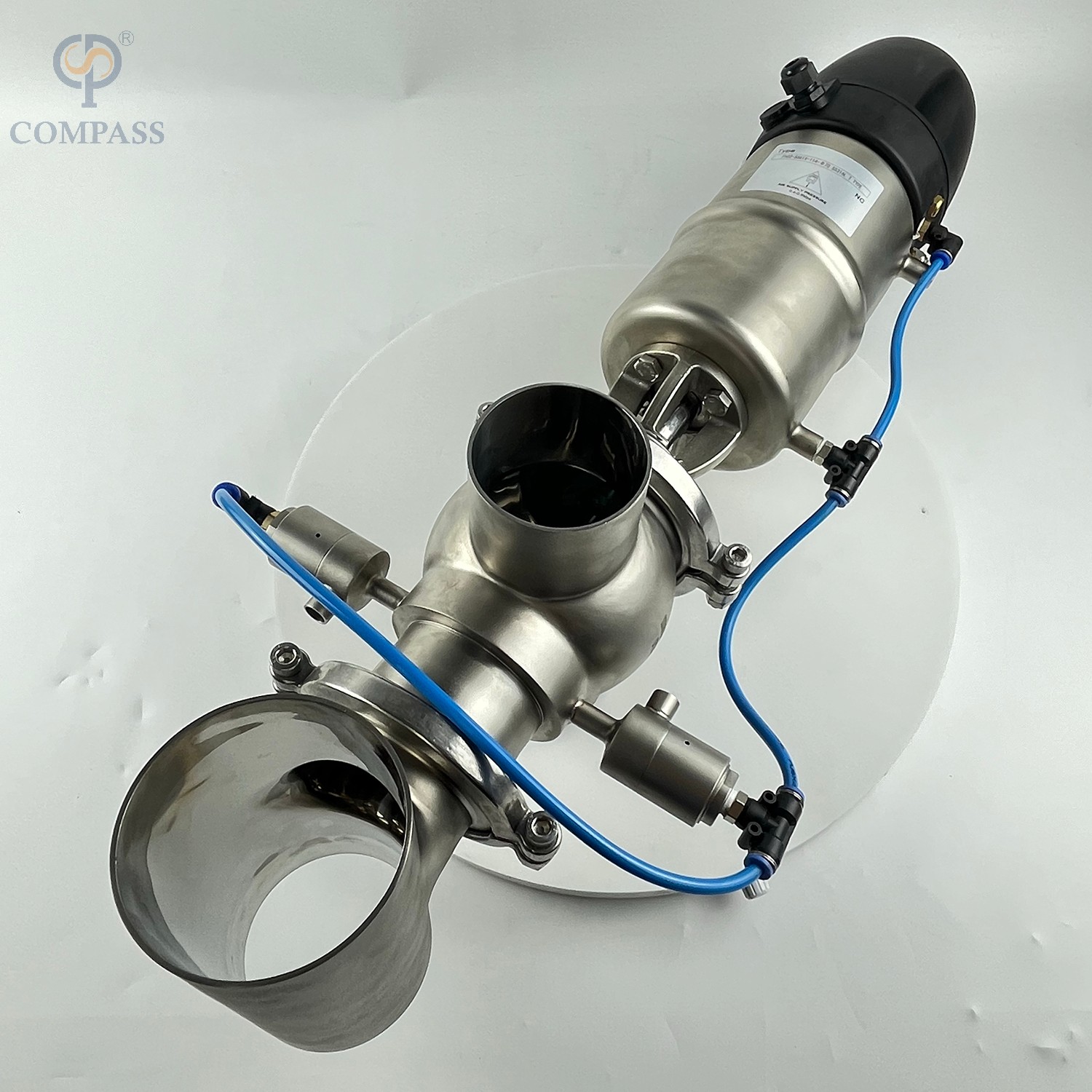

Válvula a prueba de mezclas de asientos dobles neumáticos inteligentes SS316L T22

Aplicación
Este diseño está diseñado para garantizar la mezcla del producto y la detección de fugas cuando dos productos diferentes fluyen a través de la misma válvula y puede reemplazar el uso de una válvula antimezcla de doble asiento. Es ampliamente utilizado en cerveza, bebidas, lácteos, alimentos, jugos de frutas, farmacia, productos biológicos, pasta de dientes, cosméticos, etc.

Principio operativo

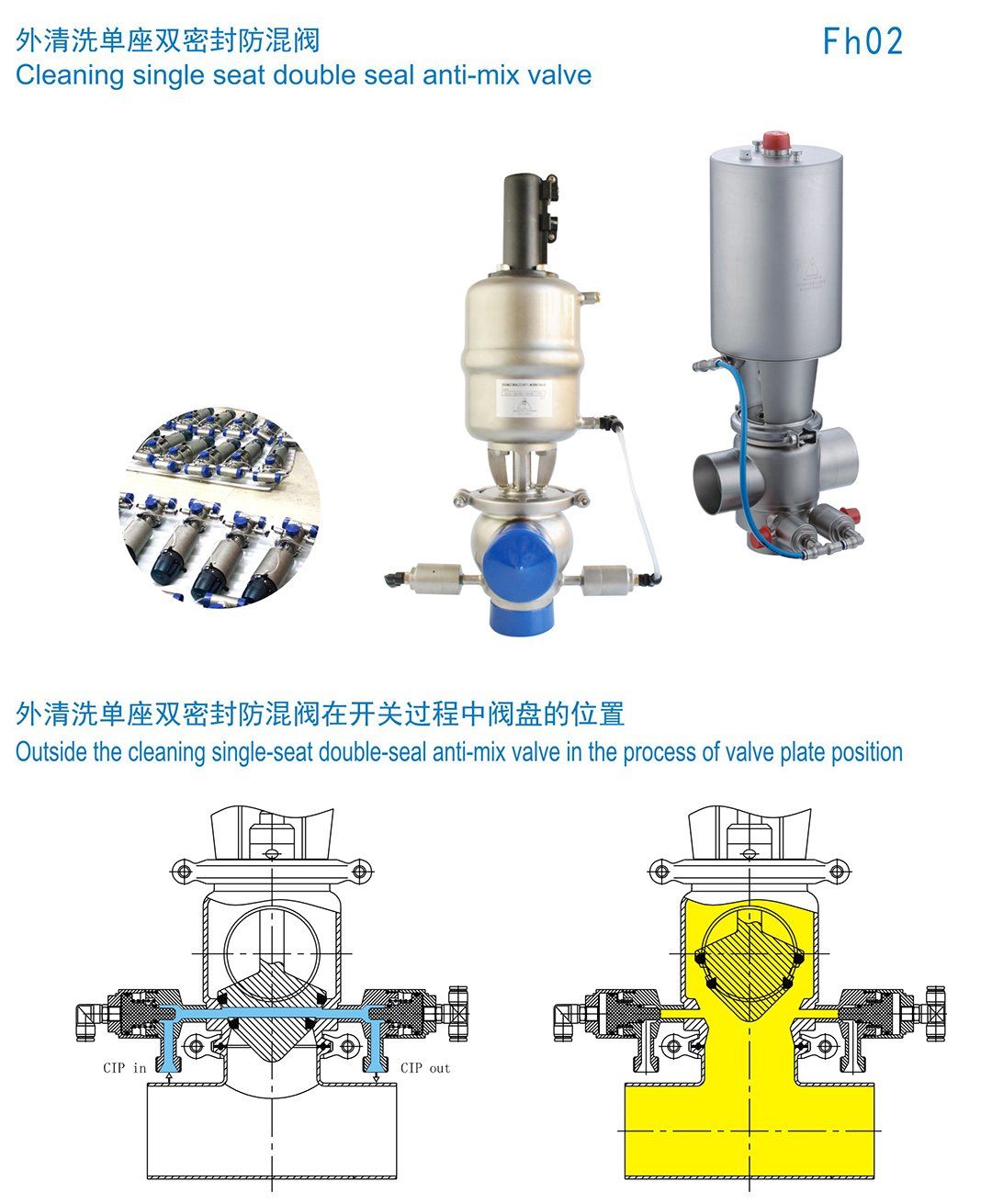

Esta válvula normalmente está en un estado normalmente cerrado (NC) y está equipada con dos pequeñas válvulas neumáticas. Normalmente, está en un estado normalmente abierto (NO) y solo necesita suministrar aire comprimido al cabezal neumático para cerrar sincrónicamente las dos válvulas pequeñas. El núcleo de la válvula principal está equipado con dos sellos independientes, formando una cámara de limpieza y detección de fugas entre los dos sellos. Los productos con fugas pueden salir de las pequeñas salidas de las válvulas en ambos lados y los sellos se pueden reemplazar de manera oportuna. Al realizar la limpieza CIP, la dirección del flujo de fluido mira hacia el núcleo cuadrado del núcleo de la válvula, lo que puede limpiar completamente el núcleo de la válvula principal (con una forma cónica en el núcleo de la válvula principal) y hacer que la válvula CIP externa sea insensible al efecto del golpe de ariete. Puede reemplazar la válvula antimezcla de doble asiento como un conjunto de válvulas.

Modelo:
DN65-OD70MM
Marca del producto:
COMPASS
Código De Producto:
01180201T220201B70

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Parámetro principal

Estándar	SMS, DIN
Piezas de contacto de material	SS304/SS316L (1.4301/1.4404)	Provisto de un informe de inspección de material
Material de piezas sin contacto	SS304 (1.4301)

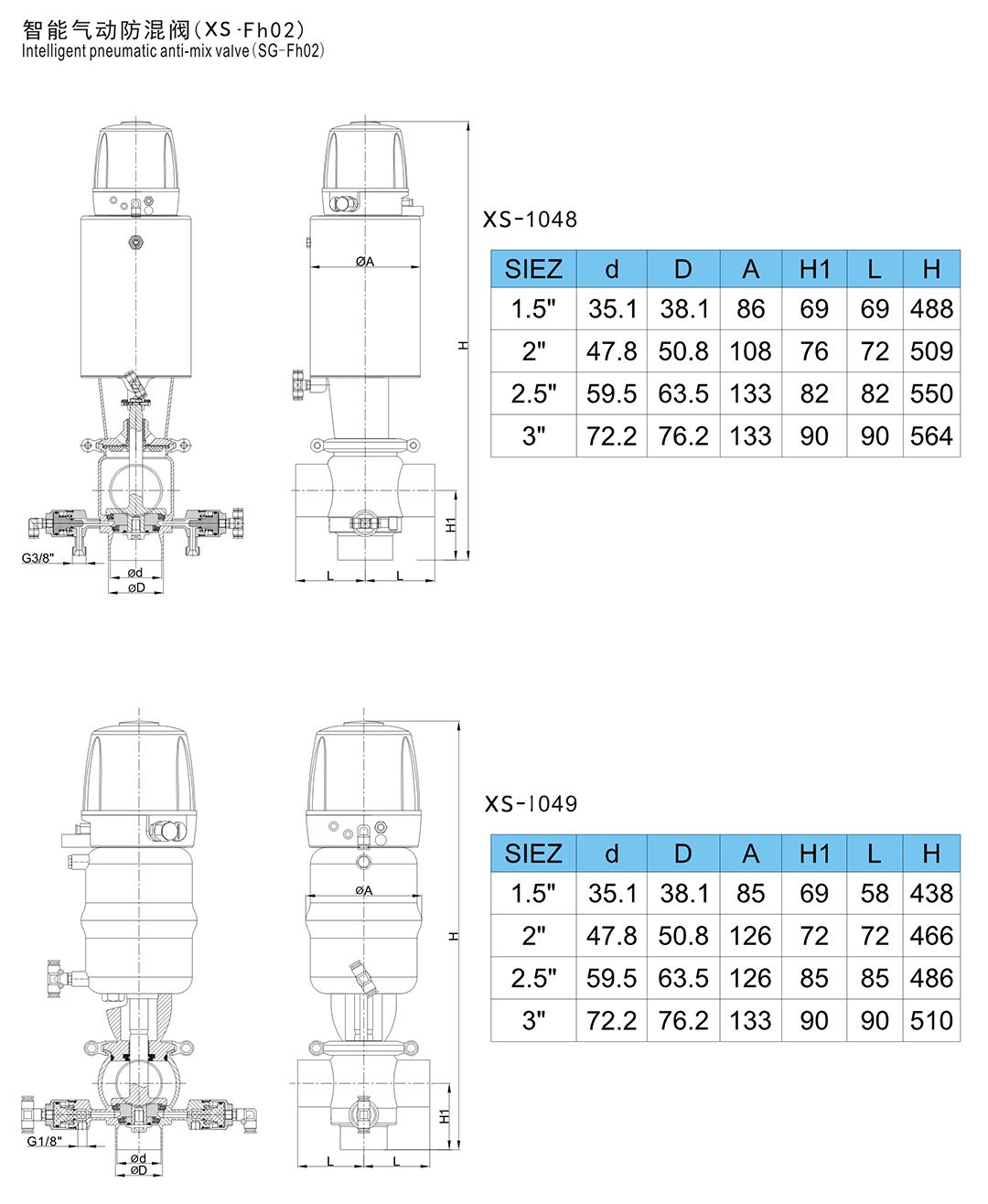

Tamaño	1,5'-4', DN40-DN100
Combinación de cuerpo integrada	T11 00°,T11 90°,T11 180°,T11 270° T12 00°,T12 90° T21 00°,T21 90° T22 00°,T22 90°
Ensamble la combinación del cuerpo	T11, T12, T21, T22
Conexión	Soldadura a tope, Tri abrazadera, Rosca macho, Rosca hembra-macho, Unión, Rosca para soldar, Brida
Material de sello	Silicona, EPDM, FKM, Buna. Todo el material de los sellos cumple con FDA21CFR117.2600
Opción de alimentación	Sensor de posición, controlador C-Top, controlador C-Top (AS-I)
Interruptor de proximidad	6-36 VCC, 2 unidades de NPN o PNP (opciones)
Fuente de alimentación de entrada	24 VCC
Max. Presión de trabajo	≤6bar(87si)
Presión de suministro para el actuador aéreo	4~8bar(58psi~116psi)
Conexión de aire comprimido	Equipe el tubo de aire con el conector de aire G1/8'
Rango de temperatura de trabajo	-10~120 ºC (14 ~ 248 ºF)
Tratamiento de superficie externo	RA32 ~ 64uin (0.8 ~ 1.6um)
Tratamiento de superficie interna	RA16 ~ 32uin (0.4 ~ 0.8um)
Certificado	ISO 9001, FDA, SGS, CE
Apoyo	OEM y ODM son bienvenidos
Solicitud	Cerveza, bebidas, lácteos, alimentos, jugos de frutas, farmacia, productos biológicos, pasta de dientes, cosméticos, etc.
Requisito de calidad para el aire comprimido utilizado en el actuador.	Conexión de aire comprimido: Proporcione un tubo de aire con conector de aire R1/8' Tamaño máximo de partícula: 0,01 mm Contenido máximo de aceite: 0,08 ppm Punto de rocío: 10 °C o menos por debajo de la temperatura atmosférica Contenido máximo de agua: 7,5 g/kg

Opción

1. Se pueden proporcionar varios estándares: SMS, DIN 2. Piezas de contacto del material: SS304 y SS316L
3. Disponible en tamaños de 1,5 ' a 4', DN40 a DN100 4. La junta puede ser de silicona, EPDM, FKM, Buna.
Todo el material de los sellos cumple con FDA21CFR117.2600
5. La conexión puede ser soldada a tope, triple abrazadera, rosca macho, rosca hembra-macho, rosca soldada, brida u otras a pedido.
6.Funcionamiento eléctrico: sensor de posición, controlador C-top, controlador C-top (AS-I) 7.El cuerpo de la válvula se puede personalizar

con una amplia selección de diferentes conexiones.

Especificaciones técnicas

Máx. Presión de trabajo≤6bar(87si) Presión de suministro para actuador neumático: 4~8(58psi~116psi) Rango de temperatura:

Silicona doméstica: -22 ~ 302°F (-30~150ºC)

EPDM doméstico: 14 ~ 230°F (-10~110ºC)

Importación de silicona: -40 ~ 392°F (-40~200ºC)

Importación de EPDM: -13~ 266°F (-25~130ºC)

Buna: 5~ 212°F (-15~100ºC)

FKM: 14 ~ 392°F (-10ºC~200ºC)

Las ventajas en comparación con el diseño tradicional

1.Menos componentes
2.Menos espacio
3.Mantenimiento más fácil
4.Sin rincones muertos
5.Sin contacto entre el sistema de drenaje
y los productos 6.La limpieza de la cámara de separación
no se producirá por ninguna
presión hidráulica y no se verá influenciada por el estado del equipo o de la válvula.

¿Cómo realizar el pedido?

1. ¿Cuál es el modelo, como FH01 o FH02?
2. ¿Cuál es el material, como SS304 o SS316L?
3. ¿Qué tamaño es de 1,5 'a 4 ' y de DN40 a DN100?
4. ¿Cuál es la combinación de cuerpos, como T11, T12, T21 o T22?
5. ¿Qué es el cabezal de control, como una señal de 24 V o 4-20 mA?
