Parámetro principal
Estándar | SMS, DIN |
Piezas de contacto de material | SS304 (1.4301)/SS316L (1.4404) | Provisto de un informe de inspección de material |
Material de piezas sin contacto | SS304 (1.4301) |
Solicitud | Polvo, partícula, cápsula |
Tamaño | 4 a 12 ', DN1100 a DN300 |
Conexión | Butt-weld, tri-clamp, hilo masculino, hembra masculina roscada, unión, hilo de soldadura, brida |
Material de sello | Silicona, EPDM, FKM, Buna, todos los sellados El material Cumplir con FDA21CFR117.2600 |
Opción de accionamiento | Mango de acero inoxidable manual |
Actuador neumático SS (aire/primavera, aire/aire) |
Actuador neumático de aluminio (aire/primavera, aire/aire) |
Actuador eléctrico (encendido, ajustable) |
Opción de accionamiento | Controlador C-Top, controlador C-Top (AS-I) |
Max. Presión de trabajo | ≤16bar (232psi) |
Mínimo Presión de trabajo | 0.2Bar (2.9psi) |

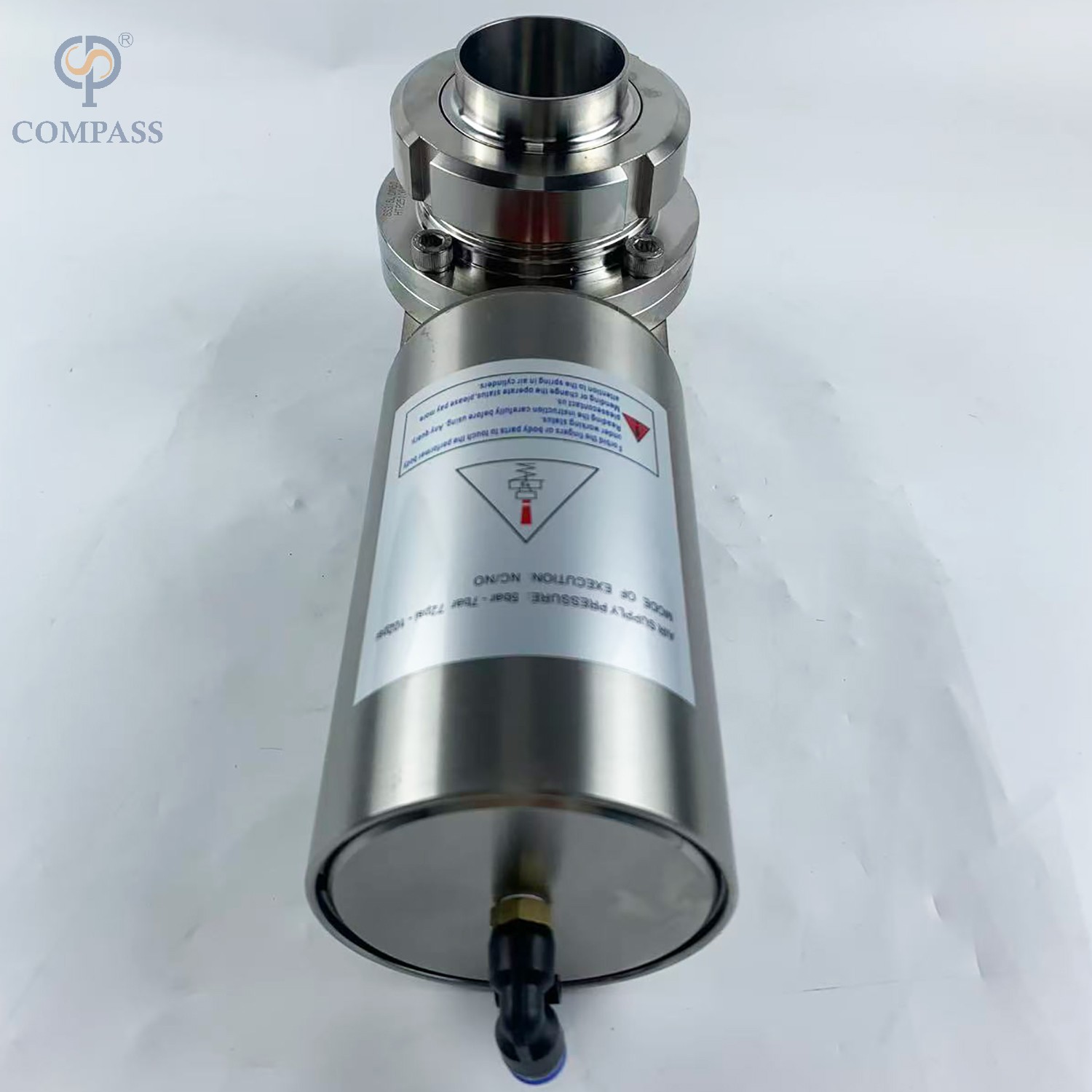

Presión de suministro para el actuador aéreo | 5 ~ 8 (72.52psi ~ 116psi) |
Tratamiento de superficie externo | RA32 ~ 64uin (0.8 ~ 1.6um) |
Tratamiento de superficie interna | RA16 ~ 32uin (0.4 ~ 0.8um) |
Rango de temperatura | -20 ~ 130 ºC (hasta el sello del asiento) |
Certificado | ISO 9001, FDA, SGS, CE |
Especificaciones técnicas
Máx. presión: 10bar
mín. presión: 0.2bar
Rango de temperatura:
EPDM: -5 ~ 212°F(-20 ~ 100ºC)
Silicona: -31 ~ 248°F(-35~ 120ºC)
FKM:10~ 392°F(-12.2 ~ 200ºC)
Otros materiales están disponibles bajo pedido
Opciones
1. La junta puede ser de silicona, EPDM, FKM, Buna, PTFE. Todo el material de los sellos cumple con FDA21CFR117.2600
2. La conexión puede ser soldada a tope, triple abrazadera, rosca macho, rosca hembra-macho, unión, rosca soldada, brida u otras a pedido.
3.El mango manual incluye un mango de acero inoxidable de 2 posiciones, un mango de acero inoxidable de 3 posiciones, un mango de acero inoxidable de 4 posiciones, un mango de agarre de plástico de múltiples posiciones y un mango de agarre de acero inoxidable de múltiples posiciones.

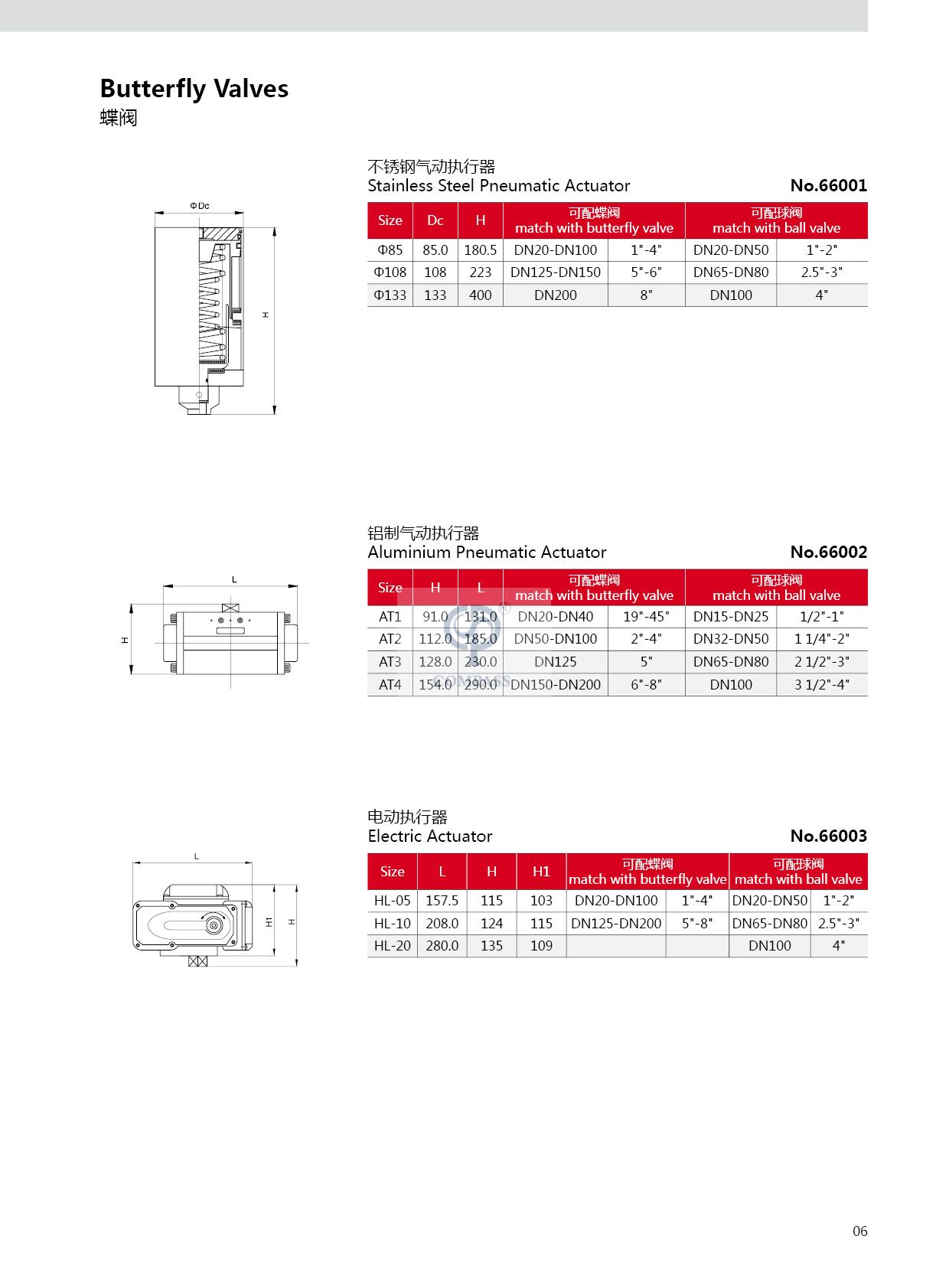

4. Actuador: Actuador neumático SS, Actuador neumático de aluminio, Actuador eléctrico Control: Sensor de posición, Controlador C-top, Controlador C-top (AS-I)
5. Cabezal neumático: Normalmente cerrado (NC): aire para abrir, resorte para cerrar, normalmente abierto (NO): aire para cerrar, resorte para abrir, aire para aire (AA): aire para abrir, aire para cerrar
Características de diseño
1. Se pueden proporcionar varios estándares: SMS, DIN, 3A
2. Disponible en tamaños de 1/2'a 12', DN10 a DN300
3. Se pueden usar manijas de múltiples posiciones para válvulas de hasta DN150 / 6'
4. Se pueden usar manijas para válvulas de DN25 / 1' a DN300 / 12'
5.Neumático El actuador y el actuador eléctrico son intercambiables.
6.El actuador neumático puede ser de doble efecto o de simple efecto.
7.Los sellos cumplen con FDA 21CFR 177. 2600.
8.El cuerpo de la válvula se puede personalizar con una amplia selección de conexiones diferentes.
¿Cómo ordenar?
1. ¿Cuáles son los productos utilizados para las válvulas de mariposa de polvo?
2. ¿Cuál es el estándar para la válvula de mariposa? Como DIN, SMS
3. ¿Cuál es la calidad del material? Como SS304 y SS316L para opcional
4. ¿Cuál es el tamaño? El tamaño disponible es de 4 pulgadas a 12 pulgadas, DN100 a DN300
5. ¿Qué final de conexión? Como la soldadura a tope, tri abrazadera, brida
6. ¿Cuál es el principio de funcionamiento, como la cabeza de control manual, neumática?
7. ¿Cuál es el material de sello, como la silicona, EPDM? ?
