Todos sabemos esoválvula de muestreoEs una industria de procesamiento de válvulas que permite el uso de pruebas representativas de fluido (gas, líquido, fluidez, sólido o de lodo) (por ejemplo, mediante medición física, análisis químico, inspección microbiológica), generalmente para identificación, control de calidad o evaluación regulatoria. Pero poco de nosotros conocemos el principio de trabajo de la válvula de muestreo. Así que vayamos a ver el principio de funcionamiento de la válvula de muestreo sanitario neumático.
Principio de trabajo de la válvula de muestreo de doble apertura
Principio de funcionamiento de la válvula de pellizco de la brida
Principio de trabajo de la válvula de muestreo sanitario neumático
Principio de funcionamiento de la válvula de muestreo del émbolo
Principio de trabajo de la válvula de muestreo de doble apertura
La válvula de doble abierta es una válvula de muestreo más común con características de muestreo seguras y estables. Por lo general, consta de dos válvulas de bola conectadas. Proceso de muestreo: primero cierre la válvula de una válvula en las válvulas sanitarias de doble apertura cerca del equipo y la tubería; Luego, abra la válvula B para que el medio fluya hacia el espacio entre las dos válvulas. Cerrar la válvula B y la válvula abierta A; Coloque el contenedor de muestreo en el puerto de muestreo para contener el medio de muestreo.
Principio de funcionamiento de la válvula de pellizco de la brida
El principio de la válvula de pellizco de la brida es sellar a través del cono en la parte superior del tallo de la válvula y el cono del asiento de la válvula. Cuando muestre el muestreo, utilice la posición del volante para levantar el vástago de la válvula para separar el vástago de la válvula del cono. El medio puede fluir hacia el contenedor de muestreo externo.

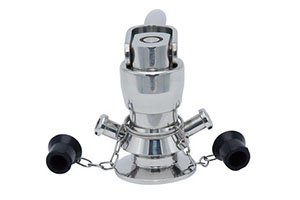

Principio de trabajo de la válvula de muestreo sanitario neumático
La válvula de muestreo sanitaria neumática aséptica es una válvula especial utilizada para la esterilización y la desinfección antes y después de cada operación de muestreo, y es adecuado para la cadena industrial con requisitos de higiene extremadamente altos.
La estructura de la válvula de muestreo sanitaria neumática aséptica incluye principalmente el manguito de goma de sellado, la sala de almacenamiento, el puerto de muestreo, el dedal de acero inoxidable, el resorte, el manguito de impedimento, la perilla manual (la diferencia entre la válvula de muestreo aséptica automática y la válvula manual es si se utiliza el dispositivo neumático). Su principio de funcionamiento básico es que cuando está cerrado, el dedal se empuja por tensión de resorte u otra presión, y se presiona la cabeza de sellado contra la abertura de la pared del tanque a través del dedal para sellar. Cuando se requiere un muestreo, se introduce vapor u otro medio de esterilización en un puerto de muestreo, y toda la cavidad de muestreo se llena con vapor y se descarga de otro puerto de muestreo. Después de un cierto período de tiempo, el depósito y el puerto de muestreo son estériles. Luego, al torcer la perilla y retraer el resorte para desenganchar el sellador de la abertura en la pared del tanque, el manguito se afloja, de modo que la muestra sale del tanque a través de la cámara de muestra y se recolecta desde el puerto de muestreo. Después de muestrear, gire la perilla para aflojar el resorte.
Principio de funcionamiento de la válvula de muestreo del émbolo
La válvula de muestreo del émbolo se compone de cuerpo de válvula, cubierta de válvula, vástago de válvula, émbolo, marco de orificio, anillo de sellado, volante y otras partes. Cuando la manija gira, el vástago de la válvula impulsa el émbolo para corresponder hacia arriba y hacia abajo en el centro del marco del orificio para completar la función de apertura y cierre de la válvula. En la válvula de muestreo, se adopta un ajuste de interferencia entre el émbolo y el anillo de sellado. Al ajustar los pernos de la brida en la glándula, la fuerza lateral generada por la compresión del anillo de sellado se sella con la superficie del orificio del cuerpo de la válvula y el círculo exterior del émbolo, lo que garantiza que la válvula la hermana previene la fuga interna y externa. Al mismo tiempo, el par de apertura de la válvula es pequeño, y la válvula se puede abrir y cerrarse rápidamente.
Solo al comprender el principio de trabajo y las ventajas de todo tipo de válvulas de muestreo, podemos elegir el más adecuado para nosotros mismos y mejorar nuestra eficiencia de trabajo.
