Introducción de válvulas de mariposa

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2021-05-28      Origen:Sitio

Este pasaje se centra en la definición, aplicación, tipos y características deválvulas de mariposa.

1. Definición de válvulas de mariposa

2. Aplicación común de válvulas de mariposa.

3. Tipos de cuerpo de las válvulas de mariposa.

4. Diferencias entre válvulas de mariposa y válvulas de globo.

1. Definición de válvulas de mariposa

Las válvulas se utilizan para aislar o regular el flujo de fluido, en el que un miembro de cierre en forma de disco se gira por un ángulo de 90 grados o menos para abrir o cerrar o ajustar el flujo.

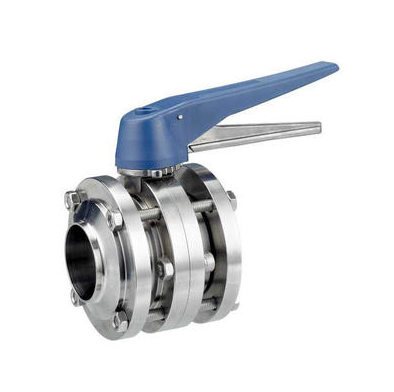

válvulas de mariposa

2. Aplicación común de válvulas de mariposa.

Las válvulas sanitarias están hechas de acero inoxidable con una buena resistencia a la corrosión, por lo que se utilizan en las industrias farmacéuticas, químicas y alimentarias que tienen altos requisitos para los materiales de las herramientas.

3. Tipos de cuerpo de las válvulas de mariposa.

Válvula de mariposa tipo oblea

Es la versión más económica y está empedrada entre dos bridas de tubos y los pernos de brida rodean el cuerpo de la válvula. Las bridas de la tubería están conectadas a través de tornillos largos que cruzan todo el cuerpo de la válvula. Este tipo de conexión está diseñado para sellar contra presiones diferenciales bidireccionales y para prevenir el flujo hacia atrás en sistemas diseñados para el flujo universal.

Válvula de mariposa tipo LUG

Tiene orejetas roscadas fuera del cuerpo de la válvula. Dos conjuntos de tornillos conectan las bridas de tubería a cada lado de las inserciones de perno sin tuercas. Este diseño permite la desconexión de un lado sin afectar al otro para el servicio sin salida. El estilo de LUG que usó en el servicio de extremo sin salida generalmente tiene una calificación de presión más baja.

A diferencia de las válvulas de mariposa de estilo Lug, las válvulas de mariposa de estilo de oblea no se pueden usar como extremos de tubería o servicio de final de línea. La línea completa debe cerrarse si cada lado de la válvula requiere mantenimiento. Las válvulas de estilo de obleas se fabrican para ser compatibles con la actuación neumática o eléctrica.

4. Diferencias entre válvulas de mariposa y válvulas de globo.

Definición de válvulas de globo

Una válvula de globo, diferente de la válvula de bola, es un tipo de válvula que se usa para regular el flujo en una tubería, que consiste en un elemento de tapón o disco móvil y un asiento de anillo estacionario en un cuerpo generalmente esférico. Es una válvula de movimiento lineal que se usa para detener, comenzar y regular el flujo de fluido. El disco de la válvula de globo se puede quitar en su totalidad desde la ruta de flujo, o puede cerrar completamente la ruta de flujo. Durante la apertura y cierre de la válvula, el disco se mueve perpendicularmente al asiento.

Debido a la construcción diferente, los dos tipos de válvulas tienen varias diferencias:

Diferentes formas de apertura y cierre.

VÁLVULA DE GLOBO: Las piezas de apertura y cierre son discos en forma de enchufe, la superficie de sellado es plana o cónica, y el disco se mueve en una línea recta a lo largo de la línea central del fluido.

Válvula de mariposa: la parte de apertura y cierre es una placa de mariposa en forma de disco, que gira alrededor de su propio eje en el cuerpo de la válvula.

Por lo tanto, la válvula de globo solo puede abrirse completamente o completamente cerrada, y el flujo no se puede ajustar. La válvula de mariposa puede controlar el caudal para que sea más flexible.

Características diferentes

VÁLVULA DE GLOBO: La carrera de apertura o cierre del tallo de ella es relativamente corta, y la función de apagado es muy confiable. Dado que el cambio de la abertura del asiento de la válvula es proporcional al accidente cerebrovascular del disco, es muy adecuado para el ajuste de flujo.

Valor de la mariposa: cuenta con una estructura simple, tamaño pequeño, peso ligero, bajo consumo de materiales, tamaño de instalación pequeño, velocidad de conmutación rápida, rotación recíproca de 90 grados y par de torsión de conducción pequeña y otros. Se utilizan para cortar, conectar y ajustar los medios en la tubería. Tienen buenas características de control de fluidos y rendimiento de sellado.

Diferentes principios de trabajo

VÁLVULA DE GLOBO: El principio de cierre de la válvula de parada es hacer que la superficie de sellado del disco y el asiento se encuentren juntos por la presión de la varilla de la válvula para evitar el flujo de medio.

Válvula de mariposa: una válvula que abre, cierra o regula el flujo de medio al alternar aproximadamente 90 grados con la abertura y las piezas de cierre del tipo de disco. No solo tiene una estructura simple, pequeño volumen, peso ligero, menos consumo de material, tamaño de instalación pequeño, Momento de conducción pequeño, operación simple y rápida, pero también tiene buenas funciones de regulación de flujo y características de sellado.

Además de los productos introducidos en este artículo, la industria de maquinaria de Wenzhou Xusheng también puede suministrar una amplia gama de productos, como válvulas de entrada, válvulas anti-mezcladoras, válvulas de alivio de presión, válvulas de mariposa manual y neumática, válvulas de retención, válvulas de diafragma, válvulas de bola , accesorios de tubería, cubiertas de pozos, bombas, tuberías, tubos de agua y muchos más. Si necesita más información sobre nuestros productos, no dude en ponerse en contacto con nosotros.
