Parámetro principal
Tasa de flujo | 0 a 100000 litros por hora |
Modelo de filtro de bolsa | 1#Bolsa, 2#Bolsa, 3#Bolsa, 4#Bolsa |
Piezas de contacto de material | SS304/SS316L (1.4301/1.4404) | Provisto de informe de inspección de materiales |
Material de piezas sin contacto | SS304 (1.4301) |
Tipo y material de bolsa | Bolsa de succión | Hecho de telas no tejidas y
material absorbente de aceite, ambos filtros Tiene función de absorción de aceite |
Bolsa de filtro de carbón activado | Absorber eficazmente pigmentos y olores |
Material de sello | Silicona, EPDM, FKM, PTFE. Todos los materiales de los sellos cumplen con FDA21CFR117.2600 |
Tamaño de malla | 3Mesh a 400MESH, 37micron a 6730micron, 0.037 mm a 6.730 mm |
Conexión | Soldadura a tope, triple abrazadera, rosca macho, rosca macho hembra, unión, rosca para soldar, brida |
Presión máxima de funcionamiento | ≤10bar (145psi) |
Temperatura máxima de funcionamiento | 150 grados centígrados |
Precisión pulida de cestas | Ra≤0.6um |
Tratamiento de superficie externo | Ra≤0.8um |
Tratamiento de superficie interna | Ra≤0.6um |
Tipo de Acabado Pulido | Pulido mecánico, electrolítico, chorro de arena. |
Cigüeña | Un año |
Apoyo | OEM, ODM son bienvenidos |
Solicitud | Alimentos y Bebidas , Bebidas Alcohólicas , Industria Láctea , Aceites Comestibles , Tratamiento de Agua , Productos Químicos Finos , Productos Farmacéuticos |
Características
1.El filtro de bolsa tiene una gran capacidad de flujo, un volumen pequeño y una capacidad de retención de suciedad.
2. Es conveniente y rápido reemplazar la bolsa del filtro, y el filtro no está limpio, lo que ahorra trabajo y tiempo.
3.La tasa de fuga lateral de la bolsa de filtro es pequeña, lo que mejora en gran medida la calidad de la filtración.
4.El filtro de bolsa puede soportar una mayor presión de trabajo, baja pérdida de presión, bajo costo operativo y un evidente efecto de ahorro de energía.
5. La precisión de la filtración de la bolsa de filtro se ha mejorado continuamente y ha alcanzado 0,5 um.
6.El filtro de bolsa tiene una amplia gama de aplicaciones, uso flexible y varios métodos de instalación.
Especificación técnica
1. Material: SS304, SS316L
2. Presión de diseño del recipiente: 6~10Bar (87PSI~150PSI)
3. Temperatura de funcionamiento: -4ºF~302ºF (-20°C~150°C)
4. Precisión de filtrado: 0,1-20um
5. Tipo de bolsa de filtro: 1#Bag, 2#Bag, 3#Bag, 4#Bag

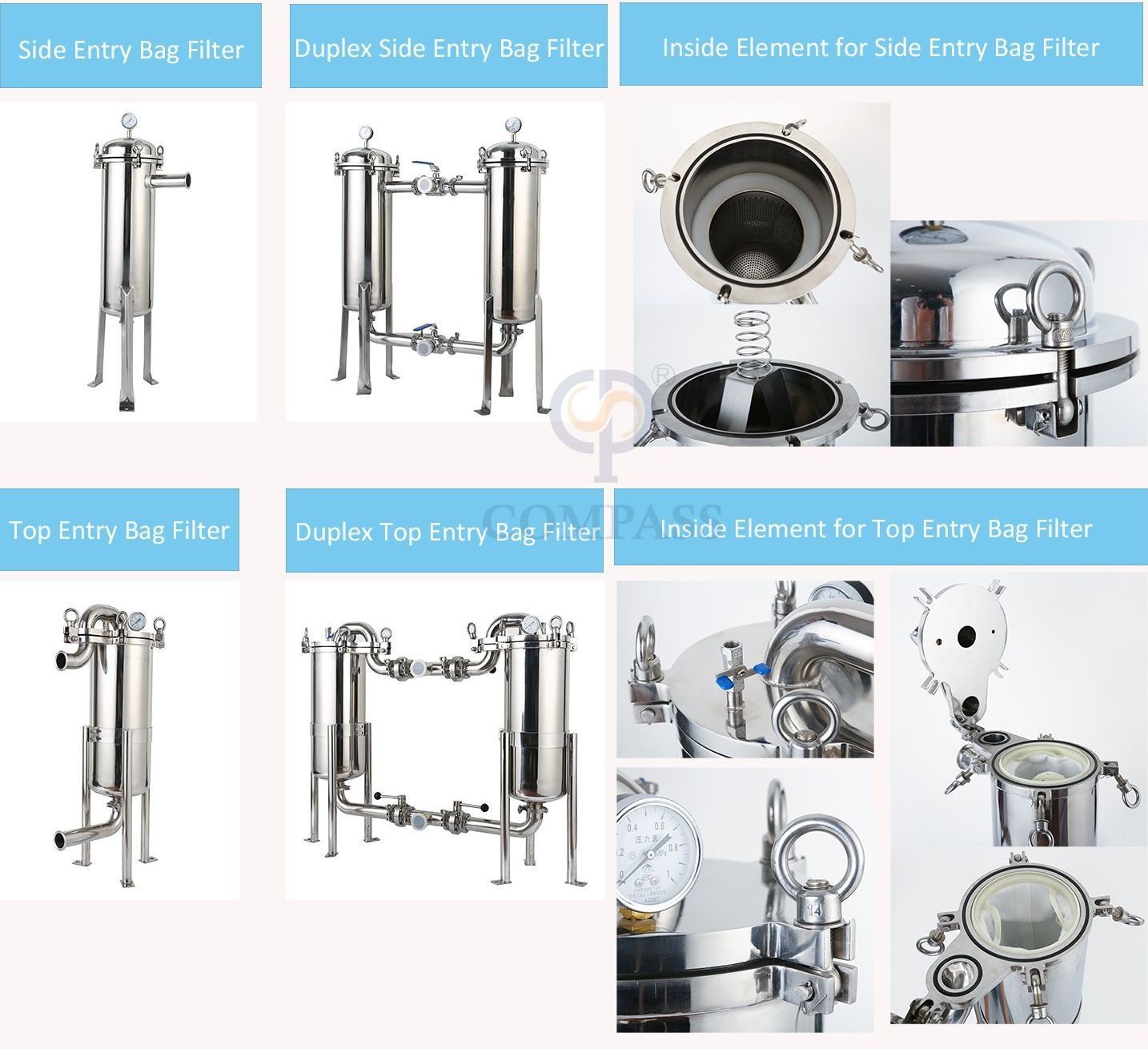

6. Tipo de flujo: entrada lateral, entrada superior, filtro de bolsa S-Multi, B-Multi
7. Conexión: triple abrazadera, bridada, roscada, unión, soldada
8. Dimensión de entrada/salida: 1', 1.5', 2', 2.5', 3', 3.5', 4'
9. Material de la junta: EPDM, Viton, silicona, Buna
9. Acabado de la superficie: pulido tipo espejo, pulido eléctrico, Lavado ácido, pulido mate, pulido mecánico
10. Uso: ampliamente utilizado en alimentos y bebidas, industria del vino, medicina, industria química, industria electrónica, etc.
Bolsa de succión: hecha de telas no tejidas y material absorbente de aceite, ambos filtros tienen función de absorción de aceite
y absorben eficazmente pigmentos y olores.
Filtro de bolsa - canasta de filtro de metal compuesto, una nueva generación de tubería de filtro de canasta lanzada en el campo de los elementos filtrantes, la capa protectora de la superficie del filtro, la capa de filtro, la capa de desviación y la combinación de optimización de la capa de mejora a través de tecnología compuesta de vacío de alta temperatura de última generación combinada en una, ventajas sobresalientes del 'efecto de filtro duradero y lavable'. La estructura tradicional de la canasta del filtro es una simple superposición de la capa de filtro y la capa de mejora con soldadura por puntos, lo que se daña fácilmente, intolerancia al retrolavado y deterioro de la precisión. Nuestros clientes en la selección de la limpieza de la cesta del filtro de metal es más fácil, el efecto de filtrado es más estable y tiene una vida útil más larga. Con esta tecnología de filtrado, los clientes reducen los costos de operación, mantenimiento y reemplazo de la canasta del filtro, lo más importante es tener un proceso de filtración estable y mejorar la calidad del producto final.

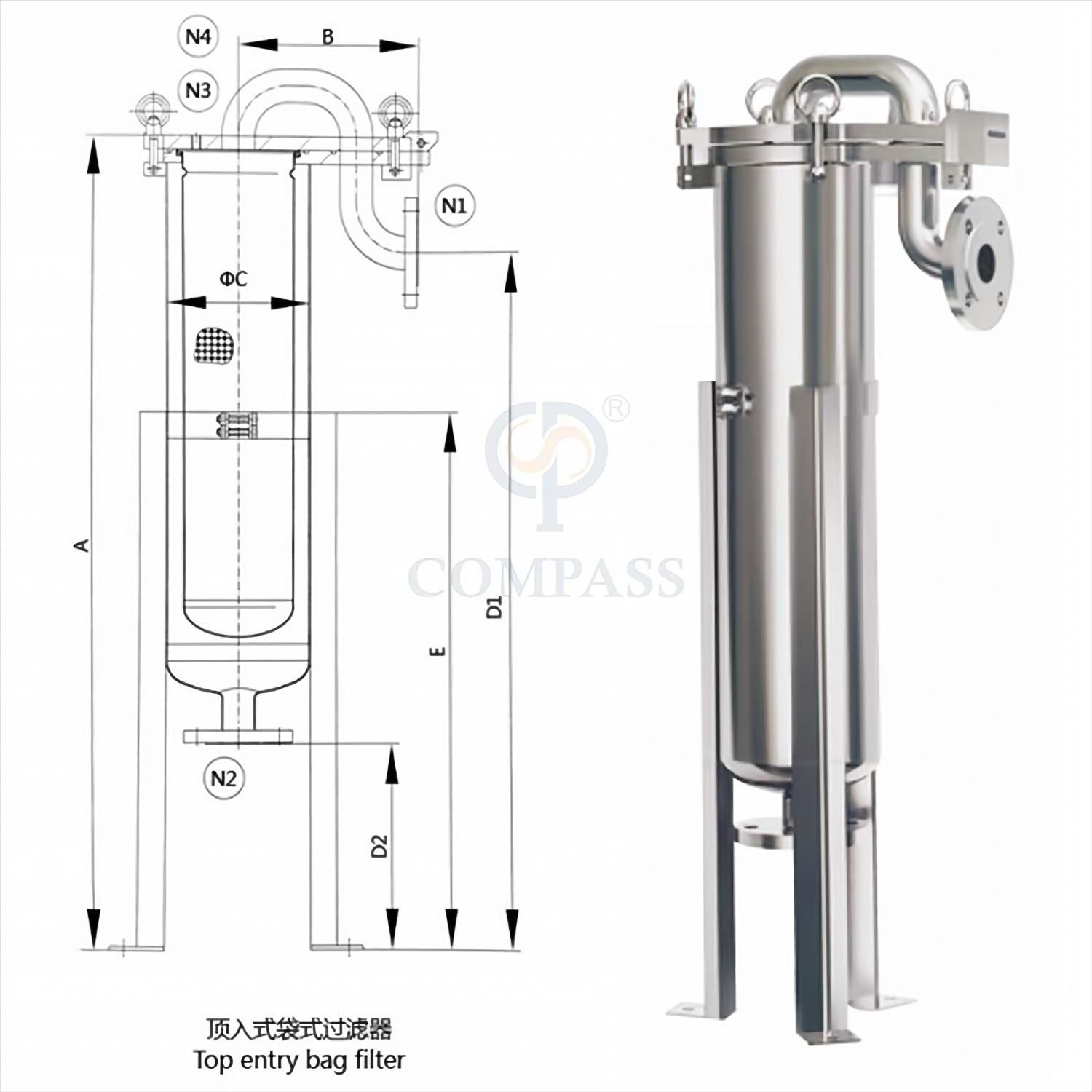

Parámetros de dimensión
S/N. | Descripción | Cubierta (milímetro) |
1# Bolsa | 2# Bolsa |
A | Altura total | 790 | 1110 |
B | Distancia de la entrada al centro | 275 |
C | Diámetro de la carcasa | Φ204 | Φ204 |
D1 | Altura desde la entrada al suelo | 620 | 940 |
D2 | Altura desde la entrada al suelo | 200 |
N1/N2 | Entrada-Salida | 1,5'o 2' |
E | Pies ajustables | 550 | 700 |
Fluir | Máx. Caudal m3/h | 20 | 40 |
Tabla de selección
Cantidad de filtro de bolsa | Modelo de filtro de bolsa | Tamaño del filtro de bolsa | Material de la carcasa | Conexión de entrada | junta tórica |
1P | 1S=1# Bolsa | 180×430MM | SS304/SS316L | Brida, Tri-abrazadera, rosca | EPDM, PTFE, Vtion, silicona |
1P=1PC | 2S=2# Bolsa | 180×810MM | SS304/SS316L | Brida, Tri-abrazadera, rosca | EPDM, PTFE, Vtion, silicona |
| 3S=3# Bolsa | 105×230MM | SS304/SS316L | Brida, Tri-abrazadera, rosca | EPDM, PTFE, Vtion, silicona |
| 4S=4# Bolsa | 105×380MM | SS304/SS316L | Brida, Tri-abrazadera, rosca | EPDM, PTFE, Vtion, silicona |
¿Cómo pedir un filtro de bolsa de entrada superior?
1. ¿Qué material necesita, como SS304 o SS316L?
2. ¿Cuánto caudal, por ejemplo, 10000 litros por hora?
3. ¿Cuál es el producto y la viscosidad de los productos utilizados para el filtro de mangas?
4. ¿Qué conexión necesita, como soldadura a tope, triple abrazadera, rosca macho?
5. ¿Qué son las micras por bolsa?
