Fabricación de válvulas sanitarias OEM: lo que necesita saber

Los ingenieros de procesos y gerentes de adquisiciones se enfrentan a un mercado saturado de proveedores de control de fluidos. El desafío es distinguir a los verdaderos socios fabricantes de equipos originales que mantienen una producción rigurosa y verificable de los revendedores que disfrazan los componentes de grado industrial como higiénicos. Lo que está en juego en el procesamiento higiénico es grave. Una sola grieta microscópica o una falla del material puede provocar contaminación de lotes, retiros de productos y auditorías regulatorias fallidas en las líneas de alimentos, productos farmacéuticos y productos químicos de consumo.

Seleccionar la válvula sanitaria adecuada requiere una evaluación sistemática de la ciencia de los materiales, el diseño mecánico, el cumplimiento normativo y la infraestructura de control de calidad interna del fabricante. Comprender las diferencias estructurales entre los componentes estándar y de alta pureza garantiza la integridad del proceso desde el tanque de mezcla hasta la línea de envasado final. Examinaremos cómo evaluar los estándares de fabricación, identificar la arquitectura de válvula correcta para medios específicos y seleccionar un socio de producción confiable.

• La pureza del material y de la superficie no son negociables: las verdaderas válvulas sanitarias requieren acero inoxidable 316L para las piezas húmedas y máximas de rugosidad superficial (Ra) específicas para evitar la acumulación de bacterias.

• El diseño dicta la capacidad de limpieza: la arquitectura de los componentes debe eliminar las "piernas muertas" y admitir protocolos perfectos de limpieza in situ (CIP) y esterilización in situ (SIP).

• Selección de válvulas de accionamiento de aplicaciones: Las válvulas de bola, de mariposa y de diafragma satisfacen distintas necesidades de proceso, lo que requiere un análisis de equilibrio entre caudales, caídas de presión y precisión de regulación.

• La trazabilidad del OEM mitiga el riesgo: un OEM creíble proporciona trazabilidad continua de materiales (MTR), estricta separación de fabricación en blanco y negro y cumplimiento verificable de los estándares 3-A, FDA o EHEDG.

Válvulas sanitarias versus industriales: diferencias clave explicadas

El objetivo principal de una válvula industrial es la contención de presión y flujo. Puede instalar una válvula de compuerta estándar en una línea de agua de refrigeración y realizará su trabajo de manera efectiva. Los diseños industriales toleran grietas internas, conexiones roscadas y superficies fundidas rugosas porque el medio que se transfiere no requiere pureza biológica. El procesamiento higiénico exige contención combinada con una limpieza biológica y de partículas absoluta. Un componente industrial estándar no cumple con los requisitos higiénicos inmediatamente debido a zonas muertas internas donde el producto se estanca y las bacterias se multiplican.

Si bien históricamente se asociaron con los productos lácteos y la elaboración de cerveza, los estándares de control de fluidos de alta pureza ahora dictan las operaciones en múltiples sectores. La fabricación biofarmacéutica se basa en estos componentes para evitar la contaminación cruzada entre distintos lotes de medicamentos. Las instalaciones de cosméticos y productos químicos de consumo, que producen artículos como lociones y detergentes líquidos para ropa, requieren estándares de higiene idénticos. Si un lote de detergente está contaminado con productos químicos residuales de una ejecución anterior, la eficacia del producto se destruye y la reacción química puede dañar el equipo de procesamiento posterior.

El acabado de la superficie separa el acero inoxidable estándar de los materiales de grado higiénico. Cuando la rugosidad de la superficie excede los límites aceptables, se forman picos y valles microscópicos en el metal. En estos valles se alojan bacterias como Listeria o Salmonella. Durante un ciclo de limpieza, la velocidad del fluido pasa por encima de los picos, dejando intactas las bacterias de los valles. La ruta interna del fluido se debe pulir mecánicamente o electropulir hasta obtener una rugosidad superficial específica, normalmente un Ra (rugosidad promedio) de 0,8 µm (32 µin) o mejor. El electropulido elimina la capa exterior de metal, eliminando el hierro libre y dejando una capa pasiva rica en cromo que resiste la corrosión.

La composición del material requiere un estricto cumplimiento de los aceros inoxidables austeníticos. Los fabricantes utilizan acero inoxidable 304 para componentes externos no mojados, como actuadores y manijas. Las piezas húmedas (cualquier superficie que toque el producto) deben estar forjadas o mecanizadas en acero inoxidable 316L. La "L" denota un bajo contenido de carbono, lo que evita la precipitación de carburo durante la soldadura, manteniendo así una resistencia superior a la corrosión contra productos químicos de limpieza ácidos y alcalinos fuertes. Esta integridad del material debe estar respaldada por informes de pruebas de materiales (MTR) que documenten la composición química exacta del calor del acero.

La tecnología de sellado también cambia drásticamente. Los sellos industriales estándar se degradan con vapor a alta temperatura o lavados cáusticos agresivos. Los sistemas higiénicos utilizan elastómeros USP Clase VI que cumplen con la FDA. Materiales como EPDM, PTFE y silicona curada con platino están diseñados para resistir ciclos repetidos de esterilización a alta temperatura. El EPDM funciona excepcionalmente bien en ambientes cáusticos y de vapor, pero falla cuando se expone a productos ricos en lípidos como mantequilla o cosméticos a base de aceite. Para lípidos, las instalaciones deben especificar FKM o PTFE. Debido a que el PTFE carece de memoria mecánica y sufre un flujo frío bajo compresión constante, el diseño del asiento de la válvula debe encapsular físicamente el PTFE para evitar que se extruya hacia la ruta del flujo.

Pasos de inspección de campo para entregas de válvulas nuevas

1. Verifique el MTR proporcionado con el sello térmico físico grabado en el cuerpo de la válvula.

2. Pase un perfilómetro portátil a través del orificio interno para verificar que las especificaciones de Ra coincidan con la orden de compra.

3. Inspeccione las férulas de triple abrazadera en busca de rebabas de mecanizado, daños por manipulación o imprecisiones dimensionales.

4. Verifique que la etiqueta de identificación del elastómero coincida con el material USP Clase VI especificado y requerido para su medio de proceso.

Tipos de válvulas sanitarias y sus usos en procesos

Hacer coincidir el diseño mecánico con las características del fluido evita el desgaste prematuro y las ineficiencias del proceso. Cada tipo de válvula presenta coeficientes de flujo, limitaciones de presión y requisitos de mantenimiento específicos. La instalación de una arquitectura incorrecta provoca picos de presión, producto cortado o ciclos de limpieza incompletos.

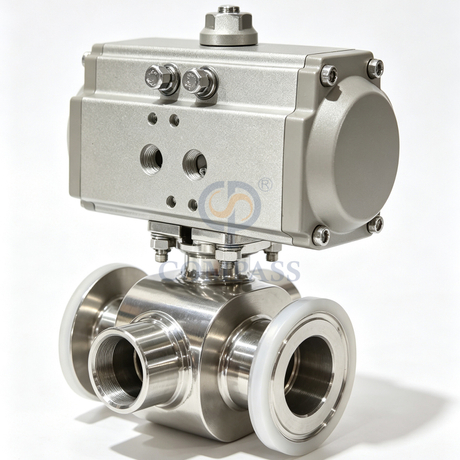

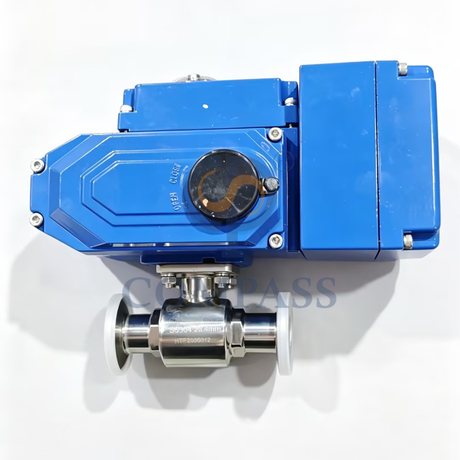

Válvulas de bola sanitarias

Las válvulas de bola proporcionan un flujo sin obstáculos y de paso total. Cuando está en la posición abierta, el puerto interno se alinea perfectamente con la tubería, lo que minimiza la caída de presión del fluido y evita daños por corte a los medios sensibles. Son muy eficaces para fluidos viscosos, control de encendido/apagado de alto flujo y sistemas que requieren limpieza mecánica para la recuperación del producto.

La principal limitación reside en el espacio de la cavidad entre la bola y el cuerpo de la válvula. En una válvula de bola estándar, el fluido queda atrapado en este vacío cuando la válvula realiza un ciclo. Para mantener condiciones higiénicas, una válvula sanitaria de este tipo debe presentar un diseño de asiento lleno de cavidades. El material de asiento de PTFE está mecanizado para llenar el vacío por completo, evitando que el producto quede atrapado y permitiendo que los fluidos de limpieza laven el área de manera efectiva sin necesidad de desmontaje manual.

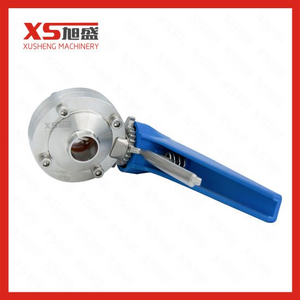

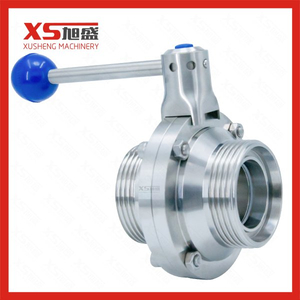

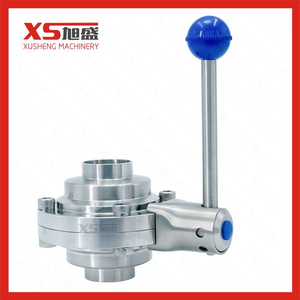

Válvulas de mariposa sanitarias

Las válvulas de mariposa ofrecen un tamaño compacto y liviano y una operación rápida de un cuarto de vuelta. Un disco giratorio se encuentra en el centro de la trayectoria del flujo, sellando contra un anillo de elastómero continuo. Se destacan en el enrutamiento de grandes volúmenes, sistemas de baja presión y aplicaciones que requieren ciclos CIP automatizados frecuentes. Los encontrará muy utilizados en salidas de silos, líneas de transferencia y colectores de enrutamiento CIP.

Debido a que el disco permanece en el recorrido del fluido incluso cuando está completamente abierto, las válvulas de mariposa obstruyen ligeramente el flujo. Si bombea un producto con partículas grandes, el disco impactará los sólidos, lo que podría causar daños al producto o crear picos de presión en la línea. También son menos efectivos para una regulación precisa del flujo en comparación con otros diseños y funcionan mejor en posiciones estrictamente abiertas o cerradas.

Válvulas de diafragma sanitarias

Las válvulas de diafragma proporcionan un aislamiento absoluto de las piezas mecánicas móviles de la zona del producto. El líquido ingresa al cuerpo, fluye sobre una silla elevada conocida como vertedero y sale. Un diafragma de elastómero flexible o PTFE presiona hacia abajo sobre el vertedero para detener el flujo. No hay vástagos ni bolas en el recorrido del fluido. Este diseño es el estándar para aplicaciones farmacéuticas y de bioprocesamiento de alta pureza, particularmente circuitos de agua para inyección (WFI), debido a su arquitectura sin puntos muertos y su excepcional capacidad de drenaje.

Estas válvulas permiten una regulación precisa del flujo. Sin embargo, el diafragma sufre una flexión continua, lo que resulta en una mayor frecuencia de mantenimiento para el reemplazo del diafragma. Además, el diseño del vertedero restringe la ruta del flujo, lo que resulta en coeficientes de flujo (Cv) más bajos en comparación con las variantes de bola o mariposa.

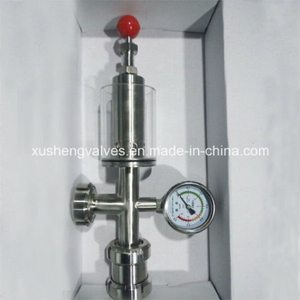

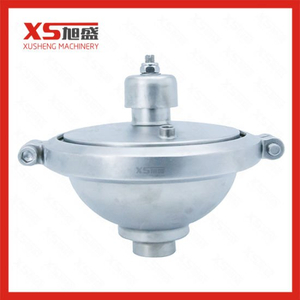

Válvulas sanitarias de retención y alivio

Las válvulas de retención imponen un flujo unidireccional, evitando el reflujo que podría contaminar las zonas estériles aguas arriba. Las válvulas de alivio brindan protección contra sobrepresión y se abren automáticamente cuando la presión del sistema excede un umbral establecido para proteger las bombas y tuberías de desplazamiento positivo. Evaluar estos componentes requiere examinar el mecanismo interno. Los diseños con resorte deben utilizar resortes de espiral abierta altamente pulidos que no atrapen partículas.

Se requieren válvulas de retención excéntricas para líneas horizontales. Si utiliza una válvula de retención concéntrica en una línea horizontal, se formará un charco de líquido en la parte inferior del cuerpo de la válvula porque la salida está centrada. Un diseño excéntrico desplaza la salida hacia la parte inferior del cuerpo de la válvula, lo que permite que se drene completamente por gravedad.

Comparación operativa de tipos de válvulas higiénicas

Factores esenciales para elegir válvulas sanitarias

La adquisición de componentes de control de fluidos requiere hacer coincidir las especificaciones con las realidades operativas. Pasar por alto un solo parámetro, como la compatibilidad del elastómero con un producto químico CIP específico, provoca fallas del sistema, fugas y eventos de contaminación.

Lista de verificación práctica para la adquisición de válvulas higiénicas

El cumplimiento normativo dicta la ingeniería básica de estos componentes. En los Estados Unidos, los estándares sanitarios 3-A rigen los equipos de procesamiento de alimentos y lácteos, y exigen radios específicos en las esquinas internas y una capacidad de limpieza verificable. Los elastómeros deben cumplir con el Título 21 de la FDA CFR. En Europa, el EHEDG (Grupo Europeo de Diseño e Ingeniería Higiénica) proporciona directrices estrictas para el diseño higiénico. Las aplicaciones farmacéuticas requieren el cumplimiento de los estándares USP Clase VI, que exigen pruebas rigurosas de reactividad biológica para elastómeros y plásticos.

La compatibilidad con limpieza in situ (CIP) y esterilización in situ (SIP) significa que la válvula debe facilitar la limpieza automatizada sin desmontaje manual. La geometría interna debe permitir que los fluidos de limpieza alcancen una velocidad mínima de 1,5 metros por segundo. Esta velocidad crea un flujo turbulento, que frota físicamente las superficies internas. Si el diseño de la válvula crea sombras (áreas donde cae la velocidad del fluido), el flujo turbulento se pierde y las bacterias sobreviven al ciclo de lavado. Durante SIP, la válvula debe soportar la exposición continua a vapor limpio, que a menudo supera los 121 °C, sin que los sellos se degraden ni se deforme el metal.

La alineación de los parámetros del proceso implica la evaluación de temperaturas extremas, índices de presión y características de los medios. Una válvula que manipula productos lácteos fríos se enfrenta a tensiones térmicas diferentes que una que gestiona jarabes calientes. Los fluidos de alta viscosidad requieren diseños de paso total, mientras que los medios corrosivos pueden requerir materiales de mayor aleación como Hastelloy o AL-6XN si el acero inoxidable 316L resulta insuficiente para la concentración química.

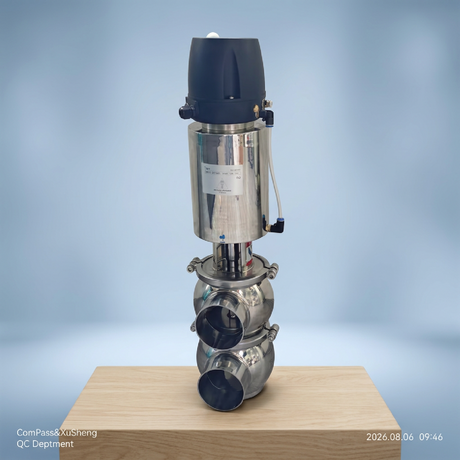

La preparación para el accionamiento y la automatización es obligatoria en las instalaciones de procesamiento modernas. El funcionamiento manual se sustituye cada vez más por actuadores neumáticos o eléctricos. El cuerpo de la válvula debe contar con almohadillas de montaje estandarizadas, como ISO 5211, para aceptar estos actuadores sin fabricación personalizada. Además, la integración de posicionadores y sensores de retroalimentación permite que el PLC central monitoree la posición exacta de la válvula. Los interruptores de proximidad o los cabezales de control confirman si la válvula está completamente abierta o completamente cerrada, lo que garantiza que los entornos de control de procesos automatizados funcionen de manera segura y evite la mezcla accidental del producto y los químicos CIP.

Pasos de integración y dimensionamiento del actuador

1. Calcule la presión máxima de la línea y la viscosidad del medio para determinar el par de arranque requerido.

2. Agregue un margen de seguridad del 20 % al 30 % al cálculo del torque para tener en cuenta la hinchazón del elastómero o los medios pegajosos.

3. Seleccione un actuador neumático (retorno por resorte o de doble acción) que cumpla con los requisitos de torque calculados a la presión de suministro de aire disponible en sus instalaciones.

4. Monte el cabezal de control y calibre los sensores de proximidad abiertos/cerrados para comunicarse con el PLC de la instalación.

Cómo evaluar la calidad y los fabricantes de válvulas sanitarias

La infraestructura de fabricación de un proveedor afecta directamente la confiabilidad del componente terminado. Los verdaderos fabricantes de equipos originales controlan los procesos metalúrgicos y de mecanizado internamente, en lugar de simplemente ensamblar piezas subcontratadas de fundiciones desconocidas.

El abastecimiento de materias primas y la estricta separación entre blanco y negro son fundamentales. "Negro" se refiere al acero al carbono, mientras que "blanco" se refiere al acero inoxidable. Si un OEM mecaniza acero al carbono y acero inoxidable en la misma instalación sin separación física, la contaminación cruzada es inevitable. El polvo de acero al carbono procedente del esmerilado o del mecanizado se transfiere a través del aire y se deposita en la superficie del acero inoxidable. Cuando se exponen a la humedad en una planta de procesamiento, estas partículas de carbón incrustadas se oxidan, creando corrosión galvánica localizada y formación de colorete en el componente higiénico. Verificar que un fabricante mantenga zonas de producción exclusivas de acero inoxidable es un paso de auditoría obligatorio.

La precisión del mecanizado depende de capacidades avanzadas de CNC (control numérico por computadora). Los componentes higiénicos requieren tolerancias excepcionalmente estrictas. Por ejemplo, una férula de triple abrazadera depende de un ángulo específico de 20 grados para acoplarse con la férula adyacente y comprimir la junta perfectamente. Si la máquina CNC está descalibrada y corta ese ángulo a 19 grados, la junta se extruirá hacia la ruta del flujo. Esa junta extruida crea una presa, que crea una pierna muerta que alberga bacterias. Durante este proceso de mecanizado, es obligatorio un reestampado continuo. Cuando se mecaniza una pieza forjada de acero inoxidable en bruto, el número de calor original de la fundición se debe volver a estampar físicamente en el cuerpo de la válvula terminado. Esta cadena de custodia ininterrumpida garantiza una trazabilidad total desde la materia prima fundida hasta el componente instalado.

Los protocolos de prueba y verificación separan a los fabricantes premium de los proveedores de bajo nivel. Antes de salir de las instalaciones, cada válvula se somete a una prueba de presión hidrostática para verificar la integridad estructural del cuerpo fundido o forjado. La prueba de fugas del asiento neumático garantiza que los sellos de elastómero proporcionen un cierre hermético bajo presión. Finalmente, los equipos de control de calidad utilizan perfilómetros (instrumentos altamente sensibles que miden la rugosidad de la superficie) para verificar que el pulido interno cumpla con los requisitos de Ra especificados, documentando los resultados para el usuario final.

Preguntas de auditoría OEM para equipos de adquisiciones

• ¿Tiene una instalación dedicada o una zona físicamente separada para el mecanizado de acero inoxidable para evitar la contaminación por polvo de carbón?

• ¿Cómo se realiza un seguimiento y se transfieren los números de calor durante el proceso de mecanizado para mantener la validez del MTR?

• ¿Qué porcentaje de sus válvulas ensambladas se someten a pruebas de fugas en el asiento neumático antes del envío?

• ¿Puede proporcionar ejemplos de MTR e informes de perfilómetro para lotes de producción recientes?

Gestión de riesgos y problemas de la cadena de suministro con válvulas sanitarias

La selección de componentes de control de fluidos de calidad inferior introduce graves vulnerabilidades operativas. Los impactos ocultos del incumplimiento se extienden mucho más allá de la fase de adquisición inicial y afectan las operaciones diarias, los cronogramas de mantenimiento y la producción general de las instalaciones.

Las auditorías regulatorias fallidas a menudo se deben a materiales no documentados o a una geometría interna deficiente que alberga bacterias. Si un inspector descubre una válvula que carece de MTR adecuados o presenta corrosión interna, se puede cerrar toda la línea de procesamiento. El deterioro de los lotes ocurre cuando se desarrollan biopelículas microscópicas en las patas muertas, contaminando miles de galones de producto. En el peor de los casos, esto conduce a retiradas de emergencia de productos, lo que provoca un daño masivo a la reputación y responsabilidad legal de la marca procesadora.

La frecuencia del mantenimiento y la degradación del sello afectan en gran medida el tiempo de actividad de las instalaciones. Los elastómeros tienen una vida útil finita. Los administradores de las instalaciones deben evaluar la facilidad de reemplazo de los sellos. Los diseños que requieren herramientas especializadas o un desmontaje extenso de tuberías aumentan el tiempo de inactividad por mantenimiento. Además, depender de un OEM que no garantiza la disponibilidad a largo plazo de kits de repuestos específicos obliga a las instalaciones a reemplazar conjuntos de válvulas completos en lugar de simplemente cambiar sellos degradados.

La fragmentación de la cadena de suministro introduce importantes riesgos en los plazos de entrega. Los proveedores que dependen de fundiciones de terceros, empresas de pulido externas y ensamblaje subcontratado enfrentan retrasos agravantes. Si la empresa de pulido se retrasa, todo el calendario de entregas colapsa. Los fabricantes integrados verticalmente que controlan la fundición, el mecanizado, el pulido y el ensamblaje bajo un mismo techo ofrecen plazos de entrega confiables y un control de calidad más estricto, lo que mitiga el riesgo de retrasos en los proyectos durante las actualizaciones de las instalaciones o los reemplazos de emergencia.

Modos de falla comunes y estrategias de mitigación

Conclusión

Tome medidas inmediatas para proteger sus líneas de procesamiento y garantizar el cumplimiento en todos sus sistemas de enrutamiento de fluidos:

• Audite sus diagramas de instrumentación y tuberías (P&ID) actuales para identificar tramos muertos existentes o arquitecturas de válvulas mal aplicadas.

• Solicite ejemplos de informes de pruebas de materiales (MTR) e informes de perfilómetros de acabado superficial de sus proveedores preseleccionados para verificar sus prácticas de documentación.

• Estandarice su selección de elastómeros en toda la instalación en función de sus concentraciones químicas CIP específicas y temperaturas SIP máximas.

• Programe una auditoría virtual o física de las instalaciones del fabricante para confirmar la separación de materiales en blanco y negro y las capacidades internas de mecanizado CNC.

Para agilizar este proceso y garantizar estándares higiénicos estrictos, es clave asociarse con un líder de la industria. Impulsada por décadas de experiencia en fabricación especializada, Wenzhou Xusheng & Compass Machinery Industry and Trading Co., Ltd combina un mecanizado de precisión CNC avanzado, una estricta separación de materiales en blanco y negro y un control de calidad integral para ofrecer válvulas sanitarias de alta pureza diseñadas para una máxima confiabilidad y cumplimiento global.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre una válvula sanitaria y una válvula industrial?

R: La principal diferencia es la facilidad de limpieza y la pureza del material. Las válvulas industriales se centran en la contención de la presión y toleran grietas internas, roscas y superficies rugosas. Las válvulas sanitarias cuentan con superficies internas pulidas (Ra < 0,8 µm), arquitectura sin grietas y acero inoxidable 316L para evitar el crecimiento bacteriano y permitir una limpieza automatizada.

P: ¿Qué industrias requieren válvulas sanitarias además de la alimentaria y la farmacéutica?

R: Más allá de los alimentos, los lácteos y los productos farmacéuticos, estos componentes son fundamentales en la fabricación de bioprocesamiento, cosméticos y productos químicos de consumo. Productos como lociones, jabones líquidos y detergentes para ropa requieren un procesamiento higiénico para evitar la contaminación cruzada que podría arruinar la eficacia del producto o provocar reacciones químicas peligrosas.

P: ¿Por qué el acero inoxidable 316L es el estándar para el cuerpo de una válvula sanitaria?

R: El acero inoxidable 316L contiene molibdeno, lo que proporciona una resistencia superior a la corrosión causada por cloruros agresivos y productos químicos de limpieza ácidos. La "L" indica un bajo contenido de carbono, lo que evita la precipitación de carburo durante la soldadura, asegurando que el metal permanezca resistente a la corrosión en las costuras de soldadura.

P: ¿Qué significa el cumplimiento de la norma sanitaria 3-A para las válvulas?

R: El cumplimiento de 3-A indica que el diseño de la válvula cumple con estrictos estándares de higiene desarrollados para las industrias láctea y alimentaria de EE. UU. Garantiza que el componente tenga radios internos adecuados, que no haya tramos muertos, una geometría drenable y que utilice materiales aprobados, lo que permite una limpieza e inspección efectivas.

P: ¿Cómo se limpia una válvula sanitaria sin desmontarla?

R: Se limpian mediante sistemas de limpieza in situ (CIP). Las bombas automatizadas hacen circular soluciones químicas alcalinas y ácidas a alta velocidad, seguidas de enjuagues con agua purificada, directamente a través de la tubería. La geometría interna sin grietas de la válvula permite que estos fluidos froten todas las superficies mojadas de manera efectiva sin necesidad de desarmarlas manualmente.

P: ¿Qué es un "pierna muerta" en el diseño de válvulas higiénicas?

R: Un tramo muerto es una sección de tubería o una cavidad dentro de una válvula donde el fluido se estanca porque se encuentra fuera de la ruta de flujo principal. En el procesamiento higiénico, se deben eliminar los tramos muertos porque los productos químicos CIP no pueden alcanzar el líquido estancado, lo que provoca crecimiento bacteriano y contaminación del lote.
