Bomba sanitaria higiénica de un solo tornillo de una etapa de acero inoxidable 6bar con motorreductor

Las bombas de un solo tornillo Xusheng y Compass se utilizan ampliamente en todos los campos para alimentar tipos de medios, funcionando a una presión constante continuamente, sin pulso ni daños al alimentar el medio, y cambiar el objetivo de medición ajustando la velocidad de rotación.
Industria alimentaria: ketchup, puré de patata, mantequilla de cacahuete, yogur, nata fresca, helado, cubitos de queso, suero, cerveza, mosto, levadura, jugos de frutas, pasta de verduras, mermelada, jalea, etc.
Industria del petróleo: transporte de petróleo crudo, mezcla de petróleo crudo y agua, mezcla de gas y agua de yacimientos de carbón, etc.
La bomba de tornillo simple Xusheng y Compass incluye bomba de tornillo con motor de velocidad fija, bomba de tornillo con variador continuo y entrada rectangular con impulsor de tornillo de alimentación, etc.
  • CP-SP003

  • COMPASS

  • CP-SP003-0209A02001GR

Estado de Disponibilidad:
Cantidad:

Nombre del producto: bomba higiénica sanitaria de un solo tornillo de una etapa del acero inoxidable 6bar con el motor del engranaje

La bomba sanitaria de tornillo es una bomba de transporte de un solo tornillo.Sus principales partes de trabajo son el tornillo del tornillo excéntrico (llamado rotor) y el buje del tornillo (llamado estator) con la superficie interior de la superficie helicoidal doble.Su principio de funcionamiento es que cuando el motor impulsa el eje de la bomba para que gire, el tornillo gira alrededor de su propio eje por un lado, y por otro lado rueda a lo largo de la superficie interna del buje, formando así la cámara sellada de la bomba. .Cada vez que el tornillo gira una vez, el líquido en la cavidad de sellado avanza un paso, y con la rotación continua del tornillo, el líquido es presionado de una cavidad de sellado a la otra cavidad de sellado en forma de espiral, y finalmente sale de la misma. el cuerpo de la bomba.La bomba sanitaria de un solo tornillo se utiliza ampliamente en todos los campos para alimentar tipos de medios, funcionando a una presión constante continuamente, sin pulso ni daño al alimentar el medio, y cambiar el objetivo de medición ajustando la velocidad de rotación.


Medio de alimentación

Este producto es aplicable para el medio de alimentación que tiene las siguientes propiedades

Alto contenido de sólidos (el diámetro de la partícula más grande es de 50 mm) o sin contenido de sólidos

Medio con todas las viscosidades (1mPas ~ 300000mPas)

Medio que  es fácil de generar e hinchar

Medio sensible al cizallamiento

Medio con erosión

Medio con/sin autolubricación

Medio erosivo (PH=1~14)

medio adhesivo

Medio de peligro de toxicidad


Diagrama de estructura de la bomba sanitaria de un solo tornillo




No.1 No.2 Numero 3 No. 4 Numero 5 No.6 No.7 No.8 No.9 No.10
Salida Tirante Estator Eje del husillo Junta universal Entrada Eje de conexión Asiento de llenado Cubierta de llenado Asiento de rodamiento


No.11 No.12 No.13 No.14 No.15 No.16
Llevando Eje de transmisión Tapa de cojinete Acoplamiento Base Motor


Parámetro principal de las bombas sanitarias de un solo tornillo

Modelo Caudal (t/h)

Energia electrica

(kilovatios)

Velocidad de rotación

(rpm)

entrada/salida

(mm)

Finaliza la conexión

Presión de descarga

(Mpa)

CP10-1 0.5 0.37 1400 20 Abrazadera/unión/brida 0.4
CP15-1 1 0.55 960 25 Abrazadera/unión/brida 0.4
CP20-1 1.5 0.75 960 32 Abrazadera/unión/brida 0.4
CP25-1 2 1.1 960 32 Abrazadera/unión/brida 0.6
CP30-1 3 1.5 960 40 Abrazadera/unión/brida 0.6
CP35-1 5 2.2 960 50 Abrazadera/unión/brida 0.6
CP40-1 7 3 960 50 Abrazadera/unión/brida 0.6
5.5 2.2 720 50 Abrazadera/unión/brida 0.6
CP45-1 9 4 960 50 Abrazadera/unión/brida 0.6
7 3 720 50 Abrazadera/unión/brida 0.6
CP50-1 13 5.5 960 65 Abrazadera/unión/brida 0.6
10 4 720 65 Abrazadera/unión/brida 0.6
CP55-1 18 7.5 960 76 Abrazadera/unión/brida 0.6
13 5.5 720 76 Abrazadera/unión/brida 0.6
CP60-1 22 11 960 89 Abrazadera/unión/brida 0.6
17 7.5 720 89 Abrazadera/unión/brida 0.6
CP65-1 30 11 720 80 Abrazadera/unión/brida 0.6
CP85-1 60 15 720 100 Abrazadera/unión/brida 0.6


Solicitud

Industria de alimentos: salsa de tomate, puré de patatas, mantequilla de maní, yogur, nata fresca, helado, cubitos de queso, suero de leche, cerveza, mosto, levadura, jugos de frutas, pasta de verduras, mermelada, jalea, etc.

Industria petrolera: transporte de petróleo crudo, mezcla de petróleo crudo y agua, mezcla de gas y agua de yacimientos de carbón, etc.

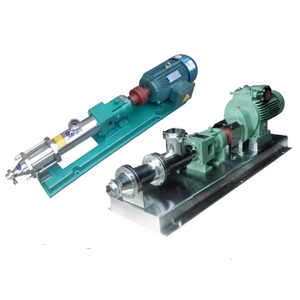

Muestra de fotos de bombas de tornillo


.jpg


Ventajas


1

Amplio rango de presión y caudal.

La presión es de aproximadamente 3,4-340 kgf/cm2 y el caudal puede alcanzar los 18600 cm3/min.

2 El tipo y el rango de viscosidad del líquido transportado son amplios.
3 Debido a que la fuerza de inercia de las piezas giratorias de la bomba es baja, puede utilizar una alta velocidad
4 Buen rendimiento de succión y capacidad de autocebado
5 Flujo uniforme y continuo, baja vibración y bajo ruido.
6 En comparación con otras bombas rotativas, es menos sensible a la entrada de gas y suciedad.
7 Sólida estructura e instalación El mantenimiento es fácil
