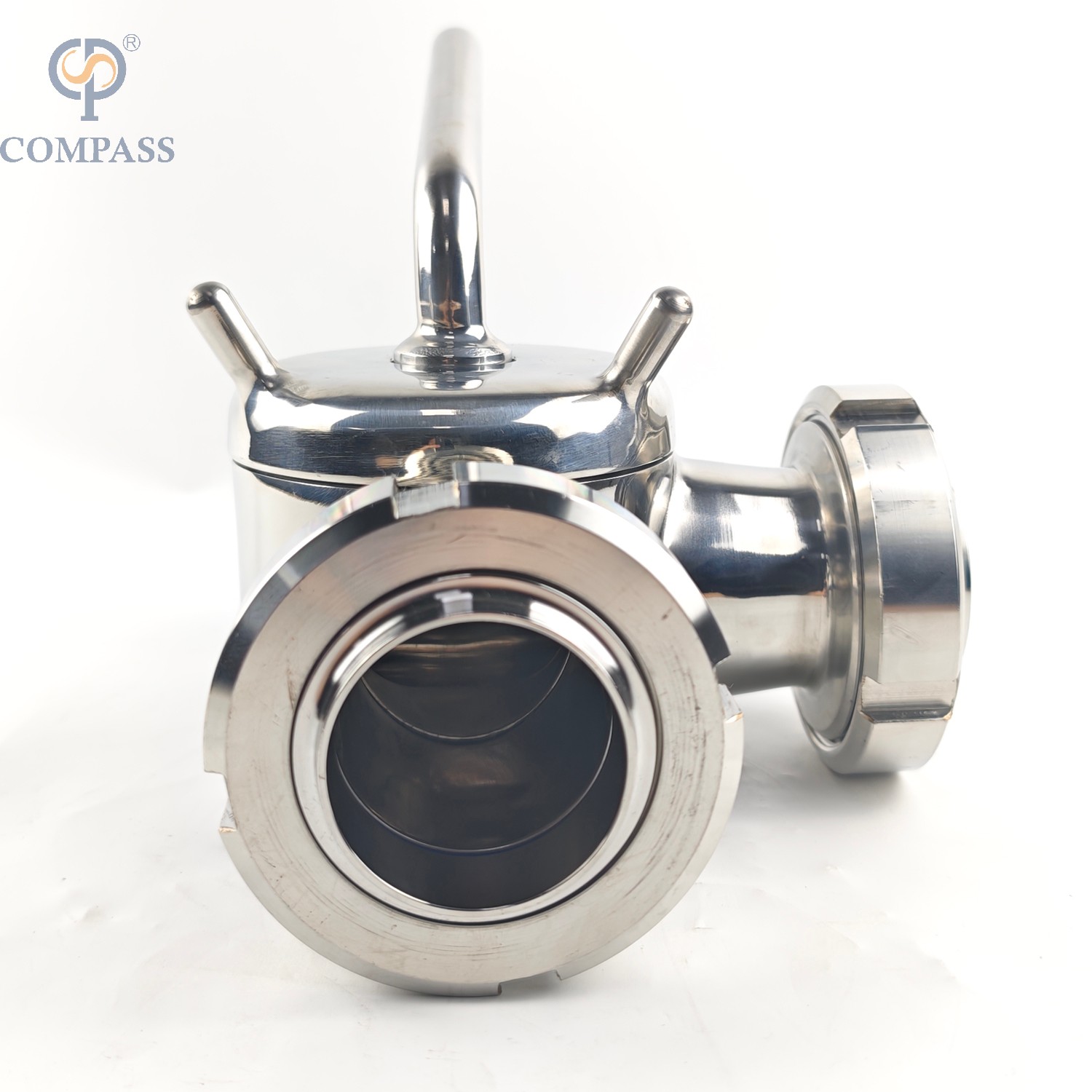

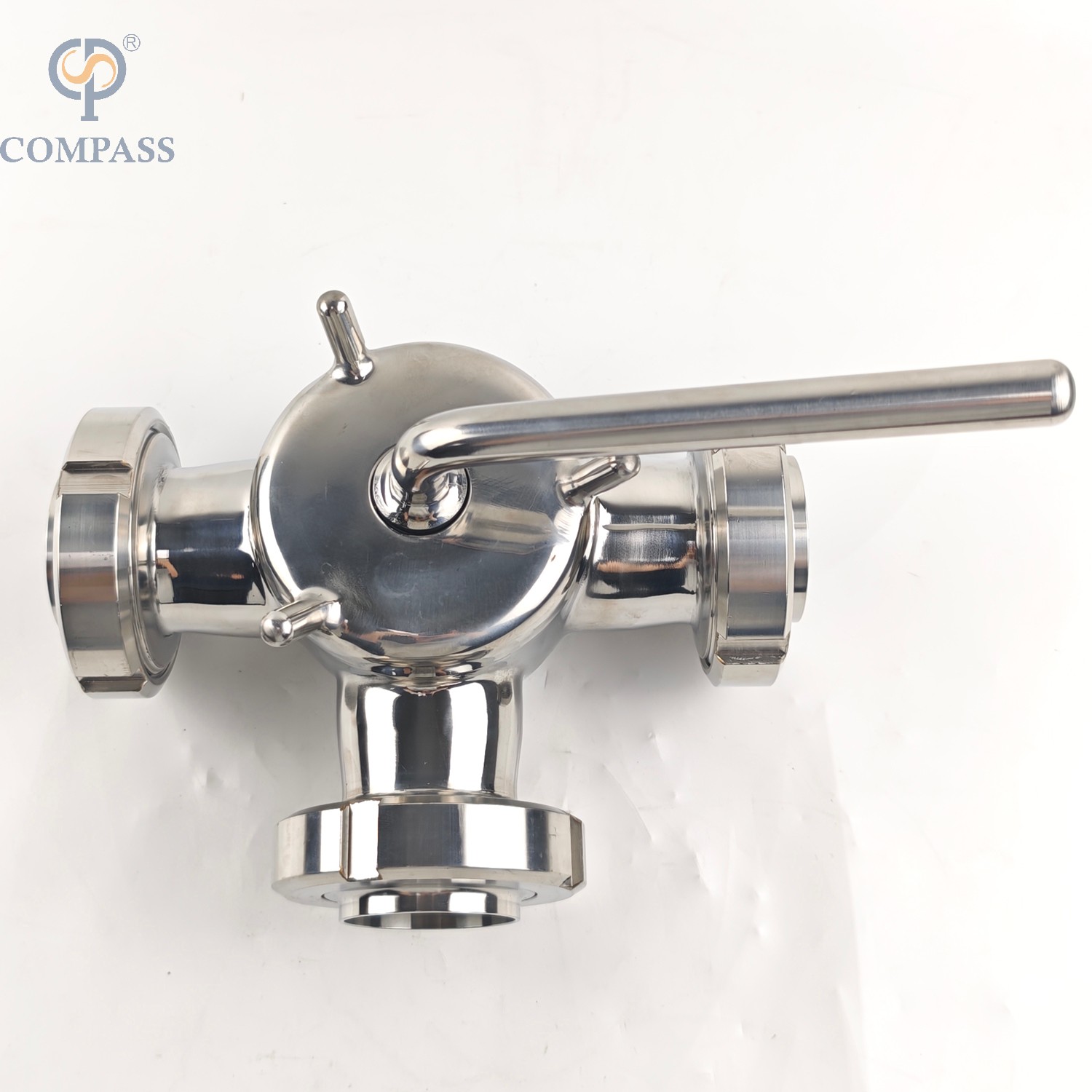

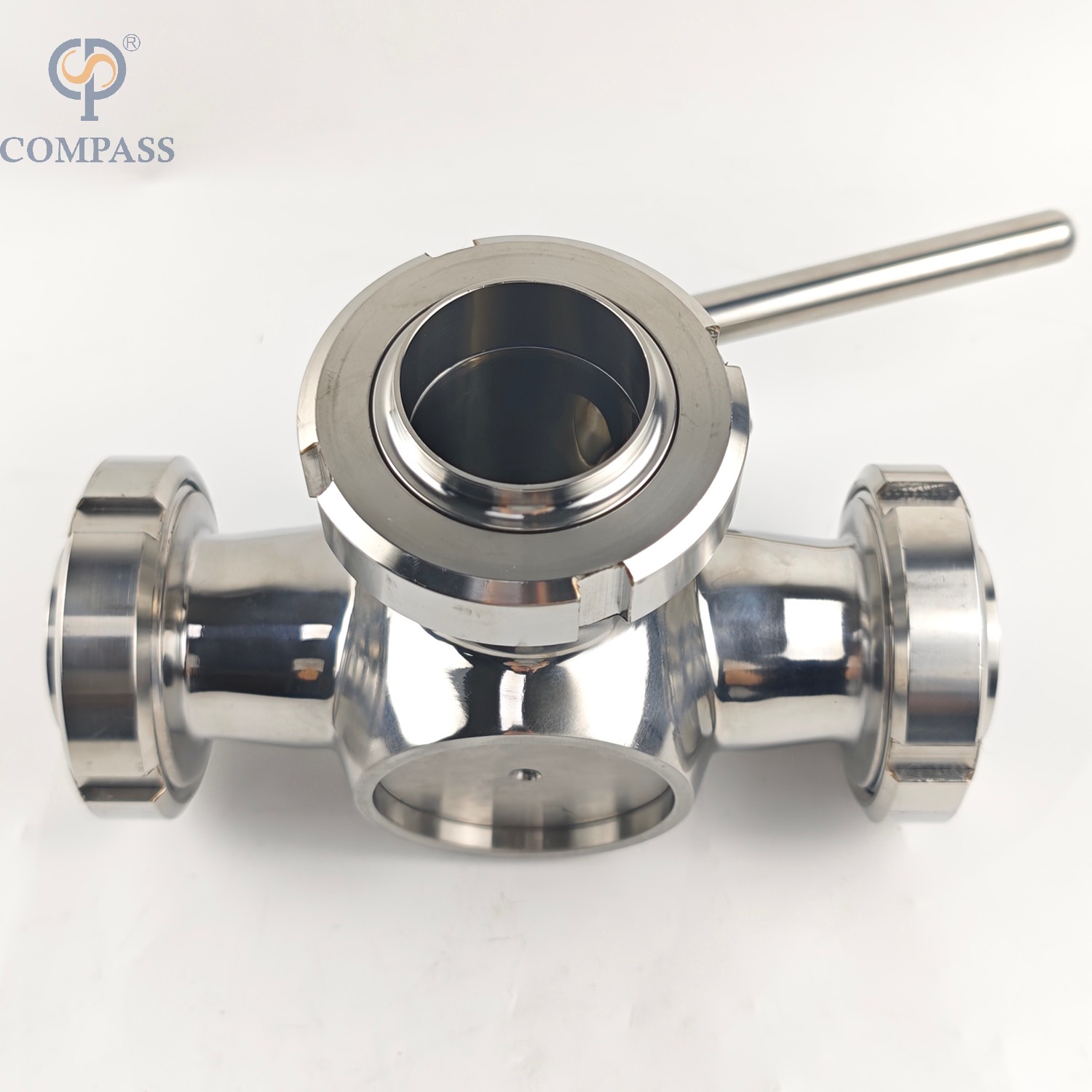

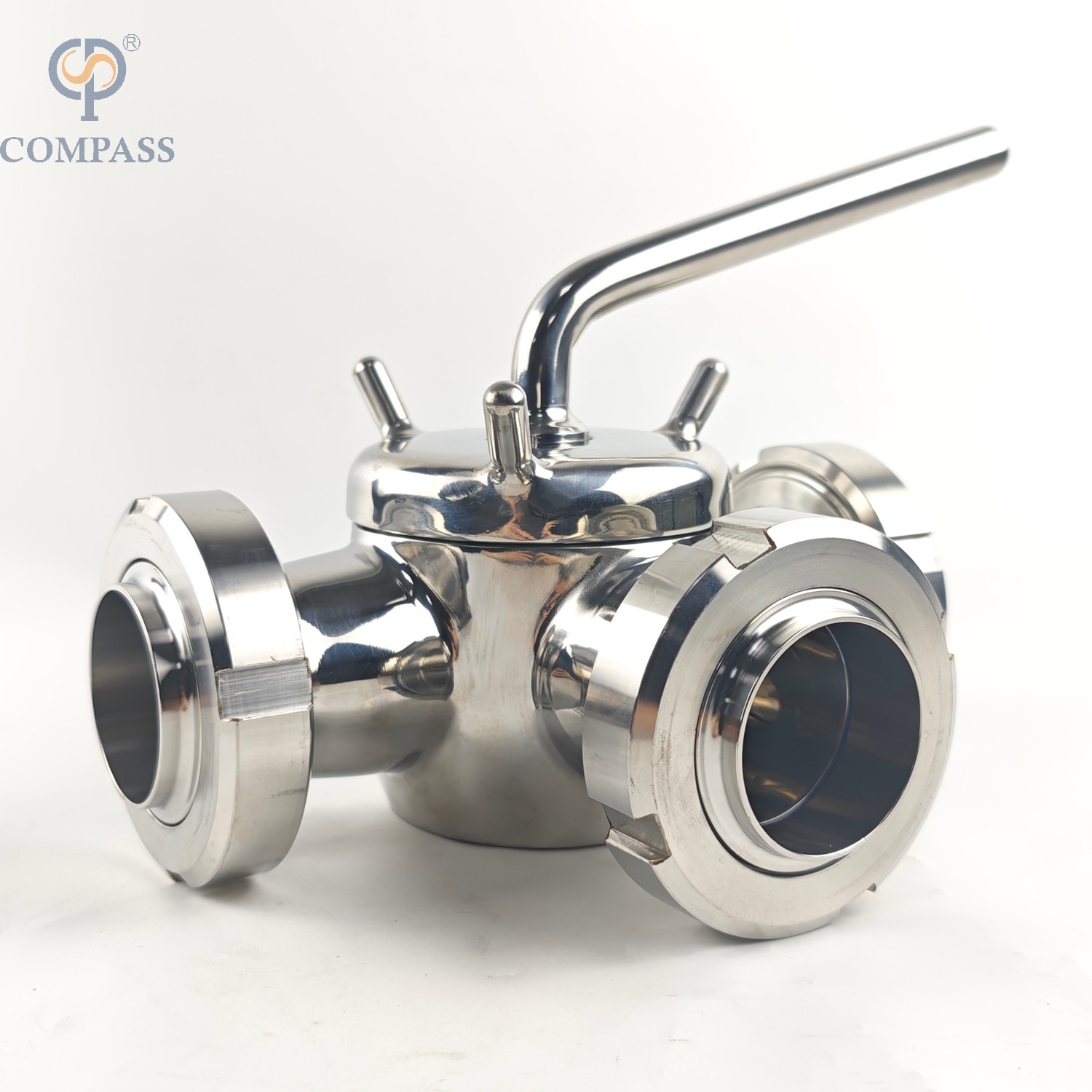

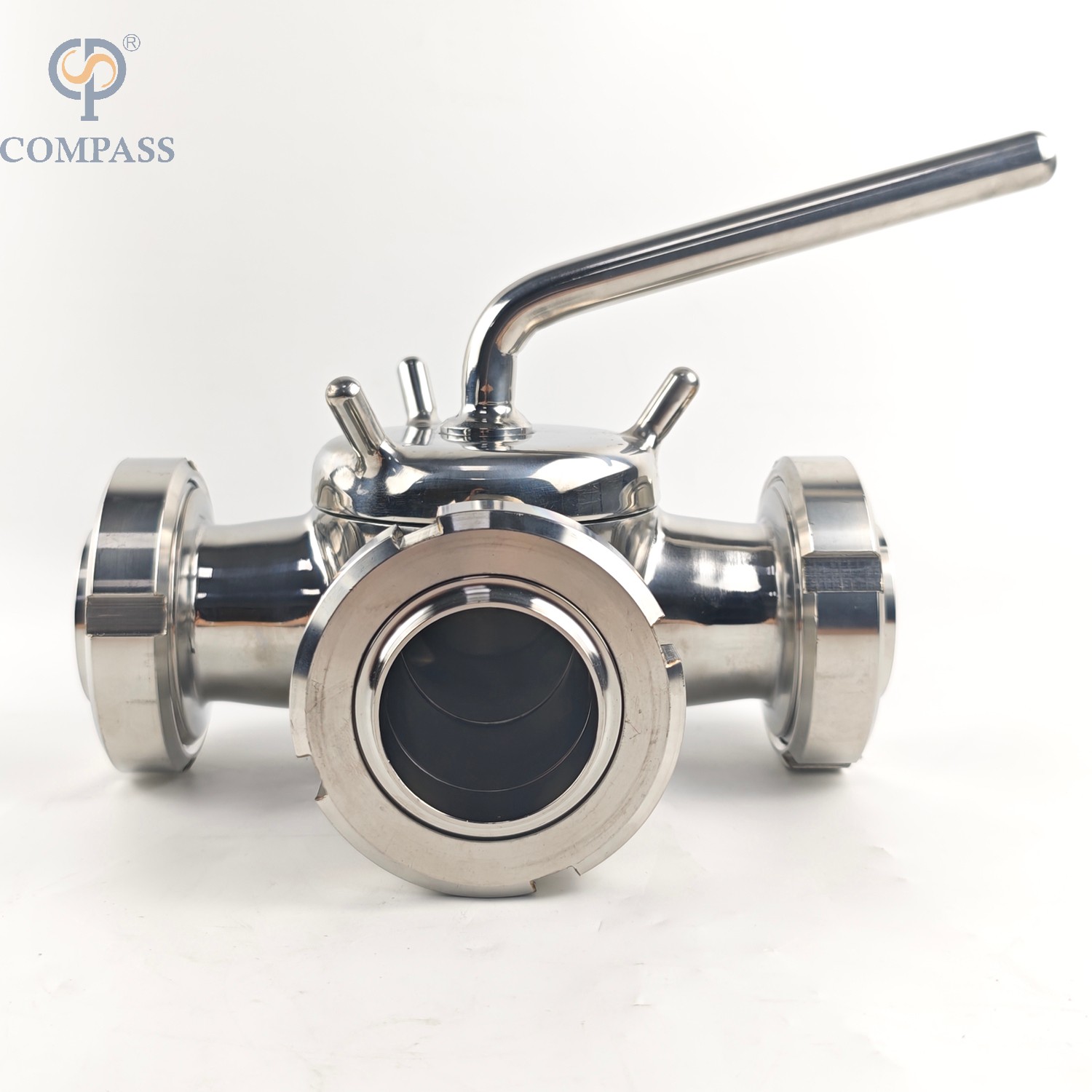

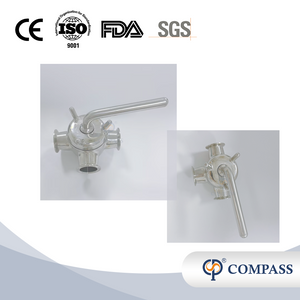

Acero inoxidable sanitario SS304 DN50 Union T-Port Tres formas de enchufe

La aplicación de la válvula de enchufe se usa principalmente en el sistema de cromatografía, para lograr el reemplazo manual de muestras, búfer y otras tuberías, CP, sp.

.

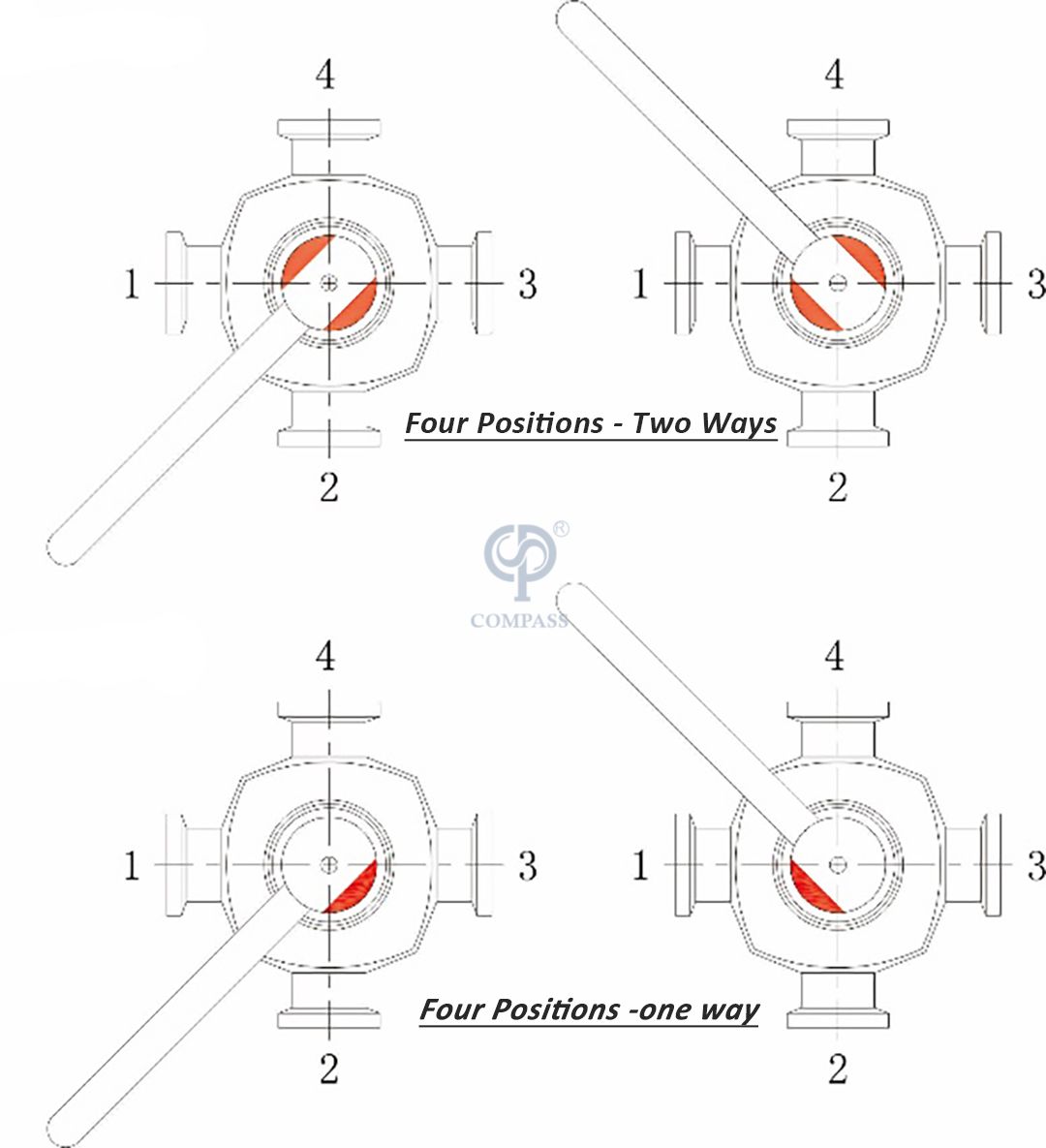

Principio de trabajo

La parte superior del núcleo de la válvula está marcada con un diagrama de flujo de canal. La válvula de cuatro vías se divide en una válvula bidireccional de cuatro vías y una válvula de un paso de cuatro vías. El mango giratorio hace que la dirección del canal del núcleo de la válvula se alinee con la dirección de entrada y salida del cuerpo de la válvula.

Modelo:
DN50
Marca del producto:
COMPASS
Código De Producto:
0115021204A50

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

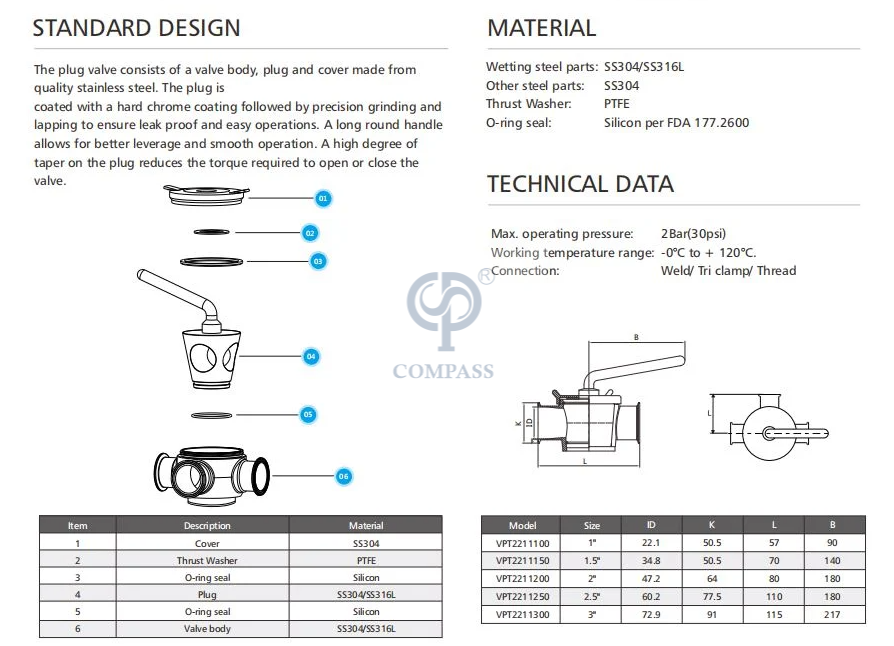

Parámetro principal

Estándar	SMS, DIN
Piezas de contacto de material	SS304/SS316L (1.4301/1.4404)	Provisto de un informe de inspección de material
Tamaño	1/4 ', 1/2 '
Conexión	Soldadura a tope, tri abrazadera, roscado masculino, hembra roscada, unión
Material de sello	El material de sellos PTFE cumple con FDA21CFR117.2600
Opción de accionamiento	Mango de acero inoxidable manual
Max. Presión de trabajo	≤10bar (145psi)
Mínimo Presión de trabajo	0.2Bar (2.9psi)
Presión de suministro para el actuador aéreo	5 ~ 8bar (72.52psi ~ 116psi)
Tratamiento de superficie externo	Ra32 ~ 64ui n (O.8 ~ 1.6um)
Tratamiento de superficie interna	RA16 ~ 32uin (0.4 ~ 0.8um)
Rango de temperatura	-10 ~ 150 ºC (14 ° F ~ 302 ° F)
Visualización de estado	La posición de la línea de escala en la válvula representa la posición conectada a la válvula

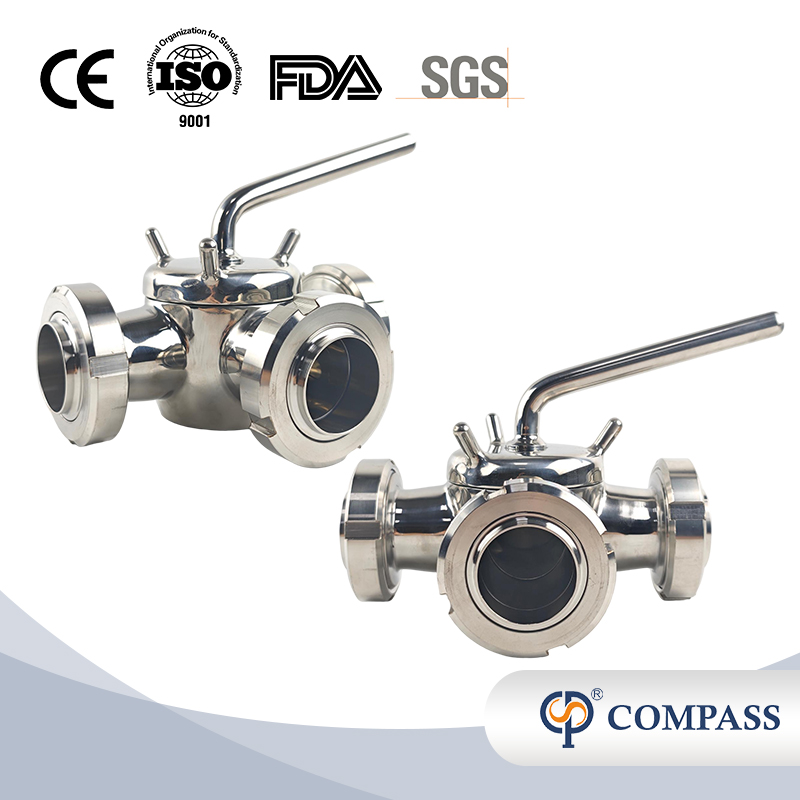

Certificado	ISO 9001, FDA, SGS, CE
Apoyo	OEM y ODM son bienvenidos
Solicitud	Ampliamente utilizado para alcohol, productos farmacéuticos, alimentos y tratamiento de agua, etc.

Especificaciones técnicas

Max. Presión: ≤10bar (145psi)
min. Presión: 0.2Bar (2.9psi)

Rango de temperatura: -10 ~ 150 ºC (14 ° F ~ 302 ° F)

Opción

La conexión puede ser una soldadura a tope, una abrazadera tri, enhebrado masculino, enhebrado femenino, unión u otros a pedido.

Características de diseño

1. Se pueden proporcionar varios estándares: SMS, DIN
2. Disponible en tamaños de 1/4 'a 1/2 '
3. Sellos cumplen con la FDA 21CFR 177. 2600.
4. El cuerpo de la válvula se puede personalizar con una amplia selección de diferentes conexiones

¿Cómo ordenar una válvula de enchufe de tres formas sanitarias?

1. ¿Cuál es el estándar, como DIN, SMS?
2. ¿Cuál es el material, como SS304 o SS316L?
3. ¿Qué tamaño, el tamaño es de 3/4 pulgadas a 4 pulgadas ?
4. ¿Cuál es la conexión, como el tope, el tri-clamp, el hilo masculino, el hembra, la unión o la brida?
