Una válvula de retención sanitaria es un dispositivo de dos puertos que permite que el flujo fluya en una sola dirección. Detiene el reflujo en líneas de procesamiento limpias. Esta válvula mantiene los productos puros y detiene la contaminación en los sistemas de alimentos, bebidas, lácteos y medicamentos. Funciona por sí solo, mediante mecánica. El flujo de fluido abre y cierra la válvula. No necesita energía externa ni una persona para ejecutarlo. Usted cuenta con esta pieza para mantener limpios sus sistemas sanitarios. Este artículo explica cómo funciona la válvula de retención sanitaria, los tipos que puede conseguir y los factores clave para elegir una. El reflujo puede estropear un lote completo y traer gérmenes peligrosos. Elegir la válvula adecuada evita estos costosos problemas y mantiene los productos seguros.
Conclusiones clave
Una válvula de retención sanitaria detiene el reflujo por sí sola. Mantiene su producto limpio y seguro.
La válvula utiliza la presión del líquido que fluye para abrirse y cerrarse. No necesita electricidad ni una persona para operarlo.
Elija válvulas de retención de bola para fluidos que contengan sólidos. Elija válvulas de retención con resorte para cualquier ángulo de montaje.
Elija materiales de válvula que se adapten a su producto y a su forma de limpiarlo. Esto detiene la contaminación y hace que la válvula dure más.
Elija una válvula que pueda reparar fácilmente sin herramientas. Esto ahorra tiempo y reduce el tiempo de inactividad.
¿Qué es una válvula de retención sanitaria?
Definición y propósito principal
Una válvula de retención sanitaria es una válvula especial con dos puertos. Tiene una abertura para que entre el líquido y otra para que salga. Este diseño hace que el fluido fluya en una sola dirección. También detiene el flujo inverso, que la gente llama reflujo. Verá esta válvula en muchas industrias. Las plantas de alimentos y bebidas lo utilizan mucho. La fabricación de medicamentos también depende de ello. La válvula mantiene los productos seguros y puros. Funciona como una parada confiable de reflujo en estas importantes líneas.
El trabajo principal de esta válvula es simple. Mantiene su producto limpio mientras lo elabora. Cualquier suciedad puede arruinar un lote completo. Una válvula de retención sanitaria evita que esto suceda. Por ejemplo, una planta láctea coloca esta válvula después del filtro final. Esto evita que el producto ensucie el filtro y las tuberías de aire. Obtienes productos seguros y limpios en todo momento.
Características clave de diseño para un servicio higiénico
Los constructores fabrican estas válvulas teniendo en cuenta la limpieza. Utilizan materiales limpios como el acero inoxidable 316L. Las superficies interiores son lisas y brillantes. Esta suavidad impide que las bacterias se escondan y crezcan. Un sello de junta tórica proporciona un cierre hermético. La válvula también funciona con sistemas de limpieza in situ (CIP). Puedes limpiarlo sin desmontarlo.
El acabado de la superficie es muy importante para la higiene y el uso CIP. Diferentes trabajos necesitan diferentes niveles de rugosidad. Estos son los estándares comunes:
Para usos ASME BPE, las superficies que tocan el producto necesitan un acabado de 20 µpulgadas Ra (0,5 µm) o mejor. Esto se verifica con un perfilómetro calibrado y se incluye en el informe de prueba del material.
Acabado superficial estándar: Ra 0,6 µm para procesamiento general de alimentos y bebidas.
Acabado superficial mejorado: Ra 0,4 µm para usos farmacéuticos, lácteos y de alta pureza.
Acabado electropulido: Ra inferior a 0,4 µm para biofarmacia y las más altas necesidades de limpieza.
Estas características mantienen seguros sus sistemas limpios. También reducen la posibilidad de que se ensucie cada lote que haga.

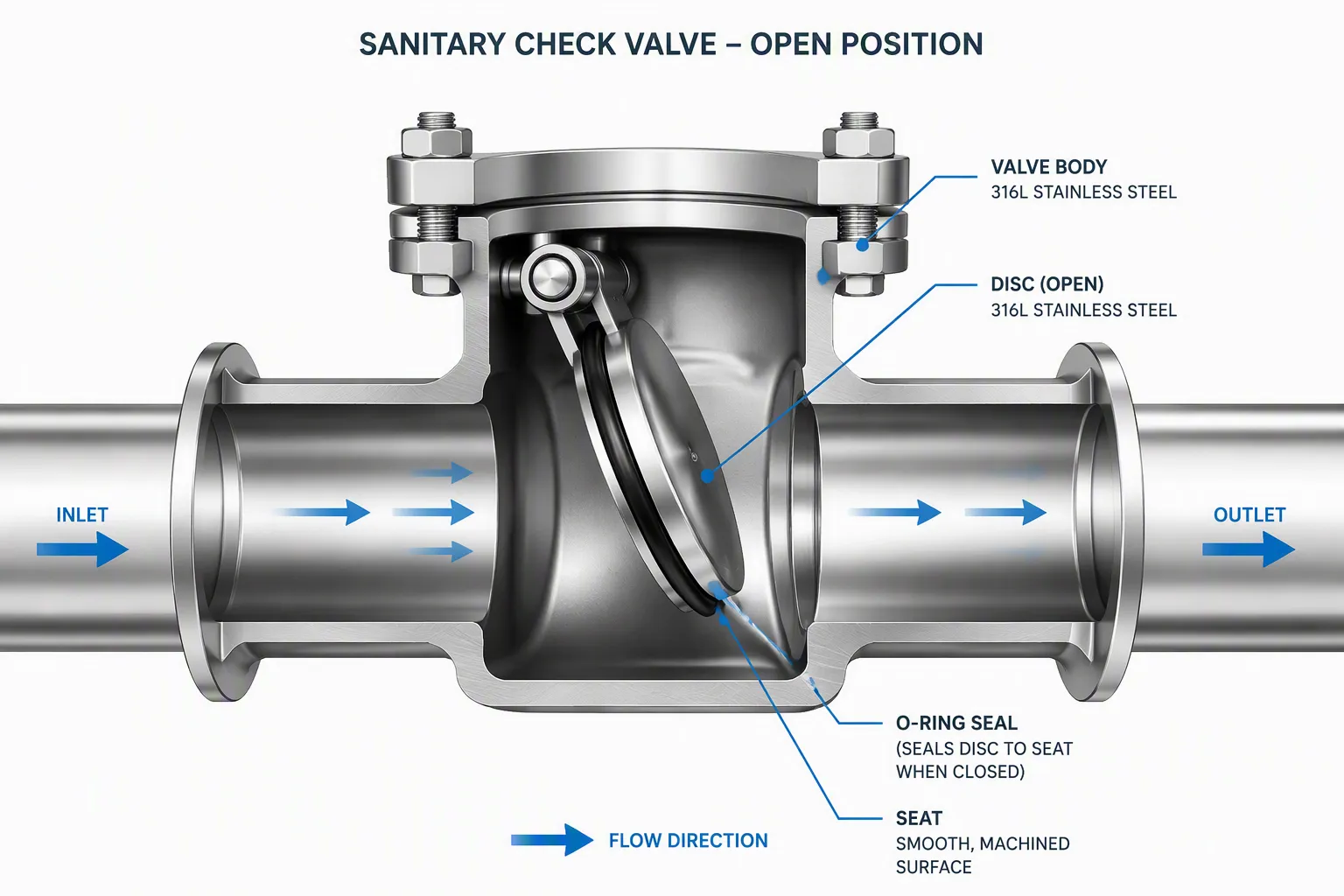

Cómo funcionan las válvulas de retención sanitarias
Control de flujo automático operado mecánicamente
Una válvula de retención sanitaria funciona como un dispositivo de seguridad de acción automática. Responde directamente al fluido que se mueve a través de la tubería. La válvula no necesita que una persona la abra o cierre. Tampoco requiere energía eléctrica ni aire comprimido. La dirección del flujo y la presión impulsan cada acción.
Así es como funciona el proceso. El fluido ingresa a la válvula desde el lado de entrada. La presión de este flujo hacia adelante empuja la pieza de cierre interna alejándola del asiento. Esta acción abre la válvula. El producto pasa hasta la salida. Cuando el flujo se detiene o intenta invertirse, la parte de cierre vuelve a su posición de reposo. Presiona el asiento y bloquea el paso. Ningún fluido puede retroceder a través de la válvula.
No es necesario controlar la válvula durante la producción. Observa el flujo y actúa por sí solo. Esto lo convierte en una parte de su sistema que requiere poco mantenimiento.
Comprender cómo funcionan las válvulas de retención sanitarias le ayudará a comprender por qué son importantes. La válvula utiliza una mecánica sencilla. Instala uno y confía en que hará su trabajo durante mucho tiempo. Menos cosas pueden romperse o fallar.
Una válvula de retención sanitaria brinda protección automática sin trabajo manual. La sensibilidad de la válvula a los cambios de flujo es una característica clave. Incluso una pequeña caída en la presión de avance desencadena la secuencia de cierre. Esta respuesta rápida detiene el reflujo antes de que pueda comenzar. Evita mezclar productos o introducir fluidos sucios en líneas limpias.
El papel del asiento, el disco y la junta tórica en el sellado
Tres partes principales trabajan juntas dentro de la válvula. Estos son el asiento, el disco y la junta tórica. Cada uno juega un papel específico en la creación de un sello confiable.
El asiento es una superficie maquinada dentro del cuerpo de la válvula. Proporciona un área plana o cónica donde el disco hace contacto. Los constructores hacen que esta superficie sea suave y precisa. Cualquier imperfección puede provocar una fuga. El asiento debe coincidir exactamente con la forma del disco.
El disco es la parte móvil que abre y cierra la válvula. En una válvula de retención de bola, el disco es una esfera. En una válvula de retención de resorte , se parece más a una placa plana o un asiento. El flujo hacia adelante levanta el disco del asiento. Cuando el flujo se detiene, el disco vuelve a su posición cerrada. La gravedad, la fuerza del resorte o la presión inversa ayudan a que se asiente.
La junta tórica se encuentra en una ranura del disco o del asiento. Este anillo de goma crea el sello final. Cuando el disco presiona contra el asiento, la junta tórica se comprime. Llena los pequeños huecos y detiene las fugas. Este sello es lo que hace posible prevenir el reflujo. Sin una buena junta tórica, el producto puede filtrarse más allá de la válvula y causar problemas.
La elección del material para la junta tórica es importante. Las opciones comunes incluyen EPDM, silicona y PTFE. Cada uno trabaja con diferentes productos y métodos de limpieza. Debes elegir el material adecuado para evitar la contaminación. Un mal sellado permite que las bacterias entren en su proceso. Puede estropear un lote entero.
El diseño de estas tres partes determina la confiabilidad de la válvula. Un asiento desgastado o una junta tórica dañada provocan fugas. Inspeccione estos componentes durante el mantenimiento. Reemplace las juntas tóricas a intervalos programados. Mantenga las superficies de sellado limpias y sin daños.
Comprender estas tres partes le brindará conocimientos prácticos sobre el funcionamiento de las válvulas. Ya sabes lo que sucede dentro de la válvula durante cada ciclo. Esto le ayuda a elegir el diseño correcto. También le ayuda a detectar problemas antes de que provoquen la pérdida del producto.

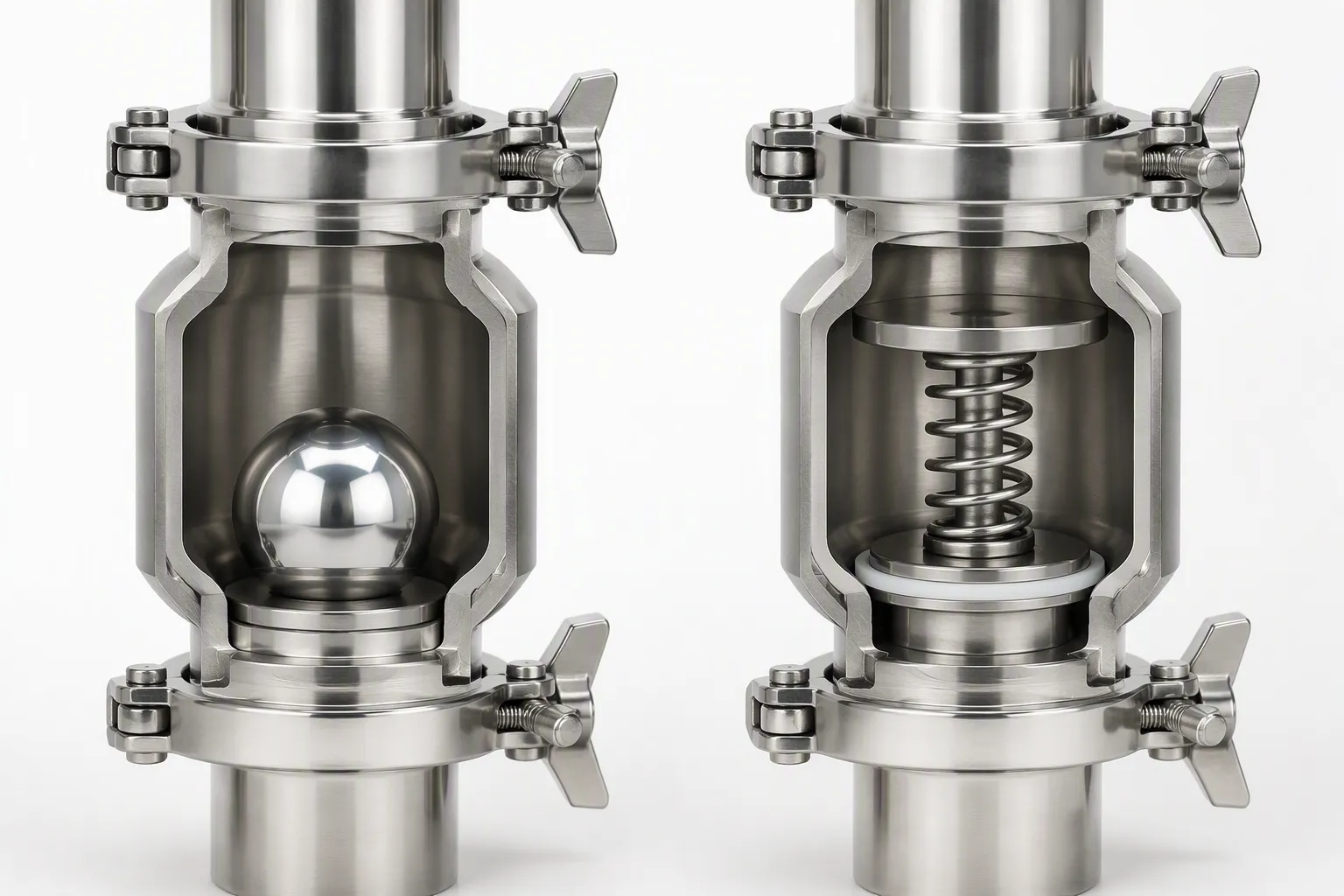

Tipos de válvulas de retención sanitarias
En el procesamiento limpio encontrará dos tipos principales de válvulas de retención sanitarias : válvulas de retención de bola y válvulas de retención de resorte. Cada tipo se adapta a diferentes trabajos. Su elección depende de su fluido, su caudal y su posición de instalación. Comprender ambos diseños le ayudará a elegir la válvula de retención sanitaria adecuada para su línea.
Válvulas de retención de bola
Una válvula de retención de bola utiliza una esfera simple como parte móvil. El flujo hacia adelante empuja la pelota lejos del asiento. La bola rueda o se levanta para dejar pasar el producto. Cuando el flujo se detiene, la bola vuelve a caer sobre el asiento. La gravedad lo empuja hacia abajo y crea un sello. No se necesita resorte ni fuerza externa.
Este diseño maneja bien los sólidos. La bola se aparta del camino de las partículas del producto. También crea una baja caída de presión. Su bomba no trabaja tan duro para impulsar el líquido. Esto ahorra energía y reduce el desgaste de su sistema.
Puedes elegir entre dos subtipos. Un diseño de bola en Y coloca la bola en ángulo. Un diseño de bola concéntrica mantiene la bola alineada con la tubería. Ambos funcionan bien en muchas aplicaciones sanitarias. El estilo Y-ball suele adaptarse a espacios reducidos. El estilo concéntrico le brinda un camino de flujo recto.
Las válvulas de retención de bola funcionan mejor en líneas verticales con flujo ascendente. La gravedad ayuda a que la pelota regrese a su asiento. En líneas horizontales, necesita una versión asistida por resorte para un cierre confiable. Puede dar servicio a estas válvulas sin herramientas especiales. Una simple abrazadera o conexión roscada le permite abrir el cuerpo e inspeccionar la bola.
Válvulas de retención de resorte
Una válvula de retención de resorte agrega un resorte detrás del disco. El resorte empuja el disco hacia el asiento. El flujo hacia adelante debe superar la fuerza del resorte para abrir la válvula. Cuando el flujo se detiene, el resorte cierra el disco. Esta acción le brinda un sello confiable en todo momento. La fuerza del resorte también evita que el disco se mueva durante condiciones de bajo flujo.
El diseño del resorte funciona en cualquier orientación de instalación. Puede montarlo vertical, horizontal o en ángulo. El resorte no depende de la gravedad. Esto hace que el rendimiento sea consistente en diferentes configuraciones. Obtendrá la misma fuerza de cierre sin importar cómo instale la válvula.
Aquí también existen dos subtipos. Un diseño de resorte concéntrico centra el disco en la trayectoria del flujo. Un diseño de resorte excéntrico desplaza el disco hacia un lado. El estilo excéntrico ayuda con fluidos que contienen algunos sólidos. La trayectoria desplazada permite que las partículas pasen sin quedarse atascadas.
Estas válvulas cuestan un poco más que los diseños de bola. La parte extra añade complejidad. Sin embargo, el sellado fiable a menudo justifica el precio.
Las válvulas de retención oscilantes son comunes en el servicio general. Utilizan un disco con bisagras que se abre con el flujo. Sin embargo, rara vez verá válvulas de retención oscilantes en aplicaciones sanitarias. Sus bisagras y bolsillos internos atrapan el producto y resisten la limpieza. Las válvulas de retención de elevación ofrecen otra opción de servicio general. Utilizan un disco que se levanta verticalmente del asiento. Estas válvulas a menudo no cumplen con los estándares de diseño higiénico.
Para procesos limpios, quédese con diseños de bolas o resortes. Drenan completamente, se limpian fácilmente y cumplen con las estrictas normas de higiene. Su producto permanece seguro y su sistema limpio.
Especificaciones clave y calificaciones de rendimiento
Rangos de temperatura, presión y caudal
Las válvulas de retención sanitarias funcionan bien en muchas condiciones diferentes. Los valores nominales de temperatura y presión dependen de los materiales específicos y del diseño de la válvula. Mire siempre la hoja de datos del fabricante para su modelo exacto.
El caudal juega un papel importante en el tamaño y la selección de la válvula. Una válvula demasiado pequeña bloquea el flujo y provoca una caída de presión. Es posible que una válvula demasiado grande no selle bien a caudales bajos. Debe hacer coincidir el tamaño de la válvula con las necesidades de flujo de su sistema. Piense tanto en el flujo normal como en la demanda máxima cuando elija una válvula.
Materiales de construcción y compatibilidad CIP
Verá el acero inoxidable 316L como el material del cuerpo estándar para las válvulas de retención sanitarias. Esta aleación combate la corrosión y soporta ciclos de limpieza repetidos. Los materiales de sellado cambian según las necesidades de su aplicación.
Elastómero
Rango de temperatura
Fortalezas clave
Limitaciones
EPDM (curado con peróxido)
-45°C a +150°C
Gran resistencia al vapor para ciclos SIP; fuerte resistencia a ácidos y álcalis
Débil resistencia a aceites y grasas.
Silicona (VMQ)
-60°C a +230°C
La mejor gama para temperaturas extremas; Las calificaciones claras te permiten ver visualmente
Débil resistencia al desgarro; no apto para vapor sobrecalentado por encima de 121°C
FKM (Vitón)
-25°C a +200°C
Máxima resistencia química; resiste aceites y grasas
Grados resistentes al vapor necesarios para uso SIP
Estos sellos deben seguir las reglas de la FDA según 21 CFR 177.2600 para el contacto directo con alimentos. Las superficies que tocan el producto necesitan un acabado de Ra ≤ 0,8 µm. Este acabado suave ayuda con una limpieza y esterilización efectivas. También evita que la contaminación se esconda en fosos o grietas. Elegir el material adecuado protege la higiene y prolonga la vida útil de la válvula.
Seleccionar la válvula de retención sanitaria adecuada
Coincidencia del tipo de válvula con la aplicación y las propiedades del fluido
Las cualidades de su fluido guían cada decisión que toma. Los líquidos finos como el agua o la leche se mueven fácilmente a través de la mayoría de los diseños de válvulas. Los productos espesos como el yogur, las salsas o los almíbares necesitan un cuidado especial. Estos líquidos espesos luchan contra el flujo y pueden bloquear pequeños conductos. Debe elegir una válvula con una vía de flujo amplia para evitar obstrucciones. Un diseño de paso total con poca restricción de flujo mantiene el producto en movimiento sin problemas.
Piense en estas cosas cuando combine una válvula con su aplicación:
Qué espeso es el líquido y si tiene sólidos.
El caudal y la presión que necesitas
Cómo lo instalarás (arriba o de lado)
Si funciona con limpieza CIP/SIP
Los productos espesos como el yogur necesitan válvulas sin puntos muertos. Los residuos se acumulan en pequeños huecos y atrapan las bacterias. Esta acumulación perjudica la higiene y provoca contaminación. Una válvula con superficies lisas, sin esquinas y con buen drenaje soluciona este problema. Para líneas de yogur que utilizan sistemas de raspado, la válvula debe ser de paso total. Esto permite que el cerdo pase libremente y detiene la acumulación.
Los productos espesos como salsas, jarabes y mermeladas necesitan válvulas con vías de flujo amplias para evitar obstrucciones.
Comprobaciones de mantenimiento, capacidad de servicio en campo y compatibilidad
El buen cuidado de las válvulas de retención sanitarias comienza con una elección inteligente. Busque válvulas que pueda desmontar y reparar sin herramientas especiales. Una conexión de abrazadera simple le permite abrir el cuerpo, revisar el disco e intercambiar la junta tórica rápidamente. Consulte los tiempos de reemplazo de la junta tórica en su manual. Los sellos desgastados provocan fugas y pérdida de producto.
La compatibilidad del material protege su proceso y su válvula. Para trabajos lácteos, el acero inoxidable 316L con molibdeno resiste los fuertes lavados alcalinos y ácidos utilizados en la limpieza. Esta elección es imprescindible para las líneas de yogur. Evita que la válvula se oxide y hace que dure ciclos CIP/SIP frecuentes. También debe asegurarse de que el material de su sello coincida con su producto, agentes de limpieza y temperatura de proceso. Al elegir la mejor válvula de retención sanitaria , confirme que cada parte mojada cumpla con las normas de la FDA para el contacto con alimentos.
Una válvula de retención sanitaria detiene el reflujo automáticamente. El flujo directo abre la válvula. La gravedad o la fuerza del resorte lo cierra. Puedes elegir entre diseños de bolas y de resorte. Las válvulas de bola manejan bien los sólidos. Las válvulas de resorte sellan en cualquier dirección. Su elección depende de su fluido y proceso. Haga coincidir los materiales con su producto y agentes de limpieza. Verifique los caudales y los límites de presión. Elija una válvula que pueda reparar sin herramientas. Pide consejo a tu proveedor. La válvula adecuada protege su producto de forma segura.
Preguntas frecuentes
¿Qué sucede si instala una válvula de retención de bola en una tubería horizontal?
Las válvulas de bola dependen de la gravedad para cerrarse. La instalación horizontal puede impedir que la bola selle correctamente cuando se detiene el flujo. Necesita una válvula de bola asistida por resorte o una válvula de retención con resorte para líneas horizontales.
¿Se puede utilizar una válvula de retención sanitaria con líquidos espesos como yogur o salsa?
Sí. Elija una válvula con una vía de flujo amplia y de paso total. Las válvulas de retención de bola manejan mejor los sólidos porque la bola se aparta. Evite diseños con puntos muertos que atrapen el producto.
¿Con qué frecuencia se debe reemplazar la junta tórica?
Consulte el manual de su válvula para conocer los intervalos de reemplazo específicos. Inspeccione la junta tórica durante el mantenimiento de rutina. Reemplácelo a la primera señal de desgaste, grietas o fugas. Un sello desgastado provoca pérdida de producto.
¿Necesita herramientas especiales para dar servicio a una válvula de retención sanitaria?
No. La mayoría de las válvulas utilizan conexiones de abrazadera simples. Puede abrir el cuerpo, inspeccionar el disco y reemplazar la junta tórica sin herramientas. Esto agiliza el servicio de campo y reduce el tiempo de inactividad.
