Válvula de mariposa sanitariaes una válvula que utiliza un elemento de apertura y cierre de tipo de disco para corresponder alrededor de 90 ° para abrir, cerrar o regular el flujo de medios. Las válvulas de mariposa sanitaria no solo son simples en estructura, en tamaño pequeño, de peso ligero, bajo en el consumo de material, pequeño en tamaño de instalación, pequeño en torque de conducción, fácil de operar y rápido, pero también puede tener una buena función de ajuste de flujo y sellado de cierre Características al mismo tiempo. Una de las variedades de válvula más rápidas. Las válvulas de mariposa son ampliamente utilizadas. La variedad y la cantidad de su uso aún continúan expandiéndose, y a alta temperatura, alta presión, gran diámetro, alto sellado, larga vida útil, excelentes características de ajuste y desarrollo multifunción de una válvula. Su confiabilidad y otros indicadores de desempeño han alcanzado un alto nivel. Conocemos a conocer diferentes tipos de válvulas de mariposa sanitaria.
Clasifique las válvulas de mariposa sanitaria según el material de sellado y la forma.
Clasifique las válvulas de mariposa sanitaria según el modo de conexión.
La válvula de mariposa de mariposa sanitaria especial: válvula de mariposa sanitaria eléctrica
Clasifique las válvulas de mariposa sanitaria según el material de sellado y la forma.
Según el material de sellado:
1.Soft Sellingválvula de mariposa: El par de sellado está compuesto de material blando no metálico y material blando no metálico.
2.Válvula de mariposa de sello duro de metal: El par de sellado está compuesto de material de metal duro y material de metal duro.
Según la forma de sellado:
1. Válvula de mariposa sanitaria del sello elástico: la presión específica de sellado se genera mediante la elasticidad de la placa de la válvula que aprieta el asiento, el asiento o la placa de la válvula cuando la válvula está cerrada.
2. Válvula de mariposa sanitaria de sellado de par externo: la presión específica de sellado se genera mediante el par aplicado al eje de la válvula.
3. Válvula de mariposa sanitaria con sellado presurizado: la presión específica de sellado se genera mediante el llenado del elemento de sellado de resorte en el asiento de la válvula o la placa de la válvula.
4. Válvula de mariposa sanitaria de sellado automático: la presión media de sellado específica se genera automáticamente por la presión media.
Clasifique las válvulas de mariposa sanitaria según el modo de conexión.

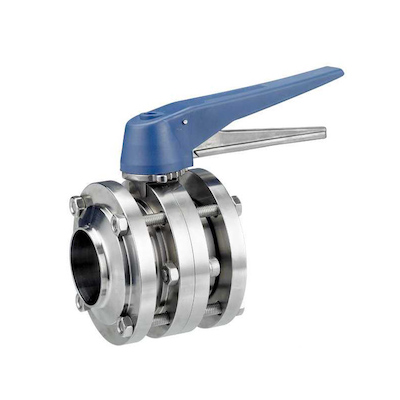

1. Válvula de mariposa sanitaria de tipo 1.Clamp: la placa de mariposa de la válvula de mariposa tipo clip se instala en la dirección de diámetro de la tubería. La válvula está completamente abierta. La válvula de mariposa sanitaria tipo clip tiene las ventajas de la estructura simple, el volumen pequeño y el peso ligero. La válvula de mariposa tiene sello elástico y sello de metal. La válvula de sellado elástica, el anillo de sellado se puede incluir en el cuerpo de la válvula o unirse a la periferia de la placa de mariposa.
2. Válvula de mariposa sanitaria de tipo brida: la válvula de mariposa de tipo brida es la estructura de la placa vertical, el vástago de la válvula es un sello duro de metal integral, el anillo de sellado de la válvula es una estructura compuesta de placa de grafito flexible y placa de acero inoxidable, que está instalada. en el cuerpo de la válvula, y la superficie de sellado de la placa de mariposa se superpone con acero inoxidable. El anillo de sellado de la válvula de sellado suave está hecho de caucho de nitrilo y se instala en la placa de mariposa.
3. Válvula de mariposa sanitaria soldada: la válvula mariposa soldada es una válvula de mariposa no hermética, que se usa ampliamente en tuberías con temperatura media ≤ 300 y presión nominal de 0.1mpha en el proceso de producción de materiales de construcción, metalurgia, minería, energía eléctrica, etc., para conectar, abrir y cerrar o ajustar la calidad media.
La válvula de mariposa de mariposa sanitaria especial: válvula de mariposa sanitaria eléctrica
La válvula de mariposa sanitaria eléctrica pertenece a una variedad de válvulas eléctricas y válvula de control eléctrico. Los principales métodos de conexión son tipo de brida y tipo de abrazadera, que son unidades ejecutivas importantes en el campo del control de automatización industrial. Hay dos puntos principales para la instalación de la válvula de mariposa de control eléctrico: la posición de instalación, la altura, la entrada y la dirección de salida deben cumplir con los requisitos de diseño. De acuerdo con la estructura, la válvula de mariposa reguladora eléctrica se puede dividir en tipo de placa offset, tipo de placa vertical, tipo de placa inclinada y tipo de palanca; De acuerdo con la forma de sellado, se puede dividir en tipo de sellado suave y tipo de sellado duro; El tipo de sellado suave generalmente adopta el sello del anillo de goma, y el tipo de sellado duro generalmente adopta el sello de anillo de metal.
