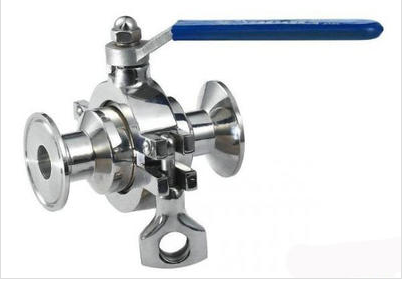

Válvulas de bola sanitaria es una válvula con una bola como la parte de cierre. Según los diferentes estándares, las válvulas de bola sanitarias se pueden dividir en diferentes tipos. Se utiliza principalmente para conectar o cortar el medio en la tubería, y también se puede utilizar para ajustar y controlar fluido. Las válvulas de bola sanitarias a menudo se aplica en industrias como la comida, el vino, bebidas, productos lácteos, productos químicos finos, productos farmacéuticos y la bioingeniería.
Este artículo contiene lo siguiente:
De acuerdo con las estructuras
1. Válvula de bola sanitaria fijo
2. La válvula de bola sanitaria elástico
3. flotante válvula de bola sanitaria
De acuerdo con los tamaños de bolas y agujeros
1.El tipo de puerto
2.Standard Tipo de puerto
3.Escasa Tipo de puerto
De acuerdo con las estructuras
1. Válvula de bola sanitaria fijo
La bola de la válvula sanitaria es fija y no se mueve cuando se presiona. La válvula de bola sanitaria fijo está equipado con un asiento flotante. Después de recibir la presión del medio, el asiento de válvula se mueve para presionar el anillo de sellado herméticamente en el balón para asegurar el sellado. Los rodamientos se instalan normalmente en los ejes superior e inferior de la pelota el par de funcionamiento baja, y son adecuadas para válvulas de gran diámetro a alta presión.
Con el fin de reducir el par de funcionamiento de la válvula sanitaria y mejorar la fiabilidad del sello, válvulas de bola con sello de aceite han aparecido en los últimos años. Especial aceite lubricante se inyecta entre las superficies de sellado para formar una película de aceite, lo que mejora el rendimiento de sellado y la reducción de par de funcionamiento. Es más adecuado para alta presión y válvulas de bola sanitaria de gran diámetro.
2. La válvula de bola sanitaria elástico
La bola de la válvula sanitaria es elástica. El anillo de estanqueidad del asiento de válvula de bola está hecha de material metálico, y la presión de sellado es muy grande. La presión del medio en sí no puede cumplir con los requisitos de sellado, y las necesidades de fuerza externa para ser aplicadas. La válvula es adecuada para alta temperatura y medio de alta presión.
El balón sanitaria elástico se hace mediante la apertura de una ranura elástica en el extremo inferior de la pared interior de la bola para obtener elasticidad. Al cerrar el canal, utilice la cabeza en forma de cuña del vástago de válvula para expandir el balón y sellar contra el asiento de válvula. Antes de girar la bola, aflojar la cabeza en forma de cuña, el balón volverá a su forma original, formando con ello un pequeño hueco entre la bola y el asiento de válvula, que puede reducir la fricción y el par de apriete de la superficie de sellado.
3. flotante válvula de bola sanitaria
La bola de la válvula de bola sanitaria flota. Bajo la acción de una presión moderada, la pelota se desplazará y presione firmemente sobre la superficie de sellado del extremo de salida para asegurar que el extremo de salida está sellado.
La válvula de flotación tiene una estructura simple y un buen rendimiento de sellado, pero la carga de la esfera que lleva el medio de trabajo se transmite al anillo de sellado de salida, por lo que es necesario considerar si el material del anillo de sellado puede soportar la carga de trabajo del sellado. Material de timbre. Medio esférico. Esta estructura se usa ampliamente en válvulas de bola sanitaria de presión media y baja.
Según los tamaños de bola y agujero.
Tipo de puerto 1.full
Una válvula de bola sanitaria de puerto completa no ofrece ninguna restricción de flujo. Significa, cuando la válvula de bola está abierta, el líquido puede fluir libremente a través de él. Esto se consigue haciendo la pelota más grande que el tamaño de la trayectoria, de modo que el agujero aburrido a través de él puede ser el mismo tamaño que la ruta.
2. Tipo de puerto estándar
Una válvula de bola sanitaria de puerto estándar no tiene una bola de gran tamaño, y por lo tanto, el agujero es más pequeño que la trayectoria de líquido. Una válvula sanitaria portuaria estándar presenta una pequeña cantidad de restricción de flujo a medida que pasa el fluido a través de la válvula.
Tipo de puerto 3.reducado
Una válvula de bola sanitaria de puertos reducida, mientras que, tiene una bola aún más pequeña y un agujero aún más pequeño, que crea una restricción de flujo significativa a medida que el fluido fluye a través de la válvula.
En el fluido sanitario, los residuos en la válvula de bola dañarán seriamente al cuerpo humano. Sin embargo, en la posición medio abierta de la válvula de bola sanitaria, se puede crear un espacio entre el orificio de la pelota y el cuerpo en el que se puede atrapar el líquido. La cavidad llenaválvula de bolaPuede evitar que el medio retenga dentro del flujo medio. La válvula de bola de este tipo se utiliza principalmente en las industrias farmacéuticas y biotecnológicas.
Hay muchos otros métodos de clasificación para válvulas de bola sanitarias. De acuerdo con la temperatura: válvula de bola de alta temperatura, válvula de bola de temperatura normal, válvula de bola de baja temperatura, válvula de bola de temperatura ultra baja; Según el material: acero inoxidable, caucho, etc. En uso, debe seleccionar la válvula de bola sanitaria adecuada de acuerdo con la función de la válvula sanitaria y sus propias necesidades.
